2015 CITROEN JUMPER Manuales de Empleo (in Spanish)

Asientos
71
3
ERGONOMÍA
Y CONFORTY CONFORTY
JUMPER-PAPIER_ES_CHAP03_ERGO ET CONFORT_ED01-2014

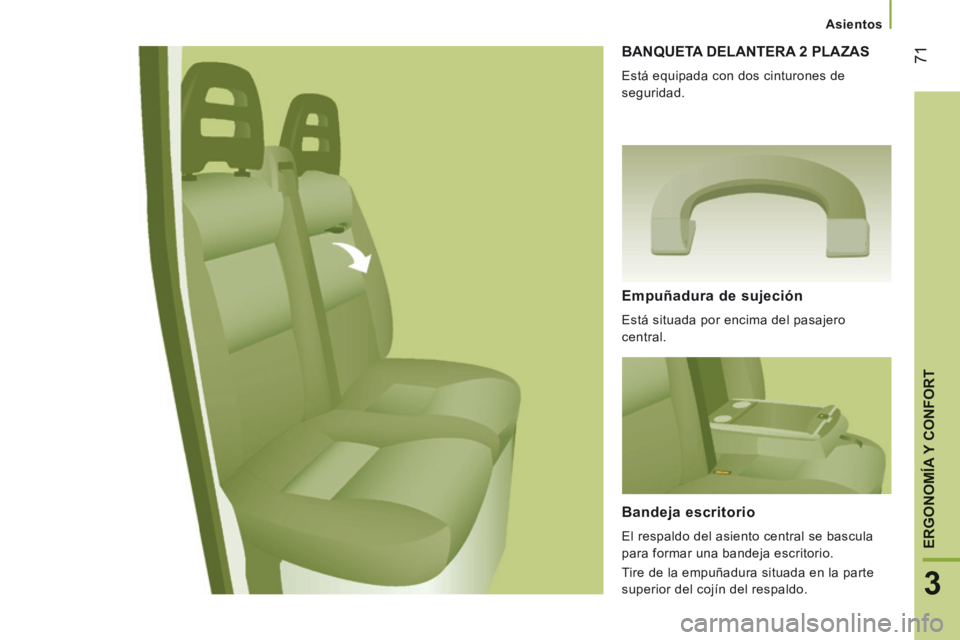

BANQUETA DELANTERA 2 PLAZAS
Está equipada con dos cinturones de
seguridad.
Empuñadura de sujeción
Está situada por encima del pasajero
central.
Bandeja escritorio
El respaldo del asiento central se bascula
para formar una bandeja escritorio.
Tire de la empuñadura situada en la parte
superior del cojín del respaldo.

Asientos
72
JUMPER-PAPIER_ES_CHAP03_ERGO ET CONFORT_ED01-2014

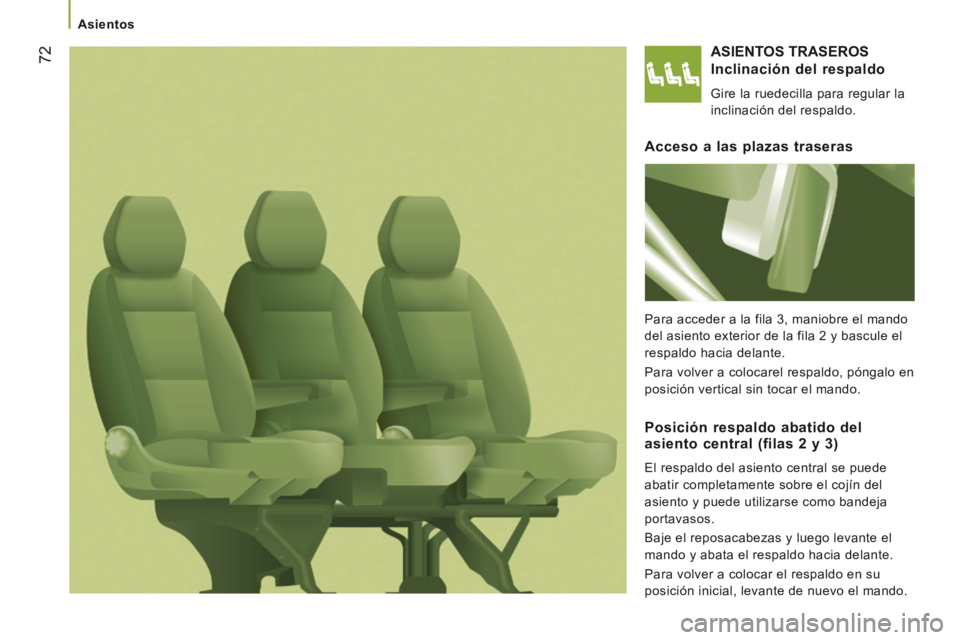

ASIENTOS TRASEROS
Inclinación del respaldo
Gire la ruedecilla para regular la
inclinación del respaldo.
Acceso a las plazas traseras
Para acceder a la fila 3, maniobre el mando
del asiento exterior de la fila 2 y bascule el
respaldo hacia delante.
Para volver a colocarel respaldo, póngalo en
posición vertical sin tocar el mando.
Posición respaldo abatido del
asiento central (filas 2 y 3)
El respaldo del asiento central se puede
abatir completamente sobre el cojín del
asiento y puede utilizarse como bandeja
portavasos.
Baje el reposacabezas y luego levante el
mando y abata el respaldo hacia delante.
Para volver a colocar el respaldo en su
posición inicial, levante de nuevo el mando.

Asientos
73
3
ERGONOMÍA
Y CONFORTY CONFORTY
JUMPER-PAPIER_ES_CHAP03_ERGO ET CONFORT_ED01-2014

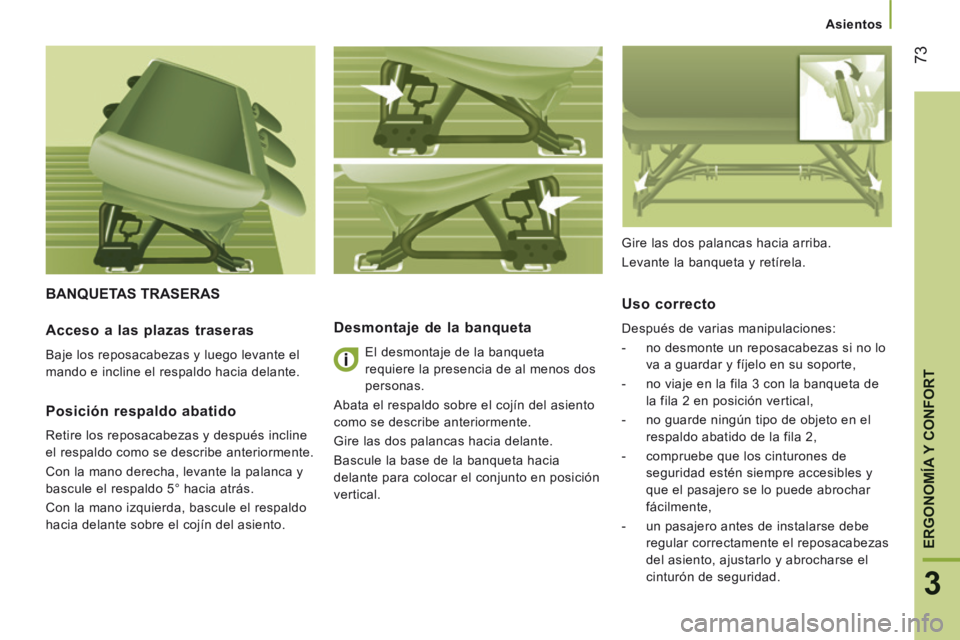

BANQUETAS TRASERAS Desmontaje de la banqueta
El desmontaje de la banqueta
requiere la presencia de al menos dos
personas.
Abata el respaldo sobre el cojín del asiento
como se describe anteriormente.
Gire las dos palancas hacia delante.
Bascule la base de la banqueta hacia
delante para colocar el conjunto en posición
vertical.
Uso correcto
Después de varias manipulaciones:
- no desmonte un reposacabezas si no lo
va a guardar y fíjelo en su soporte,
- no viaje en la fila 3 con la banqueta de
la fila 2 en posición vertical,
- no guarde ningún tipo de objeto en el
respaldo abatido de la fila 2,
- compruebe que los cinturones de
seguridad estén siempre accesibles y
que el pasajero se lo puede abrochar
fácilmente,
- un pasajero antes de instalarse debe
regular correctamente el reposacabezas
del asiento, ajustarlo y abrocharse el
cinturón de seguridad. Acceso a las plazas traseras
Baje los reposacabezas y luego levante el
mando e incline el respaldo hacia delante.
Posición respaldo abatido
Retire los reposacabezas y después incline
el respaldo como se describe anteriormente.
Con la mano derecha, levante la palanca y
bascule el respaldo 5° hacia atrás.
Con la mano izquierda, bascule el respaldo
hacia delante sobre el cojín del asiento. Gire las dos palancas hacia arriba.
Levante la banqueta y retírela.

Asientos
74
JUMPER-PAPIER_ES_CHAP03_ERGO ET CONFORT_ED01-2014

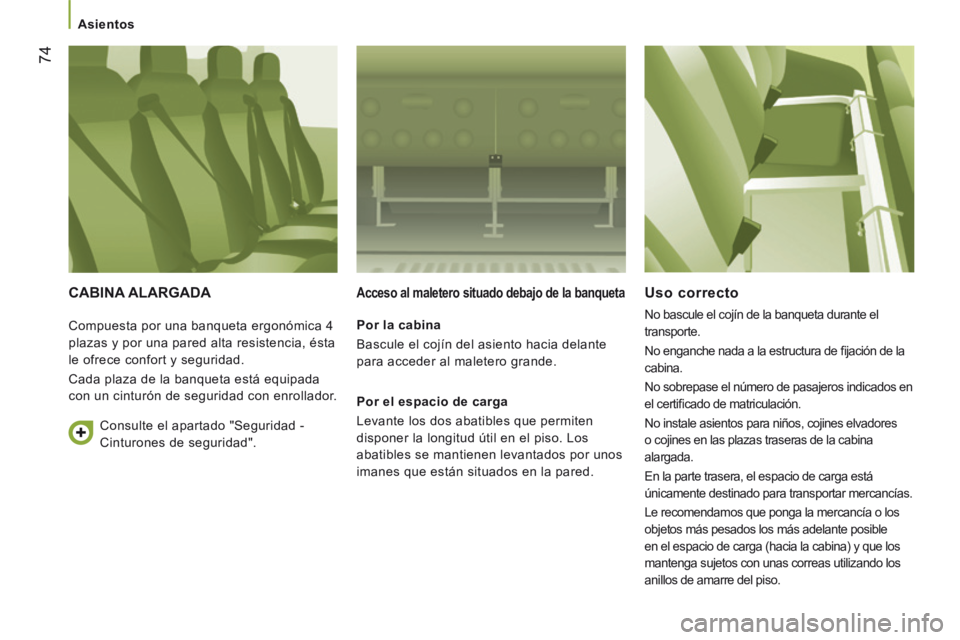

CABINA ALARGADA Acceso al maletero situado debajo de la banqueta
Por la cabina
Bascule el cojín del asiento hacia delante
para acceder al maletero grande.
Por el espacio de carga
Levante los dos abatibles que permiten
disponer la longitud útil en el piso. Los
abatibles se mantienen levantados por unos
imanes que están situados en la pared.
Uso correcto
No bascule el cojín de la banqueta durante el
transporte.
No enganche nada a la estructura de fi jación de la
cabina.
No sobrepase el número de pasajeros indicados en
el certifi cado de matriculación.
No instale asientos para niños, cojines elvadores
o cojines en las plazas traseras de la cabina
alargada.
En la parte trasera, el espacio de carga está
únicamente destinado para transportar mercancías.
Le recomendamos que ponga la mercancía o los
objetos más pesados los más adelante posible
en el espacio de carga (hacia la cabina) y que los
mantenga sujetos con unas correas utilizando los
anillos de amarre del piso. Compuesta por una banqueta ergonómica 4
plazas y por una pared alta resistencia, ésta
le ofrece confort y seguridad.
Cada plaza de la banqueta está equipada
con un cinturón de seguridad con enrollador. Consulte el apartado "Seguridad -
Cinturones de seguridad".

Vida a bordo
75
3
ERGONOMÍA
Y CONFORTY CONFORTY
JUMPER-PAPIER_ES_CHAP03_ERGO ET CONFORT_ED01-2014

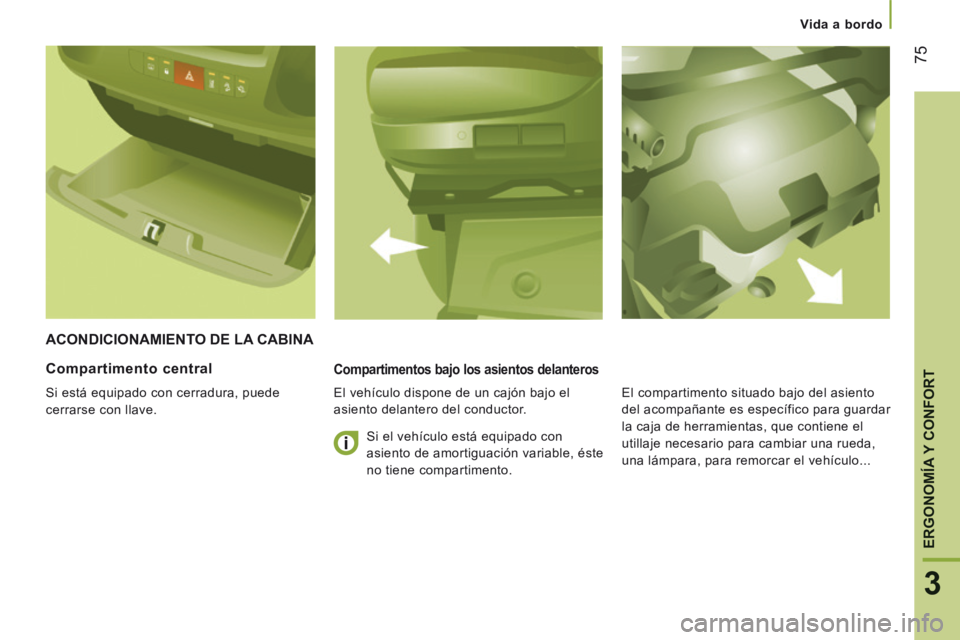

ACONDICIONAMIENTO DE LA CABINA
Compartimentos bajo los asientos delanteros
El vehículo dispone de un cajón bajo el
asiento delantero del conductor.
Compartimento central
Si está equipado con cerradura, puede
cerrarse con llave. Si el vehículo está equipado con
asiento de amortiguación variable, éste
no tiene compartimento. El compartimento situado bajo del asiento
del acompañante es específico para guardar
la caja de herramientas, que contiene el
utillaje necesario para cambiar una rueda,
una lámpara, para remorcar el vehículo...

Vida a bordo
76
JUMPER-PAPIER_ES_CHAP03_ERGO ET CONFORT_ED01-2014

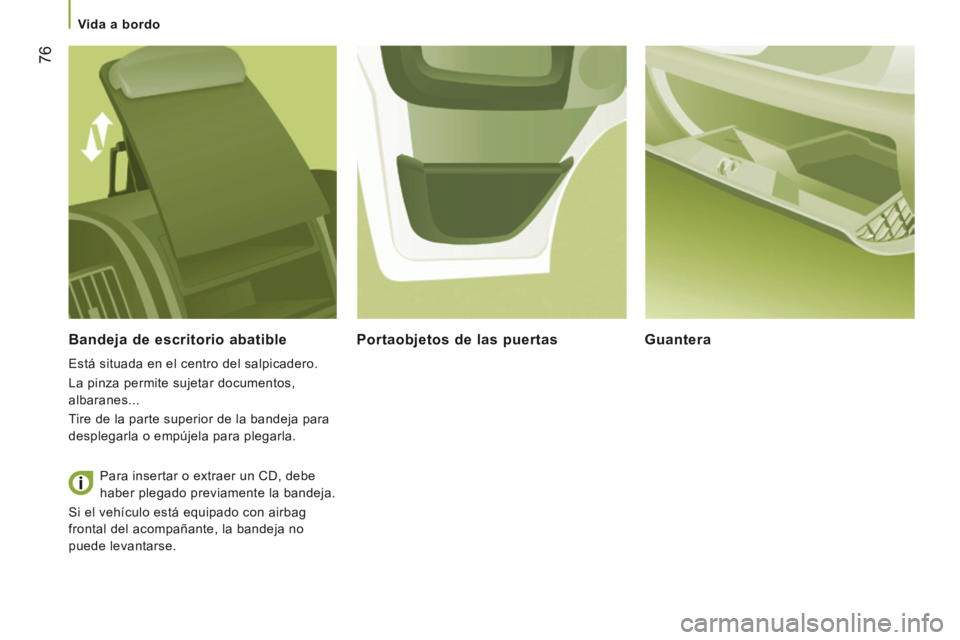

Bandeja de escritorio abatible
Está situada en el centro del salpicadero.
La pinza permite sujetar documentos,
albaranes...
Tire de la parte superior de la bandeja para
desplegarla o empújela para plegarla.
Portaobjetos de las puertas Guantera
Para insertar o extraer un CD, debe
haber plegado previamente la bandeja.
Si el vehículo está equipado con airbag
frontal del acompañante, la bandeja no
puede levantarse.

Vida a bordo
77
3
ERGONOMÍA
Y CONFORTY CONFORTY
JUMPER-PAPIER_ES_CHAP03_ERGO ET CONFORT_ED01-2014

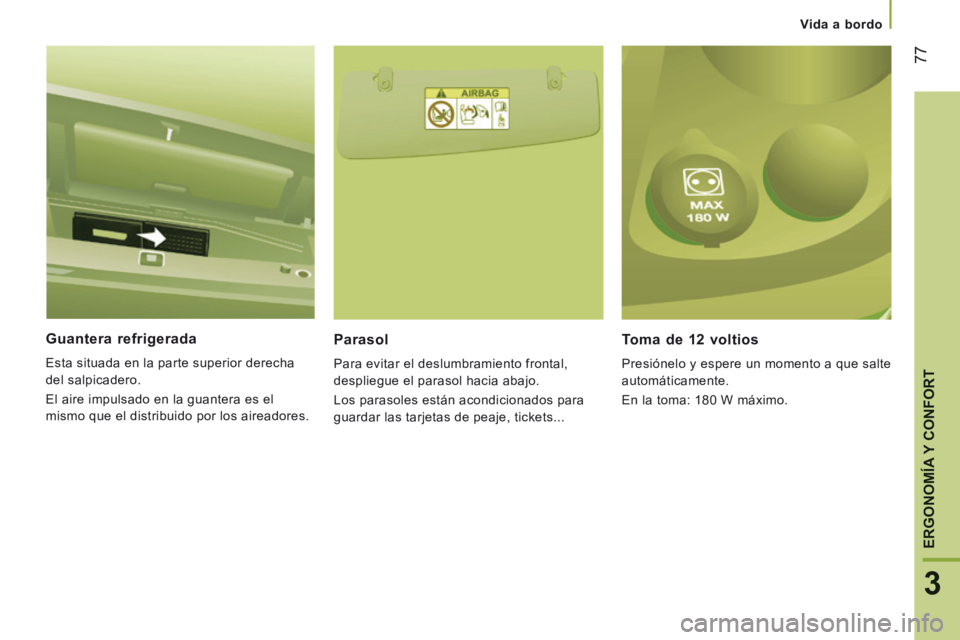

Guantera refrigerada
Esta situada en la parte superior derecha
del salpicadero.
El aire impulsado en la guantera es el
mismo que el distribuido por los aireadores.
Parasol
Para evitar el deslumbramiento frontal,
despliegue el parasol hacia abajo.
Los parasoles están acondicionados para
guardar las tarjetas de peaje, tickets...
Toma de 12 voltios
Presiónelo y espere un momento a que salte
automáticamente.
En la toma: 180 W máximo.

Vida a bordo
78
JUMPER-PAPIER_ES_CHAP03_ERGO ET CONFORT_ED01-2014

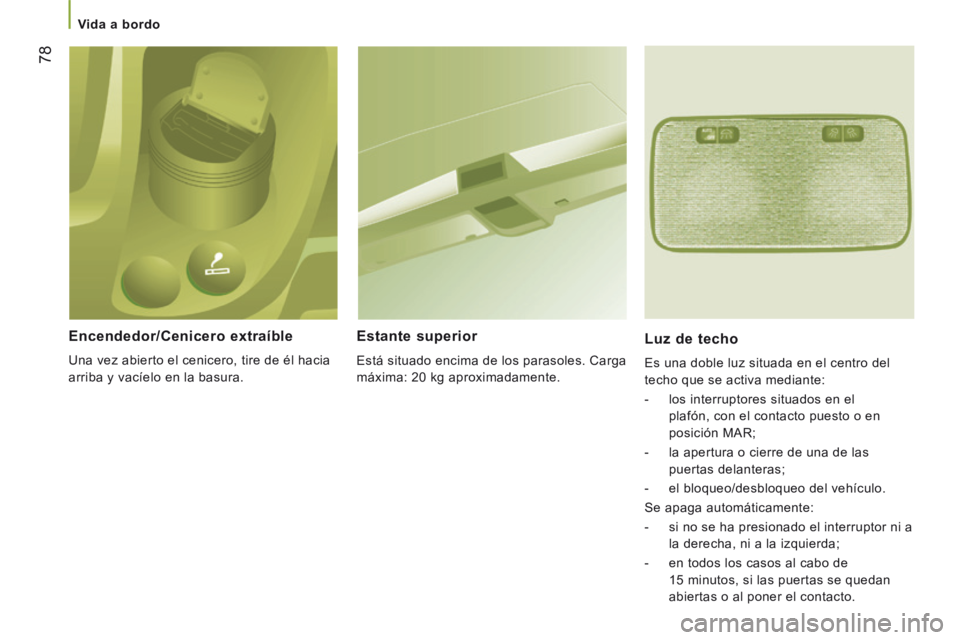

Encendedor/Cenicero extraíble
Una vez abierto el cenicero, tire de él hacia
arriba y vacíelo en la basura.
Estante superior
Está situado encima de los parasoles. Carga
máxima: 20 kg aproximadamente.
Luz de techo
Es una doble luz situada en el centro del
techo que se activa mediante:
- los interruptores situados en el plafón, con el contacto puesto o en
posición MAR;
- la apertura o cierre de una de las puertas delanteras;
- el bloqueo/desbloqueo del vehículo.
Se apaga automáticamente:
- si no se ha presionado el interruptor ni a la derecha, ni a la izquierda;
- en todos los casos al cabo de 15 minutos, si las puertas se quedan
abiertas o al poner el contacto.
