2015 CITROEN JUMPER Manuales de Empleo (in Spanish)

Puesto de conducción
23
2
ANTES DE INICIAR LA MARCHA
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014
1. Cuentakilómetros/millas.
2. Pantalla.
3. Indicador de nivel de carburante.
4. Temperatura del líquido de refrigeración.
5. Cuentarrevoluciones.
CUADRO DE A BORDO
Pantalla 2 del cuadro de a bordo
En la parte inferior:
- Hora,
- Temperatura exterior,
- Kilómetros/Millas recorridos,
- Ordenador de a bordo (autonomía, consumo...),
- Altura de los faros,
- Alerta de vigilancia programable,
- Regulador o limitador de velocidad,
- Indicador de cambio de marcha,
- Stop & Start.
En la parte superior:
- Fecha,
- Indicador de mantenimiento,
- Mensajes de alerta,
- Mensajes de estado de las funciones,
- Configuración del vehículo.

Puesto de conducción
24
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014

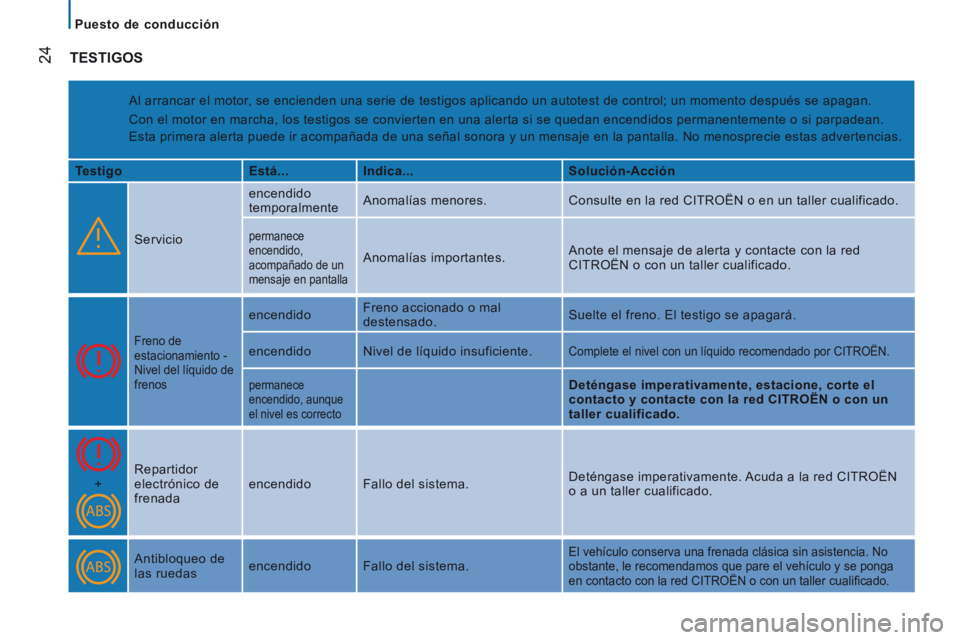

TESTIGOS
Al arrancar el motor, se encienden una serie de testigos aplicando un autotest de control; u\
n momento después se apagan.
Con el motor en marcha, los testigos se convierten en una alerta si se q\
uedan encendidos permanentemente o si parpadean.
Esta primera alerta puede ir acompañada de una señal sonora y un mensaje en la pantalla. No menosprecie estas advertencias.
Testigo Está... Indica... Solución-Acción
Servicio encendido
temporalmente
Anomalías menores.
Consulte en la red CITROËN o en un taller cualificado.
permanece
encendido,
acompañado de un
mensaje en pantalla
Anomalías importantes. Anote el mensaje de alerta y contacte con la red
CITROËN o con un taller cualificado.

Freno de
estacionamiento -
Nivel del líquido de
frenos
encendido Freno accionado o mal
destensado. Suelte el freno. El testigo se apagará.
encendido Nivel de líquido insuficiente.
Complete el nivel con un líquido recomendado por CITROËN.
permanece
encendido, aunque
el nivel es correcto Deténgase imperativamente, estacione, corte el
contacto y contacte con la red CITROËN o con un

taller cualificado.
+ Repartidor
electrónico de
frenada encendido
Fallo del sistema. Deténgase imperativamente. Acuda a la red CITROËN
o a un taller cualificado.
Antibloqueo de
las ruedas encendido
Fallo del sistema.
El vehículo conserva una frenada clásica sin asistencia. No
obstante, le recomendamos que pare el vehículo y se ponga
en contacto con la red CITROËN o con un taller cualifi cado.

Puesto de conducción
25
2
ANTES DE INICIAR LA MARCHA
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014

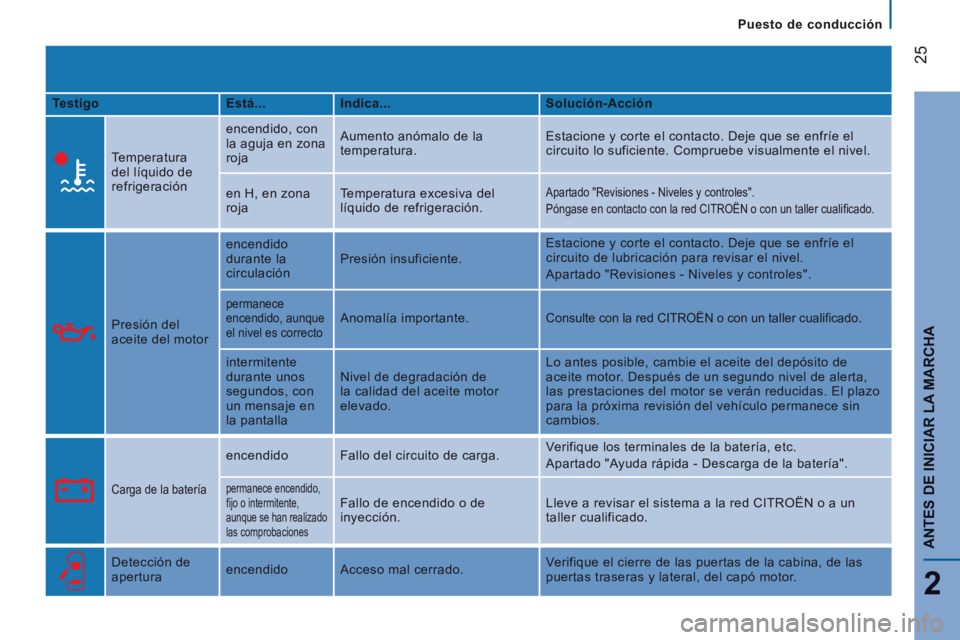

Testigo Está... Indica... Solución-Acción
Temperatura
del líquido de
refrigeración encendido, con
la aguja en zona
roja
Aumento anómalo de la
temperatura.
Estacione y corte el contacto. Deje que se enfríe el
circuito lo suficiente. Compruebe visualmente el nivel.
en H, en zona
roja Temperatura excesiva del
líquido de refrigeración.
Apartado "Revisiones - Niveles y controles".
Póngase en contacto con la red CITROËN o con un taller cualifi cado.

Presión del
aceite del motor encendido
durante la
circulación
Presión insuficiente. Estacione y corte el contacto. Deje que se enfríe el
circuito de lubricación para revisar el nivel.
Apartado "Revisiones - Niveles y controles".
permanece
encendido, aunque
el nivel es correcto Anomalía importante. Consulte con la red CITROËN o con un taller cualifi cado.
intermitente
durante unos
segundos, con
un mensaje en
la pantalla Nivel de degradación de
la calidad del aceite motor
elevado. Lo antes posible, cambie el aceite del depósito de
aceite motor. Después de un segundo nivel de alerta,
las prestaciones del motor se verán reducidas. El plazo
para la próxima revisión del vehículo permanece sin
cambios.

Carga de la batería
encendido Fallo del circuito de carga. Verifique los terminales de la batería, etc.
Apartado "Ayuda rápida - Descarga de la batería".
permanece encendido,
fi jo o intermitente,
aunque se han realizado
las comprobaciones Fallo de encendido o de
inyección. Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Detección de
apertura encendido
Acceso mal cerrado. Verifique el cierre de las puertas de la cabina, de las
puertas traseras y lateral, del capó motor.

Puesto de conducción
26
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014

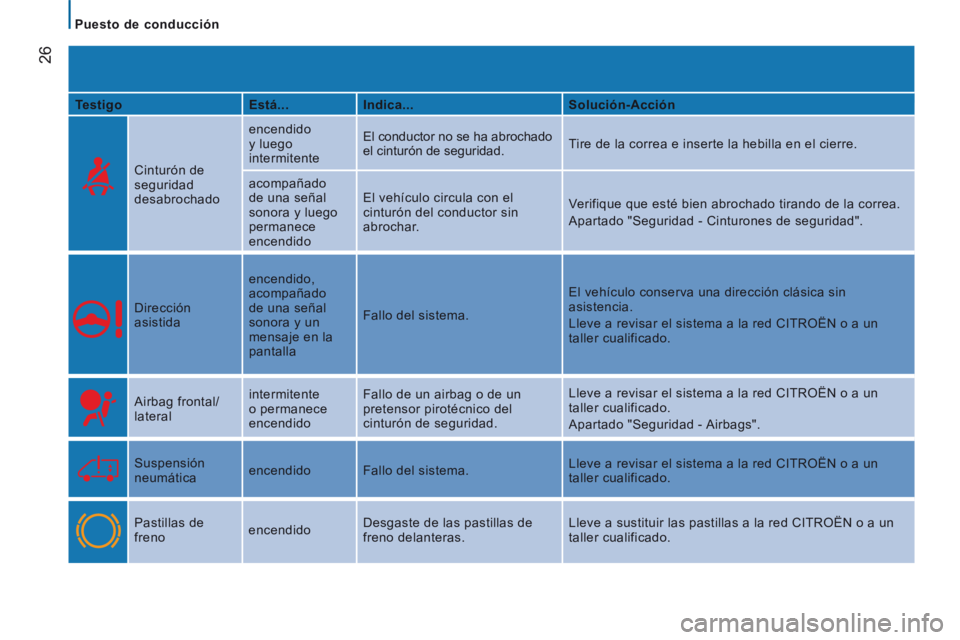

Testigo Está... Indica... Solución-Acción
Cinturón de
seguridad
desabrochado encendido
y luego
intermitente
El conductor no se ha abrochado
el cinturón de seguridad.
Tire de la correa e inserte la hebilla en el cierre.
acompañado
de una señal
sonora y luego
permanece
encendido El vehículo circula con el
cinturón del conductor sin
abrochar.
Verifique que esté bien abrochado tirando de la correa.
Apartado "Seguridad - Cinturones de seguridad".
Dirección
asistida encendido,
acompañado
de una señal
sonora y un
mensaje en la
pantalla
Fallo del sistema.
El vehículo conserva una dirección clásica sin
asistencia.
Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Airbag frontal/
lateral intermitente
o permanece
encendido Fallo de un airbag o de un
pretensor pirotécnico del
cinturón de seguridad. Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Apartado "Seguridad - Airbags".
Suspensión
neumática encendido
Fallo del sistema. Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.
Pastillas de
freno encendido Desgaste de las pastillas de
freno delanteras. Lleve a sustituir las pastillas a la red CITROËN o a un
taller cualificado.

Puesto de conducción
27
2
ANTES DE INICIAR LA MARCHA
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014
Testigo Está... Indica... Solución-Acción
CDS/ASR intermitente
Funcionamiento del ESP. El sistema optimiza la motricidad y permite mejorar la
estabilidad direccional del vehículo.
encendido,
acompañado
de una señal
sonora y de un
mensaje en la
pantalla. Fallo del sistema o de la ayuda
al arranque en pendiente.
Consulte con la red CITROËN o con un taller
cualificado.
Apartado "Seguridad - Seguridad durante la
conducción".
encendido. Fallo del control de tracción
inteligente.

Descontaminación encendido Regeneración del filtro de
partículas. Se aconseja dejar el motor en marcha hasta que
se apague el testigo para que finalice la fase de
regeneración.
Apartado "Revisiones - Niveles y controles".

Sistema
anticontaminación encendido Fallo del sistema. Llévelo a revisar enseguida a la red CITROËN o a un
taller cualificado.
Detección de
subinflado encendido
Rueda desinflada o pinchada. Estacione y corte el contacto. Cambie o repare la
rueda.
encendido,
acompañado
del testigo de
servicio Sensor defectuoso.
Lleve a revisar el sistema a la red CITROËN o a un
taller cualificado.

Puesto de conducción
28
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014

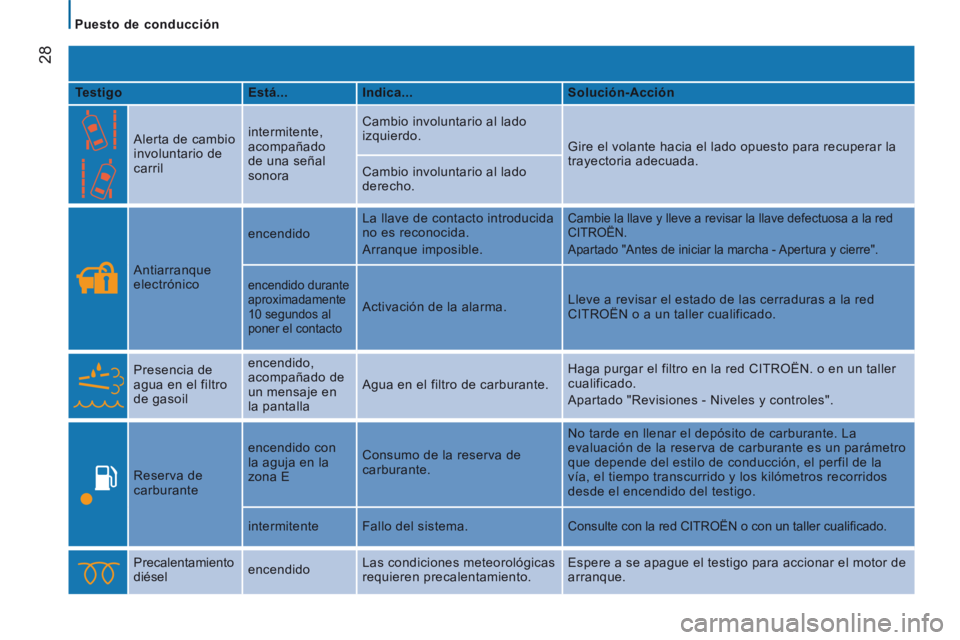

Testigo Está... Indica... Solución-Acción
Alerta de cambio
involuntario de
carril intermitente,
acompañado
de una señal
sonora Cambio involuntario al lado
izquierdo.
Gire el volante hacia el lado opuesto para recuperar la
trayectoria adecuada.
Cambio involuntario al lado
derecho.
Antiarranque
electrónico encendido
La llave de contacto introducida
no es reconocida.
Arranque imposible.
Cambie la llave y lleve a revisar la llave defectuosa a la red
CITROËN.
Apartado "Antes de iniciar la marcha - Apertura y cierre".
encendido durante
aproximadamente
10 segundos al
poner el contacto
Activación de la alarma.
Lleve a revisar el estado de las cerraduras a la red
CITROËN o a un taller cualificado.
Presencia de
agua en el filtro
de gasoil encendido,
acompañado de
un mensaje en
la pantalla
Agua en el filtro de carburante.
Haga purgar el filtro en la red CITROËN. o en un taller
cualificado.
Apartado "Revisiones - Niveles y controles".
Reserva de
carburante encendido con
la aguja en la
zona E
Consumo de la reserva de
carburante. No tarde en llenar el depósito de carburante. La
evaluación de la reserva de carburante es un parámetro
que depende del estilo de conducción, el perfil de la
vía, el tiempo transcurrido y los kilómetros recorridos
desde el encendido del testigo.
intermitente Fallo del sistema.
Consulte con la red CITROËN o con un taller cualifi cado.
Precalentamiento
diésel encendido Las condiciones meteorológicas
requieren precalentamiento. Espere a se apague el testigo para accionar el motor de
arranque.

Puesto de conducción
29
2
ANTES DE INICIAR LA MARCHA
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014

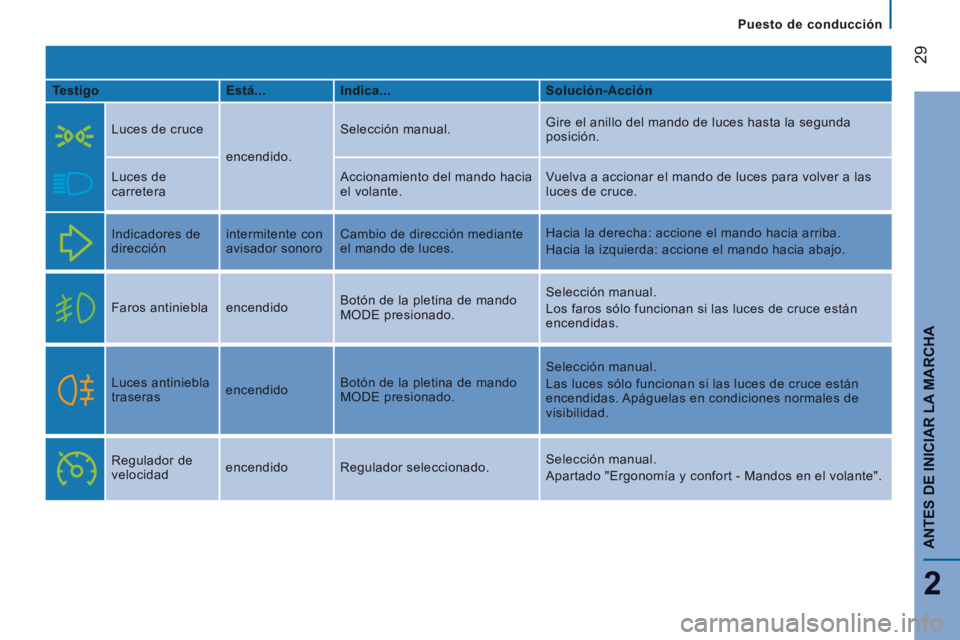

Testigo Está... Indica... Solución-Acción
Luces de cruce
encendido. Selección manual.
Gire el anillo del mando de luces hasta la segunda
posición.
Luces de
carretera Accionamiento del mando hacia
el volante. Vuelva a accionar el mando de luces para volver a las
luces de cruce.
Indicadores de
dirección intermitente con
avisador sonoro Cambio de dirección mediante
el mando de luces. Hacia la derecha: accione el mando hacia arriba.
Hacia la izquierda: accione el mando hacia abajo.
Faros antiniebla encendido Botón de la pletina de mando
MODE presionado. Selección manual.
Los faros sólo funcionan si las luces de cruce están
encendidas.
Luces antiniebla
traseras encendido Botón de la pletina de mando
MODE presionado. Selección manual.
Las luces sólo funcionan si las luces de cruce están
encendidas. Apáguelas en condiciones normales de
visibilidad.
Regulador de
velocidad encendido
Regulador seleccionado. Selección manual.
Apartado "Ergonomía y confort - Mandos en el volante".

Puesto de conducción
30
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014
Pantalla Muestra ... Indica ... Solución-Acción
Temperatura/
Placas de hielo el testigo de
placas de hielo,
la temperatura
intermitente,
acompañada de
un mensaje en
la pantalla Condiciones climatológicas que
pueden conllevar la presencia
de placas de hielo en la
calzada.
Esté más atento y no frene bruscamente.
Apartado "Seguridad - Seguridad durante la
conducción".
Fecha/Hora ajuste de la
fecha o de la
hora Configuración desde el menú
MODE.
Apartado "Tecnología a bordo - Configuración del
vehículo".
Altura de las
luces reglaje de los
faros Posición de 0 a 3 en función de
la carga transportada. Regule los botones de la pletina de mando MODE.
Apartado "Ergonomía y confort - Mandos en el volante".
Llave de
mantenimiento llave de
mantenimiento
que permanece
encendida Revisión de mantenimiento a
realizar próximamente.
Consulte la lista de revisiones de la guía de
mantenimiento y de garantías y luego efectúe la visita
de mantenimiento en la red.
Stop & Start encendido.
la puesta en modo STOP del
motor tras parar el vehículo. Cuando desee reanudar la marcha, el testigo se apaga
y el motor rearranque automáticamente en modo
START.
parpadea
durante unos
segundos, y a
continuación, se
apaga. la no disponibilidad
momentánea del modo STOP
o la activación automática del
modo START.
Casos particulares del modo STOP y del modo START.
Apartado "Antes de iniciar la marcha - Arranque y
parada".
