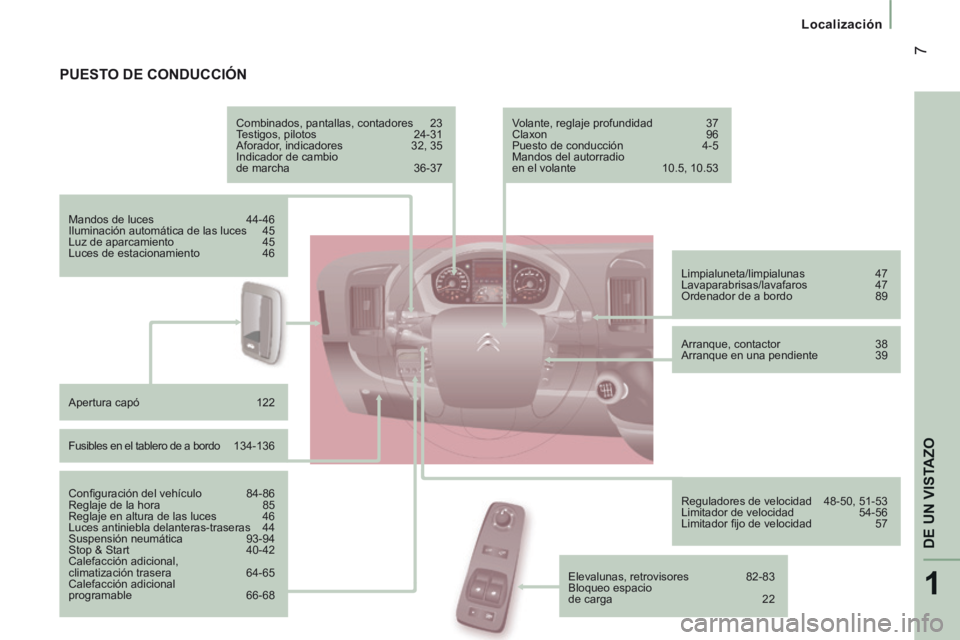

PUESTO DE CONDUCCIÓN
Combinados, pantallas, contadores 23
Testigos, pilotos 24-31
Aforador, indicadores 32, 35
Indicador de cambio
de marcha 36-37
Mandos de luces 44-46
Iluminación automática de las luces 45
Luz de aparcamiento 45
Luces de estacionamiento 46
Apertura capó 122
Fusibles en el tablero de a bordo 134-136
Confi guración del vehículo 84-86
Reglaje de la hora 85
Reglaje en altura de las luces 46
Luces antiniebla delanteras-traseras 44
Suspensión neumática 93-94
Stop & Start 40-42
Calefacción adicional,
climatización trasera 64-65
Calefacción adicional
programable 66-68 Limpialuneta/limpialunas
47
Lavaparabrisas/lavafaros 47
Ordenador de a bordo 89
Arranque, contactor 38
Arranque en una pendiente 39
Reguladores de velocidad 48-50, 51-53
Limitador de velocidad 54-56
Limitador fi jo de velocidad 57
Volante, reglaje profundidad 37
Claxon
96
Puesto de conducción 4-5
Mandos del autorradio
en el volante 10.5, 10.53
Elevalunas, retrovisores 82-83
Bloqueo espacio
de carga 22

Puesto de conducción
23
2
ANTES DE INICIAR LA MARCHA
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014
1. Cuentakilómetros/millas.
2. Pantalla.
3. Indicador de nivel de carburante.
4. Temperatura del líquido de refrigeración.
5. Cuentarrevoluciones.

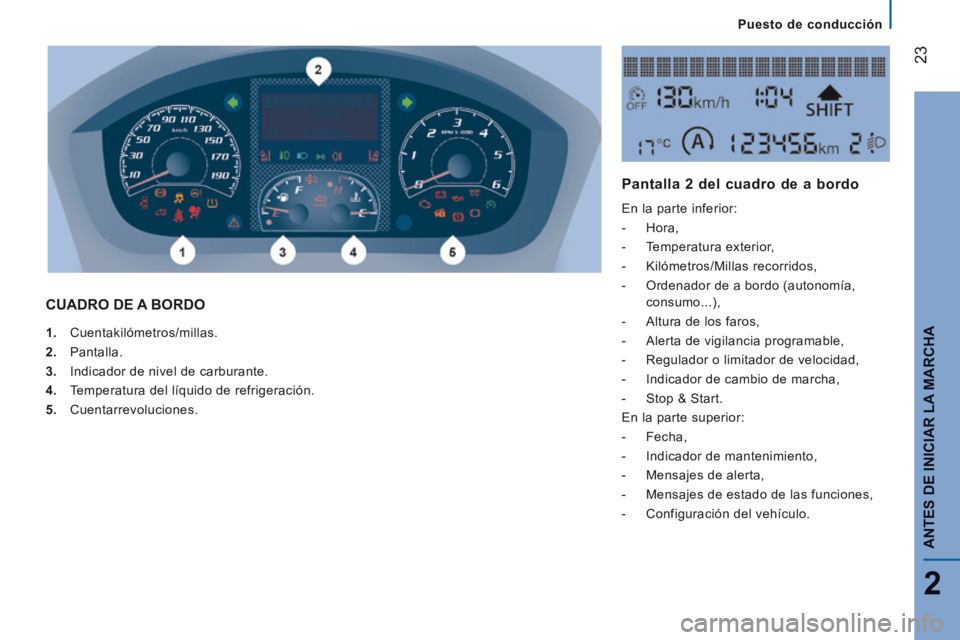

CUADRO DE A BORDO
Pantalla 2 del cuadro de a bordo
En la parte inferior:
- Hora,
- Temperatura exterior,
- Kilómetros/Millas recorridos,
- Ordenador de a bordo (autonomía, consumo...),
- Altura de los faros,
- Alerta de vigilancia programable,
- Regulador o limitador de velocidad,
- Indicador de cambio de marcha,
- Stop & Start.
En la parte superior:
- Fecha,
- Indicador de mantenimiento,
- Mensajes de alerta,
- Mensajes de estado de las funciones,
- Configuración del vehículo.

Puesto de conducción
30
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014

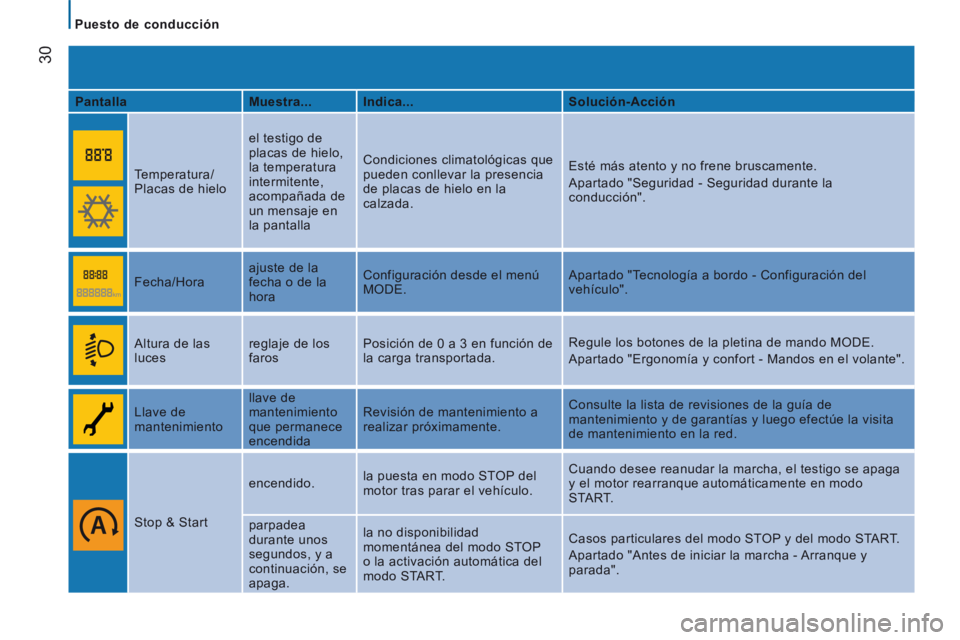

Pantalla Muestra ... Indica ... Solución-Acción
Temperatura/
Placas de hielo el testigo de
placas de hielo,
la temperatura
intermitente,
acompañada de
un mensaje en
la pantalla Condiciones climatológicas que
pueden conllevar la presencia
de placas de hielo en la
calzada.
Esté más atento y no frene bruscamente.
Apartado "Seguridad - Seguridad durante la
conducción".
Fecha/Hora ajuste de la
fecha o de la
hora Configuración desde el menú
MODE.
Apartado "Tecnología a bordo - Configuración del
vehículo".
Altura de las
luces reglaje de los
faros Posición de 0 a 3 en función de
la carga transportada. Regule los botones de la pletina de mando MODE.
Apartado "Ergonomía y confort - Mandos en el volante".
Llave de
mantenimiento llave de
mantenimiento
que permanece
encendida Revisión de mantenimiento a
realizar próximamente.
Consulte la lista de revisiones de la guía de
mantenimiento y de garantías y luego efectúe la visita
de mantenimiento en la red.
Stop & Start encendido.
la puesta en modo STOP del
motor tras parar el vehículo. Cuando desee reanudar la marcha, el testigo se apaga
y el motor rearranque automáticamente en modo
START.
parpadea
durante unos
segundos, y a
continuación, se
apaga. la no disponibilidad
momentánea del modo STOP
o la activación automática del
modo START.
Casos particulares del modo STOP y del modo START.
Apartado "Antes de iniciar la marcha - Arranque y
parada".

Arrancar y parar
40
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014

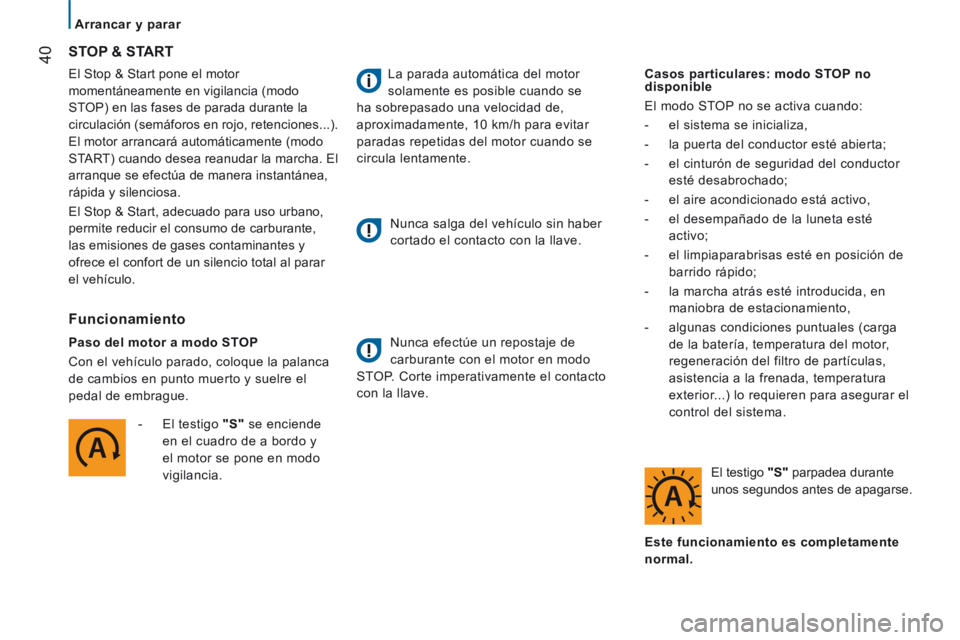

El Stop & Start pone el motor
momentáneamente en vigilancia (modo
STOP) en las fases de parada durante la
circulación (semáforos en rojo, retenciones...).
El motor arrancará automáticamente (modo
START) cuando desea reanudar la marcha. El
arranque se efectúa de manera instantánea,
rápida y silenciosa.
El Stop & Start, adecuado para uso urbano,
permite reducir el consumo de carburante,
las emisiones de gases contaminantes y
ofrece el confort de un silencio total al parar
el vehículo.
STOP & START
Funcionamiento
Paso del motor a modo STOP
Con el vehículo parado, coloque la palanca
de cambios en punto muerto y suelre el
pedal de embrague. - El testigo "S" se enciende en el cuadro de a bordo y
el motor se pone en modo
vigilancia. La parada automática del motor
solamente es posible cuando se
ha sobrepasado una velocidad de,
aproximadamente, 10 km/h para evitar
paradas repetidas del motor cuando se
circula lentamente.
Nunca salga del vehículo sin haber
cortado el contacto con la llave.
Nunca efectúe un repostaje de
carburante con el motor en modo
STOP. Corte imperativamente el contacto
con la llave. Casos particulares: modo STOP no
disponible
El modo STOP no se activa cuando:
- el sistema se inicializa,
- la puerta del conductor esté abierta;
- el cinturón de seguridad del conductor
esté desabrochado;
- el aire acondicionado está activo,
- el desempañado de la luneta esté activo;
- el limpiaparabrisas esté en posición de barrido rápido;
- la marcha atrás esté introducida, en maniobra de estacionamiento,
- algunas condiciones puntuales (carga de la batería, temperatura del motor,
regeneración del filtro de partículas,
asistencia a la frenada, temperatura
exterior...) lo requieren para asegurar el
control del sistema.
El testigo "S" parpadea durante
unos segundos antes de apagarse.
Este funcionamiento es completamente
normal.

Arrancar y parar
41
2
ANTES DE INICIAR LA MARCHA
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014
Paso del motor a modo START - El testigo "S" se apaga y el motor rearranca.
Si durante los 3 minutos siguientes al
arranque automático en modo START, el
conductor no efectúa ninguna acción en el
vehículo, el sistema apaga definitivamente
el motor. Sólo será posible volver a poner en
funcionamiento el motor utilizando la llave
de contacto. Casos particulares: activación
automática del modo START
El modo START se activa automáticamente
cuando:
- el vehículo está en rueda libre en una
pendiente;
- el limpiaparabrisas está en posición de barrido rápido;
- el aire acondicionado está activo,
- el motor está apagado desde hace aproximadamente 3 minutos con el
Stop & Start,
- algunas condiciones puntuales (carga de la batería, temperatura del motor,
asistencia a la frenada, reglaje del aire
acondicionado...) lo requieren para
asegurar el control del sistema o del
vehículo.
En este caso, aparece un mensaje
en la pantalla del cuadro de a bordo,
acompañado del testigo "S" que
parpadea durante unos segundos
antes de apagarse.
Uso correcto
Con una caja de velocidades manual
en modo STOP, en caso de cambiar de
marcha sin desembragar completamente, el
arranque podría no efectuarse.
En ese caso, se entiende un testigo y o
aparece un mensaje en la pantalla del
cuadro de a bordo recordándole que pise a
fondo el pedal de embrague para arrancar.
Con el motor parado en modo STOP, si
el conductor desabrocha el cinturón de
seguridad y abre una puerta delantera, solo
será posible volver a poner en funcionamiento
el motor mediante la llave de contacto. Se
reproduce una señal sonora acompañada
del parpadeo del testigo "S" , y según el
equipamiento, aparece un mensaje.
Este funcionamiento es completamente
normal.
Con la marcha introducida, el rearranque
automático del motor se permite únicamente
pisando a fondo del pedal de embrague.

Arrancar y parar
42
JUMPER-PAPIER_ES_CHAP02_PRET A PARTIR_ED01-2014

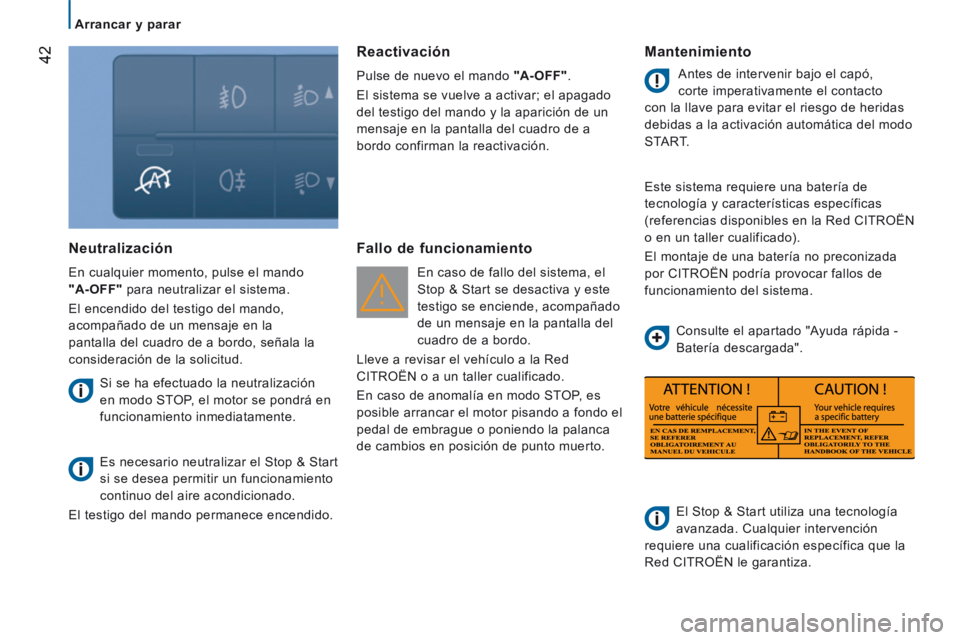

Neutralización
En cualquier momento, pulse el mando
"A-OFF" para neutralizar el sistema.
El encendido del testigo del mando,
acompañado de un mensaje en la
pantalla del cuadro de a bordo, señala la
consideración de la solicitud. Si se ha efectuado la neutralización
en modo STOP, el motor se pondrá en
funcionamiento inmediatamente.
Es necesario neutralizar el Stop & Start
si se desea permitir un funcionamiento
continuo del aire acondicionado.
El testigo del mando permanece encendido.
Reactivación
Pulse de nuevo el mando "A-OFF" .
El sistema se vuelve a activar; el apagado
del testigo del mando y la aparición de un
mensaje en la pantalla del cuadro de a
bordo confirman la reactivación.
Fallo de funcionamiento
En caso de fallo del sistema, el
Stop & Start se desactiva y este
testigo se enciende, acompañado
de un mensaje en la pantalla del
cuadro de a bordo.
Lleve a revisar el vehículo a la Red
CITROËN o a un taller cualificado.
En caso de anomalía en modo STOP, es
posible arrancar el motor pisando a fondo el
pedal de embrague o poniendo la palanca
de cambios en posición de punto muerto.
Mantenimiento
Antes de intervenir bajo el capó,
corte imperativamente el contacto
con la llave para evitar el riesgo de heridas
debidas a la activación automática del modo
START.
Este sistema requiere una batería de
tecnología y características específicas
(referencias disponibles en la Red CITROËN
o en un taller cualificado).
El montaje de una batería no preconizada
por CITROËN podría provocar fallos de
funcionamiento del sistema.
El Stop & Start utiliza una tecnología
avanzada. Cualquier intervención
requiere una cualificación específica que la
Red CITROËN le garantiza. Consulte el apartado "Ayuda rápida -
Batería descargada".

47
3
ERGONOMÍA
Y CONFORTY CONFORTY
Mandos en el volante
JUMPER-PAPIER_ES_CHAP03_ERGO ET CONFORT_ED01-2014
MANDO DE LIMPIAPARABRISAS Y LIMPIALUNETA Barrido continuo lento: 2 muescas hacia abajo. No tape el sensor de lluvia, situado en
la parte central superior del parabrisas.
Lavaparabrisas y lavafaros
Accione el mando del limpiaparabrisas hacia el
volante, el lavaparabrisas va acompañado de un
barrido temporizado de los limpiaparabrisas.
El lavafaros está asociado al lavaparabrisas, se
pone en funcionamiento si las luces de cruce
están encendidas.
Limpiaparabrisas
El barrido únicamente está activo cuando la
llave de contacto está en posición MAR .
El mando puede tener cinco posiciones
diferentes:
Limpiaparabrisas parado.
Barrido intermitente: 1 muesca hacia abajo.
En esta posición, girando el anillo, es
posible seleccionar cuatro niveles de
frecuencia: - frecuencia muy lenta,
- frecuencia lenta,
- frecuencia nominal,
- frecuencia rápida.
Barrido automático con sensor de lluvia
Si su vehículo tiene este equipamiento,
la cadencia de barrido se regulará
automáticamente en función de la intensidad
de la lluvia.
Barrido automático: 1 muesca hacia abajo. Se
confi rma por un barrido. A reactivar después
de cada corte del contacto.
En esta posición, girando el anillo, es posible
aumentar la sensibilidad del sensor de lluvia.
Uso correcto
Compruebe que las escobillas del limpialuneta
puedan funcionar libremente en tiempo de hielo.
Ayúdese del apoyapie, situado en el paragolpes
delantero, para quitar toda acumulación de nieve
en la base del parabrisas y en las escobillas.
Puede cambiar las escobillas del
limpiaparabrisas.
Consulte el apartado "Ayuda rápida -
Escobilla dle limpiaparabrisas desgastada".
Ex posible comprobar el nivel del
líquido.
Consulte el apartado "Revisiones -
Niveles y controles".
Barrido continuo rápido: 3 muescas hacia
abajo.
Barrido por impulsos: tire del mando hacia
el volante.
Con el Stop & Start, cuando el mando
del limpiaparabrisas esté en la posición
de barrido rápido, el modo STOP no
está disponible.
Para el lavado del vehículo, corte el
contacto o neutralice el limpia automático.
