207
valeur invalide en
fonctionnement manuel
Ce symbole s'affiche si un rapport
est mal engagé (sélecteur entre deux
positions).
arrêt du véhicule
Avant de couper le moteur, vous pouvez passer
en position P ou n pour être au point mort.
Dans les deux cas, serrez le frein de
stationnement pour immobiliser le véhicule,
sauf si celui-ci est programmé en mode
automatique.
Si le levier n'est pas en position P , à
l'ouverture de la porte conducteur ou
45
secondes environ après la coupure
du contact, un signal sonore retentit et
un message apparaît.
F

R
epositionnez le levier en
position


P ; le signal sonore
s'interrompt et le message
disparaît.
anomalie de
fonctionnement
Contact mis, l'allumage de ce témoin,
accompagné d'un signal sonore et d'un
message sur l'écran multifonction, indiquent un
dysfonctionnement de la boîte de vitesses.
Dans ce cas, celle-ci passe en mode secours
en se bloquant sur le 3
ème rapport. Vous pouvez
alors ressentir un choc important en passant
de P à
r
et de
n
à
r
. C

e choc est sans risque
pour la boîte de vitesses.
Ne dépassez pas la vitesse de 100 km/h dans
la limite de la réglementation locale.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Ce témoin peut également s'allumer en cas
d'ouverture d'une porte. Vous risquez de détériorer la boîte de
vitesses :
-

s
i vous appuyez en même temps
sur les pédales d'accélérateur et de
frein,
- s i vous forcez, en cas de panne
batterie, le passage de la position P
à une autre.
Afin de limiter la consommation de
carburant lors d'un arrêt prolongé
moteur tournant (embouteillage...),
positionnez le levier de vitesses sur
n
et serrez le frein de stationnement,
sauf si celui-ci est programmé en mode
automatique.
Conduite

Système maintenant immobilisé un court
instant (environ 2 secondes) votre véhicule
lors d’un démarrage en pente, le temps que
vous passiez de la pédale de frein à la pédale
d’accélérateur.
Cette fonction n’est active que lorsque :
-
l
e véhicule a été complètement immobilisé
avec le pied sur la pédale de frein,
-

c
ertaines conditions de pente sont réunies,
-

l
a porte conducteur est fermée.
L’aide au démarrage en pente ne peut pas être
neutralisée.
Aide au démarrage en pente
en pente montante, véhicule à l’arrêt, le
véhicule est maintenu un cour t instant dès
que vous relâchez la pédale de frein :
-

s
i vous êtes en première vitesse ou au
point mort avec une boîte de vitesses
manuelle,
-

s
i vous êtes en position a ou m avec une
boîte de vitesses pilotée,
-

s
i vous êtes en position d ou m avec une
boîte de vitesses automatique.
fonctionnement
an

omalie de
fonctionnement
Lorsqu’un dysfonctionnement du système
survient, ces témoins s’allument. Consultez le
réseau CITROËN ou un atelier qualifié pour
vérification du système.
Ne sortez pas du véhicule pendant la
phase de maintien temporaire de l’aide
au démarrage en pente.
Si vous devez sortir du véhicule moteur
tournant, serrez manuellement le frein
de stationnement. Puis vérifiez que les
témoins de frein de stationnement sont
allumés fixement au combiné.
en p

ente descendante, véhicule à l’arrêt
et marche arrière engagée, le véhicule est
maintenu un cour t instant dès que vous
relâchez la pédale de frein.

209
Indicateur de changement de rapport*
Sur les véhicules équipés d'une
boîte de vitesses manuelle, la flèche
peut être accompagnée du rapport
préconisé.
Avec une boîte de vitesses pilotée ou
automatique, le système n'est actif
qu'en mode manuel.
* Suivant motorisation.
Sur les versions Diesel BlueHDi 150 avec boite
de vitesses manuelle, le système peut vous
proposer de passer au point mort pour favoriser
la mise en veille du moteur (mode STOP du
Stop & Start), dans certaines conditions de
conduite. Dans ce cas,
n
s'affiche au combiné.
Système permettant de réduire la consommation de carburant en préconisant le rapport de vitesse le plus adapté.
fonctionnement
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un (ou plusieurs)
rapport(s). Vous pouvez suivre cette indication
sans passer par les rapports intermédiaires.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée.
Exemple :
-

V
ous êtes sur le troisième rapport.
-

V
ous appuyez sur la pédale d'accélérateur.
-

L
e système peut vous proposer d'engager
un rapport supérieur.
L'information apparaît dans le combiné, sous la
forme d'une flèche.
Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...)
et des sollicitations du conducteur
(demande de puissance, accélération,
freinage,...).
Le système ne propose en aucun cas :
-
d

'engager le premier rapport,
-
d

'engager la marche arrière.
Conduite

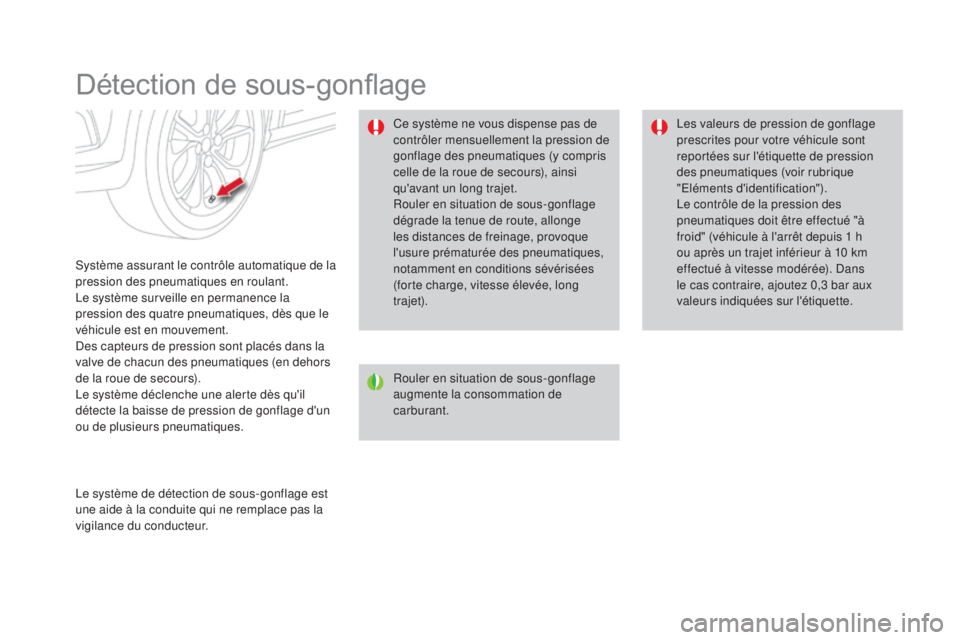

Détection de sous-gonflage
Système assurant le contrôle automatique de la
pression des pneumatiques en roulant.
Le système surveille en permanence la
pression des quatre pneumatiques, dès que le
véhicule est en mouvement.
Des capteurs de pression sont placés dans la
valve de chacun des pneumatiques (en dehors
de la roue de secours).
Le système déclenche une alerte dès qu'il
détecte la baisse de pression de gonflage d'un
ou de plusieurs pneumatiques.Rouler en situation de sous-gonflage
augmente la consommation de
carburant.Les valeurs de pression de gonflage
prescrites pour votre véhicule sont
reportées sur l'étiquette de pression
des pneumatiques (voir rubrique
"Eléments d'identification").
Le contrôle de la pression des
pneumatiques doit être effectué "à
froid" (véhicule à l'arrêt depuis 1 h
ou après un trajet inférieur à 10 km
effectué à vitesse modérée). Dans
le cas contraire, ajoutez 0,3 bar aux
valeurs indiquées sur l'étiquette.
Ce système ne vous dispense pas de
contrôler mensuellement la pression de
gonflage des pneumatiques (y compris
celle de la roue de secours), ainsi
qu'avant un long trajet.
Rouler en situation de sous-gonflage
dégrade la tenue de route, allonge
les distances de freinage, provoque
l'usure prématurée des pneumatiques,
notamment en conditions sévérisées
(forte charge, vitesse élevée, long
trajet).
Le système de détection de sous-gonflage est
une aide à la conduite qui ne remplace pas la
vigilance du conducteur.

2 11
alerte de sous-gonflage
La perte de pression détectée
n'entraîne pas toujours une déformation
visible du pneumatique. Ne vous
contentez pas d'un seul contrôle visuel.Cette alerte s'affiche également
lorsqu'au moins une des roues n'est
pas équipée de capteur (par exemple
avec une roue de secours de type
galette ou tôle).
L'alerte est maintenue jusqu'au
regonflage, la réparation ou le
remplacement du ou des pneumatiques
concernés.
La roue de secours (de type galette
ou jante en tôle) ne comporte pas de
c a p t e u r.
Elle se traduit par l'allumage fixe de
ce témoin, accompagné d'un signal
sonore et, selon équipement, de
l'affichage d'un message.
En cas d'anomalie constatée sur un seul
des pneumatiques, le pictogramme ou le
message affiché, selon équipement, permet de
l'identifier.
F

R

éduisez immédiatement la vitesse,
évitez les coups de volant et les freinages
brusques.
F
A
rrêtez-vous dès que possible, dès que les
conditions de circulation le permettent.
anomalie de fonctionnement
L'allumage clignotant, puis fixe
du témoin de sous-gonflage
accompagné de l'allumage du
témoin de service indique un
dysfonctionnement du système.
Adressez-vous au réseau CITROËN ou à un
atelier qualifié pour vérifier le système ou,
après une crevaison, remonter un pneumatique
sur la jante d'origine, équipée d'un capteur.
F
S
i vous disposez d’un compresseur
(par exemple celui du kit de dépannage
provisoire de pneumatique) contrôlez à
froid la pression des quatre pneumatiques.
S

’il n’est pas possible d’effectuer
ce contrôle immédiatement, roulez
prudemment à vitesse réduite.


ou
F

E

n cas de crevaison, utilisez le kit de
dépannage provisoire de pneumatique ou
la roue de secours (selon équipement).
Toute réparation, changement de pneumatique
sur une roue équipée de ce système doit être
effectué par le réseau CITROËN ou un atelier
qualifié.
Si lors d'un changement de pneumatique,
vous installez une roue non détectée par votre
véhicule (exemple : montage de pneus neige),
vous devez faire réinitialiser le système par le
réseau CITROËN ou par un atelier qualifié. Dans ce cas, la surveillance de la pression des
pneumatiques n'est plus assurée.
Conduite

Stop & StartLe Stop & Start met le moteur momentanément en veille - mode STOP - lors des phases d'arrêts de la circulation (feux rouges, encombrements,
autres...). Le moteur redémarre automatiquement - mode START - dès que vous souhaitez repartir. Le redémarrage s'effectue de manière instantanée,
rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop & Start permet de réduire la consommation de carburant, les émissions de gaz polluant et le niveau
sonore à l'arrêt.
fonctionnement
Passage en mode stOP
du moteur
Avec une boîte de vitesses pilotée,
pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques secondes qui suivent le
désengagement de la marche arrière.
Le mode STOP ne modifie pas les
fonctionnalités du véhicule, comme
par exemple le freinage, la direction
assistée...
N'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP ; coupez impérativement
le contact avec la clé ou avec le bouton
"START/STOP".
Le témoin "
e

CO"
s'allume au
combiné et le moteur se met
automatiquement en veille :
-

a

vec une boîte de vitesses manuelle,
à une vitesse inférieure à 20 km/h, ou
véhicule à l'arrêt avec les versions essence
PureTech 130 et Diesel BlueHDi 115 et 120,
lorsque vous placez le levier de vitesses au
point mort, et que vous relâchez la pédale
d'embrayage,
-

a

vec une boîte de vitesses pilotée, à une
vitesse inférieure à 8 km/h, lorsque vous
enfoncez la pédale de frein ou que vous
placez le levier de vitesses en position
n
,
-


a

vec une boîte de vitesses automatique,
véhicule à l'arrêt, lorsque vous enfoncez la
pédale de frein ou que vous placez le levier
de vitesses en position
n
. S

i votre véhicule en est équipé,
un compteur de temps cumule
les durées de mise en mode
STOP au cours du trajet. Il se
remet à zéro à chaque mise du
contact avec la clé ou avec le
bouton "START/STOP". Le mode STOP ne s'active pas lorsque :
-
l
e véhicule est en forte pente (montante ou
descendante),
-
l
a porte conducteur est ouverte,
-
l
a ceinture de sécurité conducteur est
débouclée,
- l a vitesse du véhicule n'a pas dépassé
10 km/h depuis le dernier démarrage (avec
la clé ou avec le bouton "START/STOP"),
-

l
e frein de stationnement électrique est
serré ou en cours de serrage,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite,
-

l
e désembuage est actif,
-
c

ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, température
extérieure...) le nécessitent pour assurer le
contrôle du système.
Cas particuliers : mode stO P
indisponible
Dans ce cas, le témoin "e CO"
clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal.

213
Passage en mode start du
m oteur
Le témoin "e CO" s'éteint et le moteur
redémarre automatiquement :
-

a

vec une boîte de vitesses manuelle,
lorsque vous enfoncez complètement la
pédale d'embrayage,
-

a

vec une boîte de vitesses pilotée :
●

l

evier de vitesses en position a ou m
,
l

orsque vous relâchez la pédale de frein,
●

o

u levier de vitesses en position n et
pédale de frein relâchée, lorsque vous
placez le levier de vitesses en position
a
ou
m
,
●


o

u lorsque vous engagez la marche
arrière,
-

a

vec une boîte de vitesses
automatique


:
●

l

evier de vitesses en position d ou m
,
l

orsque vous relâchez la pédale de frein,
●

o

u levier de vitesses en position n et
pédale de frein relâchée, lorsque vous
placez le levier de vitesses en position
d
ou
m
,
●


o

u lorsque vous engagez la marche
arrière.
Cas particuliers : déclenchement
automatique du mode start
Avec une boîte de vitesses manuelle
en mode STOP, en cas de passage
d'un rapport sans avoir complètement
débrayé, un témoin s'allume ou un
message d'alerte s'affiche pour
vous inciter à renfoncer la pédale
d'embrayage afin d'assurer le
redémarrage du moteur.
Dans ce cas, le témoin "
e

CO"
clignote quelques secondes, puis
s'éteint.
Ce fonctionnement est parfaitement
normal. Pour des raisons de sécurité ou de confort, le
mode START se déclenche automatiquement
lorsque :
-

v

ous ouvrez la porte conducteur,
-

v

ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l

a vitesse du véhicule dépasse 25 km/h
avec une boîte de vitesses manuelle
(3

km/h avec les versions essence
PureTech 130 et Diesel BlueHDi 115 et
120), 11 km/h avec une boîte de vitesses
pilotée ou 3 km/h avec une boîte de
vitesses automatique,
-

l

e frein de stationnement électrique est en
cours de serrage,
-
c

ertaines conditions ponctuelles (charge
de la batterie, température du moteur,
assistance au freinage, réglage de l'air
conditionné...) le nécessitent pour assurer
le contrôle du système ou du véhicule.
Conduite

Le système se réactive
automatiquement à chaque nouveau
démarrage avec la clé ou avec le
bouton "START/STOP".
réactivation
Appuyez de nouveau sur la commande
"eCO Of f".
L
e système est de nouveau actif ; ceci
est signalé par l'extinction du voyant de la
commande et l'affichage d'un message.
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.
A tout moment, appuyez sur la commande
"
eC

O O
f

f
"

pour neutraliser le système.
Ceci est signalé par l'allumage du voyant de la
commande, accompagné de l'affichage d'un
message.
neutralisation
