2015 CITROEN DS4 Notices Demploi (in French)

279

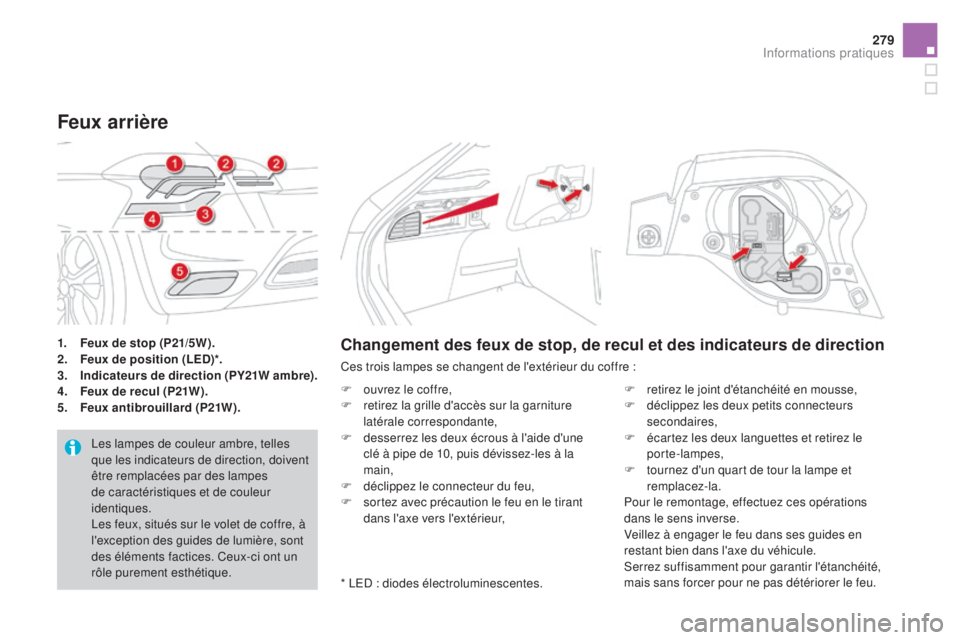

1. feux de stop (P21/5W).
2. fe
ux de position (Le d) *.
3.
ind

icateurs de direction (PY21W ambre).
4.
fe

ux de recul (P21W).
5.
fe

ux antibrouillard (P21W).
feux arrière
Les lampes de couleur ambre, telles
que les indicateurs de direction, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Les feux, situés sur le volet de coffre, à
l'exception des guides de lumière, sont
des éléments factices. Ceux-ci ont un
rôle purement esthétique.
Changement des feux de stop, de recul et des indicateurs de direction
Ces trois lampes se changent de l'extérieur du coffre :
F
o
uvrez le coffre,
F

r
etirez la grille d'accès sur la garniture
latérale correspondante,
F

d
esserrez les deux écrous à l'aide d'une
clé à pipe de 10, puis dévissez-les à la
main,
F

d
éclippez le connecteur du feu,
F

s
ortez avec précaution le feu en le tirant
dans l'axe vers l'extérieur, F

r
etirez le joint d'étanchéité en mousse,
F

d
éclippez les deux petits connecteurs
secondaires,
F

é
cartez les deux languettes et retirez le
porte-lampes,
F

t
ournez d'un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.
Serrez suffisamment pour garantir l'étanchéité,
mais sans forcer pour ne pas détériorer le feu.
* LED : diodes électroluminescentes.
informations pratiques

Changement des guides de
lumière / feux de positionChangement des feux de plaque
minéralogique (W5W)Changement du troisième feu de
stop (Le
d)
Pour le remplacement de ce type de feu à
diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
Pour le remplacement de ce type de lampe
à diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
Pour vous faciliter le démontage, réalisez cette
procédure avec le volet de coffre semi-ouvert.
F

I

nsérez un tournevis fin dans l’encoche à
l’extérieur du transparent.
F

P

oussez-le vers l’extérieur.
F

R

etirez le transparent.
F

R

emplacez la lampe défectueuse.
Pour le remontage, appuyez sur le transparent
pour le clipper.

281
Changement des feux
antibrouillard
Ces lampes se changent de l’extérieur du pare-
chocs arrière :
F
pa
ssez la main sous le pare-chocs,
F

t
ournez d’un quart de tour le porte-lampe
et retirez-le,
F

t
ournez d’un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. Faites attention de ne pas toucher le
pot d’échappement ; risque de brûlures,
si vous changez la lampe dans les
minutes qui suivent la coupure du
contact.
informations pratiques

Changement d’un fusible
La pince d’extraction est fixée au dos du
couvercle de la boîte à fusibles de planche de
bord.
Pour y accéder :
F
d
éclippez le couvercle en tirant la partie
supérieure droite, puis gauche,
F

d
égagez complètement le couvercle et
retournez-le,
accès à l’outillage
F extrayez le support au dos duquel est fixée la pince.

283
installation d’accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d’installer d’autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau CITROËN
ou un atelier qualifié.
CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l’installation d’accessoires auxiliaires
non fournis, non recommandés par
CITROËN et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l’ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Avant de remplacer un fusible, il est nécessaire :
F

d

e connaître la cause de la panne et d’y
remédier,
F
d
’arrêter tous les consommateurs
électriques,
F

d

’immobiliser le véhicule et de couper le
contact,
F

de

repérer le fusible défectueux à l’aide
des tableaux d’affectation et des schémas
présentés dans les pages suivantes.
remplacement d’un fusible
Bonma uvais
Le remplacement d’un fusible
non mentionné dans les tableaux
ci-après pourrait entraîner un
dysfonctionnement grave sur votre
véhicule. Consultez le réseau
CITROËN ou un atelier qualifié. Pince
Pour intervenir sur un fusible, il est impératif :
F

d

’utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l’état de
son filament,
F

de

toujours remplacer le fusible défectueux
par un fusible d’intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d’incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l’équipement électrique par le réseau
CITROËN ou par un atelier qualifié.
informations pratiques

fusibles dans la planche de
bord
Les boîtiers de fusibles sont situés dans la
partie inférieure de la planche de bord (côté
gauche).
accès aux fusibles
F Voir le paragraphe "Accès à l’outillage".

285
Boîtier 1
fus
ible n
°int
ensité
fo
nctions
f

8 3
a
S
irène alarme, calculateur alarme.
f1310

a
A
llume-cigares.
f1410

a
P
rise 12 V coffre.
f

16 3
a
E
clairage grand rangement multifonctionnel, lecteurs de
carte arrière, éclairage boîte à gants.
f17 3

a
E
clairage pare-soleil, lecteurs de carte avant.
f

28 15
a
Aut
oradio, autoradio (post-équipement).
f

30 20
a
E
ssuie-vitre arrière.
f3210

a
A
mplificateur Hi-Fi.
Boîtier 2
fus

ible n
°int
ensité
fo
nctions
f

36 15
a
P
rise 12 V arrière.
f37-N

on utilisé.
f

38 -Non utilisé.
f

39 -Non utilisé.
f4

0 25
a
P
rise 230 V / 50 Hz.tableaux des fusibles
informations pratiques

La boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).accès aux fusibles
F Déclippez le couvercle.
F R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l’étanchéité de la boîte à fusibles.
fusibles dans le
compartiment moteur
