2015 CITROEN DS4 Notices Demploi (in French)

287
fusible n°int ensitéfo nctions
f

19 30
a
Pe
tite / Grande vitesse essuie-vitre avant.
f

20 15
a
P
ompe lave-vitres avant et arrière.
f212

0 a
P
ompe lave-projecteurs.
f

22 15
a
A
vertisseur sonore.
f

23 15
a
F
eu de route droit.
f

24 15
a
F
eu de route gauche.
f

27 5
a
F
eu de croisement gauche.
f

28 5
a
F
eu de croisement droit.
tableau des fusibles
informations pratiques

Batterie 12 V
La batterie est située sous le capot moteur.
Pour accéder à la borne (+) :
F
d
éverrouillez le capot en actionnant la
commande intérieure, puis la commande
extérieure,
F

s
oulevez le capot, puis fixez-le avec sa
béquille,
F

s
oulevez le cache plastique pour accéder à
la borne (+).
accès à la batterie
Après le remontage de la batterie, le
Stop & Start ne sera actif qu’après une
immobilisation continue du véhicule,
dont la durée dépend des conditions
climatiques et de l’état de charge de la
batterie ( jusqu’à environ 8 heures). La présence de cette étiquette,
notamment avec le Stop & Start,
indique l’utilisation d’une batterie
au plomb 12 V de technologie et de
caractéristiques spécifiques, qui
nécessite, en cas de débranchement
ou de remplacement, l’intervention
exclusive du réseau CITROËN ou d’un
atelier qualifié.
Mode opératoire pour démarrer le moteur à
partir d’une autre batterie ou pour recharger
votre batterie déchargée.

289
F Retirez le cache plastique de la borne (+), si votre véhicule en est équipé.
F

C
onnectez le câble rouge à la borne (+) de
la batterie en panne
a
, p
uis à la borne (+)
de la batterie de secours B .
F

C
onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours


B (ou au point de masse du
véhicule dépanneur).
F

C
onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne (ou sur le support moteur). F

D
émarrez le moteur du véhicule dépanneur
et laissez-le tourner pendant quelques
minutes.
F
A
ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
S
i le moteur ne démarre pas
immédiatement, coupez le contact
et attendez quelques instants avant
d’effectuer une nouvelle tentative.
démarrer à partir d'une
autre batterie
Vérifiez au préalable que la batterie
de secours a une tension nominale de
12
V et une capacité au minimum égale
à celle de la batterie déchargée.
Ne démarrez pas le moteur en
branchant un chargeur de batterie.
Ne débranchez pas la borne (+) quand
le moteur tourne.
avant débranchement
Avant de procéder au débranchement de la
batterie, vous devez attendre 2 minutes après
la coupure du contact.
Fermez les vitres et les portes avant de
débrancher la batterie.
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l’aide
d’une batterie de secours (externe ou d’un
autre véhicule) et de câbles de secours.
F
A
ttendez le retour au ralenti, puis
débranchez les câbles de secours dans
l’ordre inverse.
F
R
emettez en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
informations pratiques

recharger la batterie avec
un chargeur de batterie
F Débranchez la batterie du véhicule.
F R espectez les instructions d’utilisation
données par le fabricant du chargeur.
F

R
ebranchez la batterie en commençant par
la borne (-).
F

V
érifiez la propreté des bornes et des
cosses. Si elles sont couvertes de sulfate
(dépôt blanchâtre ou verdâtre), démontez-
les et nettoyez-les. Avec le Stop & Start, la recharge
de la batterie ne nécessite pas de
débranchement.
réinitialisation après
rebranchement
Après tout rebranchement de la batterie,
mettez le contact et attendez au moins une
minute avant de démarrer, afin de permettre
l'initialisation des systèmes électroniques.
En vous reportant aux rubriques
correspondantes, vous devez réinitialiser vous-
même :
-
l

es lève-vitres électriques séquentiels,
-

l
a date et l'heure,
-

l
es réglages de l'autoradio ou du système
de guidage embarqué.
Vérifiez l'absence de messages
d'erreur ou de témoins d'alerte après la
remise du contact.
Toutefois, si après ces manipulations,
de légères perturbations subsistent,
consultez le réseau CITROËN ou un
atelier qualifié.
F

P

ositionnez le collier
e
ouvert du câble sur
la borne (+) de la batterie.
F

A

ppuyez verticalement sur le collier pour
bien le positionner contre la batterie.
F

V

errouillez le collier en rabaissant la
palette


d
.
rebranchement
de la borne (+)
dé
branchement
de la borne (+)
F Relevez la palette
d au maximum pour
déverrouiller le collier e.
N
e forcez pas en appuyant sur
la palette, car si le collier est mal
positionné, le verrouillage est alors
impossible ; recommencez la procédure.

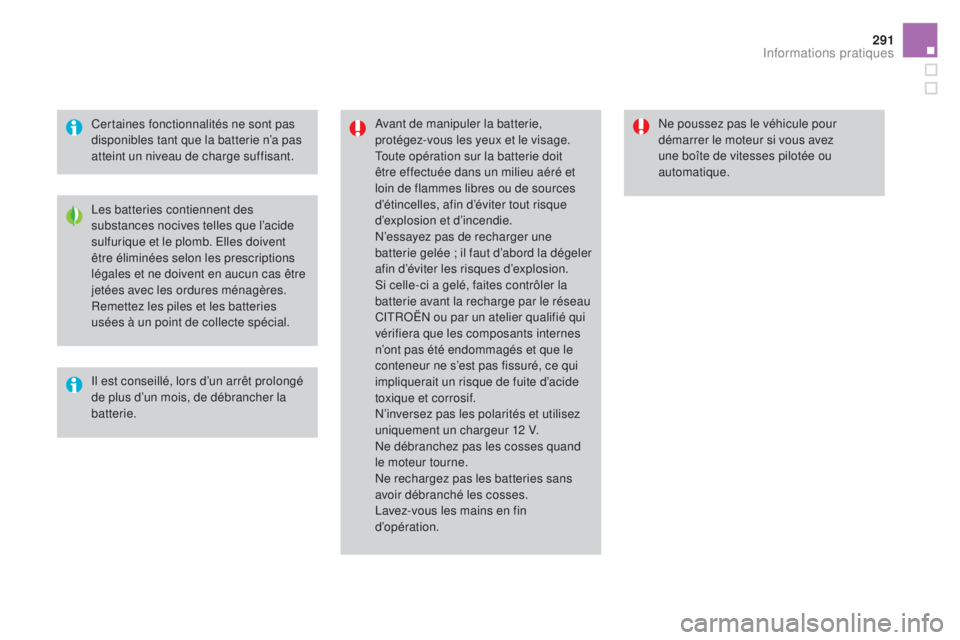

291
Certaines fonctionnalités ne sont pas
disponibles tant que la batterie n’a pas
atteint un niveau de charge suffisant.Avant de manipuler la batterie,
protégez-vous les yeux et le visage.
Toute opération sur la batterie doit
être effectuée dans un milieu aéré et
loin de flammes libres ou de sources
d’étincelles, afin d’éviter tout risque
d’explosion et d’incendie.
N’essayez pas de recharger une
batterie gelée ; il faut d’abord la dégeler
afin d’éviter les risques d’explosion.
Si celle-ci a gelé, faites contrôler la
batterie avant la recharge par le réseau
CITROËN ou par un atelier qualifié qui
vérifiera que les composants internes
n’ont pas été endommagés et que le
conteneur ne s’est pas fissuré, ce qui
impliquerait un risque de fuite d’acide
toxique et corrosif.
N’inversez pas les polarités et utilisez
uniquement un chargeur 12 V.
Ne débranchez pas les cosses quand
le moteur tourne.
Ne rechargez pas les batteries sans
avoir débranché les cosses.
Lavez-vous les mains en fin
d’opération.
Il est conseillé, lors d’un arrêt prolongé
de plus d’un mois, de débrancher la
batterie. Les batteries contiennent des
substances nocives telles que l’acide
sulfurique et le plomb. Elles doivent
être éliminées selon les prescriptions
légales et ne doivent en aucun cas être
jetées avec les ordures ménagères.
Remettez les piles et les batteries
usées à un point de collecte spécial. Ne poussez pas le véhicule pour
démarrer le moteur si vous avez
une boîte de vitesses pilotée ou
automatique.
informations pratiques

Mode économie d’énergieSystème gérant la durée d’utilisation de certaines fonctions pour préserver une charge suffisante
de la batterie.
Après l’arrêt du moteur, vous pouvez encore utiliser, pendant une durée cumulée maximale de
trente minutes, des fonctions telles que l’autoradio, les essuie-vitres, les feux de croisement, les
plafonniers...Ce temps peut être fortement réduit si
la charge de la batterie est faible.
Une batterie déchargée ne permet
pas le démarrage du moteur (voir
paragraphe correspondant).
Si une communication téléphonique
est engagée au même moment avec
le système de navigation, elle sera
interrompue au bout de 10 minutes.
entrée dans le mode
Une fois ce temps écoulé, un message d’entrée
en mode économie d’énergie apparaît sur
l’écran et les fonctions actives sont mises en
veille.
sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
F

P
our retrouver l’usage immédiat de ces
fonctions, démarrez le moteur et le laissez-
le tourner quelques instants.
Le temps dont vous disposerez alors sera le
double du temps de mise en route du moteur.
Néanmoins, ce temps sera toujours compris
entre cinq et trente minutes.
Mode délestageSystème gérant l’utilisation de certaines
fonctions par rapport au niveau d’énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l’air conditionné, le dégivrage de la lunette
arrière...
Les fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent.

293
Changement d’un balai d’essuie-vitre
avant démontage d’un balai
avant
F Dans la minute qui suit la coupure du contact, actionnez la commande d’essuie-
vitre pour positionner les balais en milieu
de pare-brise.
démontage
F Soulevez le bras correspondant.
F D éclippez le balai et retirez-le.
remontage
F Mettez en place le nouveau balai correspondant et clippez-le.
F

R
abattez le bras avec précaution.
après remontage d’un balai
avant
F Mettez le contact.
F A ctionnez de nouveau la commande
d’essuie-vitre pour ranger les balais.
Écran grand froid*
montage
F Présentez l'écran grand froid devant la partie basse du pare-chocs avant.
F

A
ppuyez sur son pourtour pour clipper tour
à tour ses clips de fixation.
démontage
F À l'aide d'un tournevis, faites levier pour déclipper tour à tour chaque clip de
fixation.
N'oubliez pas de retirer l'écran grand
froid en cas de :
-
t

empérature extérieure supérieure
à 10°C,
-


remorquage,
-

v
itesse supérieure à 120 km/h.
Dispositif amovible permettant d'éviter
l'amoncellement de neige au niveau du
ventilateur de refroidissement du radiateur.
* Selon pays de commercialisation.
informations pratiques

Pose des barres de toit
Pour des raisons de sécurité et pour éviter
d'endommager le toit, il est impératif d'utiliser
les barres de toit transversales homologuées
pour votre véhicule.Pour installer les barres de toit, vous devez les
fixer exclusivement aux quatre points d'ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu'elles
sont fermées.
Retirez les caches de protection en faisant
levier à l'aide d'un tournevis. Faites attention à
ne pas rayer la peinture.
Les fixations des barres de toit comportent
un goujon qu'il faut introduire dans l'orifice de
chacun des points d'ancrage.
Respectez les consignes de montage et les
conditions d'utilisation indiquées dans la notice
livrée avec les barres de toit.
Conservez les caches de protection pour les
remettre après utilisation et démontage des
barres de toit. Charge maximale répartie sur les
barres de toit, pour une hauteur de
chargement ne dépassant pas 40 cm
(sauf porte-vélos) :
-

a
vec modèle de barres de toit à
patins de 90 mm : 50 kg ,
-

a
vec modèle de barres de toit à
patins de 15 0 mm : 80 kg.
Pour plus d'informations, consultez le
réseau CITROËN ou un atelier qualifié.
Si la hauteur dépasse 40 cm, adaptez
la vitesse du véhicule en fonction
du profil de la route, afin de ne pas
endommager les barres de toit et les
fixations sur le véhicule.
Veuillez vous référer à la législation locale afin de respecter la réglementation du transport
d'objets plus longs que le véhicule.
