2015 CITROEN C3 PICASSO Eksploatavimo vadovas (in Lithuanian)

167
C3Picasso_lt_Chap11_informations-pratiques_ed01-2014
Diodinių (LED) dienos šviesų
lempučių pakeitimas
Norėdami pakeisti šio tipo diodines lemputes
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Šoninio integruoto posūkių
rodiklio pakeitimas
Norėdami įsigyti posūkių rodiklį
kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.Atsiradus sunkumų keičiant šias
lemputes, jūs taip pat galite kreiptis
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Nuimdami posūkių rodiklį:
-

b
ūkite atidūs, kad atsuktuvu
nepažeistumėte automobilio dažyto
paviršiaus,
-
t
aip pat būkite atsargūs, kad laidas ir
jungtis nenuslystų į sparno vidų.
Uždėdami posūkių rodiklį atlikite veiksmus
atvirkštine tvarka.
F

U

žkiškite atsuktuvą už posūkių rodiklio
šono.
F

P

aspauskite atsuktuvu kaip svirtele, kad
posūkių rodikis išsiimtų.
F

A

tjunkite posūkių rodiklio laidą.
F

P

akeiskite visą posūkių rodiklio blokelį.
11
Praktinė informacija

168
C3Picasso_lt_Chap11_informations-pratiques_ed01-2014

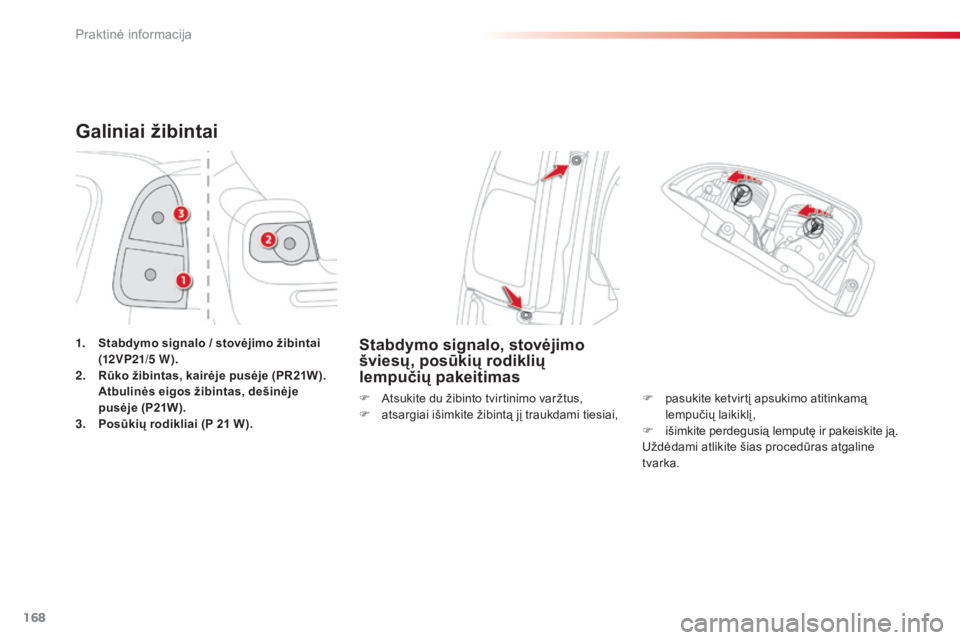

Galiniai žibintai
1. Stabdymo signalo / stovėjimo žibintai (12V P21/5 W ).
2.
R

ūko žibintas, kairėje pusėje (PR21W).


A
tbulinės eigos žibintas, dešinėje
pusėje (P21W).
3.
P

osūkių rodikliai (P 21 W).Stabdymo signalo, stovėjimo
šviesų, posūkių rodiklių
lempučių pakeitimas
F pasukite ketvirtį apsukimo atitinkamą lempučių laikiklį,
F

i
šimkite perdegusią lemputę ir pakeiskite ją.
Uždėdami atlikite šias procedūras atgaline
tvarka.
F
A
tsukite du žibinto tvirtinimo varžtus,
F
a
tsargiai išimkite žibintą jį traukdami tiesiai,
Praktinė informacija

169
C3Picasso_lt_Chap11_informations-pratiques_ed01-2014
Rūko / atbulinės eigos žibinto
lempučių pakeitimas
F Atidarykite bagažinę,
F dv iem atsuktuvais paspauskite liežuvėlius,
F

a
tjunkite žibinto jungtį,
F

p
asukite ketvirtį apsukimo lempučių laikiklį,
F

i
šimkite lemputę ir pakeiskite ją.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Trečiojo stabdymo signalo
lemputės pakeitimas
(4
lemputės W5W)
F Atidarykite bagažinę,
F n uimkite du dangtelius, esančius ant
bagažinės apmušalo,
F

dv
iem atsuktuvais paspauskite žibinto
korpusą ir jį ištraukite iš jo vietos,
F

pa
sukite ketvirtį apsukimo atitinkamos
perdegusios lemputės laikiklį,
F

i
štraukite lemputę ir ją pakeiskite.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
Numerio ženklo apšvietimo
lemputės pakeitimas (W5W)
F Įkiškite ploną atsuktuvą į vieną iš išorinių peršviečiamojo dangtelio skylučių,
F

p
atraukite jį į išorę ir atkabinkite,
F

i
šimkite peršviečiamą jį dangtelį,
F

i
šimkite lemputę ir ją pakeiskite.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka.
11
Praktinė informacija

170
C3Picasso_lt_Chap11_informations-pratiques_ed01-2014
Vidaus apšvietimas
Plafonai (1 / W5W)
Plonu atsuktuvu atsekite žibinto 1 dangtelį iš
m ygtukų pusės ir galėsite pakeisti perdegusią
lemputę.
Lemputės skaitymui (2 / W5W)
Atsekite lemputės dangtelį. Kad pasiektumėte
perdegusią lemputę, jei būtina, atsekite
atitinkamos lemputės 2
dangtelį.
Kojų ertmės šviestuvai (W5W)
Atsekite dangtelį naudodamiesi plonu
atsuktuvu ir galėsite pasiekti perdegusią
lemputę.
Diodinis prislopintas apšvietimas
ant priekinio plafono
Norėdami pakeisti diodinę apšvietimo lemputę
kreipkitės į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
Praktinė informacija

171
C3Picasso_lt_Chap11_informations-pratiques_ed01-2014

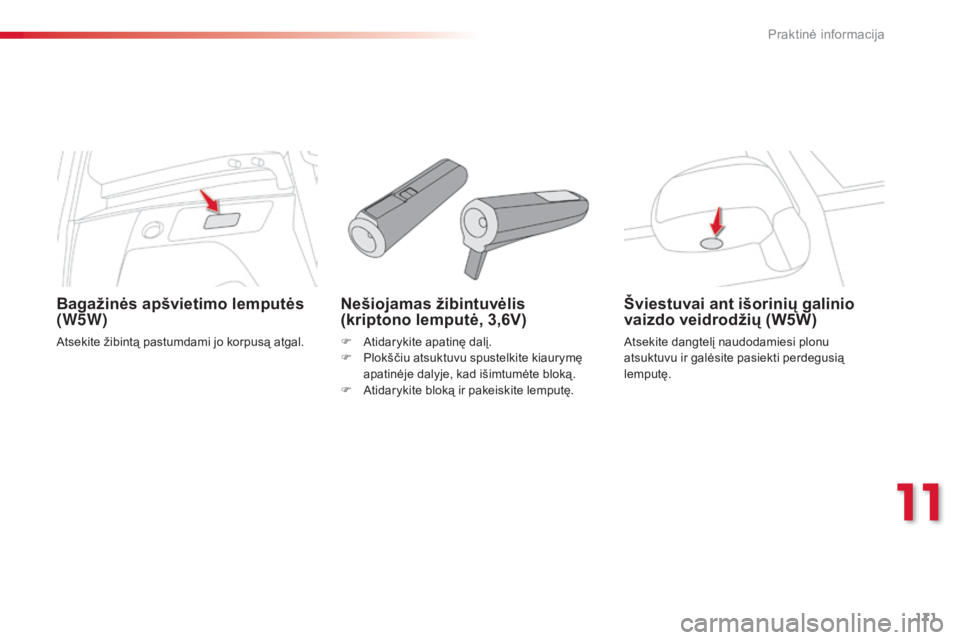

Nešiojamas žibintuvėlis
(kriptono lemputė, 3,6V)
F Atidarykite apatinę dalį.
F P lokščiu atsuktuvu spustelkite kiaurymę
apatinėje dalyje, kad išimtumėte bloką.
F

A
tidarykite bloką ir pakeiskite lemputę.
Šviestuvai ant išorinių galinio
vaizdo veidrodžių (W5W)
Atsekite dangtelį naudodamiesi plonu
atsuktuvu ir galėsite pasiekti perdegusią
lemputę.
Bagažinės apšvietimo lemputės
(W5W)
Atsekite žibintą pastumdami jo korpusą atgal.
11
Praktinė informacija

172
C3Picasso_lt_Chap11_informations-pratiques_ed01-2014
Saugiklio pakeitimasAprašoma, kaip pakeisti perdegusį saugiklį nauju saugikliu, kad būtų atkurtas atitinkamos funkcijos veikimas.
Išėmimo pincetas ir vietos pakeitimui skirtiems
saugikliams yra ant priekinio skydo saugiklių
blokelio dangtelio.
Norėdami pasiekti saugiklius ir pincetą:
F
a
tkabinkite dangtelį traukdami jo šoną ,
F

v
isai nuimkite dangtelį,
F

i
šimkite pincetą.
Saugiklio pakeitimas
Prieš keičiant saugiklį būtina sužinoti gedimo
priežastį ir jį pataisyti.
F
N
ustatykite perdegusį saugiklį žiūrėdami į
jo siūlelio būklę.
F

N
orėdami ištraukti saugiklį iš jo lizdo
naudokite specialų pincetą.
F

Pe
rdegusį saugiklį visada keiskite tokio
paties laidumo saugikliu.
F

P
atikrinkite, ar atitinka ant blokelio
užrašytas numeris, viršuje užrašytas
laidumas ir knygelėje esančių lentelių
duomenys. Geras
BlogasCITROËN neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
CITROËN konstruktorių nenumatyta ir
nerekomenduota papildoma įranga arba
ji buvo įmontuota ne pagal instrukcijas,
ir neprisiima padengti išlaidų, susijusių
su jūsų automobilio būklės atkūrimu,
-
ypač kai visų į jungtų papildomų
prietaisų srovės stiprumas viršija
10
mil

iamperų.Papildomos įrangos
įmontavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai
elektros įrangos komplektuotei.
Prieš įrengdami savo automobilyje
kitokius elektrinius prietaisus arba
papildomą įrangą pasikonsultuokite
CITROËN tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
Turimi įrankiai
Praktinė informacija

173
C3Picasso_lt_Chap11_informations-pratiques_ed01-2014
Prietaisų skydelyje įrengti
saugikliai
Saugiklių blokelis yra įrengtas apatinėje
priekinio skydo dalyje (kairėje pusėje).
Priėjimas prie saugiklių
F Žr. skirsnį "Turimi įrankiai".
Saugiklių lentelės
Saugiklis Nr.LaidumasFunkcijos
FH36 5
A Priekabos elektros funkcijų blokelis.
FH37 15


A
Turistinės priekabos papildomos įrangos lizdo maitinimas.
FH38 20 ATechninės pagalbos navigacija.
FH39 20
ASėdynių šildymas.
FH40 30
APriekabos jungčių blokelis.
Saugiklis Nr.Laidumas Funkcijos
F1 15


A Galinio stiklo valytuvas.
F2 -Nenaudojamas.
F3 5
A Oro pagalvių ir pirotechninių įtempiklių procesorius.
F4 10


A Vairo kampo jutiklis, oro kondicionierius, sankabos kontaktinis
jungiklis, dalelių filtro siurblys, diagnostikos lizdas, oro
debitomatis.
F5 30
A Stiklų kėliklių skydelis, keleivio stiklo kėliklio jungiklis, priekinio
stiklo kėliklio varikliukas.
F6 30
A Galinių stiklų kėliklių ir vairuotojo stiklo kėliklio varikliukai.
F7 5
A
Priekiniai plafonai ir skaitymo šviestuvai, daiktadėžės
apšvietimas, nešiojamas šviestuvas, galinės skaitymo lempelės.
11
Praktinė informacija

174
C3Picasso_lt_Chap11_informations-pratiques_ed01-2014
Saugiklis Nr.LaidumasFunkcijos
F8 20
A Daugiafunkcinis ekranas, automagnetola, radijo navigacija.
F9 30
A Automagnetola (ne originali), 12
V lizdas.
F10 15


A Prie vairo įrengti jungikliai.
F11 15


A Signalizacija, diagnostikos lizdas.
F12 15


A Lietaus/šviesos jutiklis, priekabos jungčių blokelis.
F13 5
A
Pagrindinis stabdymo signalo kontaktinis jungiklis, variklio valdymo blokelis.
F14 15 APastatymo pagalbos procesorius, saugos diržų lempučių displėjus,
oro pagalvių procesorius, prietaisų skydelis, oro kondicionierius,
USB blokelis.
F15 30
AUžrakinimas.
F16 -Nenaudojamas.
F17 40
AGalinio stiklo ir veidrodžių šildymas.
SH -STOVĖJIMO Šuntas.
Praktinė informacija
