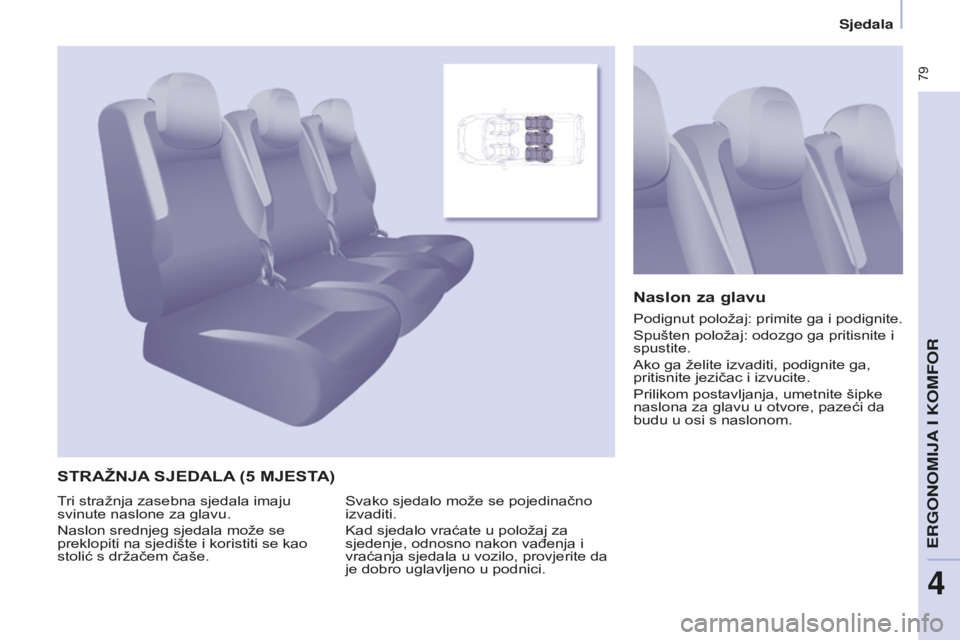

STRAŽNJA SJEDALA (5 MJESTA ) Naslon za glavu
svako sjedalo može se pojedinačno
izvaditi.
k

ad sjedalo vraćate u položaj za
sjedenje, odnosno nakon vađenja i
vraćanja sjedala u vozilo, provjerite da
je dobro uglavljeno u podnici.
Tri stražnja zasebna sjedala imaju
svinute naslone za glavu.
n

aslon srednjeg sjedala može se
preklopiti na sjedište i koristiti se kao
stolić s držačem čaše. Podignut položaj: primite ga i podignite.
s

pušten položaj: odozgo ga pritisnite i
spustite.
a
ko ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi s naslonom.
ERGONOMIJA IKOMFOR
4
Sjedala

80
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015
Nagib naslonaPreklapanje naslona u položaj
stolića Vraćanje naslona u osnovni
položaj
Potpuno preklapanje sjedala Vraćanje sjedala u osnovni
položaj
- Pritisnite ručicu i podesite nagib
naslona.
-

Povucite ručicu i naslon preklopite
na sjedište.
n

a stolić ne stavljajte tvrde ili teške
predmete.
o ni bi u slučaju naglog
kočenja ili sudara mogli postati opasni
projektili. -
o slobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
Provjerite da je dobro uglavljen u
osnovnom položaju.
-

Povucite ručicu i preklopite naslon
u položaj stolića.
-


Podignite šipku iza sjedala da ga
oslobodite od stražnjih pričvrsnih
mjesta.
-


Cijelo sjedalo zakrećite prema
naprijed dok se ne uglavi.-


Gurnite crvenu ručicu.
-

s jedalo zakrenite prema natrag i
uglavite ga u stražnjim pričvrsnim
mjestima.
-

Povlačenjem ručice uspravite
naslon.
-


Provjerite da su sjedala dobro
uglavljena.Prije vraćanja u osnovni položaj,
provjerite da na pričvrsnim
mjestima nema nikakvih
predmeta koji bi ometali ispravno
uglavljivanje sjedala.
Sjedala

81
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015
Vađenje sjedala
- Po potrebi, pomaknite prednje
sjedalo prema naprijed i spustite
naslon za glavu.
-

Potpuno preklopite sjedalo.
Primjena u praksi
nakon pojedinih rukovanja:
-
izvađeni naslon za glavu mora se
spremiti i pričvrstiti za neki nosač,
-


provjerite položaj sigurnosnih
pojasa, da ih putnici mogu lako
dosegnuti i zakopčati,
-


svaki putnik mora namjestiti i
zakopčati svoj sigurnosni pojas.
Pogledajte prethodno opisani
postupak potpunog preklapanja
sjedala.
-


Pritisnite crvenu polugu za
oslobađanja prednjih nogu.
-

n
e otpuštajte polugu dok sjedalo
ne bude nagnuto za oko 45° prema
natrag.
-
o
tpustite polugu.
-
s
jedalo vertikalno podignite do
krajnjeg položaja pričvrsnih mjesta.
-
s
jedalo uspravite zakretanjem
prema naprijed i podizanjem.
Vraćanje sjedala u osnovni
položaj
- nagnite sjedalo za 45° prema
naprijed.
-
k uke stavite između dvije šipke.
-
z akrenite sjedalo i uglavite ga u
stražnjim pričvrsnim mjestima.
-

Povlačenjem ručice postavite
naslon u osnovni položaj.
-


Podignite naslon za glavu. Prije vraćanja u osnovni položaj,
provjerite da na pričvrsnim
mjestima nema nikakvih
predmeta koji bi ometali ispravno
uglavljivanje sjedala.
ERGONOMIJA IKOMFOR
4
Sjedala

82
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015
Naslon za glavu
naslon za glavu ima svinuti profil.
Podignut položaj: pritisnite jezičac,
primite ga i podignite.
s

pušten položaj: gurnite jezičac,
pritisnite ga odozgo i spustite ga.
a

ko ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite.
s

premite ga u vozilu i pričvrstite ga.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi naslona sjedala.
s

vako sjedalo može se izvaditi, a
postaviti se mora na određeno mjesto,
označeno na njegovoj naljepnici.
s

jedala u 2. i 3. redu su nezavisna i
modularna.
STRAŽNJA SJEDALA (7 MJESTA )
Sjedala

83
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015
LIjevo bočno sjedalo
Tipovi sjedala u 2. redu
Tipovi sjedala u 3. redu
Središnje sjedaloDesno bočno sjedalo
Desno bočno sjedalo
Lijevo bočno sjedalo
ERGONOMIJA IKOMFOR
4
Sjedala

84
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015
Nagib naslona
-
Pritisnite ručicu i podesite nagib.
Preklapanje naslona u položaj
stolića
-

d o kraja spustite naslon za glavu.
-

Pritisnite ručicu i preklopite naslon
na sjedište. V

raćanje naslona u položaj za
sjedenje
- o slobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
-
Provjerite da je sve dobro
uglavljeno.
Potpuno preklapanje sjedala
-

Preklopite naslon u položaj stolića.
-


Povlačenjem crvenog remena iza
sjedala izvadite noge sjedala iz
pričvrsnih mjesta u podnici.
-


Cijelo sjedalo zakrenite prema
naprijed.
Modularnost sjedala u 2. reduVraćanje u položaj za sjedenje
- z akrenite sjedalo prema natrag.
Prije zakretanja sjedala pazite:
-

da putnici u 3. redu sjedala
nogama ne prekrivaju
pričvrsna mjesta u podnici,
-


na dobru ugavljenost sjedala u
podnici,
-


da je sigurnosni pojas na
dohvatu putnika.
Sjedala

85
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015
Modularnost sjedala u 3. redu
Preklapanje naslona u položaj
stolića
- d o kraja spustite naslon za glavu.
-

Pritisnite ručicu i preklopite naslon
na sjedište.
V

raćanje naslona u osnovni položaj
-
o slobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
-

Provjerite da je sve dobro
uglavljeno. V

raćanje sjedala u osnovni položaj
-
Gurnite crvenu ručicu.
-

z akrenite cijelo sjedalo prema
natrag.
Potpuno preklapanje sjedala
-

Preklopite naslon u položaj stolića.
-


Podizanjem ručke s crvenim
remenom iza sjedala izvadite noge
sjedala iz njihovih pričvrsnih mjesta
u podnici.
-

z akrenite cijelo sjedalo prema
naprijed. Pazite:
-

na dobru uglavljenost sjedala
u podnici,
-


da je sigurnosni pojas na
dohvatu putnika.
ERGONOMIJA IKOMFOR
4
Sjedala

86
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2015
3. red sjedala: ulazak i izlazak
Ulazak
-
Preklopite naslon sjedala u 2. redu
u položaj stolića.
Izlazak
-

d o kraja spustite naslon za glavu.
-

Pritisnite žutu ručicu na poleđini
naslona sjedala u 2. redu.
-


Preklopite naslon u položaj stolića. Pazite da je središnji pojas dobro
spremljen u udubljenju u oblozi
stropa.
-


Potpuno preklopite sjedalo, kako
biste oslobodili pristup sjedalu. -


Povucite crveni remen i potpuno
preklopite sjedalo.
-
z akrenite cijelo sjedalo prema
naprijed.
-
i zađite kroz bočna vrata.
Prije vraćanja sjedala u osnovni
položaj, provjerite da putnici u
3. redu nogama ne prekrivaju
pričvrsna mjesta sjedala u 2. redu.
