2015 CITROEN BERLINGO MULTISPACE Kezelési útmutató (in Hungarian)

183
Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015
hátsó lámpák
Ehhez a művelethez szükség van
a kerékcseréhez rendszeresített
szerszámok között található kulcsra.Visszaszereléskor ügyeljen a
nyelvek és a tápellátó kábel
megfelelő elhelyezésére, nehogy
becsípődjön.
Egy hátsó irányjelző izzójának cseréjét
követően az újrainicializálás időtartama
meghaladhatja a 2
percet.
-
A foglalat kiemeléséhez nyomja
szét a négy nyelvet.
-

Könnyedén nyomja meg, és az
óramutató járásával ellentétes
irányban elfordítva emelje ki a
hibás izzót.
-


Cserélje ki az izzót.
A

lámpatest eltávolításakor:
-

csomagtérajtó esetén húzza a

lámpatestet a gépjármű közepe felé,
-

szárnyasajtó esetén húzza az
egységet maga felé.
Az izzókkal kapcsolatos bővebb
információkért tanulmányozza az
„Izzótípusok” c. részt.
1.


Féklámpa / helyzetjelző lámpák


B típus

, P 21/5

W - 21/5W
2.

Irányjelzők


B típus

, PY21W - 21W
(borostyánszínű)
3.

T

olatólámpa
B típus

, P21W - 21W
4.

Ködfényszóró


B típus

, P21W - 21W
Mosás nagynyomású vízsugárral Ha a makacs szennyeződések
eltávolításához ezt a mosási
módot választja, a fényszórók
védőrétegének és szigetelésének
megóvása érdekében a vízsugárral
kerülje el a fényszórókat és azok
közvetlen környékét. Lásd 9. fejezet, „Kerékcsere” c.
rész.
- Határozza meg a hibás izzó helyét, majd

180°-os szögben nyissa ki a hátsó ajtókat.
Lásd 3. fejezet, „Nyílászárók” c
rész.
-

Csavarozza ki a két rögzítőcsavart
a kulccsal.
-


Kívülről húzza meg a lámpatestet.
-

t
artsa meg a lámpatestet, és kösse
ki az elektromos csatlakozót.
57.40
57.40
57.40
57.40
GYORsseGélY
8
izz

184
Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015
Rendszámtábla-világítás
- Csavarja ki a két anyacsavart.
-
Nyomja meg a szárakat.
-


Ha szükséges, a lámpatest
kivételéhez kösse ki a csatlakozót.
-


Cserélje ki az izzót.
Kiegészítő féklámpa
A típus, W16W - 16W
A típus, W5W - 5

W
c

somagtérajtós változat
-

Csavarhúzó segítségével távolítsa
el az átlátszó műanyag burát.
-


Cserélje ki az izzót.
-


Helyezze vissza az átlátszó
műanyag burát, és nyomja meg. Szárnyasajtós változat
-


Pattintsa le a belső burkolatot.
-


A

nyelv széthúzásával kösse ki a
csatlakozót.
-

Fordítsa el negyed fordulattal
az izzófoglalatot az óramutató
járásával ellentétes irányba.
-


Cserélje ki az izzót.
-


Helyezze vissza az izzófoglalatot,
és kösse vissza a csatlakozót.
-


T

egye vissza a helyére a borítást.204.21
204.21 57.40
57.40
57.40
izz

185
Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015
BIZTOSíTÉKCSERE
A biztosítékdobozok a következő
helyeken találhatók:
-
a műszerfal alsó részén, a bal
oldalon (a fedél mögött),
-


a motorháztető alatt (az
akkumulátor mellett).
Kizárólag azoknak a biztosítékoknak
az adatait közöljük, melyek cseréjét
- a műszerfal jobb oldalán, az
aprócikktároló mögött elhelyezett
csipesz segítségével - a felhasználó
maga is elvégezheti.

m inden egyéb
beavatkozás esetén forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez.
A biztosíték kivétele és
behelyezése
A hibás biztosítékot minden esetben
azonos műszaki jellemzőkkel
rendelkező biztosítékra cserélje ki.
Szakemberek figyelmébe:
a biztosítékokra és relékre
vonatkozó teljes körű tájékozódás
érdekében tanulmányozza a
hálózatban hozzáférhető „Módszerek”
dokumentumok kapcsolási rajzait.
A CITROËN semminemű felelősséget
nem vállal a nem a C
it
ROËN
hálózat által ajánlott, forgalmazott
vagy nem az előírásainak megfelelő
módon beszerelt kiegészítő
tartozékok használatából adódó
meghibásodásokért, illetve az azok
elhárításából fakadó költségekért,
különösen, ha a csatlakoztatott
berendezések összes áramfelvétele
meghaladja a 10

m
a
-t. A biztosíték cseréje előtt feltétlenül ki
kell deríteni és meg kell szüntetni a
hiba kiváltó okát.
●

Használja a csipeszt.
55.62
55.62
BIZTOSíTÉKCSERE
GYORsseGélY
8
Biztos

186
Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015

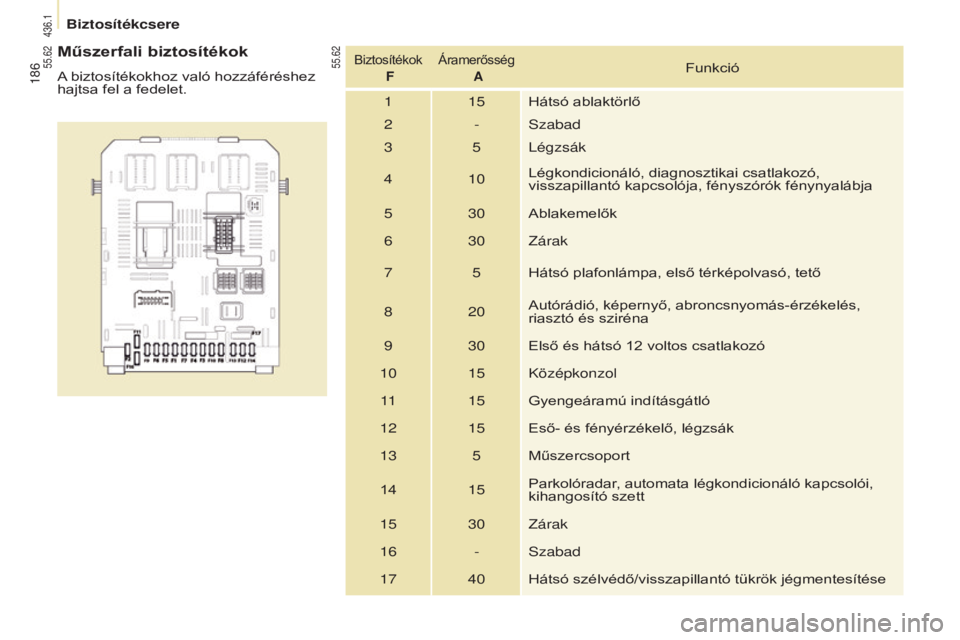

Műszerfali biztosítékok
A biztosítékokhoz való hozzáféréshez
hajtsa fel a fedelet.
Biztosítékok F Áramerősség
AFunkció
1 15 Hátsó ablaktörlő
2 -
s

zabad
3 5
l

égzsák
4 10Légkondicionáló, diagnosztikai csatlakozó,
visszapillantó kapcsolója, fényszórók fénynyalábja
5 30 Ablakemelők
6 30
z

árak
7 5Hátsó plafonlámpa, első térképolvasó, tető
8 20 Autórádió, képernyő, abroncsnyomás-érzékelés,
riasztó és sziréna
9 30 Első és hátsó 12

voltos csatlakozó
10 15 Középkonzol 11 15Gyengeáramú indításgátló
12 15 Eső- és fényérzékelő, légzsák
13 5 Műszercsoport
14 15Parkolóradar, automata légkondicionáló kapcsolói,
kihangosító szett
15 30
z

árak
16 -
s

zabad
17 40 Hátsó szélvédő/visszapillantó tükrök jégmentesítése55.62
55.62
Biztos

187
Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015
Utastéri biztosítékok
Biztosítékok F Áramerősség
AFunkció
1 -
s

zabad
2 20 Ülésfűtés
3 -
s

zabad
4 15Behajtható visszapillantó tükrök reléje
5 15 Hűtőberendezés csatlakozójának reléje
55.62
55.62
GYORsseGélY
8
Biztos

188
Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015
Motortéri biztosítékok
A biztosítékokhoz való hozzáféréshez
a motorháztető kinyitását követően
pattintsa ki és hajtsa fel a megfelelő
dobozt.
Biztosítékok F Áramerősség
AFunkció
1 20 Motorellenőrzés
2 15 Kürt
3 10 Első és hátsó ablakmosó-szivattyú
4 20Fényszórómosó-szivattyú
5 15
m

otoralkatrészek
6 10 Kormányszög-érzékelő, ESC
7 10 Fékérintkező, tengelykapcsoló-érzékelő
8 25 Önindító
9 10 Fényszórók fénynyalábállító motorja, park
vezérlőegység
10 30
m

otoralkatrészek
11 40
s

zabad
12 30 Ablaktörlő
13 40 Intelligens kiszolgálóegység
14 30Szivattyú
15 10 Jobb oldali távolsági fényszóró
16 10 Bal oldali távolsági fényszóró
17 15 Jobb oldali tompított fényszóró
18 15 Bal oldali tompított fényszóró55.62
55.62
Biztos

189
Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015
Első ablaktörlő lapátok
speciális helyzeteAz első lapát cseréje
- Emelje fel a kart.
-
Pattintsa ki és szerelje le a lapátot.
-


Szerelje fel az új lapátot.
-


Hajtsa vissza a kart.
A hátsó lapát cseréje
- Emelje fel a kart, pattintsa ki és
szerelje le a lapátot.
-

Szerelje fel az új lapátot és hajtsa
vissza a kart.
ABLAKTöRLŐ LApáT cSERÉjE
- Ha a gyújtás levételét követő egy
percen belül lefelé mozdítja az
ablaktörlő-kapcsolót, a lapátok
a függőleges szélvédőkerettel
párhuzamos helyzetbe állnak
(karbantartási helyzet). Az ablaktörlő lapátok eredeti helyzetbe
történő visszahelyezéséhez adja rá a
gyújtást, és működtesse az ablaktörlő-
kapcsolót.
215.8
215.8
215.8215.8
215.8
215.8
215.8
215.8
ABLAKTöRLŐ LApáT cSERÉjE
GYORsseGélY
8
Ablaktörlőlapát cseréje

190
Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015Berlingo-2-VP_hu_Chap08_aide-rapide_ed01-2015
Felemelés nélkül (négy kerékkel
a talajon)
Mindig vonórudat kell használni.
A gÉpjáRMŰ VONTATáSA
A művelethez szükség van a
kerékcseréhez rendszeresített
szerszámokkal együtt tárolt
vonószemre.
Elölről
- Az alsó részén megnyomva
pattintsa ki a fedelet.
-

Csavarozza be ütközésig a
leszerelhető vonószemet.
hátulról
- Pattintsa ki a fedelet egy
pénzérmével vagy a vonószem
lapos részének a segítségével.
-

Csavarozza be ütközésig a
leszerelhető vonószemet. Álló motorral történő vontatásnál
a fék- és a kormányrásegítés nem
működik.
Felemeléssel (két kerékkel a
talajon)
A gépkocsit tanácsos professzionális
emelőeszköz segítségével felemelni.
Mechanikus sebességváltós
gépjárművek (dízelváltozat)
A mechanikus sebességváltóval
felszerelt gépjárművek esetében a
sebességváltót üresbe kell kapcsolni.
Ha nem tartja be ezt az előírást,
fennáll a veszélye, hogy az erőátviteli
és a fékrendszer bizonyos elemei
károsodnak, illetve hogy az újraindítást
követően a fékrásegítés nem fog
működni.
Lásd 9. fejezet, „Kerékcsere” c.
rész.
162.25
162.25
162.25
162.25
162.25
162.25
162.25
A gÉpjáRMŰ VONTATáSA
A gépjármű vontatása
