2015 CITROEN BERLINGO MULTISPACE Eksploatavimo vadovas (in Lithuanian)

Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015

+ +
Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015
39
Taršos ribojimo sistema SCR
ĮspėjimaiInformacija Sprendimas - veiksmas
Užsidega lemputės UREA, "Service" ir variklio
autodiagnostikos, kai aptinkamas taršos mažinimo
sistemos SCR gedimas. Jei tai yra laikinas sutrikimas, šis įspėjimas dingsta,
kai išmetamųjų dujų taršos emisijos lygis vėl
pasidaro tinkamas.
Nuvažiavus 50
km (30 mylių) be priedo.
Patvirtinamas gedimas, kuris nesiejamas su
variklio blokavimu dėl priedo trūkumo. Galimų nuvažiuoti kilometrų atsargos yra 1100
km.
Nedelsdami kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę, kad automobilis
nesustotų.
Gedimas patvirtintas.
Paskui įjungus kontaktą leistino nuvažiuoti atstumo
atsargos bus rodomos kilometrais (myliomis), o
įspėjimas bus kartojamas kas 30
sekundžių.
Yra pasiekta važiavimo atsargų riba, išmetamųjų
dujų tarša peržengia normos ribas.
Užvesti variklio neįmanoma. Norėdami vėl užvesti variklį jūs būtinai turite
kreiptis į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
- Dyzelinis "BlueHDi"
Vairavimo pultas
PASIRENGIMAS VAŽIUOTI
3

Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015
40
DEGALų MATUOKLISAU š INIMO SKYS č IO
TEMPERA

T ū RA
Kai rodiklis rodo skalėje iki
raudonos zonos: variklio temperatūra
normali.
Sunkiomis eksploatavimo sąlygomis
arba esant aukštai oro temperatūrai
rodyklė gali priartėti prie raudonų
padalų.Ką daryti, jei rodyklė įslenka į
raudonąją zoną:
Sumažinkite automobilio greitį arba
leiskite varikliui veikti tuščiąja eiga.
Ką daryti, jei užsidega lemputė:
-

tuoj pat sustokite ir išjunkite
uždegimo kontaktą. V

ariklio
ventiliatorius dar gali kurį laiką
veikti, maždaug 10 minučių,
-
palaukite, kol variklis atvės, kad
galėtumėte patikrinti aušinimo
skysčio lygį ir

, jei reikia, papildyti.
Kadangi aušinimo sistemoje susidaro
slėgis ir kyla pavojaus nusideginti,
laikykitės šių patarimų:
-
prieš įsikišdami į sistemą palaukite
ne mažiau kaip valandą po variklio
išjungimo,
-

atsukite kamštį 1/4
apsukimo, kad
nukristų slėgis,
-
kai slėgis nukris, patikrinkite lygį
išsiplėtimo bakelyje,
-

jei reikia, nusukite kamštį ir įpilkite
skysčio.
Jei rodyklė vis tiek laikosi raudonoje
zonoje, atlikite patikrinimą CITROËN
tinklo atstovybėje arba kvalifikuotoje
remonto dirbtuvėje.
Skaitykite 7

dalies skyrelį "Lygiai".
Skaitykite 7

dalies skyrelį
"Degalai".
Degalų lygis yra matuojamas kontakto
raktui esant pasuktam į "važiavimo"
padėtį.
Degalų rodiklis rodo skalėje tarp:
-

1:

bakas pilnas, maždaug 60

litrų.
-

0:

pradėtas naudoti rezervas,
lemputė ima degti tolygiai. Signalo
pradžioje rezervinis degalų kiekis
yra maždaug 8

litrai.
Vairavimo pultas

Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015
41
TARš OS MAŽINIMAS
EoBd (European on Board
Diagnosis) yra Europos
automobilių
diagnostikos
sistema, kuri atitinka, šalia
kitų, patvirtintas išmetamųjų
dujų normas:
-

CO (anglies monoksido),
-


HC (nesudegusio angliavandenilio
),
-

NOx (azoto oksidų) arba dalelių,
kurias aptinka deguonies zondai,
įrengti prieš katalizatorių ir už jo.
Apie šių taršos mažinimo įrenginių
gedimą vairuotoją perspėja prietaisų
skydelyje užsideganti ši speciali
kontrolinė lemputė.
Kyla pavojus sugadinti katalizatorių.
Atlikite patikrinimą CITROËN tinklo
atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
NEPAKANKAMO PADANGų SLĖGIO NUSTATYMAS
Ši sistema nuolat tikrina
visų keturių padangų
oro slėgį, kai automobilis
važiuoja.
Slėgio jutikliai yra įrengti
kiekvienos padangos
ventilyje (išskyrus atsarginį ratą).
Sistema įjungia įspėjamąjį signalą,
kai tik nustatomas oro slėgio kritimas
vienoje ar keliose padangose.
Padangų slėgio kontrolės sistema
yra pagalbinė ir nepakeičia
vairuotojo budrumo. Nepaisant šios sistemos veikimo,
jūs turite kas mėnesį arba prieš
tolimas keliones tikrinti padangų
oro slėgį (taip pat ir atsarginio rato).
Važiuojant su nepakankamai
pripūstomis padangomis sumažėja
automobilio stabilumas, pailgėja
stabdymo kelias, pirma laiko sudyla
padangos, ypač kai važiuojama
sunkiomis sąlygomis (su didele įkrova,
padidintu greičiu, ilgą atstumą).
Važiuojant su nepakankamai
pripūstomis padangomis išauga
degalų sąnaudos.
Jūsų automobiliui
rekomenduojamo padangų oro
slėgio duomenys yra nurodyti
padangų slėgio etiketėje.
Žr. 9
dalies skyrių "Identifikacijos
duomenys".
Oro slėgis turi būti tikrinamas
padangoms esant neįkaitusioms
(kai automobilis stovi 1
val. arba po
važiavimo vidutiniu greičiu mažiau kaip
10
km).
Priešingu atveju prie etiketėje nurodytų
verčių pridėkite 0,3
baro.
Vairavimo pultas
PASIRENGIMAS VAŽIUOTI
3

Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015

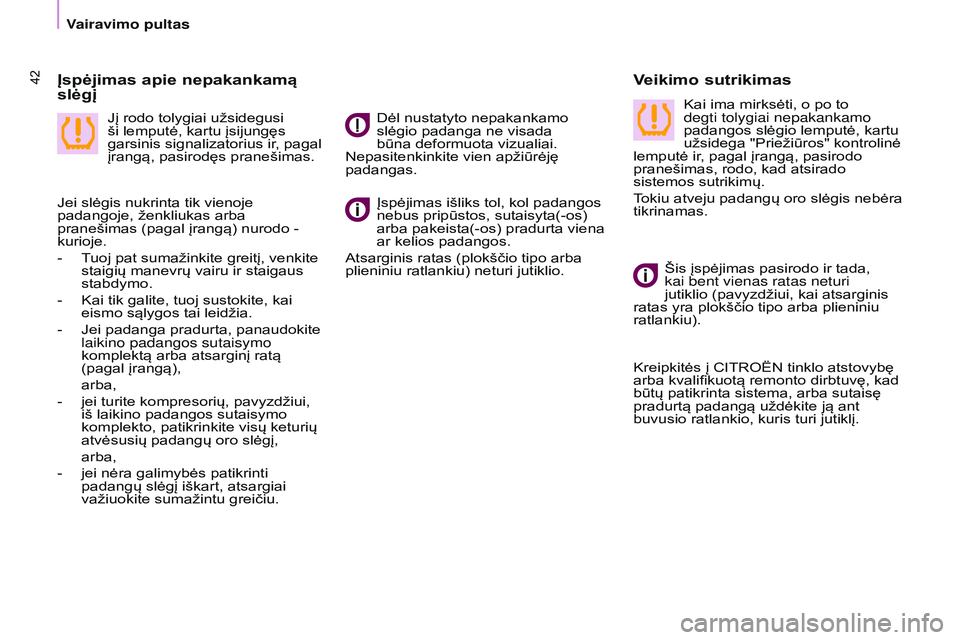

42
Įspėjimas išliks tol, kol padangos
nebus pripūstos, sutaisyta(-os)
arba pakeista(-os) pradurta viena
ar kelios padangos.
Atsarginis ratas (plokščio tipo arba
plieniniu ratlankiu) neturi jutiklio.
Veikimo sutrikimas
Įspėjimas apie nepakankamą
slėgį
Dėl nustatyto nepakankamo
slėgio padanga ne visada
būna deformuota vizualiai.
Nepasitenkinkite vien apžiūrėję
padangas.
Jį rodo tolygiai užsidegusi
ši lemputė, kartu įsijungęs
garsinis signalizatorius ir, pagal
įrangą, pasirodęs pranešimas. Kai ima mirksėti, o po to
degti tolygiai nepakankamo
padangos slėgio lemputė, kartu
užsidega "Priežiūros" kontrolinė
lemputė ir, pagal įrangą, pasirodo
pranešimas, rodo, kad atsirado
sistemos sutrikimų.
Tokiu atveju padangų oro slėgis nebėra
tikrinamas.
Jei slėgis nukrinta tik vienoje
padangoje, ženkliukas arba
pranešimas (pagal įrangą) nurodo -
kurioje.
-

T

uoj pat sumažinkite greitį, venkite
staigių manevrų vairu ir staigaus
stabdymo.
-

Kai tik galite, tuoj sustokite, kai
eismo sąlygos tai leidžia.
-


Jei padanga pradurta, panaudokite
laikino padangos sutaisymo
komplektą arba atsarginį ratą
(pagal įrangą),
arba,
-


jei turite kompresorių, pavyzdžiui,
iš laikino padangos sutaisymo
komplekto, patikrinkite visų keturių
atvėsusių padangų oro slėgį,
arba,
-


jei nėra galimybės patikrinti
padangų slėgį iškart, atsargiai
važiuokite sumažintu greičiu. Šis įspėjimas pasirodo ir tada,
kai bent vienas ratas neturi
jutiklio (pavyzdžiui, kai atsarginis
ratas yra plokščio tipo arba plieniniu
ratlankiu).
Kreipkitės į CITROËN tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę, kad
būtų patikrinta sistema, arba sutaisę
pradurtą padangą uždėkite ją ant
buvusio ratlankio, kuris turi jutiklį.
Vairavimo pultas

Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015
43
TECHNINĖS PRIEŽIūROS
RODIKLIS
Jis rodo kintamą techninės priežiūros
(alyvos keitimo) periodiškumą.Iki priežiūros termino likus daugiau
kaip 1
000 km
Pavyzdys: iki artimiausios techninės
priežiūros jums lieka nuvažiuoti
4 800 km. Įjungus uždegimo kontaktą ir
kelias sekundes po to rodiklis rodo:
Po kelių sekundžių parodomas alyvos
lygis (priklausomai nuo modifikacijos),
paskui kilometrų skaičiuoklis grįžta į
normalią padėtį ir ima rodyti bendrą ir
dienos kilometrų skaičių.
Iki priežiūros termino likus mažiau
kaip 1
000 km
Kiekvieną kartą įjungus kontaktą ir
keletą sekundžių po to "veržliaraktis"
mirksi ir imamas rodyti likęs kilometrų
skaičius: Įjungus uždegimo kontaktą, po kelių
sekundžių parodomas alyvos lygis
(priklausomai nuo modifikacijos),
paskui kilometrų skaičiuoklis grįžta į
normalią padėtį, o "veržliaraktis" lieka
degti. Jis jums rodo, kad techninę
priežiūrą reikia atlikti artimiausiu metu.
Peržengus techninės priežiūros terminą
Veikimas
Įjungus uždegimo kontaktą,
kelioms sekundėms užsidega
techninę priežiūrą simbolizuojantis
"veržliaraktis"; kilometrų skaičiuoklis
jums parodo iki techninės priežiūros
likusių kilometrų skaičių (suapvalintą).
Šis periodiškumas skaičiuojamas
pradedant nuo paskutinio rodiklio
grąžinimo į nulinę padėtį.
Jis nustatomas pagal du parametrus:
-

nuvažiuotų kilometrų skaičių,
-


nuo paskutinės priežiūros praėjusį
laiką. Likusį kilometrų skaičių
gali atsverti laiko faktorius,
priklausomai nuo automobilio


naudojimo intensyvumo. Varikliui veikiant techninės priežiūros
"veržliaraktis" degs tol, kol bus atlikta
techninė priežiūra.
Modifikacijos "Diesel BlueHDi", įjungus
kontaktą, kartu su šiuo įspėjimu ima
degti "Priežiūros" kontrolinė lemputė.
Kiekvieną kartą įjungus
uždegimo kontaktą ir kelias
sekundes po to mirksi
techninę priežiūrą rodantis
"veržliaraktis" ir imamas rodyti
peržengtų kilometrų skaičius.
Modifikacijos "Diesel BlueHDi"
"veržliaraktis" gali užsidegti iš
anksto, priklausomai nuo variklio
alyvos suprastėjimo lygio. Variklio
alyvos suprastėjimas priklauso nuo
važinėjimo automobiliu sąlygų.
Vairavimo pultas
PASIRENGIMAS VAŽIUOTI
3

Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015
44
Dienos kilometrų skaičiuoklio
grąžinimo į nulinę padėtį
mygtukas
Jei po šios procedūros norima
atjungti akumuliatorių, reikia
užrakinti automobilį ir palaukti
mažiausiai penkias minutes, antraip
grąžinimo į nulinę padėtį procedūra
nebus užfiksuota.
Variklio alyvos lygio rodiklis
Priklausomai nuo jūsų automobilio
variklio, įjungus uždegimo kontaktą
variklio alyvos lygis rodomas keletą
sekundžių, po techninės priežiūros
rodiklio informacijos. Alyvos lygis
tinkamas
Alyvos trūkumas
Užrašo "OIL",
sujungto su priežiūros
lempute, mirksėjimas
bei drauge
įsijungiantis garsinis signalizatorius
ir pranešimas ekrane rodo alyvos
trūkumą, dėl kurio gali sugesti variklis.
Jei alyvos trūkumą patvirtina ir
matavimas rankiniu matuokliu, būtinai
pripilkite alyvos.
Alyvos lygio
matuoklio sutrikimas
Užrašo "OIL--"
mirksėjimas rodo
variklio alyvos
lygio matuoklio sutrikimą. Kreipkitės
į CITROËN tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
lygio tikrinimas bus tinkamas tik
tada, kai automobilis stovi lygioje
vietoje ir po variklio išjungimo yra
praėję 30

minučių.Rankinis matuoklis
A
= maksimalus, niekada
nepripilkite virš šios ribos, nes
alyvos perteklius gali sukelti
variklio gedimą.
Skubiai kreipkitės į CITROËN
tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę.
B = minimalus, kai
pasiekiamas šis lygis,
papildykite lygį pro alyvos
įpylimo angą; pilkite pritaikytą
jūsų automobilio varikliui alyvą.
Apšvietimo reostatas
Mygtuką spauskite įjungę
uždegimo kontaktą, kol
pasirodys nuliai.
Esant įjungtoms šviesoms
spauskite mygtuką ir
pakeisite prietaisų skydo
apšvietimo ryškumą. Kai
pasiekiama silpniausio
(arba stipriausio)
apšvietimo riba, atleiskite mygtuką ir
vėl spauskite - apšvietimas ims stiprėti
(arba silpnėti).
Kai apšvietimas pasiekia norimą
ryškumą, mygtuką atleiskite.
Grąžinimas į nulinę padėtį
Jūsų CITROËN tinklo atstovybė arba
kvalifikuota remonto dirbtuvė atlieka
šią procedūrą po kiekvienos priežiūros.
Jei savo automobilio techninę priežiūrą
atlikote patys, grąžinimo į nulinę padėtį
procedūra yra tokia:
-

išjunkite uždegimo kontaktą,
-


paspauskite dienos kilometrų
skaičiuoklio grąžinimo į nulinę
padėtį mygtuką ir palaikykite jį
paspaudę,
-


įjunkite uždegimo kontaktą.
Rodiklis ims sukti kilometrų skaičių
atgaline tvarka.
k

ai rodiklis ims rodyti "=0", atleiskite
mygtuką; "veržliaraktis" išnyks.
Vairavimo pultas

Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015
45
Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015

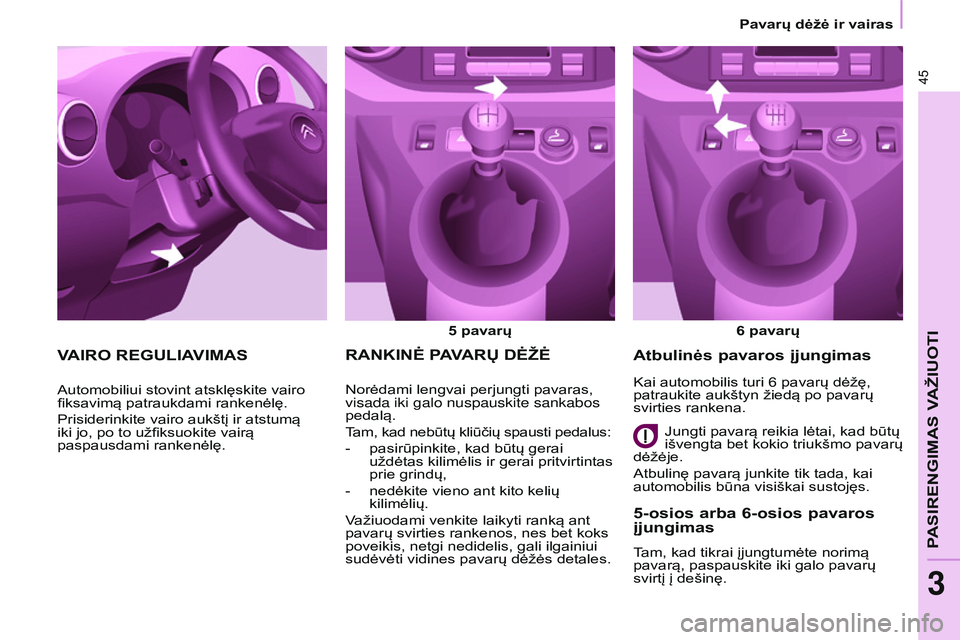

RANKINĖ PAVARų DĖŽĖ
5 pavarų6 pavarų
Norėdami lengvai perjungti pavaras,
visada iki galo nuspauskite sankabos
pedalą.
Tam, kad nebūtų kliūčių spausti pedalus:
-

pasirūpinkite, kad būtų gerai
uždėtas kilimėlis ir gerai pritvirtintas
prie grindų,
-


nedėkite vieno ant kito kelių
kilimėlių.
V

ažiuodami venkite laikyti ranką ant
pavarų svirties rankenos, nes bet koks
poveikis, netgi nedidelis, gali ilgainiui
sudėvėti vidines pavarų dėžės detales.
5-osios arba 6-osios pavaros
įjungimas
Tam, kad tikrai įjungtumėte norimą
pavarą, paspauskite iki galo pavarų
svirtį į dešinę.
Atbulinės pavaros įjungimas
Jungti pavarą reikia lėtai, kad būtų
išvengta bet kokio triukšmo pavarų
dėžėje.
Atbulinę pavarą junkite tik tada, kai
automobilis būna visiškai sustojęs.
VAIRO REGULIAVIMAS
Automobiliui stovint atsklęskite vairo
fiksavimą patraukdami rankenėlę.
Prisiderinkite vairo aukštį ir atstumą
iki jo, po to užfiksuokite vairą
paspausdami rankenėlę. Kai automobilis turi 6
pavarų dėžę,
patraukite aukštyn žiedą po pavarų
svirties rankena.
Pavarų dėžė ir vairas
PASIRENGIMAS VAŽIUOTI
3

Berlingo-2-VP_lt_Chap03_Pret-a-partir_ed01-2015
46
Informacija pasirodo prietaisų
skydelyje - rodyklės forma.
Sistema pritaiko pavarų perjungimo
nuorodas prie važiavimo sąlygų
(įkalnės, įkrovos ir pan.) ir
vairuotojo veiksmų (galios poreikio,
akceleravimo, stabdymo ir kt.).
Sistema niekada nesiūlo:
-

įjungti pirmąją pavarą,
-


įjungti atbulinę pavarą.
Kai automobilis turi automatizuotą
pavarų dėžę, sistema veikia tik
naudojantis rankiniu režimu.
PAVAROS PERJUNGIMO
INDIKA

TORIUS
Tai sistema, parodanti, kokią pavarą
geriausia esamu momentu įjungti, kad
automobilis sunaudotų mažiau degalų.
Veikimas
Priklausomai nuo vairavimo situacijos
ir jūsų automobilio įrangos, sistema
gali jums patarti perjungti praleidžiant
vieną ar kelias pavaras. Laikydamiesi
šios nuorodos jūs galite jungti nurodytą
pavarą tiesiogiai, nejungdami į
tarpines.
Pavarų perjungimo nuorodos neturi
būti suprantamos kaip privalomos.
Pagrindiniai tinkamiausios pavaros
pasirinkimo veiksniai lieka kelio profilis,
eismo intensyvumas ir saugumas. Taigi
vairuotojui lieka teisė spręsti, laikytis
sistemos nuorodų ar ne.
Ši funkcija negali būti išjungta.
Pavarų dėžė ir vairas
