2015 CITROEN BERLINGO ELECTRIC Navodila Za Uporabo (in Slovenian)

3
PREDSTAVITEV
PREDSTAVITEV

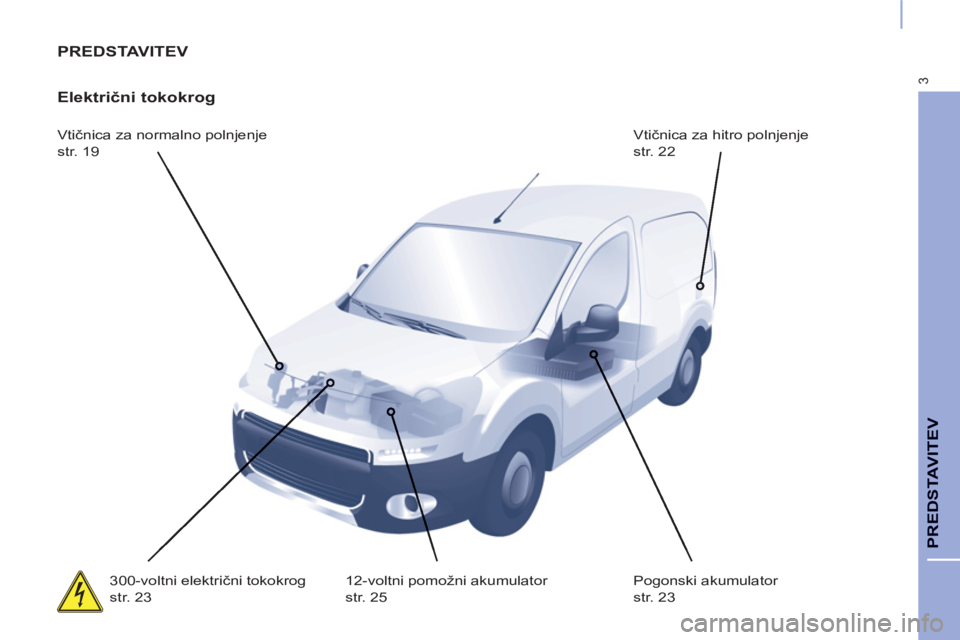

Električni tokokrog

Vtičnica za normalno polnjenje
str. 19 Vtičnica za hitro polnjenje
str. 22
300-voltni električni tokokrog
str. 23 12-voltni pomožni akumulator
str. 25 Pogonski akumulator
str. 23

4

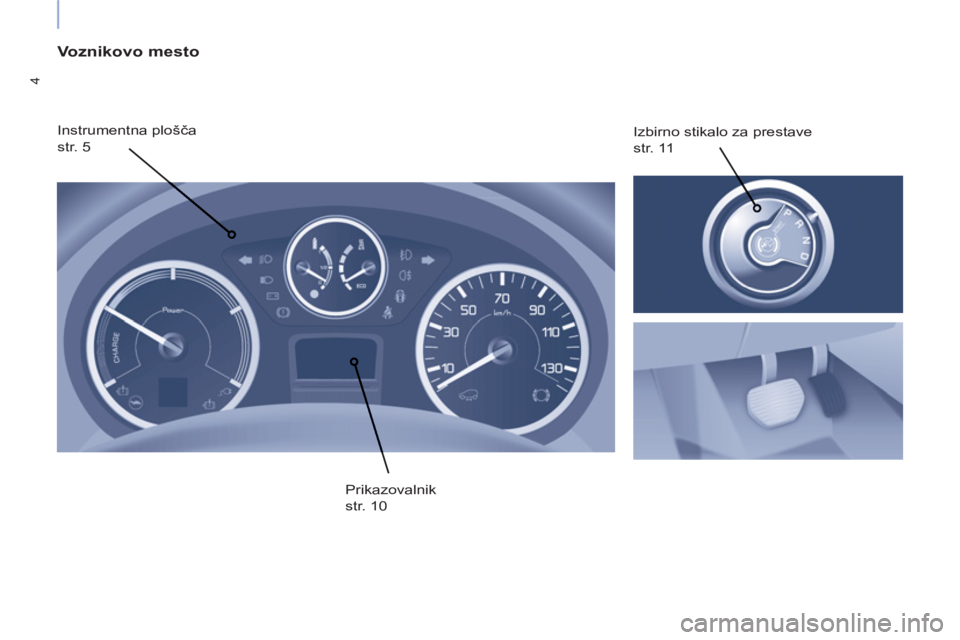

Voznikovo mesto

Instrumentna plošča
str. 5 Izbirno stikalo za prestave
str. 11
Prikazovalnik
str. 10

5
VOZNIKOVO MESTO

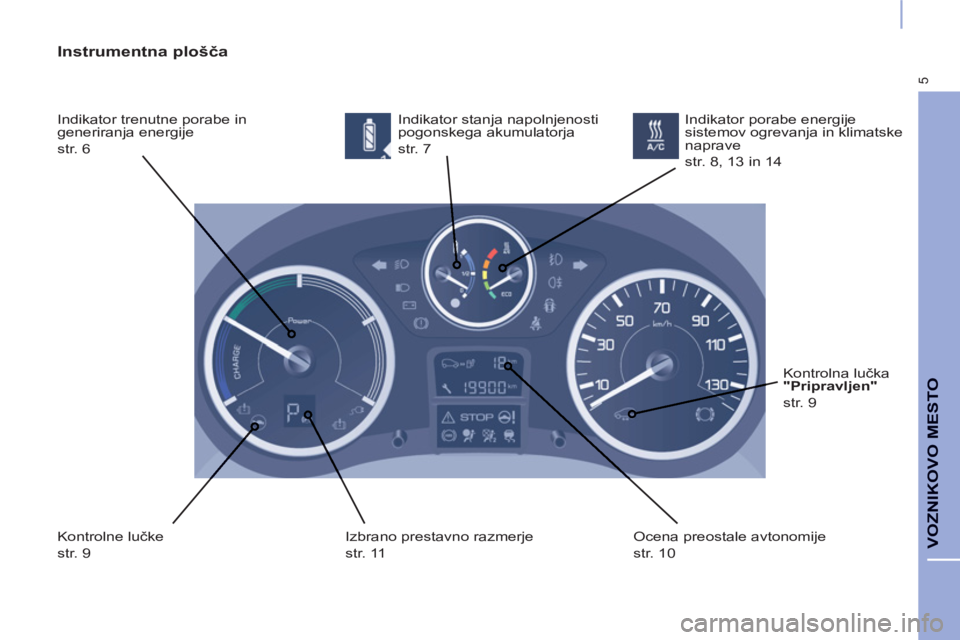

Instrumentna plošča

Indikator trenutne porabe in
generiranja energije
str. 6 Indikator stanja napolnjenosti
pogonskega akumulatorja
str. 7
Kontrolne lučke
str. 9 Izbrano prestavno razmerje
str. 11 Ocena preostale avtonomije
str. 10 Indikator porabe energije
sistemov ogrevanja in klimatske
naprave
str. 8, 13 in 14
Kontrolna lučka
"Pripravljen"

str. 9

6
INDIKATORJI

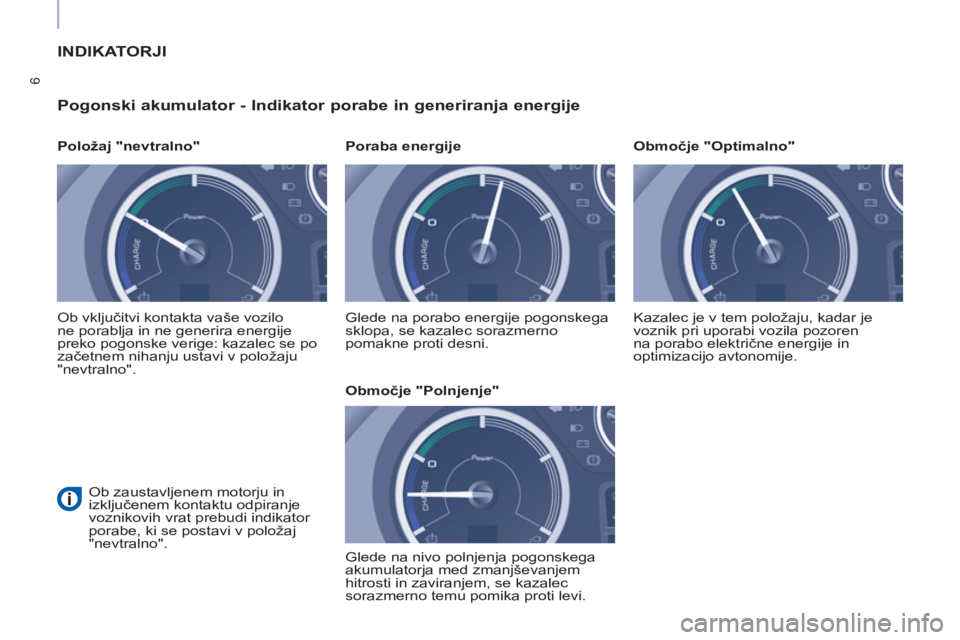

Pogonski akumulator - Indikator porabe in generiranja energije



Položaj "nevtralno"
Ob vključitvi kontakta vaše vozilo
ne porablja in ne generira energije
preko pogonske verige: kazalec se po
začetnem nihanju ustavi v položaju
"nevtralno".
Ob zaustavljenem motorju in
izključenem kontaktu odpiranje
voznikovih vrat prebudi indikator
porabe, ki se postavi v položaj
"nevtralno". Glede na porabo energije pogonskega
sklopa, se kazalec sorazmerno
pomakne proti desni.

Poraba energije
Glede na nivo polnjenja pogonskega
akumulatorja med zmanjševanjem
hitrosti in zaviranjem, se kazalec
sorazmerno temu pomika proti levi.

Območje "Polnjenje" Kazalec je v tem položaju, kadar je
voznik pri uporabi vozila pozoren
na porabo električne energije in
optimizacijo avtonomije.


Območje "Optimalno"

7
VOZNIKOVO MESTO

Pogonski akumulator - Indikator stanja napolnjenosti

Ko je vozilo zagnano, se stalno
prikazuje nivo napolnjenosti
pogonskega akumulatorja.
Opozorila o nizkem nivoju energije
Kadar je nivo razpoložljive energije
nizek, na to opozorita dve sledeči si
opozorilni sporočili:
Ob zaustavljenem motorju in
izključenem kontaktu odpiranje
voznikovih vrat prebudi indikator.
Prvi nivo: Rezerva

Ta kontrolna lučka se
prižge, ko je nivo energije
pogonskega akumulatorja
nizek. Prižig te kontrolne
lučke spremlja zvočni
signal.
Drugi nivo: Kritično

Ta kontrolna lučka, ki se
pridruži kontrolni lučki
rezerve, se na instrumentni
plošči prižge, ko je nivo
napolnjenosti pogonskega
akumulatorja kritičen. Prižig
te kontrolne lučke spremlja
ponavljajoč zvočni signal.
Glejte preostalo avtonomijo, ki
je prikazana na prikazovalniku
instrumentne plošče.
Takoj, ko je mogoče, poskrbite za
polnjenje akumulatorja. Napolnite pogonski akumulator.
Podatek o preostali avtonomiji ni
več prikazan. Moč pogonskega
sklopa se postopno zmanjšuje.
Ogrevanje in klimatska naprava sta
izključena (tudi če kazalec, ki kaže
porabo, ni v položaju ECO
).
Od tega nivoja dalje se moč
ogrevanja in klimatske naprave
postopno zmanjšuje.
Za več podatkov si poglejte strani
8, 13-14.

8

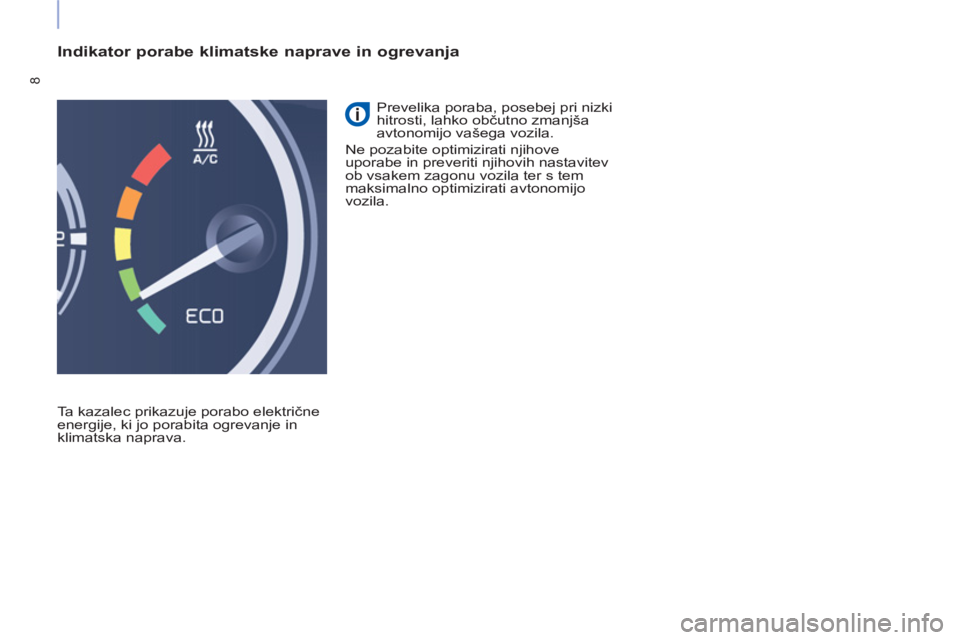

Indikator porabe klimatske naprave in ogrevanja

Ta kazalec prikazuje porabo električne
energije, ki jo porabita ogrevanje in
klimatska naprava. Prevelika poraba, posebej pri nizki
hitrosti, lahko občutno zmanjša
avtonomijo vašega vozila.
Ne pozabite optimizirati njihove
uporabe in preveriti njihovih nastavitev
ob vsakem zagonu vozila ter s tem
maksimalno optimizirati avtonomijo
vozila.

9
VOZNIKOVO MESTO
KONTROLNE LUČKE


Kontrolna lučka

Stanje

Vzrok

Akcije/opažanja


Pripravljen
Sveti, spremlja
jo zvočni
signal ob
vklopu. Vozilo je pripravljeno za vožnjo. Čas prižiga kontrolne lučke
ustreza času vzpostavitve
napetosti v tokokrogu.
Lahko pritisnete na pedal
za pospeševanje in vključite
klimatsko napravo ali ogrevanje.

Rezerva
Sveti, spremlja
jo zvočni
signal. Nivo napolnjenosti pogonskega
akumulatorja je nizek. Oglejte si podatek o preostali
avtonomiji.
Napolnite pogonski akumulator
takoj, ko je to mogoče.

Zaščita
pogonskega
akumulatorja
Sveti, spremlja
jo ponavljajoč
zvočni signal. Nivo napolnjenosti pogonskega
akumulatorja je kritičen. Ko je nivo napolnjenosti
akumulatorja kritičen, se moč
motorja postopno zmanjšuje.
Obvezno morate napolniti
akumulator.
Sveti. Maksimalna moč motorja ni na
voljo. Če kontrolna lučka ne ugasne, se
obrnite na pooblaščeno servisno
mrežo ali kvalificirano servisno
delavnico.

Polnjenje
pogonskega
akumulatorja
Sveti. Polnjenje pogonskega
akumulatorja je v teku. Ko je polnjenje zaključeno,
kontrolna lučka ugasne.
Utripa. Vozila ne morete zagnati,
ker je polnilni kabel še vedno
priklopljen na vtičnico vozila. Preverite priklop polnilnega kabla.
Odklopite polnilni kabel.

Samodiagnostika
glavnega
električnega
tokokroga Sveti. Zaznana je anomalija na
nivoju glavnega električnega
tokokroga. Za popravilo se čim hitreje obrnite
na pooblaščeno servisno mrežo ali
kvalificirano servisno delavnico.

Napaka v
pogonskem
sistemu
Sveti.


Obvezno ustavite vozilo.
Za popravilo in kontrolo se čim hitreje obrnite na pooblaščeno
servisno mrežo ali kvalificirano servisno delavnico.

10

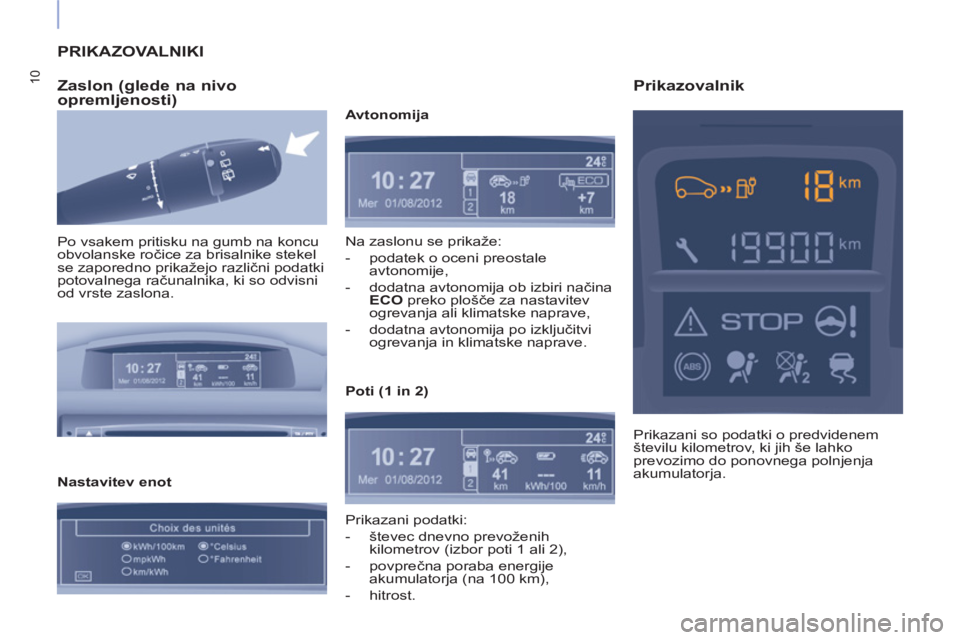

PRIKAZOVALNIKI

Zaslon (glede na nivo
opremljenosti)
Po vsakem pritisku na gumb na koncu
obvolanske ročice za brisalnike stekel
se zaporedno prikažejo različni podatki
potovalnega računalnika, ki so odvisni
od vrste zaslona.

Nastavitev enot
Avtonomija
Na zaslonu se prikaže:


- podatek o oceni preostale
avtonomije,

- dodatna avtonomija ob izbiri načina
ECO
preko plošče za nastavitev
ogrevanja ali klimatske naprave,

- dodatna avtonomija po izključitvi
ogrevanja in klimatske naprave.

Prikazani podatki:


- števec dnevno prevoženih
kilometrov (izbor poti 1 ali 2),

- povprečna poraba energije
akumulatorja (na 100 km),

- hitrost.


Poti (1 in 2)
Prikazani so podatki o predvidenem
številu kilometrov, ki jih še lahko
prevozimo do ponovnega polnjenja
akumulatorja.


Prikazovalnik
