2015 CITROEN BERLINGO ELECTRIC Navodila Za Uporabo (in Slovenian)

27
UPRAVLJALNI AKUMULATOR

Polnjenje akumulatorja s
polnilnikom
Pred polnjenjem akumulatorja
morate obvezno odklopiti
priključke in akumulator vzeti ven
iz prednjega prostora.
Če ta kontrolna lučka sveti, ne
odklapljajte priključkov, niti ko
je vozilo v postopku polnjenja.

Pred izključitvijo

Predno odklopite akumulator,
počakajte dve minuti po izključitvi
kontakta.

Po izključitvi

Po vsaki ponovni priključitvi
akumulatorja, vključite kontakt in
počakajte eno minuto predno zaženete
motor, da se elektronski sistemi lahko
inicializirajo. Če po tem postopku še
pride do manjših problemov, se obrnite
na pooblaščeno servisno mrežo
ali kvalificirano servisno delavnico.
S pomočjo navodil za uporabo ne
pozabite sami ponovno inicializirati
avtoradia.

- Odstranite pritrdilne elemente
akumulatorja 1
.

- Dvignite zaščitni pokrov z (-)
priključka.
- Odklopite kabel z ( -
) priključka.

- Dvignite zaščitni pokrov s ( +
)
priključka 2
.

- Odvijte matico 3
.

- Odklopite kabel s ( +
) priključka.


- Odstranite akumulator.

- Napolnite akumulator in pri tem
upoštevajte navodila proizvajalca
polnilnika.

- Ponovno priključite akumulator
tako, da začnete s kablom ( +
)
priključka.
Preverite čistočo priključkov in
kabelskih čevljev. Če so prekriti s
sulfatom (bele ali zelene barve),
jih odstranite in očistite.

28

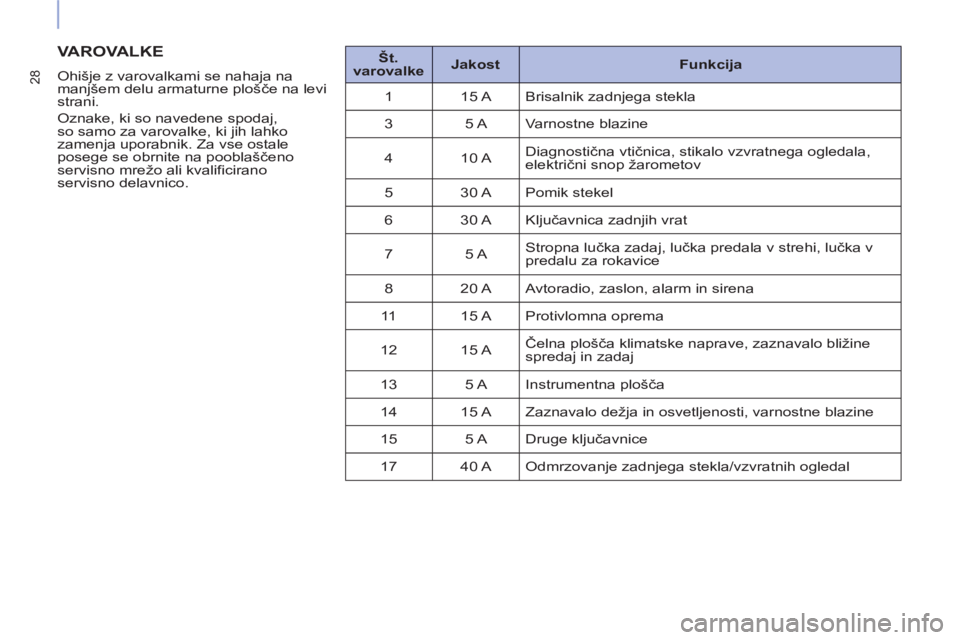

VAROVALKE

Ohišje z varovalkami se nahaja na
manjšem delu armaturne plošče na levi
strani.
Oznake, ki so navedene spodaj,
so samo za varovalke, ki jih lahko
zamenja uporabnik. Za vse ostale
posege se obrnite na pooblaščeno
servisno mrežo ali kvalificirano
servisno delavnico.
Št.
varovalke

Jakost

Funkcija

1 15 A Brisalnik zadnjega stekla
3 5 A Varnostne blazine
4 10 A Diagnostična vtičnica, stikalo vzvratnega ogledala,
električni snop žarometov
5 30 A Pomik stekel
6 30 A Ključavnica zadnjih vrat
7 5 A Stropna lučka zadaj, lučka predala v strehi, lučka v
predalu za rokavice
8 20 A Avtoradio, zaslon, alarm in sirena
11 15 A Protivlomna oprema
12 15 A Čelna plošča klimatske naprave, zaznavalo bližine
spredaj in zadaj
13 5 A Instrumentna plošča
14 15 A Zaznavalo dežja in osvetljenosti, varnostne blazine
15 5 A Druge ključavnice
17 40 A Odmrzovanje zadnjega stekla/vzvratnih ogledal

29
DODATEK ZA ELEKTRIČNO VOZILO
VZDRŽEVANJE


Poleg vzdrževalnih pregledov, ki so navedeni v servisni knjižici z garancijskimi pogoji, boste morali v prvem letu ali po
20.000 prevoženih kilometrih opraviti še uvodni servisni pregled, ki je opisan v nadaljevanju.
Po tem pregledu bodo vzdrževalni pregledi potrebni na dve leti ali po 40.000 prevoženih kilometrih (velja prvi doseženi
pogoj).
Električno vozilo Enkratni uvodni servisni pregled
pri 1
letu ali ob 20.000 km.
Periodični servisni pregled
vsaki 2 leti ali na
40.000 km (ko je dosežen prvi od dveh pogojev).

Glavni sistematični
vzdrževalni posegi
Kontrole v vozilu (hupa, parkirna zavora,...)
Datum poteka uporabnosti kompleta za zasilno popravilo pnevmatike
Kontrole pod vozilom, vključujoč:


- kontrole varnostnih elementov (zaviranje, krmiljenje,...),

- kontrole povezane z varovanjem okolja (tesnjenje krogotokov, reduktorja, ...).
Kontrole okoli vozila (stanje pnevmatik, žarometov in luči, ...)
Kontrole pod pokrovom motorja, vključno z dolivanji tekočin po potrebi (tekočina za pranje
stekel, zavorna tekočina, ...)
Kontrole glede na veljavno zakonodajo v vsaki državi (izven tehničnega pregleda)
Diagnostični pregled računalnikov
Kontrola pogonskega akumulatorja
Nastavitev indikatorja vzdrževanja

Servisni posegi


Dodatni servisni posegi
Menjava hladilne tekočine na 10 let
Menjava zavorne tekočine Vsaki 2 leti
Menjava filtra potniškega prostora Vsaki 2 leti ali na 40.000 km
Obdobja vzdrževalnih pregledov je treba obvezno spoštovati. V nasprotnem primeru lahko pride do poškodb v delovanju
vašega vozila.

30

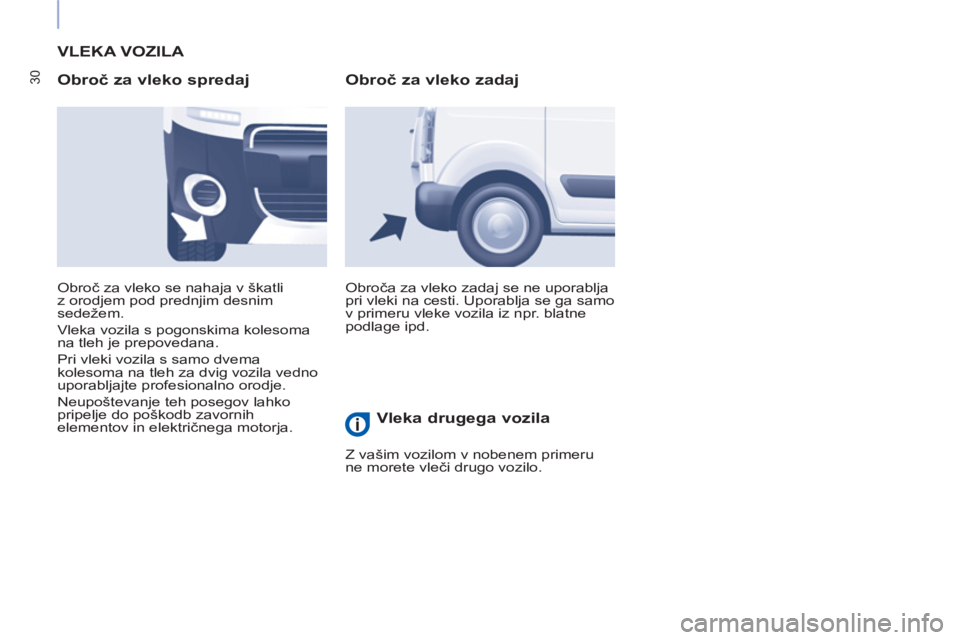

VLEKA VOZILA

Obroč za vleko spredaj

Obroča za vleko zadaj se ne uporablja
pri vleki na cesti. Uporablja se ga samo
v primeru vleke vozila iz npr. blatne
podlage ipd. Obroč za vleko se nahaja v škatli
z orodjem pod prednjim desnim
sedežem.
Vleka vozila s pogonskima kolesoma
na tleh je prepovedana.
Pri vleki vozila s samo dvema
kolesoma na tleh za dvig vozila vedno
uporabljajte profesionalno orodje.
Neupoštevanje teh posegov lahko
pripelje do poškodb zavornih
elementov in električnega motorja.


Obroč za vleko zadaj

Vleka drugega vozila

Z vašim vozilom v nobenem primeru
ne morete vleči drugo vozilo.

31
DODATEK ZA ELEKTRIČNO VOZILO











MOTOR IN POGONSKI AKUMULATOR

Avtonomija vozila, homologiranega na ciklusu NEDC, je 170 km. Ta avtonomija varira glede na različne parametre med
katerimi so najbolj pomembni uporaba ogrevanja in klimatske naprave, voznikov način vožnje, vrsta poti in staranje
pogonskega akumulatorja.
Staranje pogonskega akumulatorja je tudi odvisno od različnih parametrov, kot npr. zunanje temperature, števila prevoženih
kilometrov, frekvence hitrih polnjenj...
Elektromotor/generator




Tehnologija
sinhroni motor s trajnimi magneti
Največja moč motorja v kilovatih: standard CE (kW)
49
Hitrost motorja pri največji moči v vrtljajih na minuto (vrt/min)
od 4000 do 9200
Največji navor v Newton-metrih: standard CE (Nm)
200
Hitrost motorja pri največjem navoru v vrtljajih na minuto (vrt/min)
od 0 do 1500

Pogonski akumulator




Tehnologija
Litij-Ion

Normalno polnjenje

Napetost izmerničnega toka v voltih (V) AC
230
Trajanje polnjenja do konca (od 0 % do 100 %), glede na jakost izraženo v
amperih:


- 16 A

- 14 A

- 10 A

- 8 A
Odvisno od električnega omrežja v državi.
Najkrajši čas, izmerjen za zunanje temperature med 0 in 40 °C
7 ur 30 minut
8 ur 30 minut
12 ur
15 ur

Hitro polnjenje

Trajanje polnjenja (80 % napolnjenost), od rezerve
< 30 minut

32

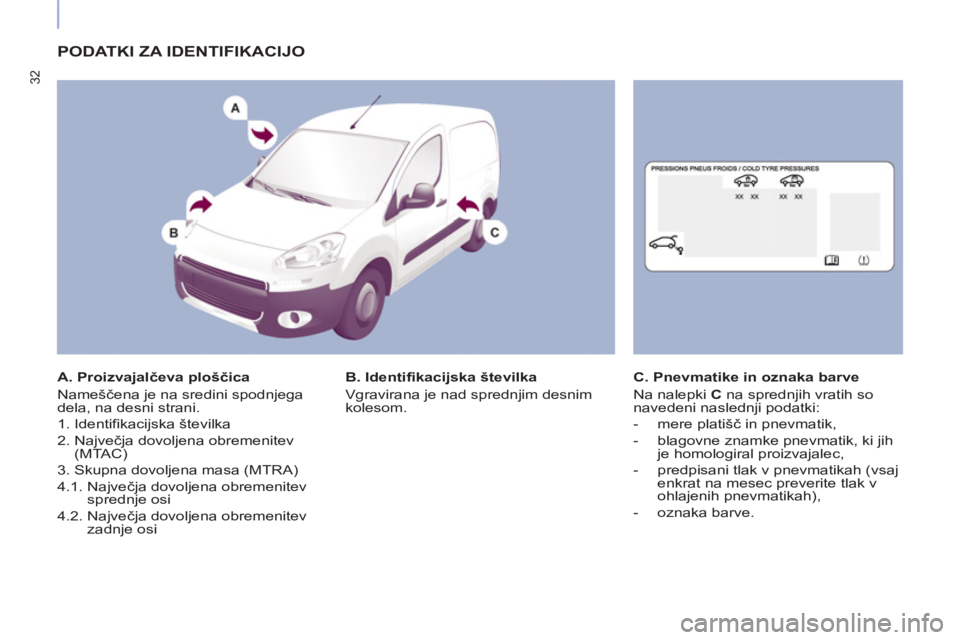

PODATKI ZA IDENTIFIKACIJO


A. Proizvajalčeva ploščica
Nameščena je na sredini spodnjega
dela, na desni strani.
1. Identifikacijska številka
2. Največja dovoljena obremenitev
(MTAC)
3. Skupna dovoljena masa (MTRA)
4.1. Največja dovoljena obremenitev
sprednje osi
4.2. Največja dovoljena obremenitev
zadnje osi
B. Identifikacijska številka
Vgravirana je nad sprednjim desnim
kolesom.
C. Pnevmatike in oznaka barve
Na nalepki C
na sprednjih vratih so
navedeni naslednji podatki:


- mere platišč in pnevmatik,

- blagovne znamke pnevmatik, ki jih
je homologiral proizvajalec,

- predpisani tlak v pnevmatikah (vsaj
enkrat na mesec preverite tlak v
ohlajenih pnevmatikah),

- oznaka barve.
