2015 CITROEN BERLINGO ELECTRIC Navodila Za Uporabo (in Slovenian)

Zamenjava kolesa

11 9
7

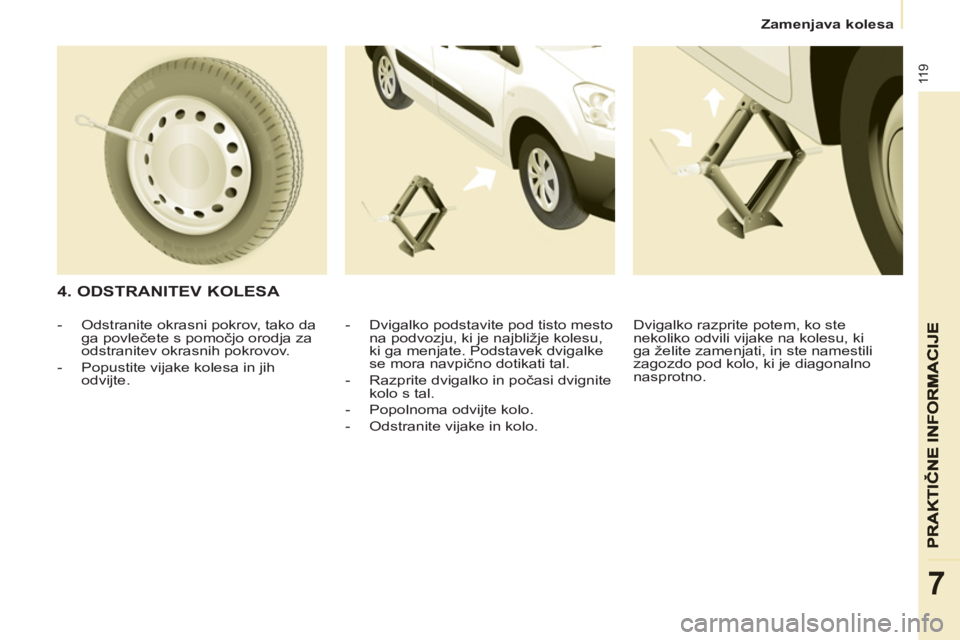

4. ODSTRANITEV KOLESA


- Dvigalko podstavite pod tisto mesto
na podvozju, ki je najbližje kolesu,
ki ga menjate. Podstavek dvigalke
se mora navpično dotikati tal.

- Razprite dvigalko in počasi dvignite
kolo s tal.

- Popolnoma odvijte kolo.

- Odstranite vijake in kolo.

- Odstranite okrasni pokrov, tako da
ga povlečete s pomočjo orodja za
odstranitev okrasnih pokrovov.

- Popustite vijake kolesa in jih
odvijte. Dvigalko razprite potem, ko ste
nekoliko odvili vijake na kolesu, ki
ga želite zamenjati, in ste namestili
zagozdo pod kolo, ki je diagonalno
nasprotno.

Zamenjava kolesa

120


- Sklopite dvigalko in spustite vozilo,
nato dvigalko odstranite.

- Z ročico privijte vijake do konca,
vendar ne na silo.

- Okvarjeno kolo namestite v košaro.
- Košaro obesite na kavelj in jo
dvignite s pomočjo vijaka in ročice
za odstranitev kolesa.
Nikoli ne opravljajte del pod
vozilom, ki je oprto samo na
dvigalko (uporabite dodatni
podstavek). Uporabljajte ročico za
odstranitev kolesa in ne drugih orodij
za privijanje in odvijanje.

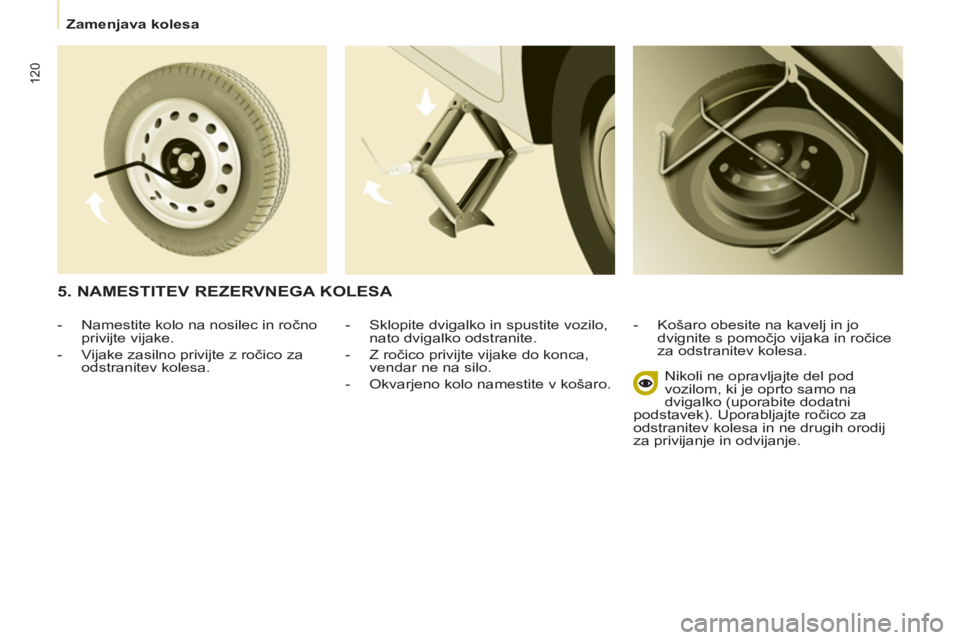

5. NAMESTITEV REZERVNEGA KOLESA



- Namestite kolo na nosilec in ročno
privijte vijake.

- Vijake zasilno privijte z ročico za
odstranitev kolesa.

Zaslon za sneg

121
PRAKTIČNE INFORMACIJ
E
7
ODSTRANLJIV ZASLON ZA
ZAŠČITO PRED SNEGOM

Odstranljiv zaslon za zaščito pred
snegom namestite na spodnji del
sprednjega odbijača (odvisno od
tržišča). Preprečuje nabiranje snega ob
ventilatorju hladilnika.
Ne pozabite odstraniti zaslona, ko je
zunanja temperatura višja od 10°C in
ni več nevarnosti za sneženje, ali v
primeru vleke prikolice.

NAMESTITEV

ODSTRANITEV



- Z izvijačem pri odprtinah sprostite
vse štiri spone.

- Izvijač uporabite kot vzvod in z njim
zaporedoma odpnite vse štiri
spone B
.


- Odstranljiv zaslon za zaščito pred
snegom postavite nasproti oznake
za namestitev A
na sprednji
odbijač.

- Pritrdite ga tako, da pritisnete nanj
na vseh štirih sponah B
na vogalih.



6. NAMESTITEV
POPRAVLJENEGA KOLESA
Kolo namestite po enakem postopku
kot pri točki 5, pri tem ne pozabite na
okrasni pokrov.
Glede nalepke za pnevmatike
glejte 8. poglavje, podpoglavje
Podatki za identifikacijo.
Glede priporočil v zvezi z
ravnanjem po zamenjavi kolesa,
ki je opremljeno z zaznavalom
za prenizek tlak, glejte 2. poglavje,
podpoglavje Voznikovo mesto,
odstavek Zaznavanje prenizkega tlaka
v pnevmatiki.
Rezervno kolo ni namenjeno daljši
vožnji, zato se čimprej obrnite na
CITROËNOVO servisno mrežo ali
na usposobljeno servisno delavnico, da
preverijo privitost vijakov rezervnega
kolesa in zračni tlak v pnevmatiki.
V CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici prav
tako poskrbite za dokončno popravilo
predrte pnevmatike in ponovno
namestitev na vozilo.

Snežne verige

122





SNEŽNE VERIGE


Snežne verige v zimskih razmerah
na cesti izboljšajo pogon in stabilnost
vozila ob zaviranju.

Snežne verige se namesti na
pogonski kolesi, prav tako se
jih ne sme namestiti na zasilno
rezervno kolo.

Upoštevajte zakonske posebnosti,
s katerimi je v vsaki državi urejena
uporaba snežnih verig in najvišja
dovoljena hitrost vožnje z njimi.
Nasveti za uporabo


)
Če morate snežne verige namestiti
med potjo, ustavite vozilo na ravni
podlagi ob robu cestišča.

)
Zategnite parkirno zavoro in po
potrebi pod kolesa postavite
zagozde, da vozilo ne bi zdrsnilo.

)
Namestite snežne verige po
navodilih proizvajalca.

)
Počasi speljite in vozite nekaj
trenutkov s hitrostjo manjšo od
50 km/h.

)
Ustavite vozilo in preverite ali so
snežne verige pravilno napete na
kolesih.


Izogibajte se vožnji z verigami po
nezasneženem cestišču, ker s tem
lahko poškodujete pnevmatike
in tudi cestišče. Priporočamo, da za
vajo snežne verige poskusite namestiti
pred odhodom na pot na ravni in suhi
podlagi. Če je vaše vozilo opremljeno z
aluminijastimi platišči, po nameščanju
preverite, da verige nikjer niso v stiku s
platiščem.


Uporabljajte samo tiste verige, ki so
bile zasnovane in ustrezajo vrsti koles
s katerimi je opremljeno vaše vozilo:
Za več informacij o snežnih verigah
se obrnite na CITROËNOVO servisno
mrežo ali na kvalificirano servisno
delavnico.

Dimenzije
originalnih
pnevmatik
Masimalna višina
člena

195/65 R15

9 mm
195/70 R15

205/65 R15

215/55 R16

215/50 R17

Zamenjava žarnice

123
PRAKTIČNE INFORMACIJ
E
7

ZAMENJAVA ŽARNICE


Tip B

Žarnica z bajonetnim okovom
(brez navojnega vznožka):
Pritisnite na žarnico in jo
zavrtite v nasprotni smeri
vrtenja urnega kazalca.

Tip A

Steklena žarnica:
Rahlo jo povlecite, ker
je nameščena pod
pritiskom.

Odprite pokrov motorja. Za dostop do
žarnic morate z roko seči za optični
sklop.
Pri ponovni namestitvi vsake žarnice
opravite postopek v obratnem vrstnem
redu in preverite, ali ste dobro zaprli
pokrov motorja.
Tip C

Halogenska žarnica:
Odstranite celoten sklop
iz ležišča.
Halogenske žarnice morate
menjati pri izključenih žarometih.
Počakajte nekaj minut (nevarnost
hudih opeklin). Žarnice se ne dotikajte
s prsti, ampak uporabite krpo, ki ne
pušča vlaken.
Normalno je, da se na notranji strani
žarometov nabere kondenz, ki pa
izgine nekaj časa po vključitvi.
Žarnice menjajte pri izključenem
kontaktu ali odklopljenem
akumulatorju. Počakajte tri minute po
zamenjavi žarnice, preden ponovno
priključite akumulator.
Po vsakem posegu preverite, ali luči
pravilno svetijo.


Visokotlačno pranje

Vrste žarnic

V vozilo so nameščene različne vrste
žarnic. Odstranitev: Med visokotlačnim pranjem vozila,
ko želite odstraniti trdovratno
umazanijo, ne usmerjajte curka v
žaromete, luči in njihova ohišja, ker
lahko poškodujete lak in tesnila.

Tip D

Svetleča dioda (LED): Za
zamenjavo dnevnih luči se
obrnite na CITROËNOVO
servisno mrežo ali na
usposobljeno servisno
delavnico.

Zamenjava žarnice

124


3.
Smerniki

Tip B
, PY21W - 21W (jantarne barve)



- Odstranite pokrov, tako da
povlečete jeziček iz mehkega
kavčuka.

- Zavrtite nosilec žarnice za četrt
vrtljaja v nasprotni smeri vrtenja
urnega kazalca.

- Odstranite žarnico, tako da
pritisnete nanjo in jo zavrtite v
nasprotni smeri vrtenja urnega
kazalca.

- Zamenjajte žarnico.

- Preverite, ali ste celoten pokrov
dobro namestili in zatesnili. 2.
Pozicijske luči
Tip A
, W5W - 5W


- Odstranite pokrov, tako da
povlečete jeziček iz mehkega
kavčuka.

- Nosilec žarnice s pritiskom
dvignite in ga izvlecite s pomočjo
konektorja.

- Zamenjajte žarnico.

- Preverite, ali ste celoten pokrov
dobro namestili in zatesnili.


SPREDNJE LUČI



1.
Zasenčene luči/dolge luči
Tip C
, H4 - 55W


- Odstranite pokrov, tako da na
sredini povlečete jeziček, ki je iz
mehkega kavčuka.

- Odklopite električni konektor.

- Sprostite jeziček.

- Zamenjajte žarnico in pazite,
da se njen kovinski del prilega
utorom na luči.

- Jeziček namestite nazaj.

- Preverite, ali ste celoten pokrov
dobro namestili in zatesnili.

Zamenjava žarnice

125
7


4.
Meglenke
Tip C
, H1 - 55W


- Odstranite tri pritrdilne sponke in
vijak blatnika, ki so nameščeni pod
odbijačem.

- Blatnik dvignite navzgor.

- Odstranite meglenko, tako da z
izvijačem Torx© 30 odvijete vijak, ki
ga dosežete skozi luknjo v odbijaču.

- Stisnite sponko in odpnite
meglenko.

- Meglenko izvlecite z zunanje strani.

- Rumen pokrov zavrtite za četrt
vrtljaja in ga odprite.

- Dvignite sponki nosilca žarnice.

- Izvlecite žarnico naravnost navzven.

- Vstavite novo žarnico, pritrdite
sponke okoli nosilca žarnice in
opravite postopek v obratnem
vrstnem redu za ponovno
namestitev optičnega sklopa in
odbijača.



BOČNI SMERNIK


Tip A
, WY5W - 5W (jantarne barve)


- Bočni smernik potisnite nazaj in ga
odstranite, tako da ga povlečete
naprej.

- Nov bočni smernik si priskrbite v
CITROËNOVI servisni mreži.

- Pri ponovni namestitvi potisnite
bočni smernik nazaj, nato pa
naprej.
Spredaj/zadaj




STROPNE LUČI


Tip A
, 12V5W - 5W


- Odpnite prozorni pokrov, tako da
potisnete izvijač v zarezo z obeh
strani luči.

- Izvlecite žarnico in jo zamenjajte.

- Zapnite pokrov nazaj na njegovo
mesto in preverite, ali je dobro
pritrjen.

Zamenjava žarnice

126


Za dodatne informacije glejte poglavje
o vrstah žarnic.


1.
Zavorne/pozicijske luči


Tip B
, P21/5W - 21/5W

2.
Smerniki


Tip B
, PY21W - 21W (jantarne
barve)

3.
Luči za vzvratno vožnjo


Tip B
, P21W - 21W

4.
Meglenke


Tip B
, P21W - 21W


- Določite mesto pregorele žarnice,
nato odprite zadnja vrata za 180°.
Glejte 2. poglavje, podpoglavje
"Odpiranje vrat in pokrovov".

- Z izvijačem, ki je shranjen v torbi
za orodje pod desnim sedežem,
odvijte pritrditvena vijaka.

- Z zunanje strani izvlecite optični
sklop.

- Držite luč in odklopite električni
konektor.
- Odstranite štiri jezičke in izvlecite
nosilec žarnice.

- Odstranite pregorelo žarnico, tako
da jo rahlo pritisnete in zavrtite v
nasprotni smeri od smeri vrtenja
urnega kazalca.

- Zamenjajte žarnico.


Odstranitev optičnega sklopa:


- pri vozilu s prtljažnimi vrati, sklop
povlecite proti sredini vozila,

- pri vozilu s krilnimi vrati, povlecite
sklop k sebi.

Pri ponovni namestitvi pazite,
da dobro namestite jezičke in ne
priščipnete električne žice.
Ko zamenjate žarnico zadnjega
smernika, traja ponovna inicializacija
več kot približno dve minuti.


ZADNJE LUČI


Visokotlačno pranje
Med visokotlačnim pranjem vozila,
ko želite odstraniti trdovratno
umazanijo, ne usmerjajte curka
v žaromete, luči in njihova ohišja, ker
lahko poškodujete lak in tesnila.
