2015 CITROEN BERLINGO ELECTRIC Navodila Za Uporabo (in Slovenian)

Zamenjava žarnice

127
7

LUČI ZA OSVETLITEV REGISTRSKE TABLICE




- Odvijte obe matici vijakov.

- Potisnite vzvoda.

- Če je to potrebno, odklopite
konektor in izvlecite luč.

- Zamenjajte žarnico.


Vozilo s prtljažnimi vrati


- Z izvijačem odstranite prozorno
plastično masko.

- Zamenjajte žarnico.

- Namestite plastično masko in
pritisnite nanjo.


TRETJA ZAVORNA LUČ


Tip A
, W16W - 16W

Vozilo s krilnimi vrati


- Odpnite notranjo oblogo.

- Odstranite jeziček in odklopite
konektor.

- Zavrtite nosilec žarnice za četrt
vrtljaja v nasprotni smeri od smeri
vrtenja urnega kazalca.

- Zamenjajte žarnico.

- Namestite nosilec žarnice in
ponovno priklopite konektor.

- Oblogo namestite nazaj na njeno
mesto.



Tip A
, W5W - 5W

Zamenjava varovalke

128
Ohišji varovalk sta nameščeni:


- v spodnjem delu armaturne plošče,
na levi strani (za pokrovom),

- v motornem prostoru (poleg
akumulatorja).
Če je vozilo opremljeno z dodatnim
ohišjem, je to namenjeno za varovalke
opreme za vleko vozila in prikolice ter
za varovalke karoserije in ploščadi s
kabino. Ohišje je nameščeno na desni
strani, za zaščitno pregrado za tovor.
Navedene oznake veljajo za varovalke,
ki jih lahko zamenjate sami s pomočjo
klešč, ki so shranjene za žepom
na desni strani armaturne plošče.
Za vse ostale posege se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.

Odstranitev in ponovna
namestitev varovalke

Pokvarjeno varovalko vedno
zamenjajte z varovalko enake
jakosti.

CITROËN zavrača vsakršno
odgovornost za stroške, ki bi nastali
zaradi popravila vozila ali motenj v
delovanju, ki so posledica vgradnje
pomožne opreme, ki je ni vgradil ali
priporočil CITROËN. Enako velja za
vse dodatno priključene naprave,
ki niso vgrajene v skladu s predpisi
in njihova skupna poraba presega
10 milliamperov. Opozorilo za strokovnjake: Za
dodatne podatke glede varovalk
in relejev glejte shematski prikaz
"Metode" v servisni mreži. Preden zamenjate varovalko, morate
ugotoviti vzrok okvare in ga odpraviti.


- Uporabite klešče.

Zamenjava varovalke

129
7


VAROVALKE POD ARMATURNO
PLOŠČO

Za dostop do varovalk odprite pokrov. Varovalke
F
Amperi
A
Funkcija
1 15 Zadnji brisalnik
2 - Ni v uporabi
3 5 Varnostne blazine
4 10 Klimatska naprava, diagnostična vtičnica, stikalo
vzvratnega ogledala, svetlobni snop žarometov
5 30 Pomik stekel
6 30 Ključavnice
7 5 Zadnja stropna luč, sprednja luč za branje
zemljevidov, strešni tunel
8 20 Avtoradio, zaslon, zaznavanje prenizkega tlaka v
pnevmatikah, alarmna naprava in sirena
9 30 12-voltna vtičnica spredaj in zadaj
10 15 Osrednji steber
11 15 Protivlomna ključavnica s šibkim tokom
12 15 Zaznavalo za dež in svetlobo, varnostne blazine
13 5 Instrumentna plošča
14 15 Sistem za pomoč pri parkiranju, tipke samodejne
klimatske naprave, oprema za prostoročno
telefoniranje

15 30 Ključavnice
16 - Ni v uporabi
17 40 Ogrevanje zadnjega stekla/vzvratnih ogledal

Zamenjava varovalke

130


VAROVALKE V POTNIŠKEM PROSTORU

Varovalke
F
Amperi
A
Funkcija
1 - Ni v uporabi
2 20 Ogrevanje sedežev
3 - Ni v uporabi
4 15 Releji za preklop vzvratnih ogledal
5 15 Releji vtičnice za hladilno torbo


VAROVALKE OPREME ZA
VLEKO VOZILA IN PRIKOLICE/
KAROSERIJE/PLOŠČADI S
KABINO
Navedene oznake so samo
informativne, ker je dodatno ohišje
odvisno od drugih podatkov, ki so
odvisni od transformatorja karoserije,
katerega navodila za uporabo ne
morejo biti tehnična podpora.
Varovalke
F
Amperi
A
Funkcija
1 15 Ni v uporabi
2 15 Releji kontaktne ključavnice, opcijski generator
3 15 Napajanje 12-voltne vtičnice za vleko vozila
4 15 Stalno napajanje transformatorjev
5 40 Varnostne utripalke

Zamenjava varovalke

131
7


VAROVALKE V MOTORNEM
PROSTORU
Za dostop do varovalk odpnite pokrov
ohišja. Varovalke
F
Amperi
A
Funkcija
1 20 Kontrola motorja
2 15 Hupa
3 10 Črpalka za pranje vetrobranskega in zadnjega stekla
4 20 Črpalka za pranje žarometov ali svetlečih diod (LED)
5 15 Deli motorja
6 10 Zaznavalo zasuka volanskega obroča, ESC
7 10 Zavorno stikalo, stikalo sklopke
8 25 Zaganjalnik
9 10 Motor svetlobnega snopa žarometov, ohišje za
upravljanje parkiranja
10 30 Elementi motorja
11 40 Ni v uporabi
12 30 Brisalnik stekla
13 40 Računalnik BSI
14 30 Črpalka
15 10 Desna dolga luč
16 10 Leva dolga luč
17 15 Desna zasen
čena luč
18 15 Leva zasenčena luč

Zamenjava metlice brisalca

132


Namestitev sprednjih
brisalnikov v poseben položaj


- Če manj kot minuto po izključitvi
kontakta premaknete ročico
brisalnikov navzdol, se brisalnika
ustavita ob opornih stebričkih
vetrobranskega stekla (poseben
položaj).
Zamenjava metlice brisalnika na
vetrobranskem steklu


- Dvignite ročico brisalnika.

- Odpnite metlico in jo snemite.

- Namestite novo metlico.

- Spustite ročico brisalnika.
Metlici se vrneta v prvotni položaj, če
vključite kontakt in vklopite brisalnike.
Zamenjava metlice brisalnika na
zadnjem steklu


- Dvignite ročico brisalnika, odpnite
metlico in jo snemite.

- Namestite novo metlico in položite
ročico na vetrobransko steklo.



ZAMENJAVA METLICE BRISALNIKA

Vleka vozila

133
PRAKTIČNE INFORMACIJ
E
7


Brez dviganja (vsa štiri kolesa
na tleh)
V ta namen vedno uporabite vlečni
drog.
VLEKA VOZILA
Vleka s sprednje strani



- Odpnite pokrov, tako da pritisnete
na njegov spodnji del.

- Odstranljiv vlečni obroč privijte do
konca v nosilec.



Vleka z zadnje strani



- S kovancem ali s ploščatim delom
obroča za vleko odpnite pokrov.

- Odstranljiv vlečni obroč privijte do
konca v nosilec.

Med vleko vozila z izključenim
motorjem ne delujeta sistem za
pomoč pri močnem zaviranju in
servovolan.


Z dvignjenima kolesoma (samo
par koles na tleh)
Vozilo po možnosti dvignite s posebnim
dvigalom. Odstranljiv obročni vijak za vleko se
nahaja v torbi z orodjem, pod levim
prednjim sedežem.

Vozila z ročnim menjalnikom
(dizelski motorji)
Pri vozilih, ki so opremljena z ročnim
menjalnikom, mora biti prestavna
ročica v prostem teku. Neupoštevanje
tega opozorila lahko povzroči okvaro
menjalnika, zavor, lahko pa se tudi
zgodi, da ob ponovnem zagonu
motorja ne bo deloval sistem za pomoč
pri močnem zaviranju.

134

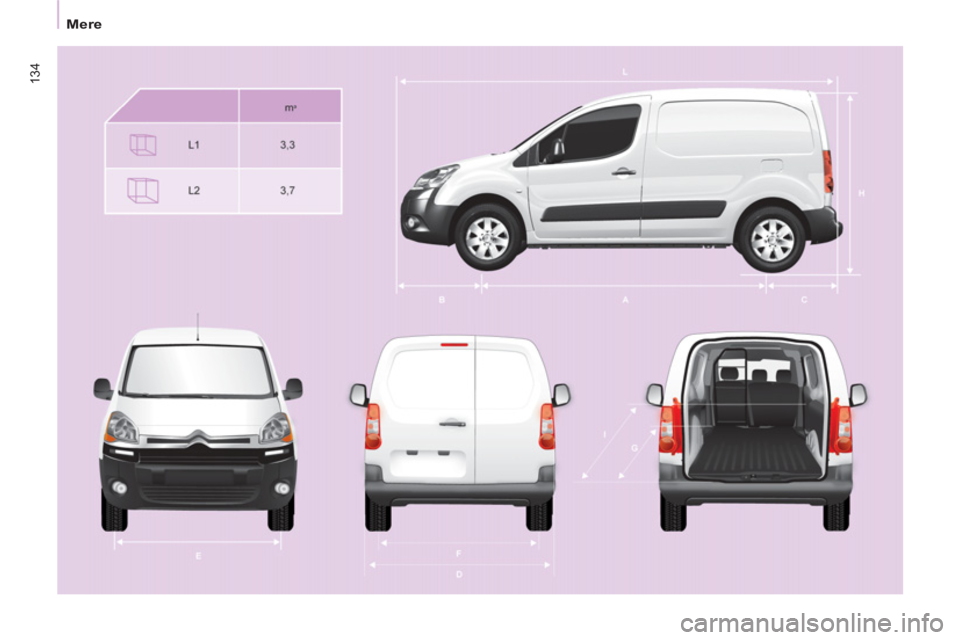

Mere
