2015 CITROEN BERLINGO ELECTRIC Manuales de Empleo (in Spanish)

3

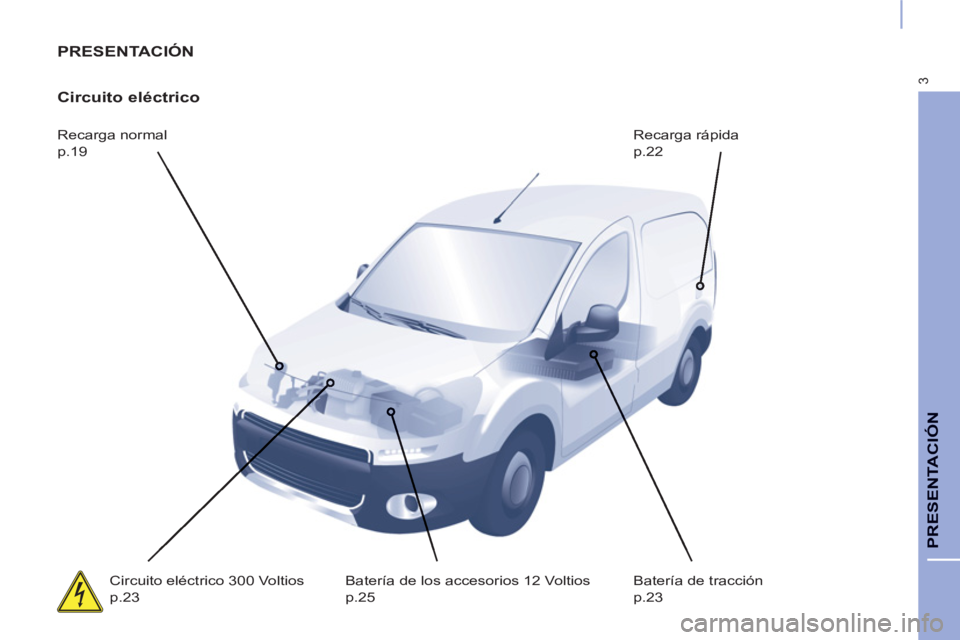

PRESENTACIÓN
PRESENTACIÓN

Circuito eléctrico

Recarga normal
p.19 Recarga rápida
p.22
Circuito eléctrico 300 Voltios
p.23 Batería de los accesorios 12 Voltios
p.25 Batería de tracción
p.23

4

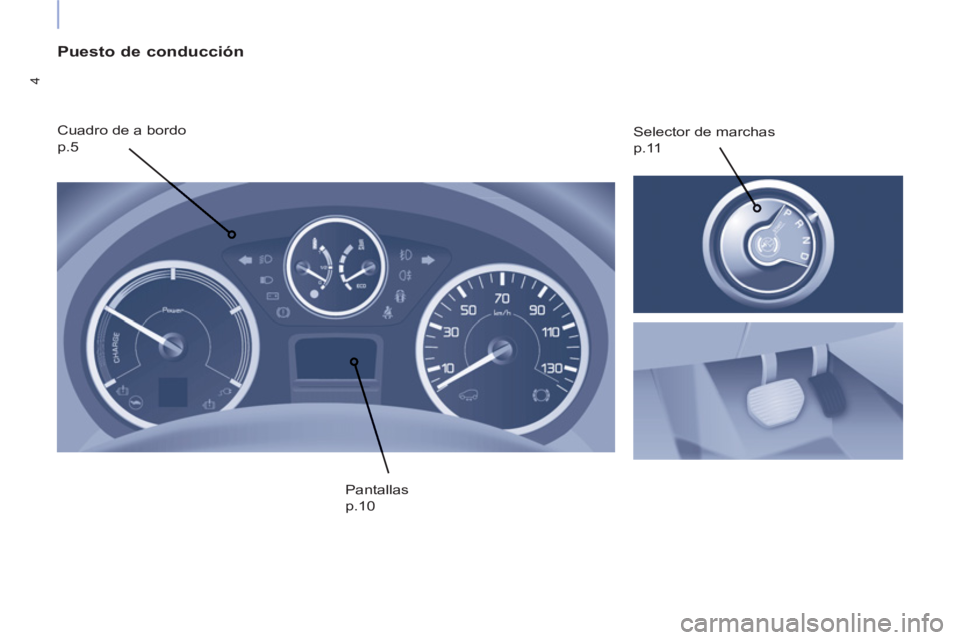

Puesto de conducción

Cuadro de a bordo
p.5 Selector de marchas
p.11
Pantallas
p.10

5
PUESTO DE CONDUCCIÓN

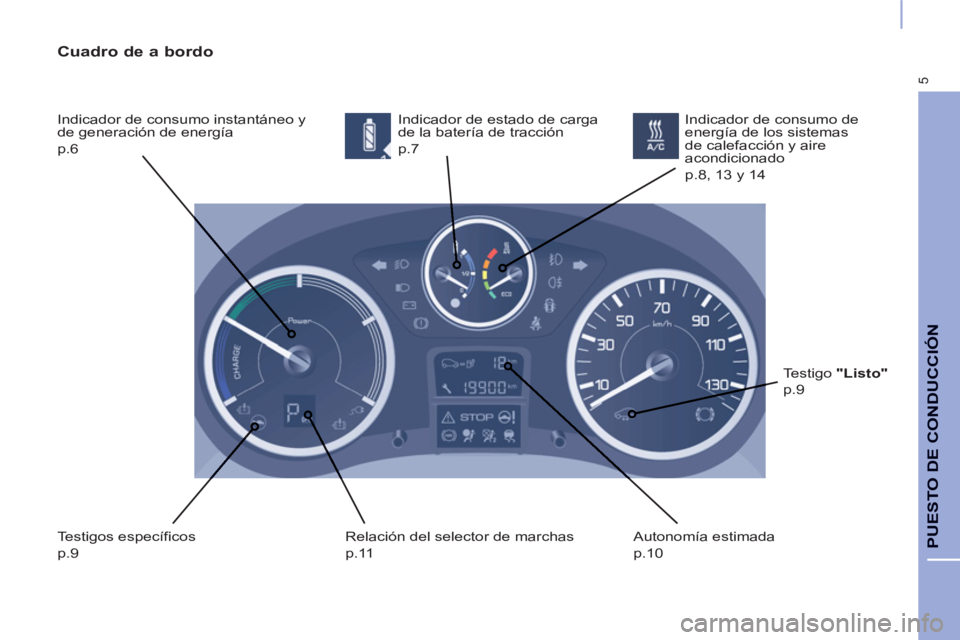

Cuadro de a bordo

Indicador de consumo instantáneo y
de generación de energía
p.6 Indicador de estado de carga
de la batería de tracción
p.7
Testigos específicos
p.9 Relación del selector de marchas
p.11 Autonomía estimada
p.10 Indicador de consumo de
energía de los sistemas
de calefacción y aire
acondicionado
p.8, 13 y 14
Testigo "Listo"

p.9

6

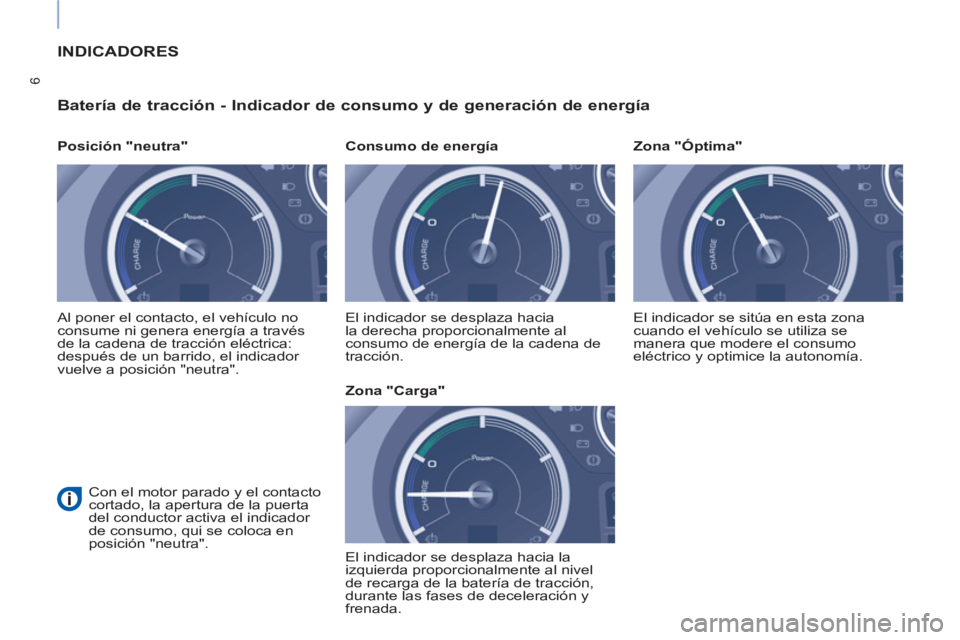

INDICADORES

Batería de tracción - Indicador de consumo y de generación de energía



Posición "neutra"
Al poner el contacto, el vehículo no
consume ni genera energía a través
de la cadena de tracción eléctrica:
después de un barrido, el indicador
vuelve a posición "neutra".
Con el motor parado y el contacto
cortado, la apertura de la puerta
del conductor activa el indicador
de consumo, qui se coloca en
posición "neutra". El indicador se desplaza hacia
la derecha proporcionalmente al
consumo de energía de la cadena de
tracción.

Consumo de energía
El indicador se desplaza hacia la
izquierda proporcionalmente al nivel
de recarga de la batería de tracción,
durante las fases de deceleración y
frenada.

Zona "Carga" El indicador se sitúa en esta zona
cuando el vehículo se utiliza se
manera que modere el consumo
eléctrico y optimice la autonomía.


Zona "Óptima"

7
PUESTO DE CONDUCCIÓN

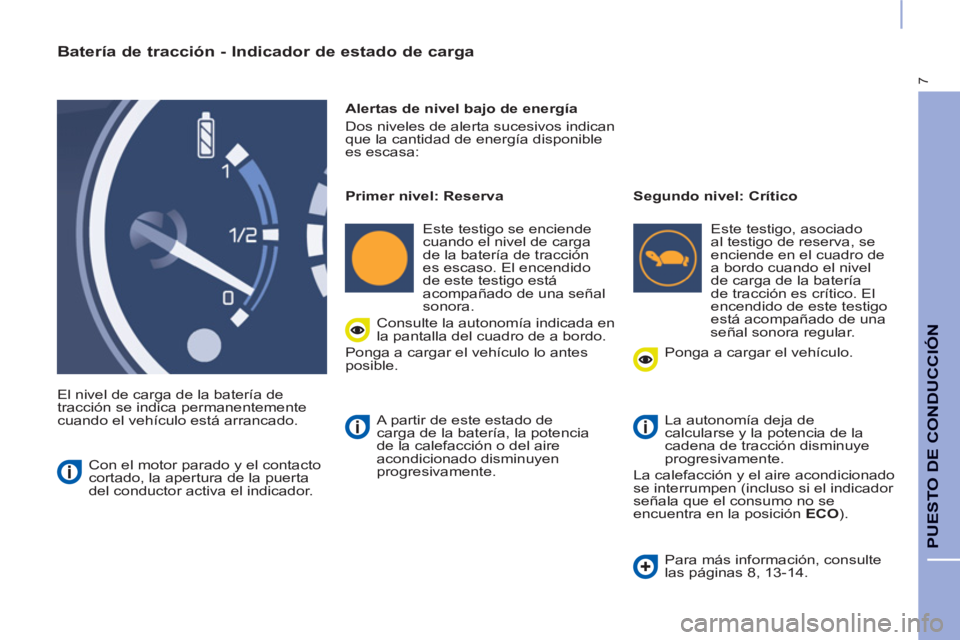

Batería de tracción - Indicador de estado de carga

El nivel de carga de la batería de
tracción se indica permanentemente
cuando el vehículo está arrancado.
Alertas de nivel bajo de energía
Dos niveles de alerta sucesivos indican
que la cantidad de energía disponible
es escasa:
Con el motor parado y el contacto
cortado, la apertura de la puerta
del conductor activa el indicador.
Primer nivel: Reserva

Este testigo se enciende
cuando el nivel de carga
de la batería de tracción
es escaso. El encendido
de este testigo está
acompañado de una señal
sonora.
Segundo nivel: Crítico

Este testigo, asociado
al testigo de reserva, se
enciende en el cuadro de
a bordo cuando el nivel
de carga de la batería
de tracción es crítico. El
encendido de este testigo
está acompañado de una
señal sonora regular. Consulte la autonomía indicada en
la pantalla del cuadro de a bordo.
Ponga a cargar el vehículo lo antes
posible. Ponga a cargar el vehículo.
La autonomía deja de
calcularse y la potencia de la
cadena de tracción disminuye
progresivamente.
La calefacción y el aire acondicionado
se interrumpen (incluso si el indicador
señala que el consumo no se
encuentra en la posición ECO
).
A partir de este estado de
carga de la batería, la potencia
de la calefacción o del aire
acondicionado disminuyen
progresivamente.
Para más información, consulte
las páginas 8, 13-14.

8

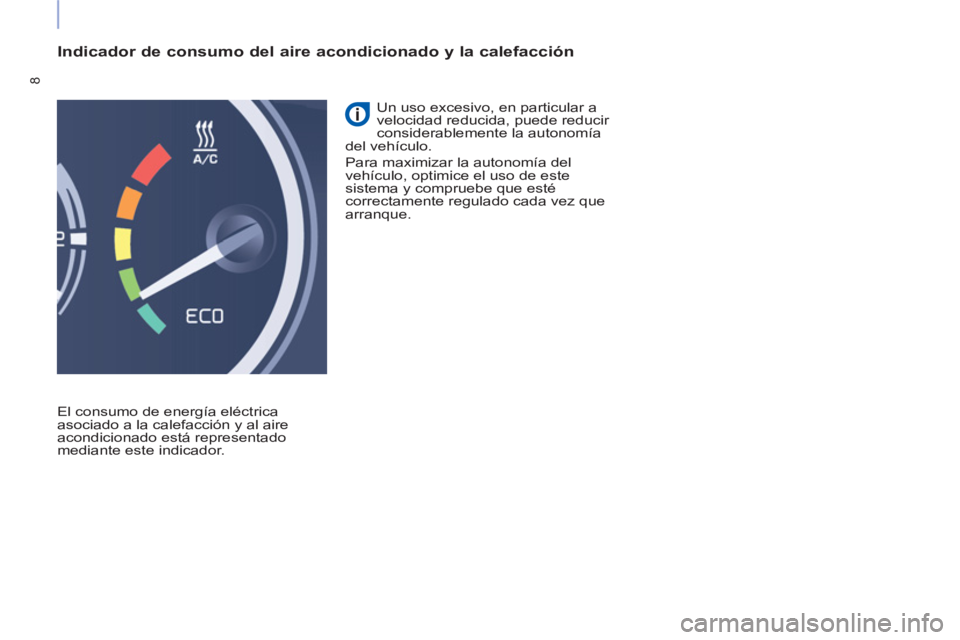

Indicador de consumo del aire acondicionado y la calefacción

El consumo de energía eléctrica
asociado a la calefacción y al aire
acondicionado está representado
mediante este indicador. Un uso excesivo, en particular a
velocidad reducida, puede reducir
considerablemente la autonomía
del vehículo.
Para maximizar la autonomía del
vehículo, optimice el uso de este
sistema y compruebe que esté
correctamente regulado cada vez que
arranque.

9
PUESTO DE CONDUCCIÓN

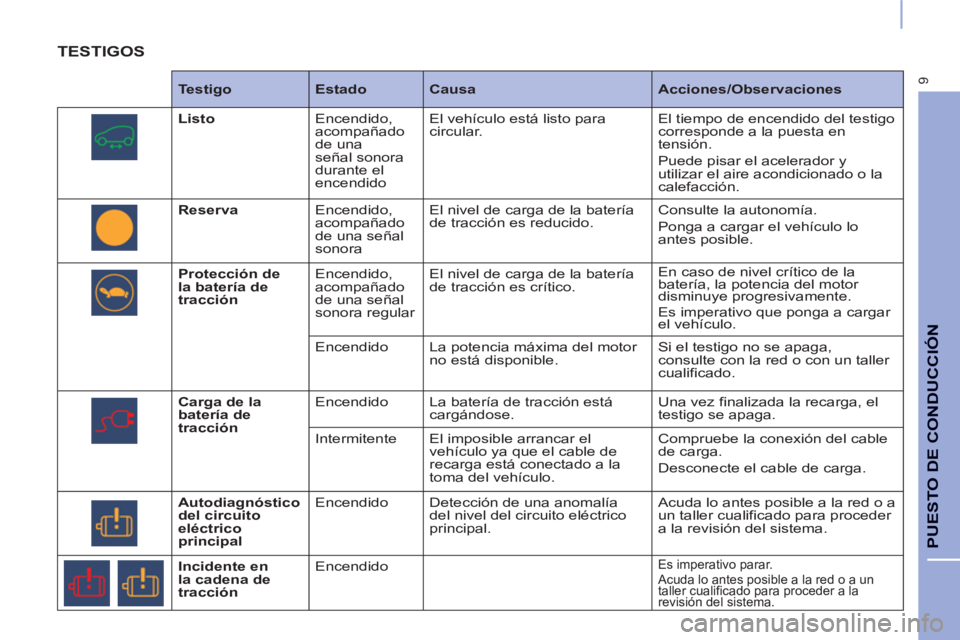

TESTIGOS


Testigo

Estado

Causa

Acciones/Observaciones


Listo
Encendido,
acompañado
de una
señal sonora
durante el
encendido El vehículo está listo para
circular. El tiempo de encendido del testigo
corresponde a la puesta en
tensión.
Puede pisar el acelerador y
utilizar el aire acondicionado o la
calefacción.

Reserva
Encendido,
acompañado
de una señal
sonora El nivel de carga de la batería
de tracción es reducido. Consulte la autonomía.
Ponga a cargar el vehículo lo
antes posible.

Protección de
la batería de
tracción
Encendido,
acompañado
de una señal
sonora regular El nivel de carga de la batería
de tracción es crítico. En caso de nivel crítico de la
batería, la potencia del motor
disminuye progresivamente.
Es imperativo que ponga a cargar
el vehículo.
Encendido La potencia máxima del motor
no está disponible. Si el testigo no se apaga,
consulte con la red o con un taller
cualificado.

Carga de la
batería de
tracción
Encendido La batería de tracción está
cargándose. Una vez finalizada la recarga, el
testigo se apaga.
Intermitente El imposible arrancar el
vehículo ya que el cable de
recarga está conectado a la
toma del vehículo. Compruebe la conexión del cable
de carga.
Desconecte el cable de carga.

Autodiagnóstico
del circuito
eléctrico
principal
Encendido Detección de una anomalía
del nivel del circuito eléctrico
principal. Acuda lo antes posible a la red o a
un taller cualificado para proceder
a la revisión del sistema.

Incidente en
la cadena de
tracción
Encendido


Es imperativo parar.
Acuda lo antes posible a la red o a un
taller cualificado para proceder a la
revisión del sistema.

10

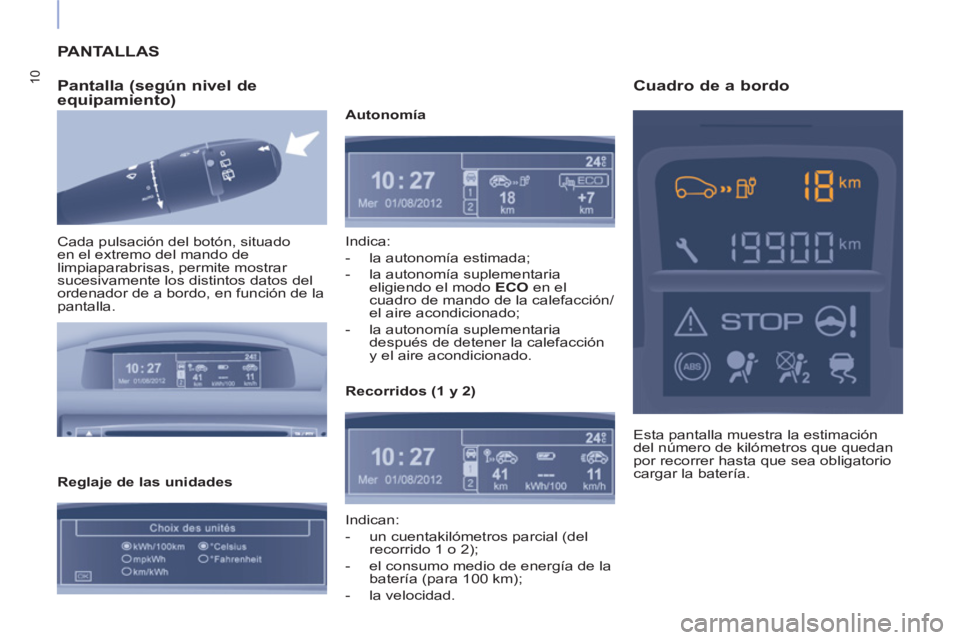

PANTALLAS

Pantalla (según nivel de
equipamiento)
Cada pulsación del botón, situado
en el extremo del mando de
limpiaparabrisas, permite mostrar
sucesivamente los distintos datos del
ordenador de a bordo, en función de la
pantalla.

Reglaje de las unidades
Autonomía
Indica:


- la autonomía estimada;

- la autonomía suplementaria
eligiendo el modo ECO
en el
cuadro de mando de la calefacción/
el aire acondicionado;

- la autonomía suplementaria
después de detener la calefacción
y el aire acondicionado.

Indican:


- un cuentakilómetros parcial (del
recorrido 1 o 2);

- el consumo medio de energía de la
batería (para 100 km);

- la velocidad.


Recorridos (1 y 2)
Esta pantalla muestra la estimación
del número de kilómetros que quedan
por recorrer hasta que sea obligatorio
cargar la batería.


Cuadro de a bordo
