2015 CITROEN BERLINGO ELECTRIC Manuales de Empleo (in Spanish)

27

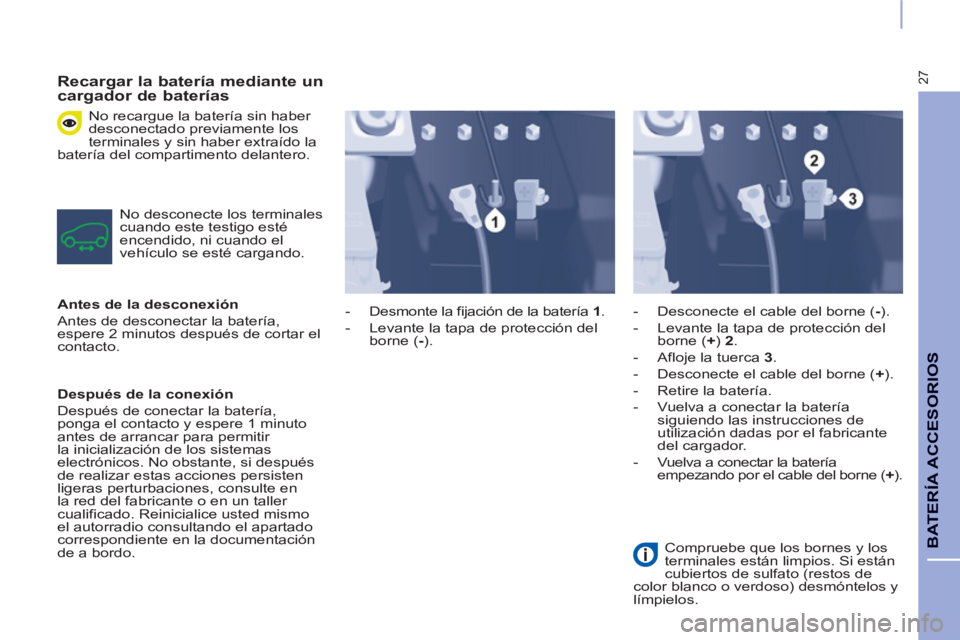

BATERÍA ACCESORIOS

Recargar la batería mediante un
cargador de baterías
No recargue la batería sin haber
desconectado previamente los
terminales y sin haber extraído la
batería del compartimento delantero.
No desconecte los terminales
cuando este testigo esté
encendido, ni cuando el
vehículo se esté cargando.

Antes de la desconexión

Antes de desconectar la batería,
espere 2 minutos después de cortar el
contacto.

Después de la conexión

Después de conectar la batería,
ponga el contacto y espere 1 minuto
antes de arrancar para permitir
la inicialización de los sistemas
electrónicos. No obstante, si después
de realizar estas acciones persisten
ligeras perturbaciones, consulte en
la red del fabricante o en un taller
cualificado. Reinicialice usted mismo
el autorradio consultando el apartado
correspondiente en la documentación
de a bordo.

- Desmonte la fijación de la batería 1
.

- Levante la tapa de protección del
borne ( -
).
- Desconecte el cable del borne ( -
).

- Levante la tapa de protección del
borne ( +
) 2
.

- Afloje la tuerca 3
.

- Desconecte el cable del borne ( +
).

- Retire la batería.

- Vuelva a conectar la batería
siguiendo las instrucciones de
utilización dadas por el fabricante
del cargador.

- Vuelva a conectar la batería
empezando por el cable del borne ( +
).
Compruebe que los bornes y los
terminales están limpios. Si están
cubiertos de sulfato (restos de
color blanco o verdoso) desmóntelos y
límpielos.

28

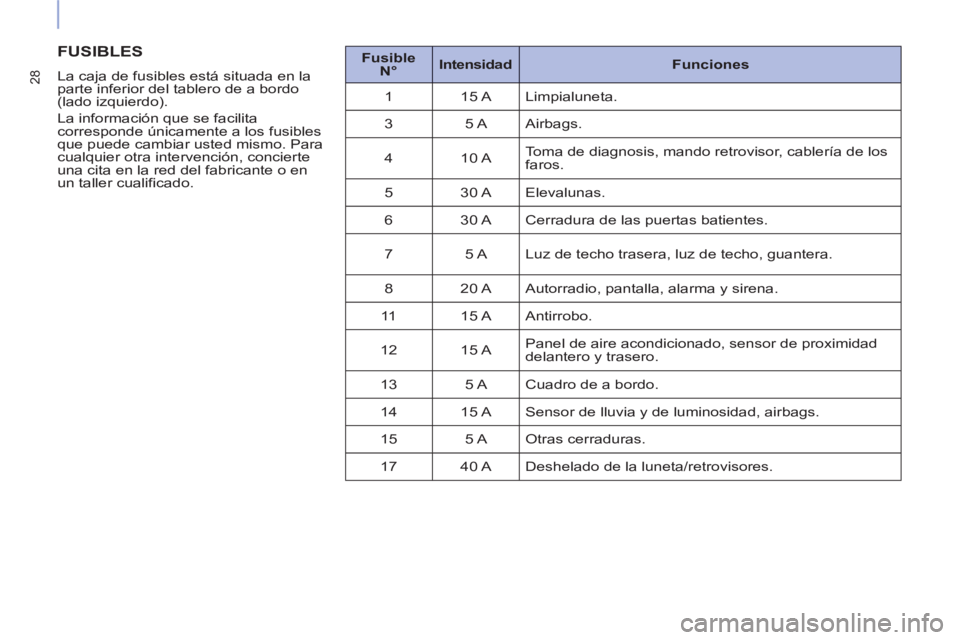

FUSIBLES


La caja de fusibles está situada en la
parte inferior del tablero de a bordo
(lado izquierdo).
La información que se facilita
corresponde únicamente a los fusibles
que puede cambiar usted mismo. Para
cualquier otra intervención, concierte
una cita en la red del fabricante o en
un taller cualificado.
Fusible
N°

Intensidad

Funciones

1 15 A Limpialuneta.
3 5 A Airbags.
4 10 A Toma de diagnosis, mando retrovisor, cablería de los
faros.
5 30 A Elevalunas.
6 30 A Cerradura de las puertas batientes.
7 5 A Luz de techo trasera, luz de techo, guantera.
8 20 A Autorradio, pantalla, alarma y sirena.
11 15 A Antirrobo.
12 15 A Panel de aire acondicionado, sensor de proximidad
delantero y trasero.
13 5 A Cuadro de a bordo.
14 15 A Sensor de lluvia y de luminosidad, airbags.
15 5 A Otras cerraduras.
17 40 A Deshelado de la luneta/retrovisores.

29
COMPLEMENTO DEL MODO ELÉCTRICO
MANTENIMIENTO


Como complemento al carnet de mantenimiento - mantenimiento y condiciones de garantía, al finalizar el primer año o al
alcanzar los 20 000 km, deberá realizar la visita inicial que se describe a continuación.
En lo sucesivo, las visitas de mantenimiento periódicas se efectuarán cada 2 años o cada 40 000 km (lo que antes
suceda).
Vehículo eléctrico

Visita inicial
única en la vida del vehículo
después de 1 año o de 20 000 km.
Visitas periódicas
cada 2 años o cada
40 000 km (lo que antes suceda).

Principales operaciones
sistemáticas
Controles en el vehículo (claxon, freno de estacionamiento, etc.)
Fecha de perención del kit de reparación provisional de neumáticos
Controles bajo el vehículo, que incluyen:


- Controles de seguridad (frenos, dirección, etc.)

- Controles del entorno (estanqueidad de los circuitos, del reductor, etc.)
Controles alrededor del vehículo (estado de los neumáticos, de los faros y de las luces, etc.)
Controles en el compartimento motor, incluidas las puestas a nivel de los líquidos en caso
necesario (lavalunas, frenos, etc.)
Controles según la legislación vigente en cada país (excepto inspección técnica)
Diagnosis calculadores
Control de la batería de tracción
Actualización del indicador de mantenimiento

Operaciones


Operaciones
adicionales
Sustitución del líquido de refrigeración cada 10 años
Sustitución del líquido de frenos Cada 2 años
Sustitución del filtro del habitáculo Cada 2 años o 40 000 km
Es imperativo respetar el periodicidad de los mantenimientos. En caso contrario, es posible que el correcto funcionamiento
del vehículo se vea afectado.

30

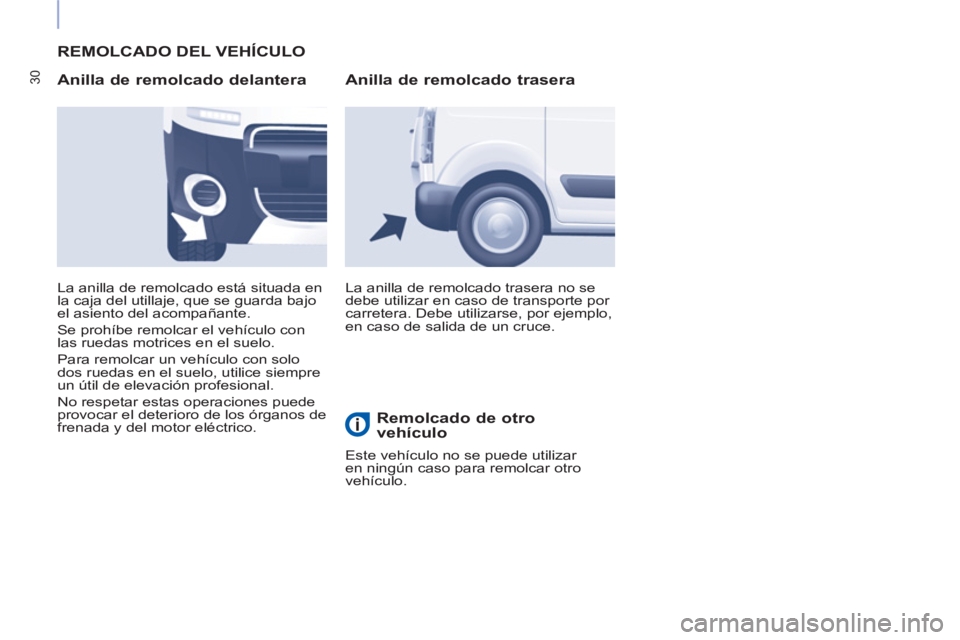

REMOLCADO DEL VEHÍCULO

Anilla de remolcado delantera

La anilla de remolcado trasera no se
debe utilizar en caso de transporte por
carretera. Debe utilizarse, por ejemplo,
en caso de salida de un cruce. La anilla de remolcado está situada en
la caja del utillaje, que se guarda bajo
el asiento del acompañante.
Se prohíbe remolcar el vehículo con
las ruedas motrices en el suelo.
Para remolcar un vehículo con solo
dos ruedas en el suelo, utilice siempre
un útil de elevación profesional.
No respetar estas operaciones puede
provocar el deterioro de los órganos de
frenada y del motor eléctrico.


Anilla de remolcado trasera

Remolcado de otro
vehículo
Este vehículo no se puede utilizar
en ningún caso para remolcar otro
vehículo.

31
COMPLEMENTO DEL MODO ELÉCTRICO

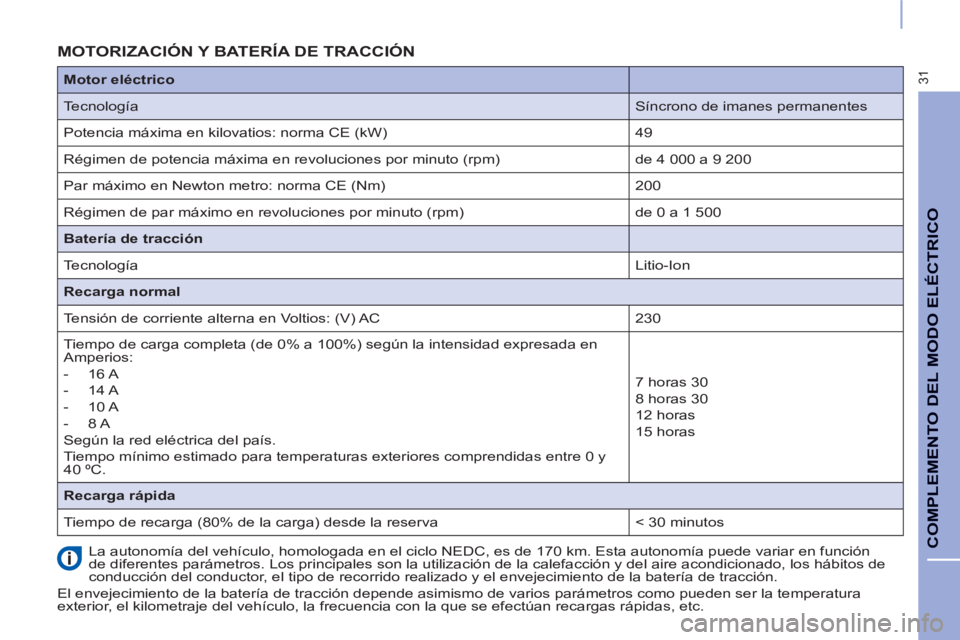

MOTORIZACIÓN Y BATERÍA DE TRACCIÓN
La autonomía del vehículo, homologada en el ciclo NEDC, es de 170 km. Esta autonomía puede variar en función
de diferentes parámetros. Los principales son la utilización de la calefacción y del aire acondicionado, los hábitos de
conducción del conductor, el tipo de recorrido realizado y el envejecimiento de la batería de tracción.
El envejecimiento de la batería de tracción depende asimismo de varios parámetros como pueden ser la temperatura
exterior, el kilometraje del vehículo, la frecuencia con la que se efectúan recargas rápidas, etc.


Motor eléctrico




Tecnología
Síncrono de imanes permanentes
Potencia máxima en kilovatios: norma CE (kW)
49
Régimen de potencia máxima en revoluciones por minuto (rpm)
de 4 000 a 9 200
Par máximo en Newton metro: norma CE (Nm)
200
Régimen de par máximo en revoluciones por minuto (rpm)
de 0 a 1 500

Batería de tracción




Tecnología
Litio-Ion

Recarga normal

Tensión de corriente alterna en Voltios: (V) AC
230
Tiempo de carga completa (de 0% a 100%) según la intensidad expresada en
Amperios:


- 16 A

- 14 A

- 10 A

- 8 A
Según la red eléctrica del país.
Tiempo mínimo estimado para temperaturas exteriores comprendidas entre 0 y
40 ºC.
7 horas 30
8 horas 30
12 horas
15 horas

Recarga rápida

Tiempo de recarga (80% de la carga) desde la reserva
< 30 minutos

32

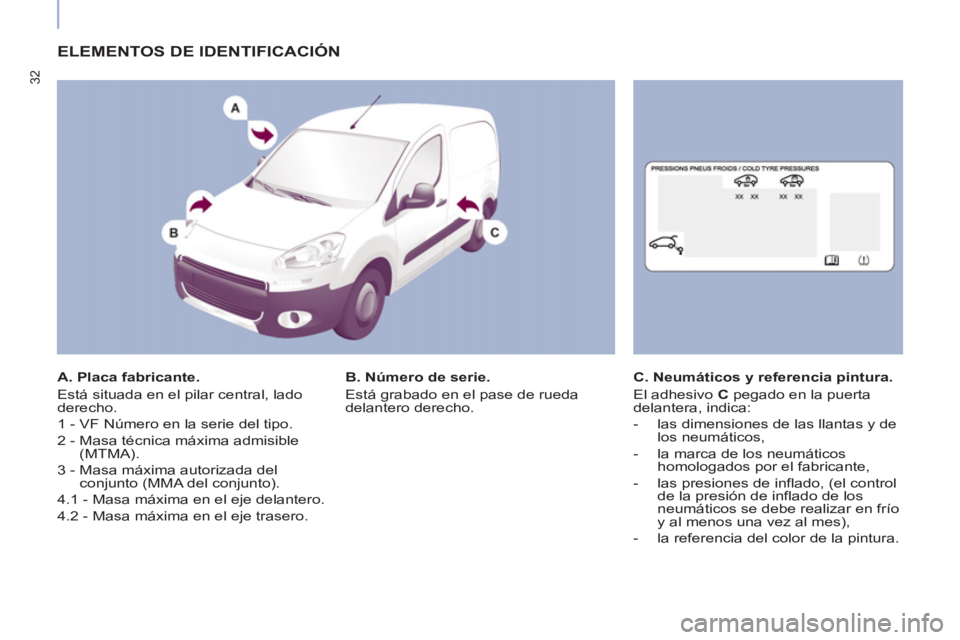

ELEMENTOS DE IDENTIFICACIÓN


A. Placa fabricante.
Está situada en el pilar central, lado
derecho.
1 - VF Número en la serie del tipo.
2 - Masa técnica máxima admisible
(MTMA).
3 - Masa máxima autorizada del
conjunto (MMA del conjunto).
4.1 - Masa máxima en el eje delantero.
4.2 - Masa máxima en el eje trasero.
B. Número de serie.
Está grabado en el pase de rueda
delantero derecho.
C. Neumáticos y referencia pintura.
El adhesivo C
pegado en la puerta
delantera, indica:


- las dimensiones de las llantas y de
los neumáticos,

- la marca de los neumáticos
homologados por el fabricante,

- las presiones de inflado, (el control
de la presión de inflado de los
neumáticos se debe realizar en frío
y al menos una vez al mes),

- la referencia del color de la pintura.
