DLOUHODOBÉ ODSTAVENÍ
VOZIDLA
Jestliže má být vozidlo odstaveno na delší dobu, doporučujeme učinit
následující opatření:
❒Odstavte vozidlo v krytém, suchém a pokud možno větraném
prostoru; zařaď te rychlostní stupeň; zkontrolujte, že není zatažená
parkovací brzda;
❒odpojte svorku minusového pólu baterie a zkontrolujte nabití
baterie; Tuto kontrolu je nutno na odstaveném vozidle provádět
jednou za tři měsíce;
❒pokud neodpojíte baterii od elektrického rozvodu, kontrolujte stav
jejího nabití každých třicet dnů;
❒očistěte a ošetřete nalakované díly konzervačními přípravky;
❒očistěte a ošetřete kovové lesklé díly speciálním přípravky k dostání
běžně na trhu;❒stírací lišty stíračů čelního a zadního okna posypte mastkem a
odklopte je od skel;
❒pootevřete okna;
❒zakryjte vozidlo textilní plachtou nebo plachtou z děrovaného
plastu. Nepoužívejte plachtu z plastu bez otvorů, protože
neumožňuje odpařování vlhkosti z povrchu vozidla;
❒nahustěte pneumatiky na tlak o 0,5 bar vyšší, než je normálně
předepsaná hodnota, kontroluje pravidelně tlak v pneumatikách;
❒nevypouštějte chladicí soustavu motoru.
UPOZORNĚNÍ Předtím, než odpojíte elektrické napájení baterie,
počkejte alespoň 1 minutu poté, co jste startovací klíč dali do polohy
STOP.
141
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

V NOUZI
Ve výjimečné situaci doporučujeme zatelefonovat na bezplatné telefonní číslo uvedené v záruční knížce. Je rovněž
možné na webových stránkách www.alfaromeo.com vyhledat nejbližší autorizované servisy Alfa Romeo.
STARTOVÁNÍ MOTORU
Jestliže se kontrolkana přístroje desce rozsvítí a zůstane svítit,
vyhledejte bez prodlení autorizovaný servis Alfa Romeo.
STARTOVÁNÍ S POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné motor nastartovat pomocí jiné baterie,
která má stejnou nebo o něco vyšší kapacitu než ta vybitá.
Při startování motoru postupujte takto:
❒vhodným kabelem spojte plusové svorky (znaménko + z svorky) obr.
115 obou baterií;❒druhým kabelem propojte minusovou svorku (-) pomocné baterie s
ukostřovacím bodem
na motoru nebo na převodovce
startovaného vozidla;
❒nastartujte motor; jakmile motor naskočí, odstraňte kabely v
opačném pořadí, než je uvedeno výše.
U verzí se systémem Start&Stop je postup při startování motoru s
pomocnou baterií popsán v oddílu “Systém Start&Stop” v kapitole
“Seznámení s vozidlem”.
Pokud se po několika pokusech nepodaří motor nastartovat, obraťte se
na autorizovaný servis Alfa Romeo.
UPOZORNĚNÍ Nepropojujte přímo minusové svorky obou baterií! Je-li
pomocná baterie instalovaná ve druhém vozidle, je třeba zabránit
tomu, aby mezi tímto vozidlem a vozidlem s vybitou baterií došlo
k náhodnému kontaktu kovových částí.
Při nouzovém startování motoru je přísně zakázáno použít
rychlonabíječ baterií: mohly by se poškodit elektronické
systémy a řídicí jednotka motoru.
obr. 115A0J0392
142
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Takto startovat motor smějí pouze zkušené osoby,
protože nesprávný postup může způsobit elektrické
výboje značné intenzity. Kapalina obsažená v baterii
je jedovatá a žíravá: zabraňte zasažení pokožky a očí.
Doporučujeme nepřibližovat se k baterii s volným plamenem a
zapálenými cigaretami a nevyvolávat v blízkosti baterie jiskry.
STARTOVÁNÍ MOTORU SETRVAČNOSTÍ
V žádném případě nestartujte motor tlačením, tažením nebo
rozjezdem z kopce.
VÝMĚNA KOLA
ZÁKLADNÍ POKYNY
Vozidlo je vybaveno sadou "Fix&Go automatic“: použití sady je
popsáno v bodě "Fix&Go automatic“.
Namísto sady “Fix&Go Automatic” je možné dodat vozidlo s
rezervním kolem: postup při výměně kola je popsán na následujících
stránkách.
Rezervní kolo je určeno jen pro vozidlo a nesmí se
používat na vozidlech jiného modelu. Na své vozidlo
nenasazujte rezervní kolo z jiného modelu. Rezervní
kolo se smí použít pouze v nouzovém případě. Použití rezervního
kola je nutno omezit na nejkratší možnou vzdálenost. S
rezervním kolem se smí jet nanejvýš rychlostí 80 km/h. Na
rezervním kole je nalepený oranžový štítek s upozorněními
ohledně jeho používání a zákazy. Štítek se v žádném případě
nesmí odstranit nebo zakrýt. Na rezervní kolo se v žádném
případě nesmí namontovat žádný kryt kola.
Stojící vozidlo označte dle platných předpisů:
výstražnými světly, výstražným trojúhelníkem, atd.
Cestující musejí vystoupit z vozidla a vyčkat mimo ně v
bezpečné vzdálenosti s ohledem na silniční provoz. Ve svahu
nebo na nerovné vozovce umístěte pod kola klíny nebo jiné
předměty vhodné pro zajištění vozidla.
143
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Vůz s namontovaným nouzovým rezervním kolem má
změněné jízdní vlastnosti. Vyvarujte se prudkých
akcelerací či brzdění a rychlého projíždění zatáčkami.
Celková životnost rezervního kola je 3 000 km. Po ujetí této
vzdálenosti je nutno vyměnit kolo za jiné stejného typu. Na ráfek
určený pro rezervní kolo nikdy nemontujte tradiční pneumatiku.
Vyměněné kolo s defektní pneumatikou nechejte opravit co
nejdříve. Není povoleno používat současně dvě rezervní kola či
více rezervních kol. Před montáží nepotírejte závity šroubů
tukem: mohly by se samovolně vyšroubovat.
Zvedák slouží výhradně pro výměnu kol na vozidle, s
nímž je dodáván. V žádném případě se nesmí používat
pro jiné účely, např. pro zvedání vozidla jiného
modelu. Je zakázáno jej používat pro opravy pod vozidlem.
Nesprávným umístěním zvedáku může dojít ke spadnutí vozidla.
Nepoužívejte zvedák pro zvedání vyšších hmotností než těch,
jež jsou uvedeny na jeho štítku. Na rezervní kolo nelze nasadit
sněhové řetězy. Pokud tedy píchnete přední pneumatiku (hnací
kolo) a je třeba nasadit řetězy, je nutno přemontovat dopředu
normální kolo ze zadní nápravy a místo zadního kola nasadit
rezervní kolo. Vpředu tak budete mít dvě hnací kola normálního
rozměru, na něž bude možné sněhové řetězy nasadit.
Nesprávná montáž krytu kola může způsobit, že za
jízdy odpadne. V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně kontrolujte a doplňujte
tlak v pneumatikách a rezervním kole (viz kapitolu "Technické
údaje.
ZVEDÁK
Důležité:
❒Zvedák váží 1,76 kg;
❒zvedák není třeba seřizovat;
❒zvedák se nedá opravit; vadný zvedák je nutno nahradit jiným
originálním zvedákem;
❒na zvedák se nesmí montovat žádné jiné nářadí než ovládací klika.
Postup při výměně kola:
❒zastavte vozidlo v místě, které nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků a kolo bezpečně vyměňte. Pokud
možno, postavte vozidlo na rovný a dostatečně pevný podklad;
❒vypněte motor, zatáhněte parkovací brzdu a zařaď te 1. rychlost
nebo zpátečku; než vystoupíte z vozidla, oblékněte si výstražnou
vestu (povinnost ze zákona);
❒otevřete zavazadlový prostor, zatáhněte za pásku A obr. 116 a
zvedněte koberec;
obr. 116A0J0104
144
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

❒vyšroubujte zajišťovací zařízení Aobr. 117, vezměte kontejner s
nářadím B a postavte ho vedle vyměňovacého kola. Pak vytáhněte
rezervní kolo C;
❒verze s ocelovými ráfky: zasuňte šroubovák do zdířky A obr.
118 tak, aby se uvolnila zajišťovací svorka B krytu kola;❒verze se slitinovými ráfky: zatřeste vozidlem, aby se
usnadnilo oddělení ráfku od náboje kola. Některé verze se dodávají
se slitinovými ráfky s krytem náboje kola (obr. 119). Postup při
odstranění krytu: zasuňte šroubovák do otvorů A tak, aby se
zpřístupnily upevňovací šrouby. Pak vyměňte rezervní kolo níže
uvedeným postupem:
❒klíčem A obr. 120 povolte upevňovací šrouby asi o jednu otáčku;
❒umístěte zvedák pod vozidlo, blízko ke kolu, které se má vyměnit; U
verzí, které jsou vybaveny plastovým aerodynamickým krytem,
dávejte pozor, ať jej nepoškodíte.
❒pomocí zařízení A obr. 121 nastavte výšku zvedáku a jeho horní
část B obr. 122 zasuňte správně do podélníku C;
❒upozorněte osoby nacházející se případně v blízkosti, že bude
vozidlo zvednuto; je třeba se nedržet v těsné blízkosti vozidla a
hlavně se jej nedotýkat, dokud nebude znovu na zemi;
❒kliku D obr. 121 zasuňte do uložení na zařízení A a zvedákem
nazvedněte vozidlo o několik centimetrů;
obr. 117A0J0105
obr. 118A0J0236obr. 119A0J0238
145
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

❒Zkontrolujte, zda se na styčných plochách rezervního kola a náboje
nenacházejí nečistoty, které by mohly způsobit povolení
upevňovacích šroubů;
❒nasaď te rezervní kolo a zašroubujte první šroub na dva závity do
otvoru, který je nejblíže u ventilu;❒klíčem A obr. 120 zašroubujte upevňovací šrouby na doraz;
❒otáčejte klikou D obr. 121 zvedáku tak, aby se vozidlo spustilo dolů.
Poté zvedák odstraňte;
❒klíčem obr. 120dodaným s vozidlem zašroubujte šrouby křížem
(vždy dva šrouby proti sobě) na doraz a v pořadí uvedeném na obr.
123.
❒při výměně kola se slinovým ráfkem doporučujeme umístit kolo
obráceně tak, aby ozdobná část směřovala nahoru.
Zajeď te co nejdříve do autorizovaného servisu Alfa Romeo
a nechejte zkontrolovat utažení upevňovacích šroubů
kola.
Zajistěte co nejdříve, aby bylo nasazeno zpět normální kolo, protože
je větší než rezervní kolo a po umístění do prostoru na rezervní kolo
v zavazadlovém prostoru způsobuje nerovnost ložné plochy.
obr. 120A0J0106
obr. 121A0J0062obr. 122A0J0061
146
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

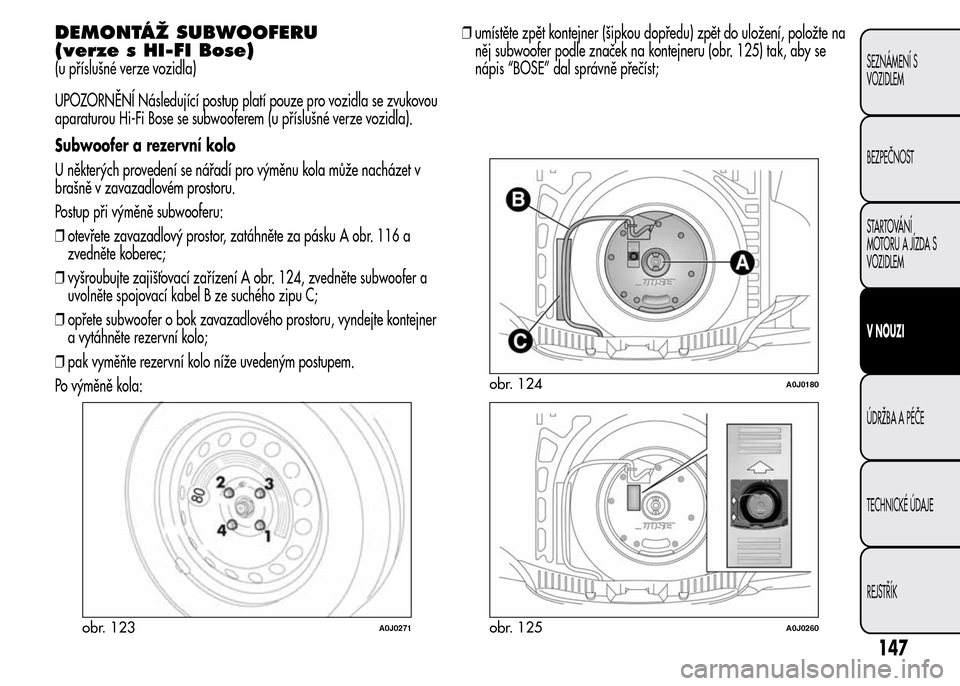

DEMONTÁŽ SUBWOOFERU
(verze s HI-FI Bose)
(u příslušné verze vozidla)
UPOZORNĚNÍ Následující postup platí pouze pro vozidla se zvukovou
aparaturou Hi-Fi Bose se subwooferem (u příslušné verze vozidla).
Subwoofer a rezervní kolo
U některých provedení se nářadí pro výměnu kola může nacházet v
brašně v zavazadlovém prostoru.
Postup při výměně subwooferu:
❒otevřete zavazadlový prostor, zatáhněte za pásku A obr. 116 a
zvedněte koberec;
❒vyšroubujte zajišťovací zařízení A obr. 124, zvedněte subwoofer a
uvolněte spojovací kabel B ze suchého zipu C;
❒opřete subwoofer o bok zavazadlového prostoru, vyndejte kontejner
a vytáhněte rezervní kolo;
❒pak vyměňte rezervní kolo níže uvedeným postupem.
Po výměně kola:❒umístěte zpět kontejner (šipkou dopředu) zpět do uložení, položte na
něj subwoofer podle značek na kontejneru (obr. 125) tak, aby se
nápis “BOSE” dal správně přečíst;
obr. 123A0J0271
obr. 124A0J0180
obr. 125A0J0260
147
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

❒kabel B obr. 124 upevněte pomocí suchého zipu C, aby se
neskřípnul.
❒Pak zašroubujte zajišťovací zařízení A a umístěte zpět koberec v
zavazadlovém prostoru.
Subwoofer a “Sada Fix&Go Automatic”
Přístup k sadě Fix&Go Automatic:
❒otevřete zavazadlový prostor, zatáhněte za pásku A obr. 116 a
zvedněte koberec;
❒z levé strany zavazadlového prostoru vyndejte sadu “Fix&Go
Automatic” (obr. 126);
❒nahustěte kolo (viz “Sada Fix&Go Automatic”).ZPĚTNÁ MONTÁŽ KOLA
Zvedněte vozidlo výše uvedeným postupem a sundejte rezervní kolo.
Postupujte takto:
❒Zkontrolujte, zda se na styčných plochách normálního kola a náboje
nenacházejí nečistoty, které by mohly způsobit povolení
upevňovacích šroubů;
❒u verzí s ocelovými ráfky: nasaď te kryt kola na ráfek tak, aby
se otvor s půlkruhem kryl s již zasunutým šroubem, pak zasuňte
zbývající čtyři šrouby;
❒klíčem A obr. 120 zašroubujte na doraz upevňovacích šrouby;
❒spusťte vozidlo dolů a vytáhněte zvedák;
❒klíčem A obr. 120 zašroubujte na doraz upevňovacích šrouby v
pořadí uvedeném na
❒u verzí se slitinovými ráfky s krycí miskou náboje:čep
na krytu ustavte tak, aby souhlasil s uložením na ráfku.
Po výměně kola
❒rezervní kolo umístěte do příslušného uložení v zavazadlovém
prostoru;
❒vraťte zvedák a ostatní nářadí do kontejneru;
❒přepravku s nářadím uložte na rezervní kolo;
❒umístěte zpět podlahovou krytinu v zavazadlovém prostoru.
obr. 126A0J0239
148
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
