2015 Alfa Romeo MiTo Návod k obsluze (in Czech)

Skupina Skupiny hmotností
Skupina 2 15 - 25 kg tělesné hmotnosti
Skupina 3 22-36 kg tělesné hmotnosti
Všechna zádržná zařízení musejí být opatřena štítkem s
homologačními údaji a kontrolní značkou. Štítek musí být k sedačce
pevně připevněn a nesmí se v žádném případě odstranit.
V rámci řada doplňků Lineaccessori Alfa Romeo jsou k dostání dětské
sedačky pro všechny hmotnostní skupiny. Doporučujeme, abyste je
zakoupili, protože byly speciálně otestovány pro vozidla značky Alfa
Romeo.
VÁŽNÉ NEBEZPEČÍ. Dětské sedačky, které se montují proti
směru jízdy, se NESMĚJÍ nainstalovat na přední sedadlo,
jestliže je airbag spolucestujícího v pohotovostním stavu.
Nafouknutím by mohl airbag přivodit dítěti smrtelné
zranění bez ohledu na sílu nárazu. Proto doporučujeme
vozit děti sedící v sedačce zásadně na zadním sedadle, kde je v
případě nárazu více ochráněno.
Povinnost deaktivovat airbag, pokud byla do vozidla
namontovaná dětská sedačka, která se instaluje proti
směru jízdy, je předepsána na štítku na sluneční cloně.
Postupujte podle pokynů na etiketě na sluneční cloně na straně
spolucestujícího (viz “Čelní airbagy”).
MONTÁŽ SEDAČKY
"UNIVERSALE" (s
bezpečnostními pásy)
SKUPINA0a0+
Obrázky znázorňují způsob montáže pouze
orientačně. Při montáži sedačky nebo kolébky
postupujte podle návodu k použití, který musí být
dodaný spolu se sedačkou.
Děti do 13 kg je nutno dopravovat proti směru jízdy v sedačce
vyobrazené na obr. obr. 96, kde mají podloženou hlavu tak, aby při
prudké deceleraci nebyla namáhána krční páteř.
Sedačka je upoutána bezpečnostními pásy vozidla, jak je znázorněno
na obr. 96. V kolébce musí být dítě připoutané svými bezpečnostními
pásy.
obr. 96A0J0097
117
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

SKUPINA 1
Obrázky znázorňují způsob montáže pouze
orientačně. Při montáži sedačky nebo kolébky
postupujte podle návodu k použití, který musí být
dodaný spolu se sedačkou.
Děti o tělesné váze 9 - 18 kg je možné dopravovat po směru jízdy obr.
97.
Existují dětské sedačky vybavené ukotvením Isofix,
které umožňují stabilní upevnění k sedadlu bez použití
bezpečnostních pásů vozidla.
SKUPINA 2
Obrázky znázorňují způsob montáže pouze
orientačně. Při montáži sedačky nebo kolébky
postupujte podle návodu k použití, který musí být
dodaný spolu se sedačkou.
Děti vážící 15 - 25 kg lze na sedačce připoutat bezpečnostními pásy,
které jsou součástí výbavy vozidla obr. 98.
Sedačky v takovém případě mají pouze zajistit správnou polohu těla
dítěte při upoutání bezpečnostními pásy: příčný úsek bezpečnostního
pásu nesmí přiléhat ke krku, nýbrž k hrudníku, a vodorovný úsek
bezpečnostního pásu k pánvi, nikoli k břichu dítěte.
obr. 97A0J0371obr. 98A0J0099
118
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

SKUPINA 3
Obrázky znázorňují způsob montáže pouze
orientačně. Při montáži sedačky nebo kolébky
postupujte podle návodu k použití, který musí být
dodaný spolu se sedačkou.
Pro děti o hmotnosti od 22 do 36 kg existují speciální zádržná
zařízení umožňující správné upoutání bezpečnostního pásu.
Na obr. 99je uveden příklad správné polohy dítěte na zadním
sedadle.
Děti o tělesné výšce od 1,50 m mohou používat stejné bezpečnostní
pásy jako dospělí.
obr. 99A0J0100
119
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ UNIVERZÁLNÍCH
SEDAČEK
Vozidlo vyhovuje evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá sedadla ve vozidle podle
následující tabulky:
Skupina Skupiny hmotnostíCestující na předním
sedadleZadní krajní a prostřední
cestující
Skupina 0, 0+ do 13 kg
UU
Skupina 1 9-18 kgUU
Skupina 2 15-25 kgUU
Skupina 3 22-36 kgUU
U= Vhodné pro zádržné systémy kategorie "Univerzální" podle předpisu EHK-R44 pro výše uvedené skupiny.
120
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

PŘÍPRAVA PRO MONTÁŽ
DĚTSKÉ SEDAČKY “ISOFIX”
Vozidlo je vybaveno úchyty ISOFIX, což je nový evropský standard,
díky němuž je montáž sedačky rychlá, jednoduchá a bezpečná.
Tradiční sedačku lze namontovat na sedalo vedle sedadla se sedačku
Isofix.
Na obr. 100 je zobrazen příklad sedačky Isofix Universale, která je
určena pro hmotnostní skupinu 1.
Obrázky znázorňují způsob montáže pouze
orientačně. Při montáži sedačky nebo kolébky
postupujte podle návodu k použití, který musí být
dodaný spolu se sedačkou.
Pro ostatní hmotnostní skupiny jsou určeny speciální sedačky Isofix,
které se smějí použít pouze v případě, že byly vyprojektovány,
vyzkoušeny a homologovány pro dané vozidlo (viz seznam vozidel
dodávaný se sedačkou).
UPOZORNĚNÍ Zadní prostřední místo není určeno pro žádný typ
dětské sedačky Isofix.
INSTALACE SEDAČKY ISOFIX
UNIVERSALE
Postupujte takto:
❒upevněte dětskou sedačku do spodních kovových ok A obr. 101
mezi opěradlem a sedákem zadního sedadla;
❒horní pás (dodávaný se sedačkou) se upevní do úchytů B obr. 102 v
zadní části opěradla.Tradiční dětskou sedačku lze kombinovat se sedačkou “Isofix
Universale”. Upozorňujeme, že v případě sedaček typu Isofix
Universale je možné používat všechny homologované typy označené
jako “Isofix Universale” podle EHK R44 (R44/03 či aktualizované
znění).
obr. 100A0J0093
121
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

V rámci řady doplňků Lineaccessori Alfa Romeo je k dostání dětská
sedačka Isofix Universale "Duo Plus".
Další podrobnosti o instalaci a/nebo použití sedačky jsou uvedeny v
návodu k použití dodávaném se sedačkou.Sedačka, která není ukotvena do všech tří úchytů,
neposkytne dítěti patřičnou ochranu. Při nehodě
vozidla může dítě utrpět až smrtelný úraz.
Sedačku montujte jen ve stojícím vozidle. Správné
uchycení sedačky se pozná podle řádného zaklapnutí
úchytů sedačky do třmenů. V každém případě je nutno
postupovat podle návodu k použití, který musí výrobce přiložit k
sedačce.
obr. 101A0J0092
obr. 102A0J0335
122
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak lze v souladu s evropským předpisem EHK 16, nainstalovat do vozidla dětské sedačky Isofix na
sedadla se speciálními úchyty.
Hmotnostní skupina Natočení sedačky Třída velikosti IsofixZadní krajní sedadlo
levé krajní pravé krajní
Skupina 0 - 10 kg Proti směru jízdy V
XX
Skupina 0+ do 13 kgProti směru jízdy V
XX
Proti směru jízdy RXX
Proti směru jízdy SXX
Skupina 1 od 9 do 18 kgProti směru jízdy R
XX
Proti směru jízdy SXX
Po směru jízdy BIUF IUF
Po směru jízdy BIIUF IUF
Po směru jízdy AXX
X: Nevhodné umístění úchytu Isofix pro dětské zádržné systémy v této hmotnostní skupině a/nebo třídě velikosti.
IUF: Vhodný pro dětské zádržné systémy Isofix univerzální třídy (s třetím horním úchytem) instalované po směru jízdy a schválené pro danou hmotnostní skupinu.
Při instalaci sedačky nebo kolébky postupujte podle
návodu k použití dodaného se sedačkou.
Hlavní upozornění ohledně bezpečné přepravy dětí
❒Dětskou sedačku montujte zásadně na zadní sedadlo, kde je dítě v
případě nárazu více ochráněno.
❒Montujte co nejdéle dětskou sedačku proti směru jízdy, pokud
možno do 3 - 4 let věku dítěte.❒Dětskou sedačku montovanou proti směru jízdy doporučujeme
umístit co nejvíce dopředu, jak to dovolí poloha předního sedadla.
❒Po vypnutí airbagu na straně spolucestujícího je nutno podle
trvalého svícení kontrolky na přístrojové desce zkontrolovat, zda je
airbag skutečně odpojen.
❒Postupujte přesně podle návodu dodaného se sedačkou. Návod
uchovávejte spolu s ostatní dokumentací k vozidlu a touto knížkou.
Nepoužívejte dětské sedačky, k nimž není přiložen návod k použití.
123
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

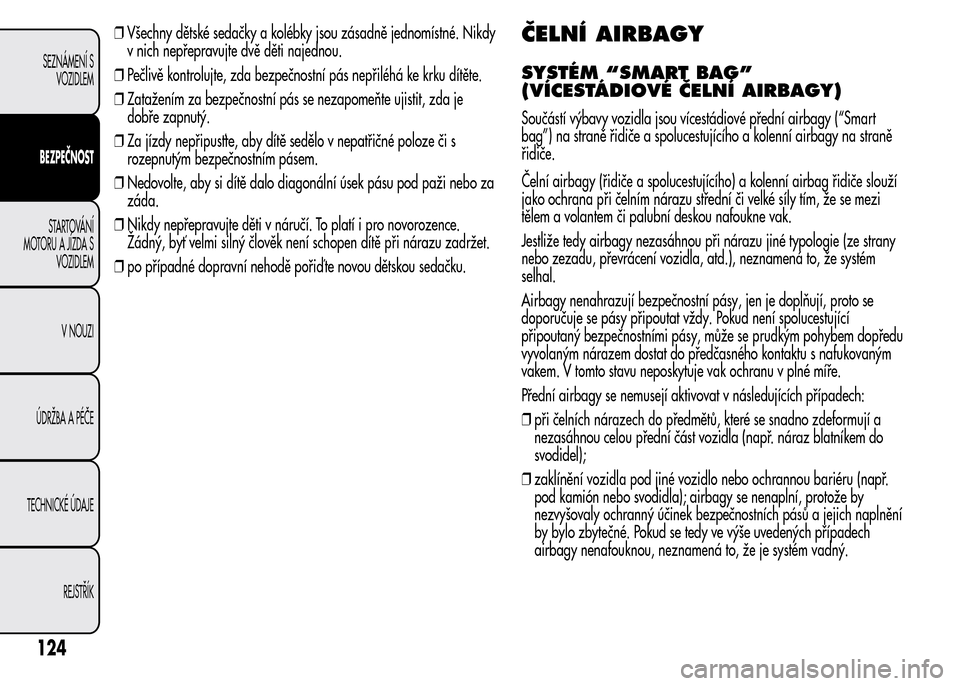

❒Všechny dětské sedačky a kolébky jsou zásadně jednomístné. Nikdy
v nich nepřepravujte dvě děti najednou.
❒Pečlivě kontrolujte, zda bezpečnostní pás nepřiléhá ke krku dítěte.
❒Zatažením za bezpečnostní pás se nezapomeňte ujistit, zda je
dobře zapnutý.
❒Za jízdy nepřipusťte, aby dítě sedělo v nepatřičné poloze či s
rozepnutým bezpečnostním pásem.
❒Nedovolte, aby si dítě dalo diagonální úsek pásu pod paži nebo za
záda.
❒Nikdy nepřepravujte děti v náručí. To platí i pro novorozence.
Žádný, byť velmi silný člověk není schopen dítě při nárazu zadržet.
❒po případné dopravní nehodě pořiď te novou dětskou sedačku.ČELNÍ AIRBAGY
SYSTÉM “SMART BAG”
(VÍCESTÁDIOVÉ ČELNÍ AIRBAGY)
Součástí výbavy vozidla jsou vícestádiové přední airbagy (“Smart
bag”) na straně řidiče a spolucestujícího a kolenní airbagy na straně
řidiče.
Čelní airbagy (řidiče a spolucestujícího) a kolenní airbag řidiče slouží
jako ochrana při čelním nárazu střední či velké síly tím, že se mezi
tělem a volantem či palubní deskou nafoukne vak.
Jestliže tedy airbagy nezasáhnou při nárazu jiné typologie (ze strany
nebo zezadu, převrácení vozidla, atd.), neznamená to, že systém
selhal.
Airbagy nenahrazují bezpečnostní pásy, jen je doplňují, proto se
doporučuje se pásy připoutat vždy. Pokud není spolucestující
připoutaný bezpečnostními pásy, může se prudkým pohybem dopředu
vyvolaným nárazem dostat do předčasného kontaktu s nafukovaným
vakem. V tomto stavu neposkytuje vak ochranu v plné míře.
Přední airbagy se nemusejí aktivovat v následujících případech:
❒při čelních nárazech do předmětů, které se snadno zdeformují a
nezasáhnou celou přední část vozidla (např. náraz blatníkem do
svodidel);
❒zaklínění vozidla pod jiné vozidlo nebo ochrannou bariéru (např.
pod kamión nebo svodidla); airbagy se nenaplní, protože by
nezvyšovaly ochranný účinek bezpečnostních pásů a jejich naplnění
by bylo zbytečné. Pokud se tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to, že je systém vadný.
