2015 Alfa Romeo MiTo Manuale del proprietario (in Italian)

181
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni ed usura pattini freni a disco anteriori e
posteriori●●●●●●●●●●
Controllo visivo condizioni cinghia dentata comando distribuzione
(escluse versioni Turbo TwinAir)●
Controllo visivo condizioni cinghia/e comando accessori●
Controllo ed eventuale ripristino livello olio comando cambio Alfa
TCT (per versioni/mercati, dove previsto)
(1)●●●●●
Sostituzione olio motore e filtro olio
(2)●●●●●
Sostituzione candele di accensione
(3)●●●●●
(1) Controllo da eseguire ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).
(2) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km
(3) Per le versioni 1.4 Turbo Multi Air, al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale: utilizzare esclusivamente
candele specificamente certificate per tali motori, dello stesso tipo e della stessa marca (vedere quanto descritto al paragrafo “Motore” nel capitolo “Dati tecnici”);
rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata. Per la sostituzione delle candelesi consiglia di
rivolgersi ai Servizi Autorizzati Alfa Romeo.
Sostituzione cinghia/e comando accessori(4)●
Sostituzione cinghia dentata comando distribuzione (escluse versioni
Turbo TwinAir)
(4)●
Sostituzione cartuccia filtro aria
(5)●●●●●
Sostituzione liquido freni●●●●●
Sostituzione filtro abitacolo
(5)O●O●O●O●O●
(4) Zone non polverose: percorrenza chilometrica massima consigliata 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni.
Zone polverose e/o utilizzo gravoso della vettura (climi freddi, uso cittadino, lunghe permanenze al minimo): percorrenza chilometrica massima consigliata 60.000
km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.prevalentemente su
è necessario sostituire olio motore e filtro ogni anno.percorsi urbani o comunque
(5) In caso di utilizzo della vettura in zone polverose sostituire il filtro ogni 15.000 km.
(O) Interventi raccomandati(●) Interventi obbligatori

182
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
VERSIONI DIESEL
Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale regolazione
pressione; controllo scadenza ricarica kit "Fix&Go Automatic"●●●●●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli, abitacolo, vano portaoggetti,
spie quadro strumenti, ecc.)●●●●●●●●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento
motore, freni/frizione idraulica, lavacristalli, batteria, ecc.)●●●●●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●●●●●
Controllo, mediante presa di diagnosi, funzionalità sistemi
alimentazione/controllo motore, emissioni e, per versioni/mercati
dove previsto, degrado olio motore●●●●●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo
sotto scocca, tratti rigidi e flessibili delle tubazioni (scarico,
alimentazione combustibile, freni), elementi in gomma (cuffie,
manicotti, boccole, ecc...)●●●●●
Controllo posizionamento/usura spazzole tergicristallo anteriore e
tergilunotto posteriore●●●●●
Controllo funzionamento impianto tergi lavacristalli ed eventuale
regolazione spruzzatori●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo visivo condizioni ed usura pattini freni a disco anteriori e
posteriori●●●●●●●●●●
I controlli riportati nel Piano di Manutenzione Programmata, una volta raggiunti i 120.000 km/6 anni, devono essere ripetuti ciclicamente a
ripartire dal primo intervallo, rispettando così le stesse cadenze precedentemente eseguite.

183
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Migliaia di chilometri 20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo visivo condizioni e tensionamento (solo per versioni senza
tenditore automatico) cinghia/e comando accessori●●
Sostituzione olio motore e filtro olio
(1) (2)
Sostituzione cinghie comando accessori(3)●
Sostituzione cinghia dentata comando distribuzione (escluse versioni
1.3 JTD
M)(3)●
Sostituzione cartuccia filtro combustibile
(4)●●●
Sostituzione cartuccia filtro aria
(5)●●●●●
Sostituzione liquido freni●●●●●
Sostituzione filtro abitacolo
(5)O●O●O●O●O●
(1) L'effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo della vettura viene segnalato tramite spia o messaggio
sul quadro strument on deve comunque eccedere i 2 anni.
(2) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro ogni anno.
(3) Zone non polverose: percorrenza chilometrica massima consigliata 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere
sostituita ogni 6 anni.
Zone polverose e/o utilizzo gravoso della vettura (climi freddi, uso cittadino, lunghe permanenze al minimo): percorrenza chilometrica massima consigliata 60.000
km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni 4 anni.
(4) In caso di rifornimento della vettura con combustibile di qualità inferiore alla Specifica Europea prevista si raccomanda la sostituzione di questo filtro ogni 20.000 km e
. N i
(5) In caso di utilizzo della vettura in zone polverose sostituire il filtro ogni 20.000 km.
(O) Interventi raccomandati
(●) Interventi obbligatori

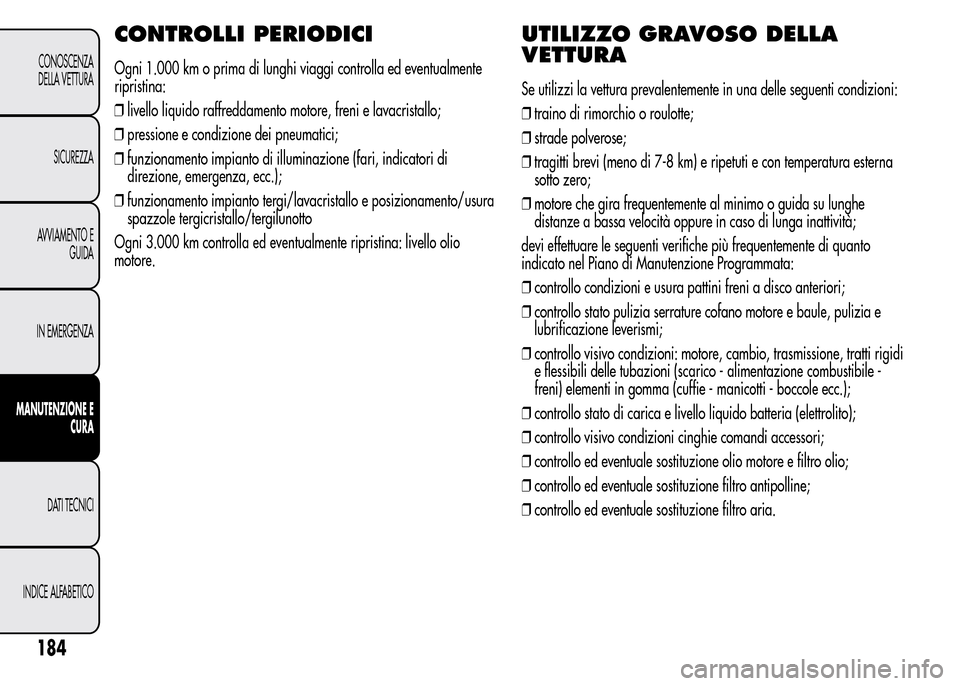

CONTROLLI PERIODICI
Ogni 1.000 km o prima di lunghi viaggi controlla ed eventualmente
ripristina:
❒livello liquido raffreddamento motore, freni e lavacristallo;
❒pressione e condizione dei pneumatici;
❒funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
❒funzionamento impianto tergi/lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto
Ogni 3.000 km controlla ed eventualmente ripristina: livello olio
motore.
UTILIZZO GRAVOSO DELLA
VETTURA
Se utilizzi la vettura prevalentemente in una delle seguenti condizioni:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripetuti e con temperatura esterna
sotto zero;
❒motore che gira frequentemente al minimo o guida su lunghe
distanze a bassa velocità oppure in caso di lunga inattività;
devi effettuare le seguenti verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione Programmata:
❒controllo condizioni e usura pattini freni a disco anteriori;
❒controllo stato pulizia serrature cofano motore e baule, pulizia e
lubrificazione leverismi;
❒controllo visivo condizioni: motore, cambio, trasmissione, tratti rigidi
e flessibili delle tubazioni (scarico - alimentazione combustibile -
freni) elementi in gomma (cuffie - manicotti - boccole ecc.);
❒controllo stato di carica e livello liquido batteria (elettrolito);
❒controllo visivo condizioni cinghie comandi accessori;
❒controllo ed eventuale sostituzione olio motore e filtro olio;
❒controllo ed eventuale sostituzione filtro antipolline;
❒controllo ed eventuale sostituzione filtro aria.
184
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

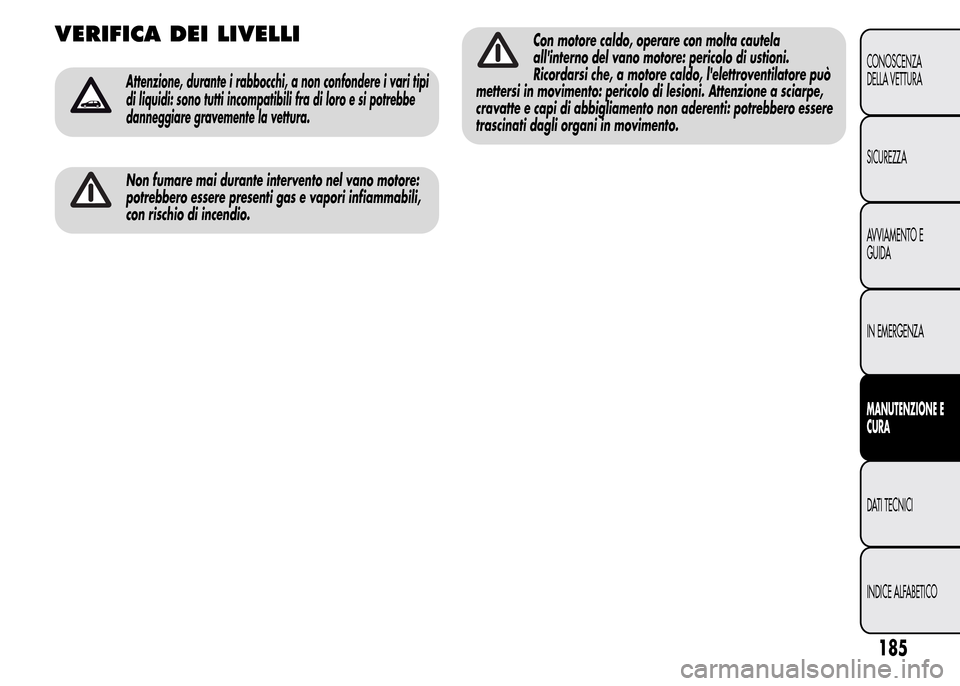

VERIFICA DEI LIVELLI
Attenzione, durante i rabbocchi, a non confondere i vari tipi
di liquidi: sono tutti incompatibili fra di loro e si potrebbe
danneggiare gravemente la vettura.
Non fumare mai durante intervento nel vano motore:
potrebbero essere presenti gas e vapori infiammabili,
con rischio di incendio.
Con motore caldo, operare con molta cautela
all'interno del vano motore: pericolo di ustioni.
Ricordarsi che, a motore caldo, l'elettroventilatore può
mettersi in movimento: pericolo di lesioni. Attenzione a sciarpe,
cravatte e capi di abbigliamento non aderenti: potrebbero essere
trascinati dagli organi in movimento.
185
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

F
E
CD
B
A

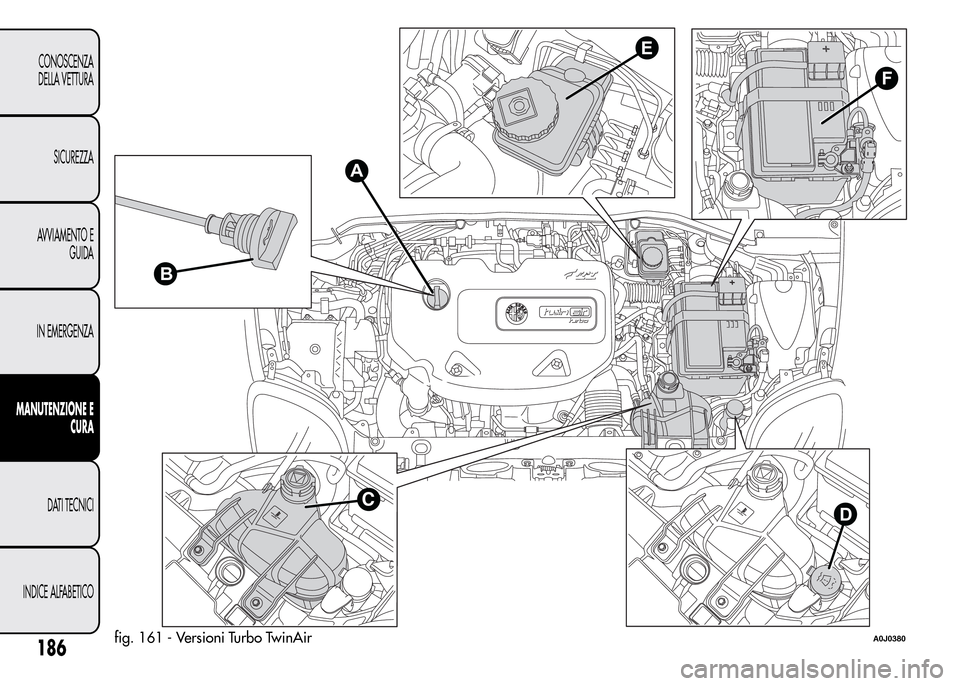

fig. 161 - Versioni Turbo TwinAirA0J0380186
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

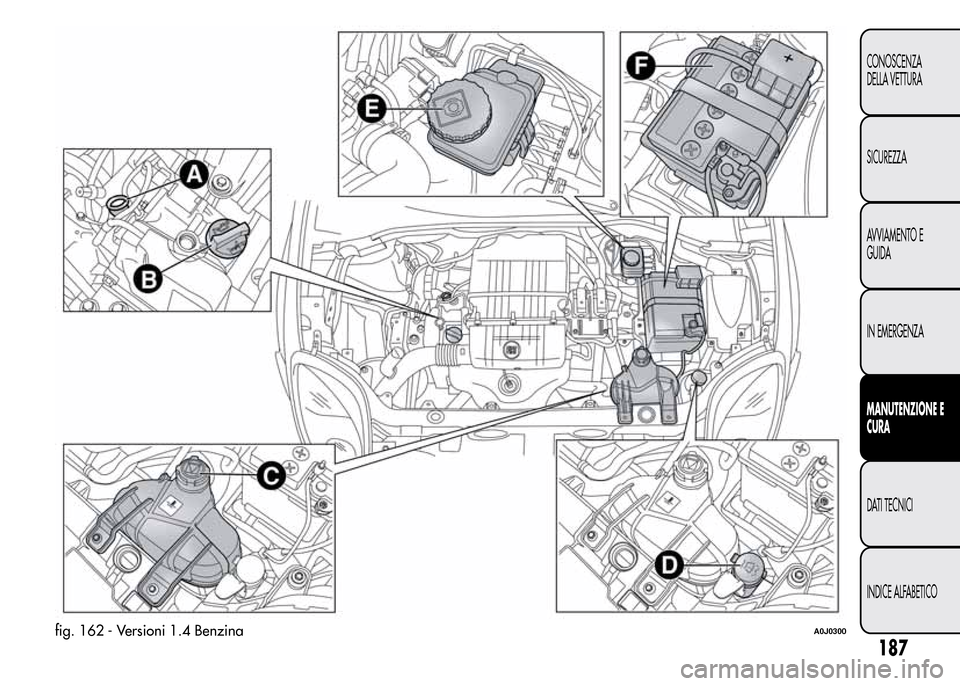

fig. 162 - Versioni 1.4 BenzinaA0J0300
187
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

fig. 163 - Versioni 1.4 Turbo Multi AirA0J0283
