Page 129 of 280

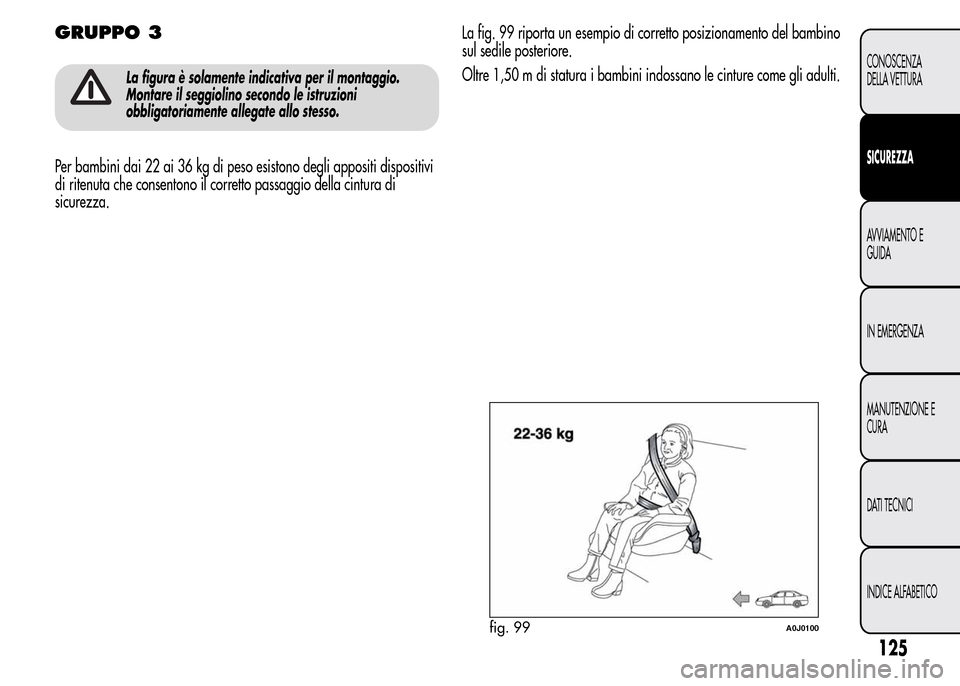

GRUPPO 3
La figura è solamente indicativa per il montaggio.
Montare il seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
Per bambini dai 22 ai 36 kg di peso esistono degli appositi dispositivi
di ritenuta che consentono il corretto passaggio della cintura di
sicurezza.La fig. 99 riporta un esempio di corretto posizionamento del bambino
sul sedile posteriore.
Oltre 1,50 m di statura i bambini indossano le cinture come gli adulti.
fig. 99A0J0100
125
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 130 of 280

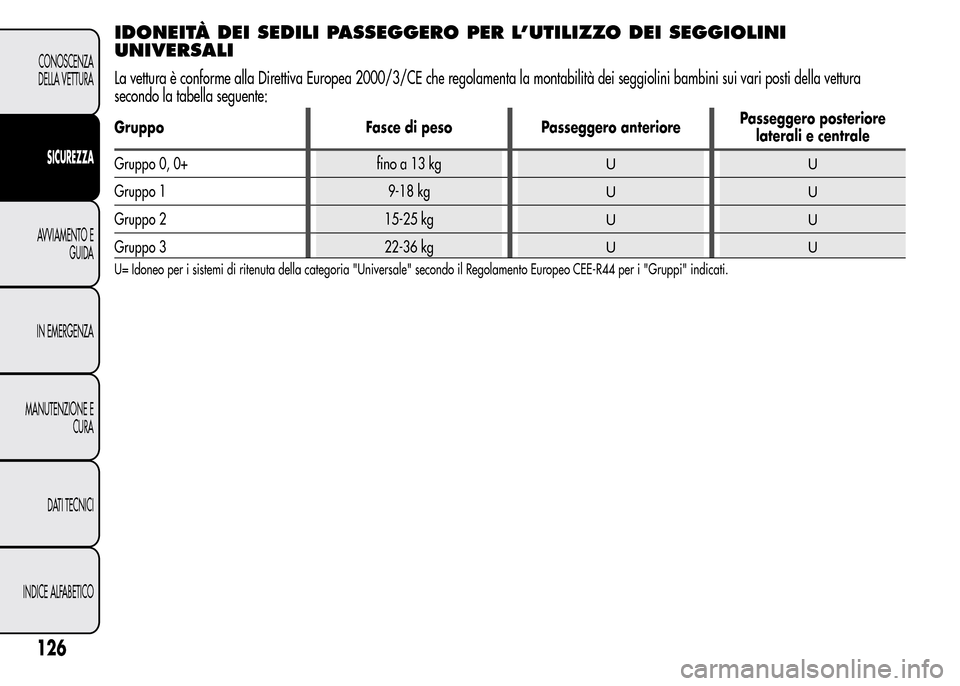

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI
UNIVERSALI
La vettura è conforme alla Direttiva Europea 2000/3/CE che regolamenta la montabilità dei seggiolini bambini sui vari posti della vettura
secondo la tabella seguente:
Gruppo Fasce di peso Passeggero anteriorePasseggero posteriore
laterali e centrale
Gruppo 0, 0+ fino a 13 kg
UU
Gruppo 1 9-18 kgUU
Gruppo 2 15-25 kgUU
Gruppo 3 22-36 kgUU
U= Idoneo per i sistemi di ritenuta della categoria "Universale" secondo il Regolamento Europeo CEE-R44 per i "Gruppi" indicati.
126
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 131 of 280

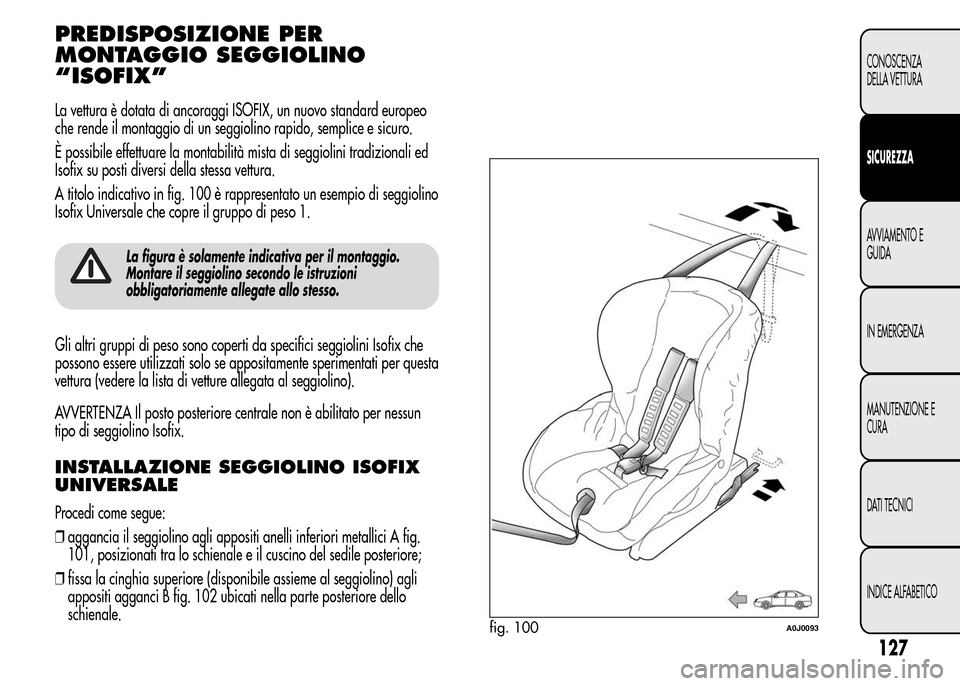

PREDISPOSIZIONE PER
MONTAGGIO SEGGIOLINO
“ISOFIX”
La vettura è dotata di ancoraggi ISOFIX, un nuovo standard europeo
che rende il montaggio di un seggiolino rapido, semplice e sicuro.
È possibile effettuare la montabilità mista di seggiolini tradizionali ed
Isofix su posti diversi della stessa vettura.
A titolo indicativo in fig. 100 è rappresentato un esempio di seggiolino
Isofix Universale che copre il gruppo di peso 1.
La figura è solamente indicativa per il montaggio.
Montare il seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
Gli altri gruppi di peso sono coperti da specifici seggiolini Isofix che
possono essere utilizzati solo se appositamente sperimentati per questa
vettura (vedere la lista di vetture allegata al seggiolino).
AVVERTENZA Il posto posteriore centrale non è abilitato per nessun
tipo di seggiolino Isofix.
INSTALLAZIONE SEGGIOLINO ISOFIX
UNIVERSALE
Procedi come segue:
❒aggancia il seggiolino agli appositi anelli inferiori metallici A fig.
101, posizionati tra lo schienale e il cuscino del sedile posteriore;
❒fissa la cinghia superiore (disponibile assieme al seggiolino) agli
appositi agganci B fig. 102 ubicati nella parte posteriore dello
schienale.
fig. 100A0J0093
127
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 132 of 280

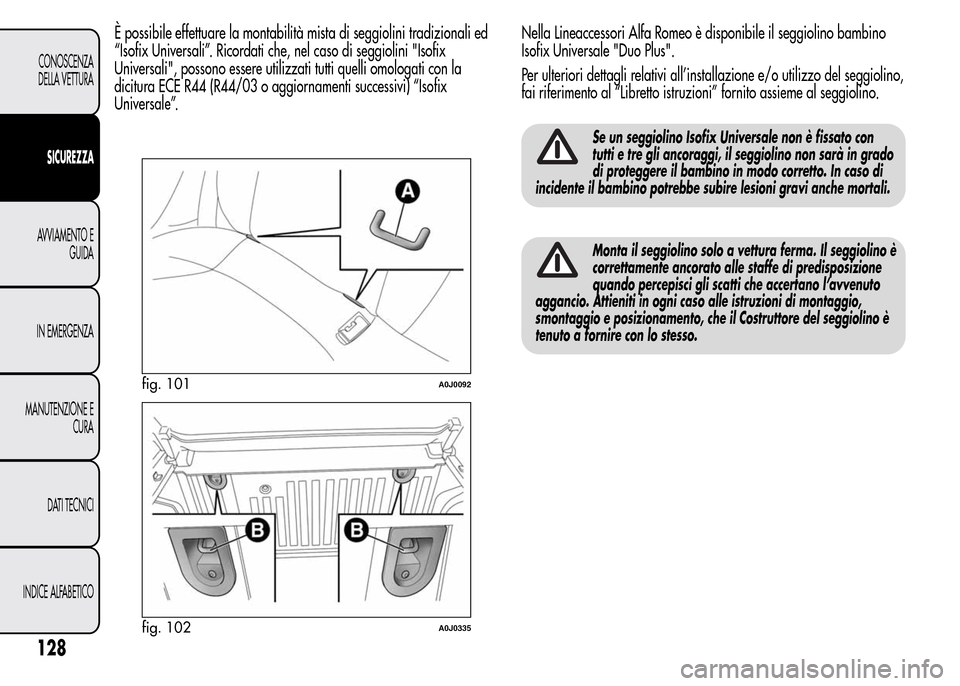

È possibile effettuare la montabilità mista di seggiolini tradizionali ed
“Isofix Universali”. Ricordati che, nel caso di seggiolini "Isofix
Universali", possono essere utilizzati tutti quelli omologati con la
dicitura ECE R44 (R44/03 o aggiornamenti successivi) “Isofix
Universale”.Nella Lineaccessori Alfa Romeo è disponibile il seggiolino bambino
Isofix Universale "Duo Plus".
Per ulteriori dettagli relativi all’installazione e/o utilizzo del seggiolino,
fai riferimento al “Libretto istruzioni” fornito assieme al seggiolino.
Se un seggiolino Isofix Universale non è fissato con
tutti e tre gli ancoraggi, il seggiolino non sarà in grado
di proteggere il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni gravi anche mortali.
Monta il seggiolino solo a vettura ferma. Il seggiolino è
correttamente ancorato alle staffe di predisposizione
quando percepisci gli scatti che accertano l’avvenuto
aggancio. Attieniti in ogni caso alle istruzioni di montaggio,
smontaggio e posizionamento, che il Costruttore del seggiolino è
tenuto a fornire con lo stesso.
fig. 101A0J0092
fig. 102A0J0335
128
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 133 of 280

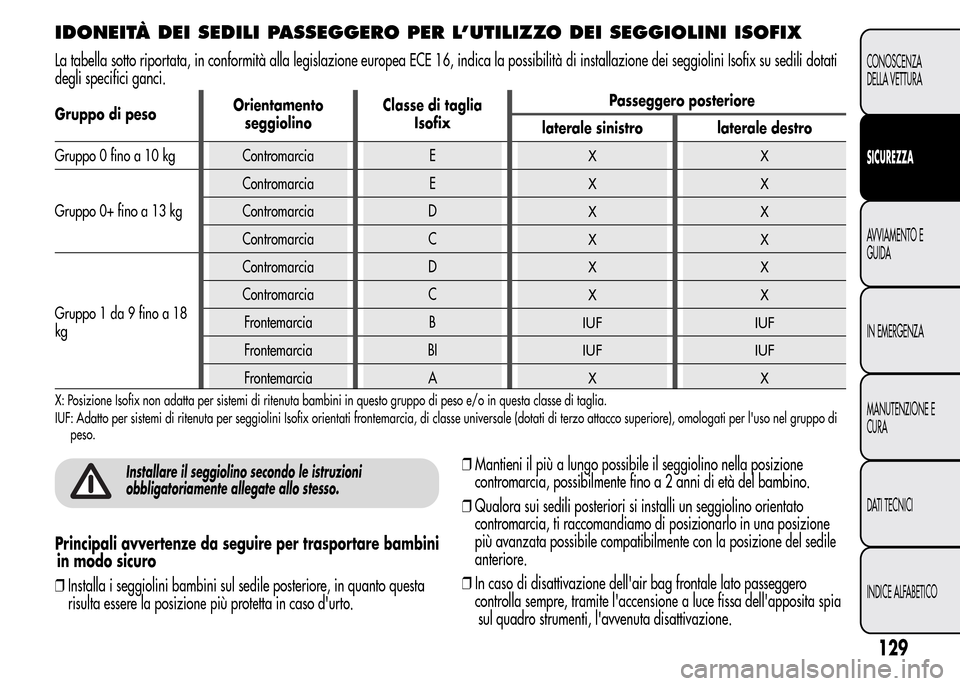

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini Isofix su sedili dotati
degli specifici ganci.
Gruppo di pesoOrientamento
seggiolinoClasse di taglia
IsofixPasseggero posteriore
laterale sinistro laterale destro
Gruppo 0 fino a 10 kg Contromarcia E
XX
Gruppo 0+ fino a 13 kgContromarcia E
XX
Contromarcia DXX
Contromarcia CXX
Gruppo 1 da 9 fino a 18
kgContromarcia D
XX
Contromarcia CXX
Frontemarcia BIUF IUF
Frontemarcia BIIUF IUF
Frontemarcia AXX
X: Posizione Isofix non adatta per sistemi di ritenuta bambini in questo gruppo di peso e/o in questa classe di taglia.
IUF: Adatto per sistemi di ritenuta per seggiolini Isofix orientati frontemarcia, di classe universale (dotati di terzo attacco superiore), omologati per l'uso nel gruppo di
peso.
Installare il seggiolino secondo le istruzioni
obbligatoriamente allegate allo stesso.
Principali avvertenze da seguire per trasportare bambini
in modo sicuro
❒Installa i seggiolini bambini sul sedile posteriore, in quanto questa
risulta essere la posizione più protetta in caso d'urto.❒Mantieni il più a lungo possibile il seggiolino nella posizione
contromarcia, possibilmente fino a 2 anni di età del bambino.
❒Qualora sui sedili posteriori si installi un seggiolino orientato
contromarcia, ti raccomandiamo di posizionarlo in una posizione
più avanzata possibile compatibilmente con la posizione del sedile
anteriore.
❒In caso di disattivazione dell'air bag frontale lato passeggero
controlla sempre, tramite l'accensione a luce fissa dell'apposita spia
sul quadro strumenti, l'avvenuta disattivazione.
129
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 134 of 280

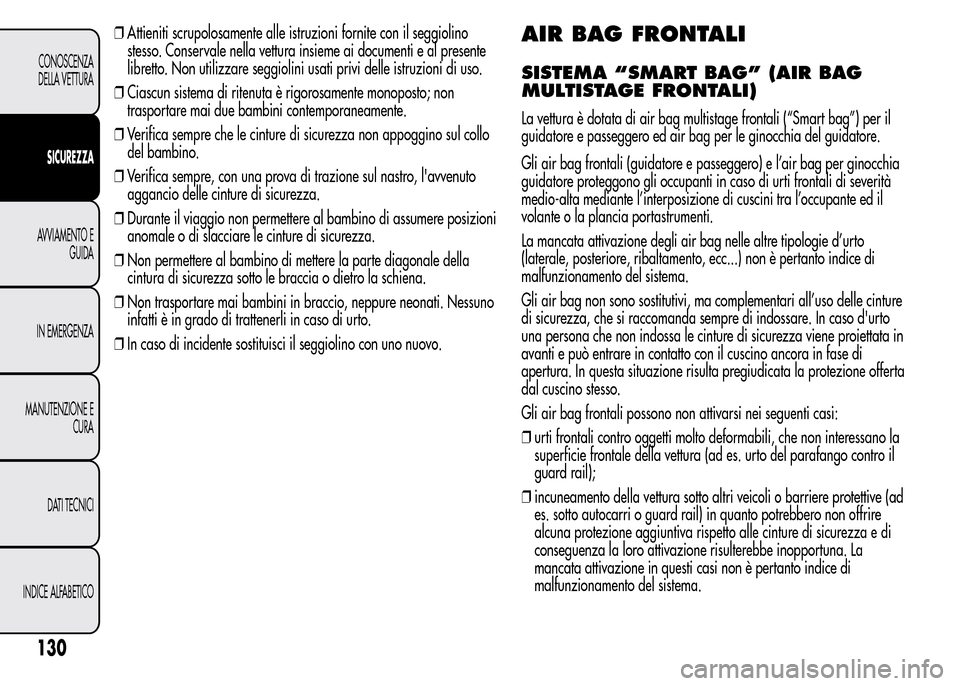

❒Attieniti scrupolosamente alle istruzioni fornite con il seggiolino
stesso. Conservale nella vettura insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati privi delle istruzioni di uso.
❒Ciascun sistema di ritenuta è rigorosamente monoposto; non
trasportare mai due bambini contemporaneamente.
❒Verifica sempre che le cinture di sicurezza non appoggino sul collo
del bambino.
❒Verifica sempre, con una prova di trazione sul nastro, l'avvenuto
aggancio delle cinture di sicurezza.
❒Durante il viaggio non permettere al bambino di assumere posizioni
anomale o di slacciare le cinture di sicurezza.
❒Non permettere al bambino di mettere la parte diagonale della
cintura di sicurezza sotto le braccia o dietro la schiena.
❒Non trasportare mai bambini in braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di urto.
❒In caso di incidente sostituisci il seggiolino con uno nuovo.AIR BAG FRONTALI
SISTEMA “SMART BAG” (AIR BAG
MULTISTAGE FRONTALI)
La vettura è dotata di air bag multistage frontali (“Smart bag”) per il
guidatore e passeggero ed air bag per le ginocchia del guidatore.
Gli air bag frontali (guidatore e passeggero) e l’air bag per ginocchia
guidatore proteggono gli occupanti in caso di urti frontali di severità
medio-alta mediante l’interposizione di cuscini tra l’occupante ed il
volante o la plancia portastrumenti.
La mancata attivazione degli air bag nelle altre tipologie d’urto
(laterale, posteriore, ribaltamento, ecc...) non è pertanto indice di
malfunzionamento del sistema.
Gli air bag non sono sostitutivi, ma complementari all’uso delle cinture
di sicurezza, che si raccomanda sempre di indossare. In caso d'urto
una persona che non indossa le cinture di sicurezza viene proiettata in
avanti e può entrare in contatto con il cuscino ancora in fase di
apertura. In questa situazione risulta pregiudicata la protezione offerta
dal cuscino stesso.
Gli air bag frontali possono non attivarsi nei seguenti casi:
❒urti frontali contro oggetti molto deformabili, che non interessano la
superficie frontale della vettura (ad es. urto del parafango contro il
guard rail);
❒incuneamento della vettura sotto altri veicoli o barriere protettive (ad
es. sotto autocarri o guard rail) in quanto potrebbero non offrire
alcuna protezione aggiuntiva rispetto alle cinture di sicurezza e di
conseguenza la loro attivazione risulterebbe inopportuna. La
mancata attivazione in questi casi non è pertanto indice di
malfunzionamento del sistema.
130
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 135 of 280

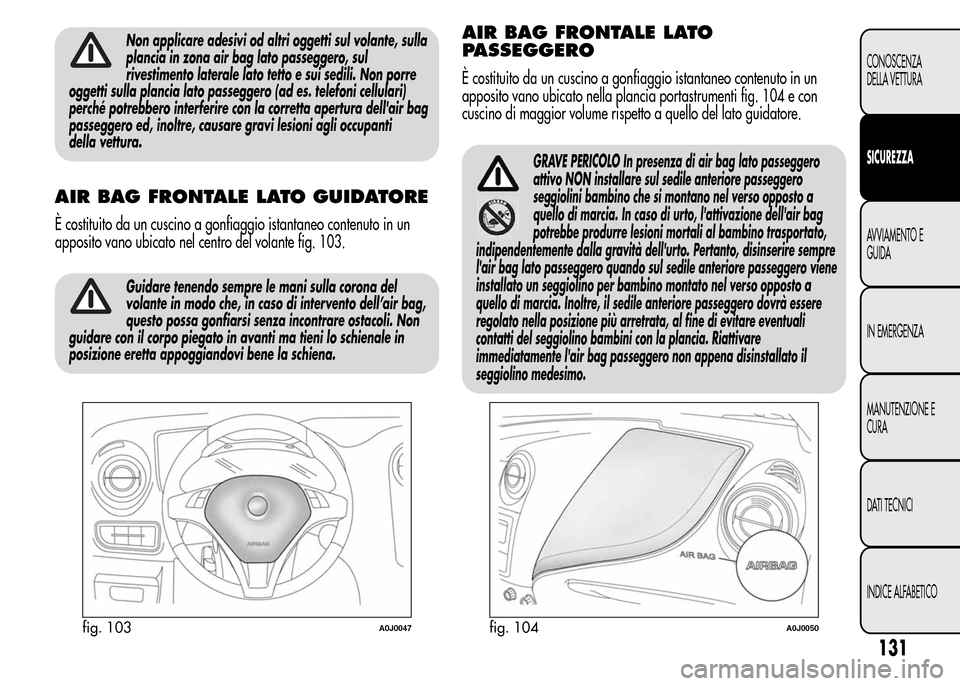

Non applicare adesivi od altri oggetti sul volante, sulla
plancia in zona air bag lato passeggero, sul
rivestimento laterale lato tetto e sui sedili. Non porre
oggetti sulla plancia lato passeggero (ad es. telefoni cellulari)
perché potrebbero interferire con la corretta apertura dell'air bag
passeggero ed, inoltre, causare gravi lesioni agli occupanti
della vettura.
AIR BAG FRONTALE LATO GUIDATORE
È costituito da un cuscino a gonfiaggio istantaneo contenuto in un
apposito vano ubicato nel centro del volante fig. 103.
Guidare tenendo sempre le mani sulla corona del
volante in modo che, in caso di intervento dell’air bag,
questo possa gonfiarsi senza incontrare ostacoli. Non
guidare con il corpo piegato in avanti ma tieni lo schienale in
posizione eretta appoggiandovi bene la schiena.
AIR BAG FRONTALE LATO
PASSEGGERO
È costituito da un cuscino a gonfiaggio istantaneo contenuto in un
apposito vano ubicato nella plancia portastrumenti fig. 104 e con
cuscino di maggior volume rispetto a quello del lato guidatore.
GRAVE PERICOLO In presenza di air bag lato passeggero
attivo NON installare sul sedile anteriore passeggero
seggiolini bambino che si montano nel verso opposto a
quello di marcia. In caso di urto, l'attivazione dell'air bag
potrebbe produrre lesioni mortali al bambino trasportato,
indipendentemente dalla gravità dell'urto. Pertanto, disinserire sempre
l'air bag lato passeggero quando sul sedile anteriore passeggero viene
installato un seggiolino per bambino montato nel verso opposto a
quello di marcia. Inoltre, il sedile anteriore passeggero dovrà essere
regolato nella posizione più arretrata, al fine di evitare eventuali
contatti del seggiolino bambini con la plancia. Riattivare
immediatamente l'air bag passeggero non appena disinstallato il
seggiolino medesimo.
fig. 103A0J0047fig. 104A0J0050
131
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 136 of 280

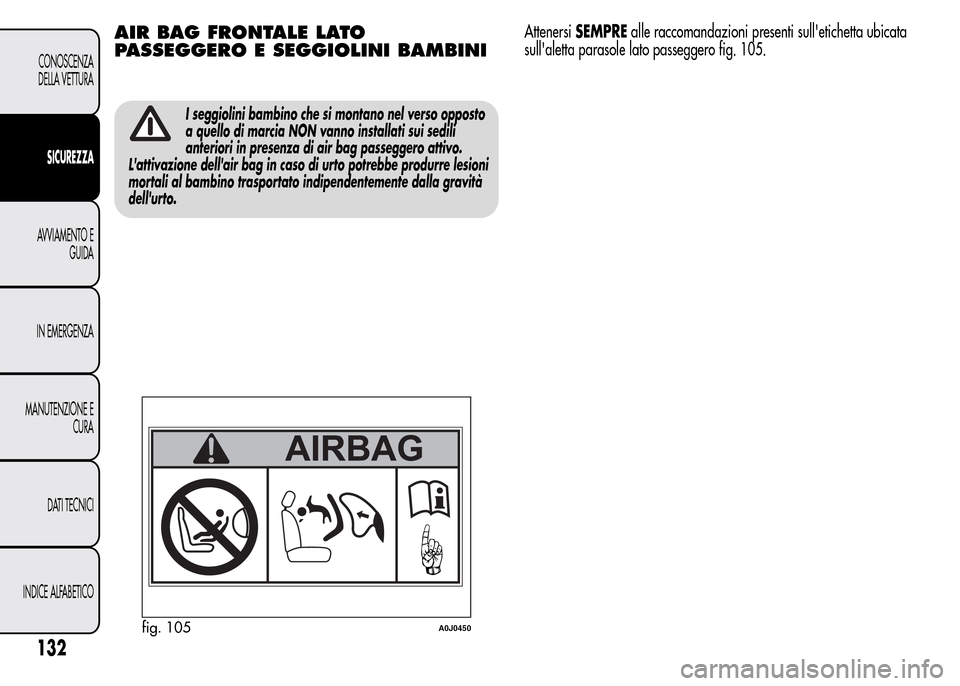

AIR BAG FRONTALE LATO
PASSEGGERO E SEGGIOLINI BAMBINI
I seggiolini bambino che si montano nel verso opposto
a quello di marcia NON vanno installati sui sedili
anteriori in presenza di air bag passeggero attivo.
L'attivazione dell'air bag in caso di urto potrebbe produrre lesioni
mortali al bambino trasportato indipendentemente dalla gravità
dell'urto.
AttenersiSEMPREalle raccomandazioni presenti sull'etichetta ubicata
sull'aletta parasole lato passeggero fig. 105.
fig. 105A0J0450
