Page 169 of 280
LUCI TARGA
Per sostituire le lampade procedi come segue:
❒rimuovi i gruppi luce targa A fig. 141;
❒ruota in senso orario il portalampada B fig. 142, estrai la lampada
C e sostituiscila.
SOSTITUZIONE LAMPADA
INTERNA
PLAFONIERA ANTERIORE
Per sostituire la lampada procedi come segue:
❒rimuovi la plafoniera A fig. 143 agendo nei punti indicati dalle
frecce;
❒apri lo sportellino B fig. 144, sostituisci le lampade C svincolandole
dai contatti laterali. Accertati poi che le nuove lampade risultino
correttamente bloccate tra i contatti stessi;
❒richiudi lo sportellino B fig. 144 e fissa la plafoniera A fig. 143
nella sua sede accertati dell’avvenuto bloccaggio.
fig. 140A0J0044
fig. 141A0J0046fig. 142A0J0045
165
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 170 of 280
❒apri la protezione B fig. 146 e sostituisci la lampada;
❒richiudi la protezione B sul trasparente;
❒rimonta la plafoniera A fig. 145 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 143A0J0120
fig. 144A0J0121
fig. 145A0J0119
fig. 146A0J0118
166
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

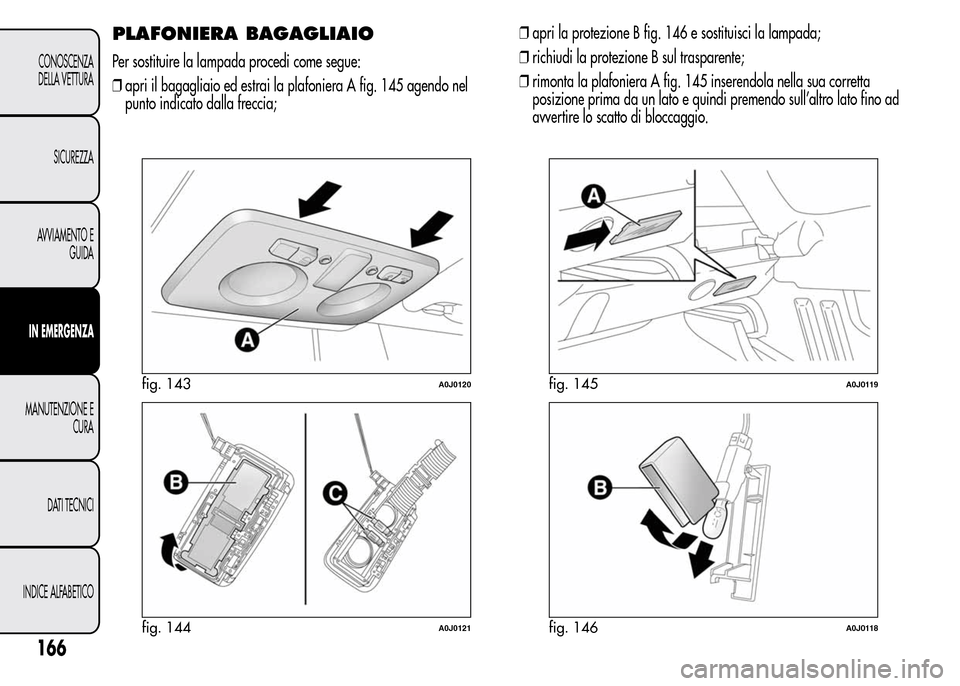

PLAFONIERA BAGAGLIAIO
Per sostituire la lampada procedi come segue:
❒apri il bagagliaio ed estrai la plafoniera A fig. 145 agendo nel
punto indicato dalla freccia;
Page 171 of 280

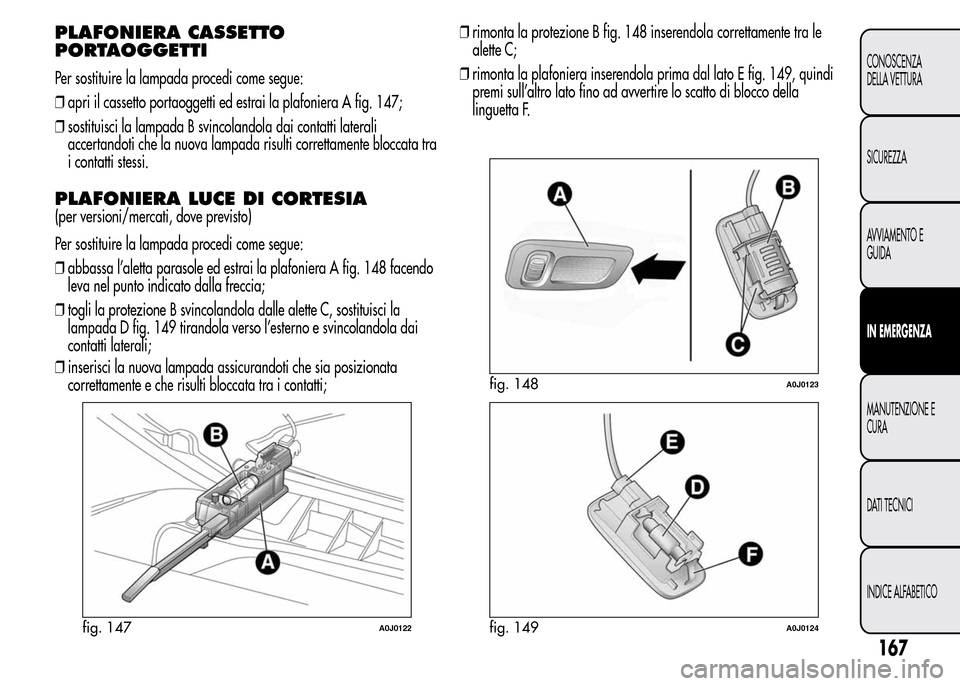

PLAFONIERA CASSETTO
PORTAOGGETTI
Per sostituire la lampada procedi come segue:
❒apri il cassetto portaoggetti ed estrai la plafoniera A fig. 147;
❒sostituisci la lampada B svincolandola dai contatti laterali
accertandoti che la nuova lampada risulti correttamente bloccata tra
i contatti stessi.
PLAFONIERA LUCE DI CORTESIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada procedi come segue:
❒abbassa l’aletta parasole ed estrai la plafoniera A fig. 148 facendo
leva nel punto indicato dalla freccia;
❒togli la protezione B svincolandola dalle alette C, sostituisci la
lampada D fig. 149 tirandola verso l’esterno e svincolandola dai
contatti laterali;
❒inserisci la nuova lampada assicurandoti che sia posizionata
correttamente e che risulti bloccata tra i contatti;
fig. 147A0J0122
fig. 148A0J0123
fig. 149A0J0124
167
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
❒rimonta la protezione B fig. 148 inserendola correttamente tra le
alette C;
❒rimonta la plafoniera inserendola prima dal lato E fig. 149, quindi
premi sull’altro lato fino ad avvertire lo scatto di blocco della
linguetta F.
Page 172 of 280

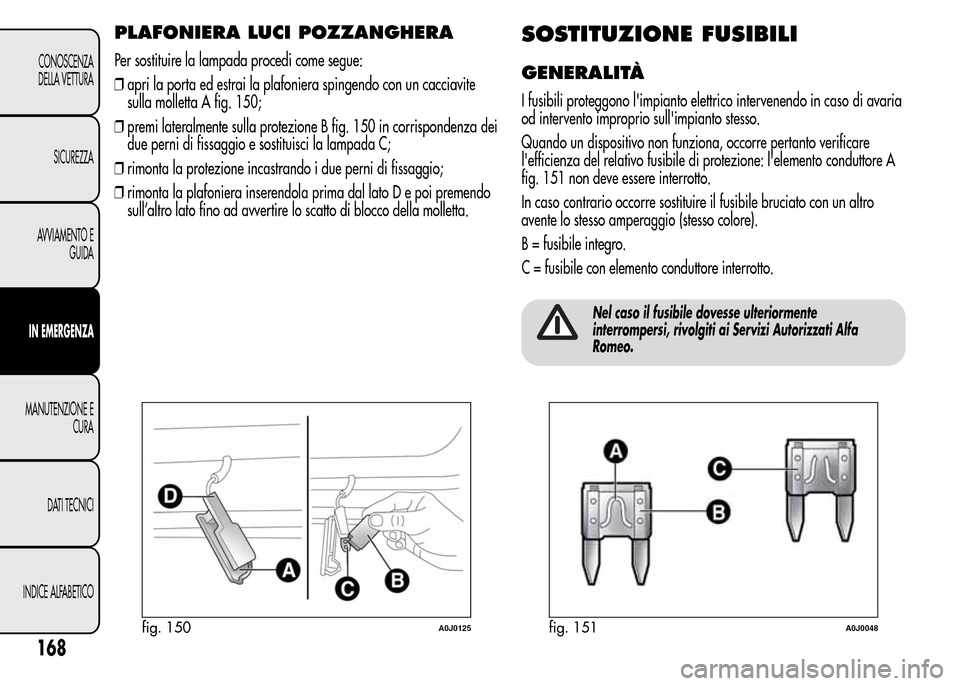

PLAFONIERA LUCI POZZANGHERA
Per sostituire la lampada procedi come segue:
❒apri la porta ed estrai la plafoniera spingendo con un cacciavite
sulla molletta A fig. 150;
❒premi lateralmente sulla protezione B fig. 150 in corrispondenza dei
due perni di fissaggio e sostituisci la lampada C;
❒rimonta la protezione incastrando i due perni di fissaggio;
❒rimonta la plafoniera inserendola prima dal lato D e poi premendo
sull’altro lato fino ad avvertire lo scatto di blocco della molletta.
SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l'impianto elettrico intervenendo in caso di avaria
od intervento improprio sull'impianto stesso.
Quando un dispositivo non funziona, occorre pertanto verificare
l'efficienza del relativo fusibile di protezione: l'elemento conduttore A
fig. 151 non deve essere interrotto.
In caso contrario occorre sostituire il fusibile bruciato con un altro
avente lo stesso amperaggio (stesso colore).
B = fusibile integro.
C = fusibile con elemento conduttore interrotto.
Nel caso il fusibile dovesse ulteriormente
interrompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
fig. 150A0J0125fig. 151A0J0048
168
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 173 of 280

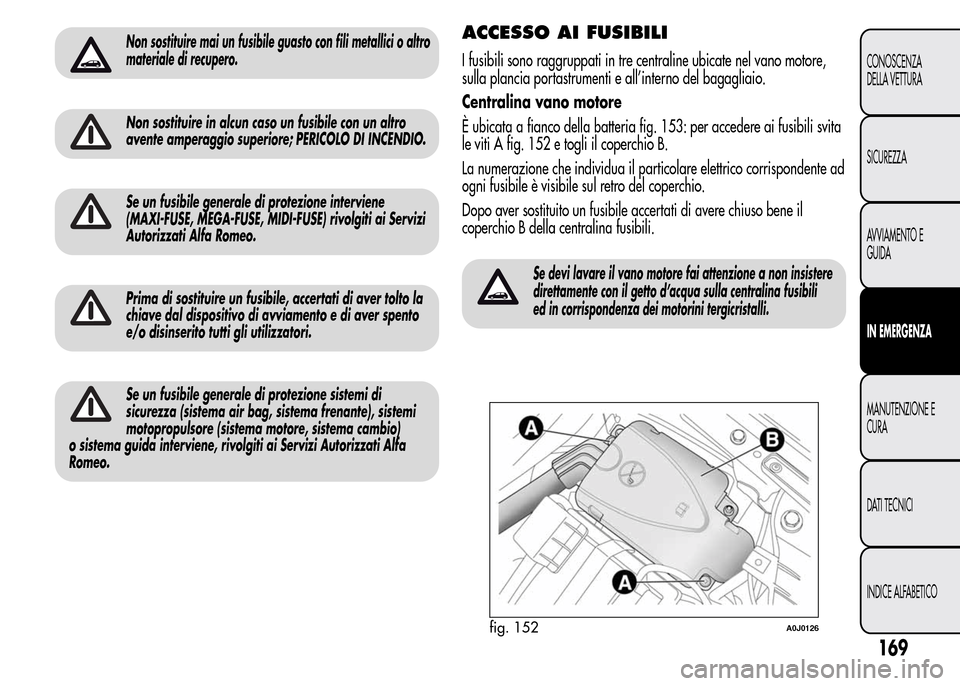

Non sostituire mai un fusibile guasto con fili metallici o altro
materiale di recupero.
Non sostituire in alcun caso un fusibile con un altro
avente amperaggio superiore; PERICOLO DI INCENDIO.
Se un fusibile generale di protezione interviene
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) rivolgiti ai Servizi
Autorizzati Alfa Romeo.
Prima di sostituire un fusibile, accertati di aver tolto la
chiave dal dispositivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.
Se un fusibile generale di protezione sistemi di
sicurezza (sistema air bag, sistema frenante), sistemi
motopropulsore (sistema motore, sistema cambio)
o sistema guida interviene, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre centraline ubicate nel vano motore,
sulla plancia portastrumenti e all’interno del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria fig. 153: per accedere ai fusibili svita
le viti A fig. 152 e togli il coperchio B.
La numerazione che individua il particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del coperchio.
Dopo aver sostituito un fusibile accertati di avere chiuso bene il
coperchio B della centralina fusibili.
Se devi lavare il vano motore fai attenzione a non insistere
direttamente con il getto d’acqua sulla centralina fusibili
ed in corrispondenza dei motorini tergicristalli.
fig. 152A0J0126
169
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 174 of 280

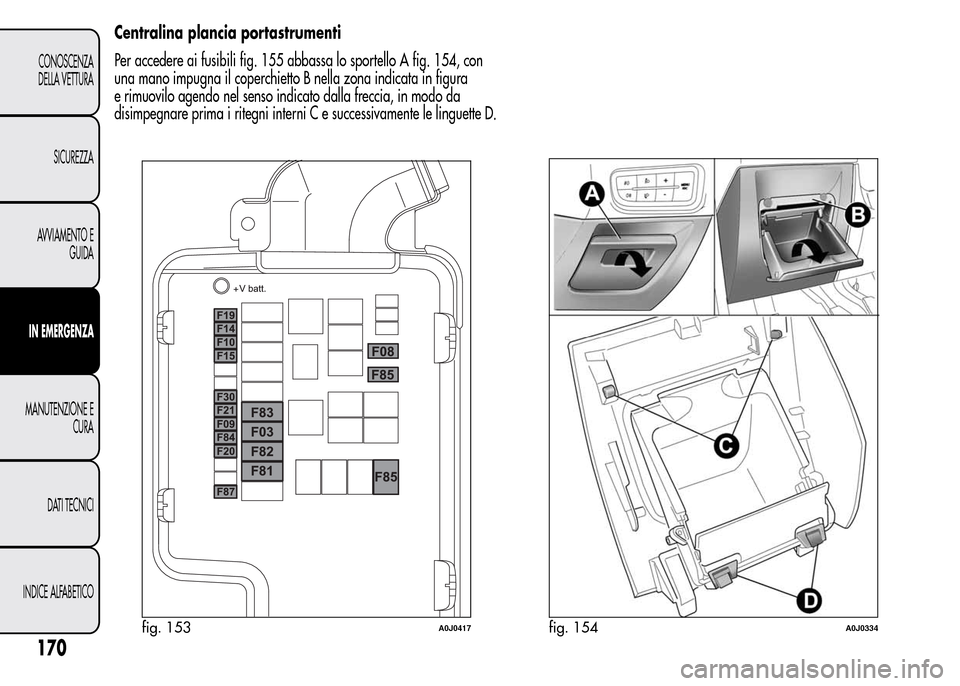

Centralina plancia portastrumenti
Per accedere ai fusibili fig. 155 abbassa lo sportello A fig. 154, con
una mano impugna il coperchietto B nella zona indicata in figura
e rimuovilo agendo nel senso indicato dalla freccia, in modo da
disimpegnare prima i ritegni interni C e successivamente le linguette D.
fig. 153A0J0417fig. 154A0J0334
170
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 175 of 280

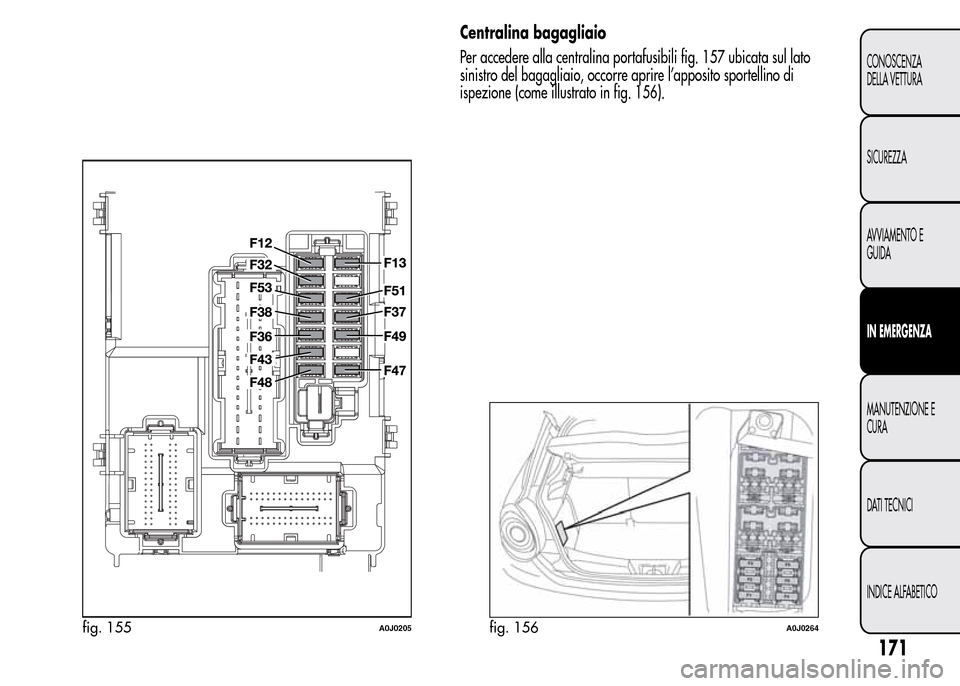

Centralina bagagliaio

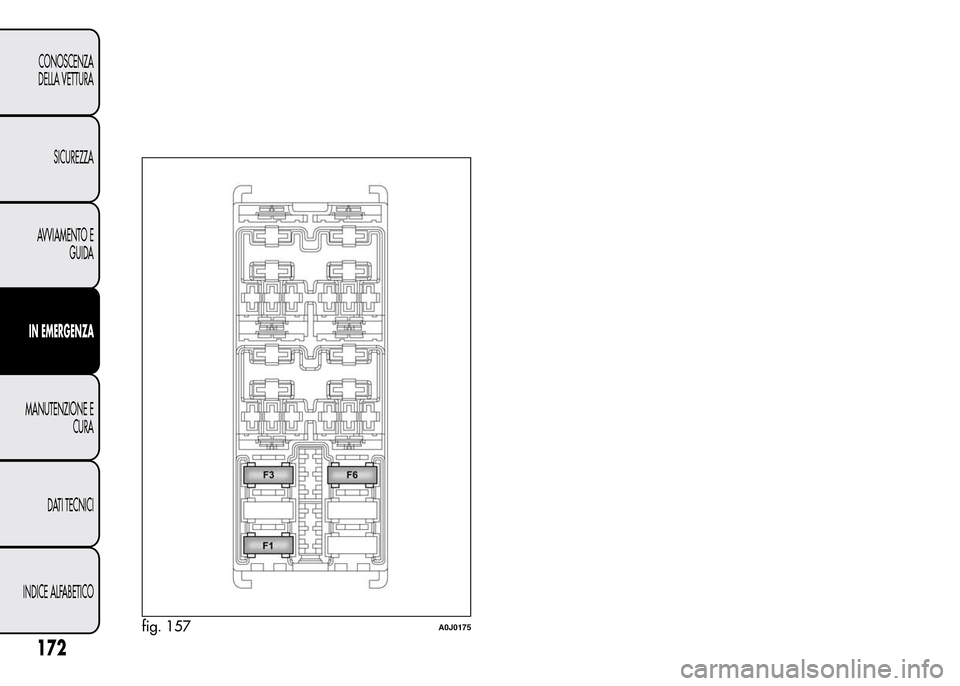

Per accedere alla centralina portafusibili fig. 157 ubicata sul lato
sinistro del bagagliaio, occorre aprire l’apposito sportellino di
ispezione (come illustrato in fig. 156).
fig. 155A0J0205fig. 156A0J0264
171
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 176 of 280
fig. 157A0J0175
