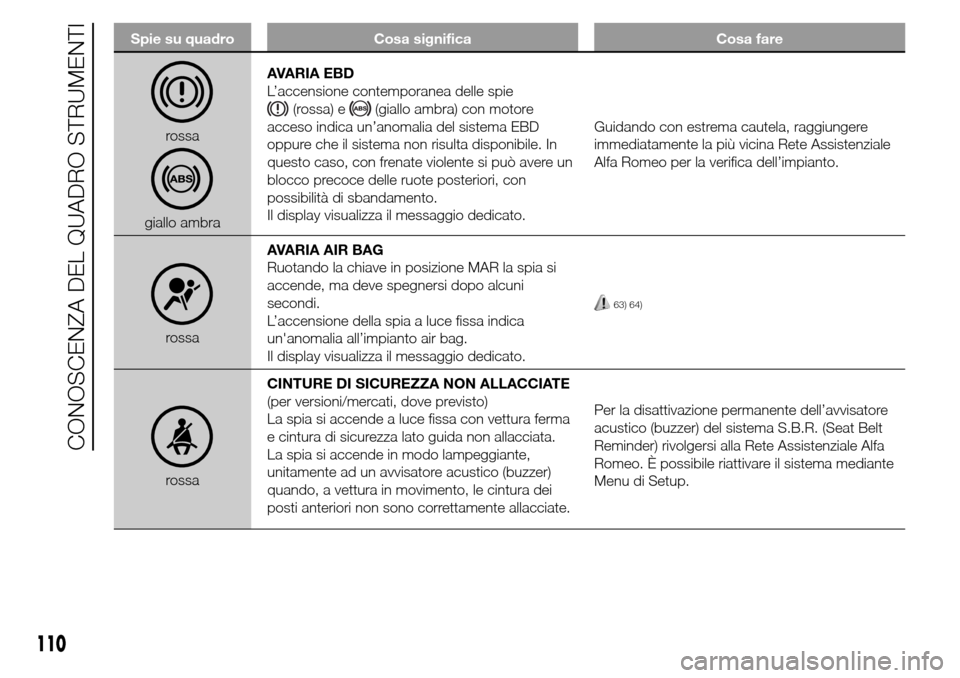

Spie su quadro Cosa significa Cosa fare
rossa
giallo ambraAVARIA EBD
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore
acceso indica un’anomalia del sistema EBD
oppure che il sistema non risulta disponibile. In
questo caso, con frenate violente si può avere un
blocco precoce delle ruote posteriori, con
possibilità di sbandamento.
Il display visualizza il messaggio dedicato.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale
Alfa Romeo per la verifica dell’impianto.
rossaAVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
L’accensione della spia a luce fissa indica
un'anomalia all’impianto air bag.
Il display visualizza il messaggio dedicato.
63) 64)
rossaCINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con vettura ferma
e cintura di sicurezza lato guida non allacciata.
La spia si accende in modo lampeggiante,
unitamente ad un avvisatore acustico (buzzer)
quando, a vettura in movimento, le cintura dei
posti anteriori non sono correttamente allacciate.Per la disattivazione permanente dell’avvisatore
acustico (buzzer) del sistema S.B.R. (Seat Belt
Reminder) rivolgersi alla Rete Assistenziale Alfa
Romeo. È possibile riattivare il sistema mediante
Menu di Setup.
110
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

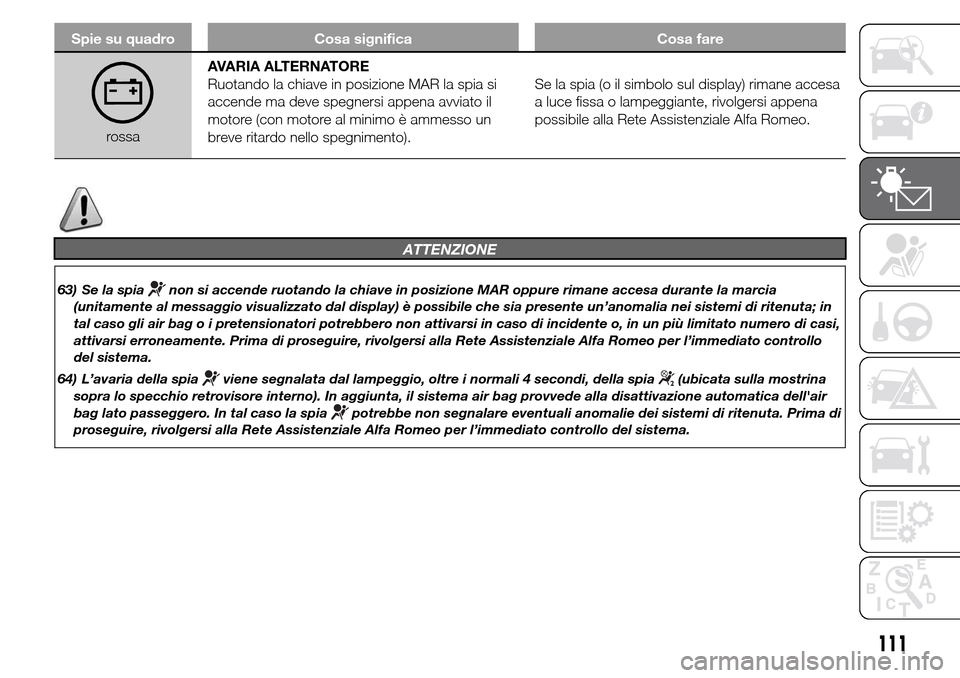

rossaAVARIA ALTERNATORE
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi appena avviato il
motore (con motore al minimo è ammesso un
breve ritardo nello spegnimento).Se la spia (o il simbolo sul display) rimane accesa
a luce fissa o lampeggiante, rivolgersi appena
possibile alla Rete Assistenziale Alfa Romeo.
ATTENZIONE
63) Se la spianon si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia
(unitamente al messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in
tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi,
attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Alfa Romeo per l’immediato controllo
del sistema.
64) L’avaria della spia
viene segnalata dal lampeggio, oltre i normali 4 secondi, della spia(ubicata sulla mostrina
sopra lo specchio retrovisore interno). In aggiunta, il sistema air bag provvede alla disattivazione automatica dell'air
bag lato passeggero. In tal caso la spia
potrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di
proseguire, rivolgersi alla Rete Assistenziale Alfa Romeo per l’immediato controllo del sistema.
111

Spie su quadro Cosa significa Cosa fare

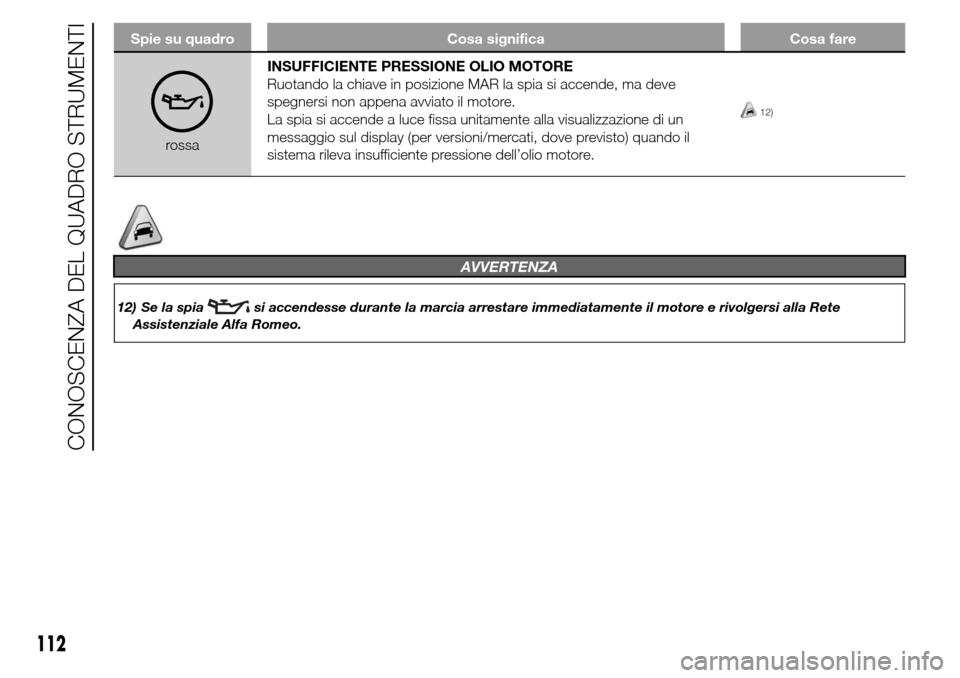

rossaINSUFFICIENTE PRESSIONE OLIO MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi non appena avviato il motore.
La spia si accende a luce fissa unitamente alla visualizzazione di un
messaggio sul display (per versioni/mercati, dove previsto) quando il
sistema rileva insufficiente pressione dell’olio motore.
12)
AVVERTENZA
12) Se la spiasi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete
Assistenziale Alfa Romeo.
112
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

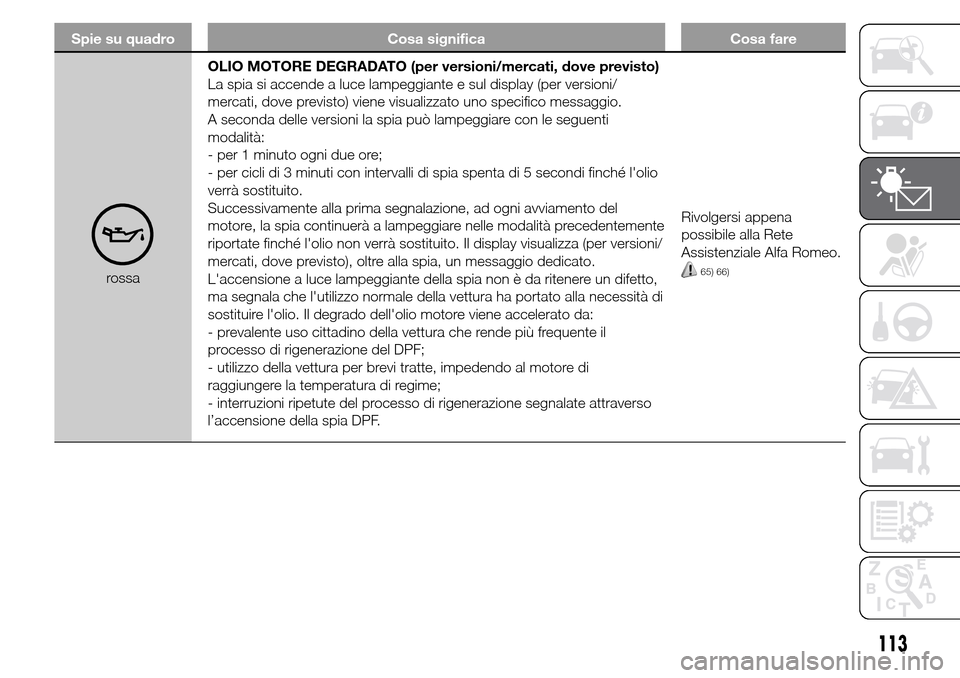

rossaOLIO MOTORE DEGRADATO (per versioni/mercati, dove previsto)
La spia si accende a luce lampeggiante e sul display (per versioni/
mercati, dove previsto) viene visualizzato uno specifico messaggio.
A seconda delle versioni la spia può lampeggiare con le seguenti
modalità:
- per 1 minuto ogni due ore;
- per cicli di 3 minuti con intervalli di spia spenta di 5 secondi finché l'olio
verrà sostituito.
Successivamente alla prima segnalazione, ad ogni avviamento del
motore, la spia continuerà a lampeggiare nelle modalità precedentemente
riportate finché l'olio non verrà sostituito. Il display visualizza (per versioni/
mercati, dove previsto), oltre alla spia, un messaggio dedicato.
L'accensione a luce lampeggiante della spia non è da ritenere un difetto,
ma segnala che l'utilizzo normale della vettura ha portato alla necessità di
sostituire l'olio. Il degrado dell'olio motore viene accelerato da:
- prevalente uso cittadino della vettura che rende più frequente il
processo di rigenerazione del DPF;
- utilizzo della vettura per brevi tratte, impedendo al motore di
raggiungere la temperatura di regime;
- interruzioni ripetute del processo di rigenerazione segnalate attraverso
l’accensione della spia DPF.Rivolgersi appena
possibile alla Rete
Assistenziale Alfa Romeo.65) 66)
113

Spie su quadro Cosa significa Cosa fare

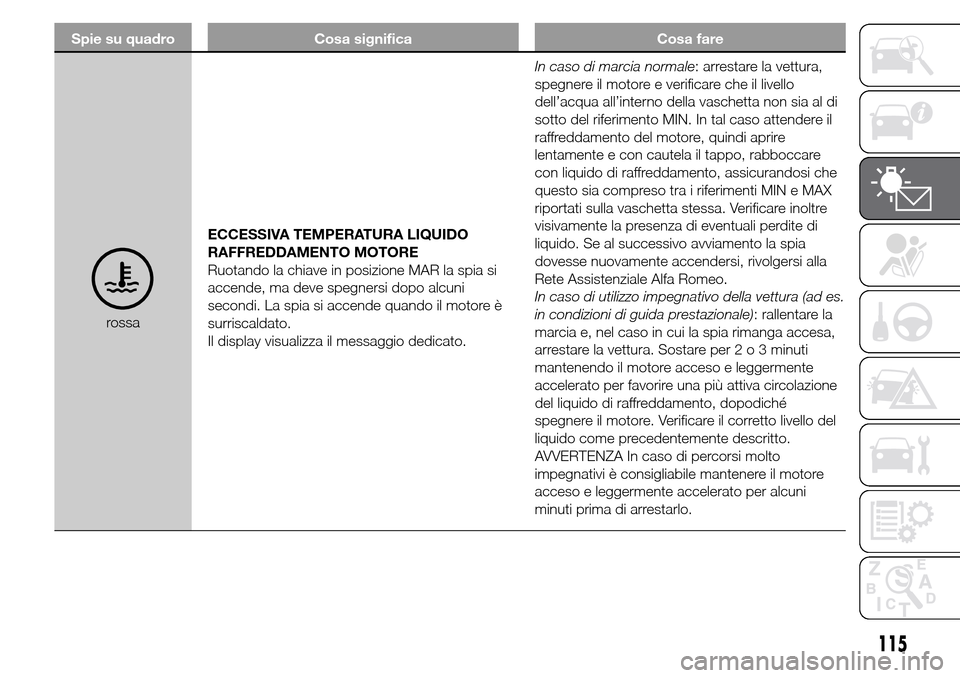

rossaECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi. La spia si accende quando il motore è
surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare la vettura,
spegnere il motore e verificare che il livello
dell’acqua all’interno della vaschetta non sia al di
sotto del riferimento MIN. In tal caso attendere il
raffreddamento del motore, quindi aprire
lentamente e con cautela il tappo, rabboccare
con liquido di raffreddamento, assicurandosi che
questo sia compreso tra i riferimenti MIN e MAX
riportati sulla vaschetta stessa. Verificare inoltre
visivamente la presenza di eventuali perdite di
liquido. Se al successivo avviamento la spia
dovesse nuovamente accendersi, rivolgersi alla
Rete Assistenziale Alfa Romeo.
In caso di utilizzo impegnativo della vettura (ad es.
in condizioni di guida prestazionale): rallentare la
marcia e, nel caso in cui la spia rimanga accesa,
arrestare la vettura. Sostare per2o3minuti
mantenendo il motore acceso e leggermente
accelerato per favorire una più attiva circolazione
del liquido di raffreddamento, dopodiché
spegnere il motore. Verificare il corretto livello del
liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto
impegnativi è consigliabile mantenere il motore
acceso e leggermente accelerato per alcuni
minuti prima di arrestarlo.
115

Spie su quadro Cosa significa Cosa fare

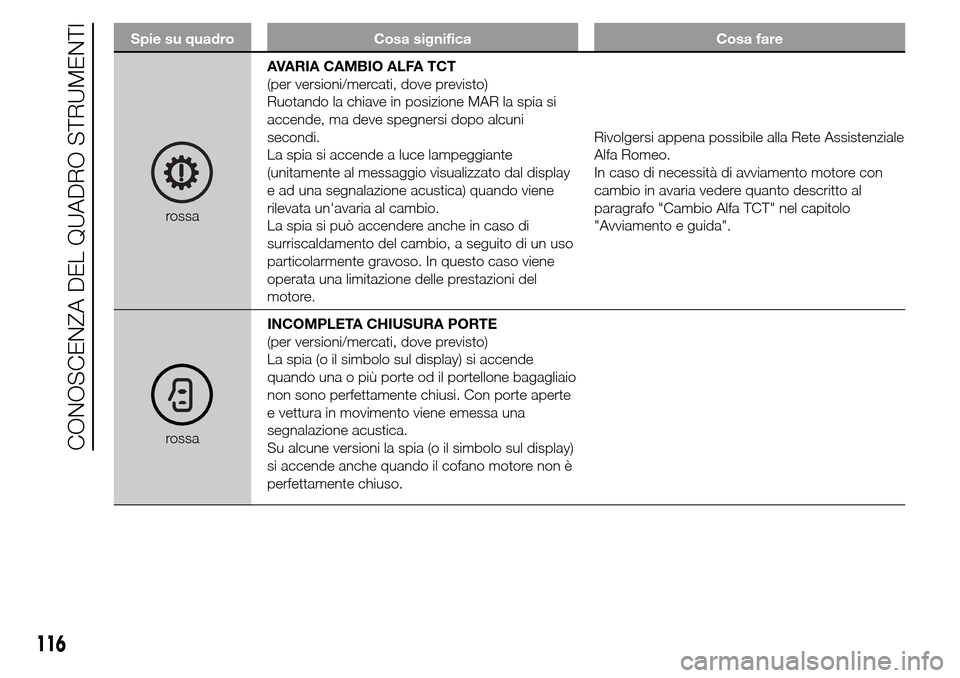

rossaAVARIA CAMBIO ALFA TCT
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
La spia si accende a luce lampeggiante
(unitamente al messaggio visualizzato dal display
e ad una segnalazione acustica) quando viene
rilevata un'avaria al cambio.
La spia si può accendere anche in caso di
surriscaldamento del cambio, a seguito di un uso
particolarmente gravoso. In questo caso viene
operata una limitazione delle prestazioni del
motore.Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo.
In caso di necessità di avviamento motore con
cambio in avaria vedere quanto descritto al
paragrafo "Cambio Alfa TCT" nel capitolo
"Avviamento e guida".
rossaINCOMPLETA CHIUSURA PORTE
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende
quando una o più porte od il portellone bagagliaio
non sono perfettamente chiusi. Con porte aperte
e vettura in movimento viene emessa una
segnalazione acustica.
Su alcune versioni la spia (o il simbolo sul display)
si accende anche quando il cofano motore non è
perfettamente chiuso.
116
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

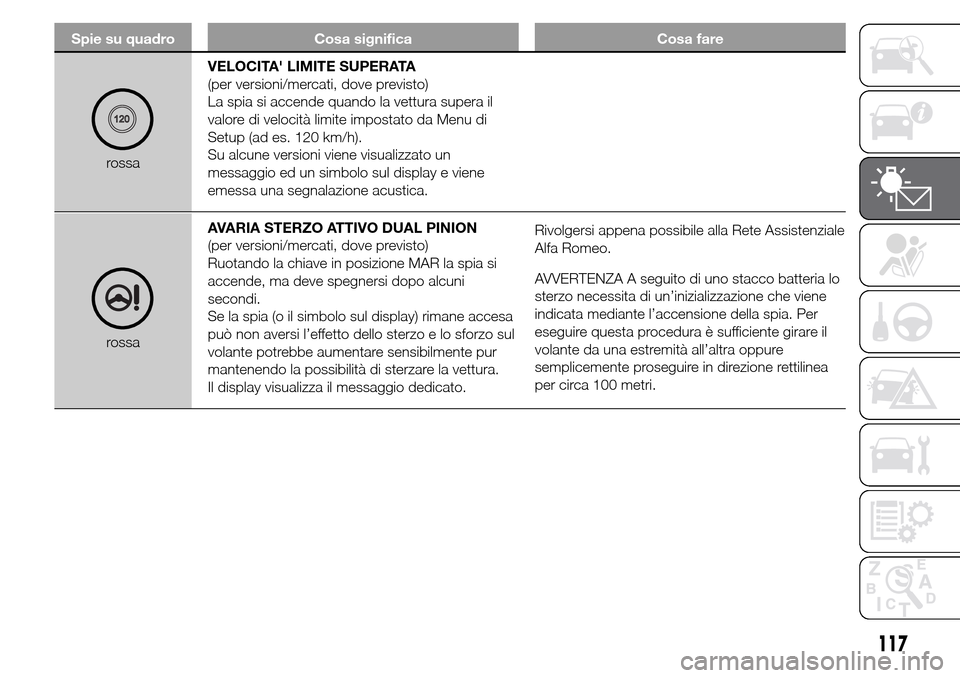

rossaVELOCITA' LIMITE SUPERATA
(per versioni/mercati, dove previsto)
La spia si accende quando la vettura supera il
valore di velocità limite impostato da Menu di
Setup (ad es. 120 km/h).
Su alcune versioni viene visualizzato un
messaggio ed un simbolo sul display e viene
emessa una segnalazione acustica.
rossaAVARIA STERZO ATTIVO DUAL PINION
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
Se la spia (o il simbolo sul display) rimane accesa
può non aversi l’effetto dello sterzo e lo sforzo sul
volante potrebbe aumentare sensibilmente pur
mantenendo la possibilità di sterzare la vettura.
Il display visualizza il messaggio dedicato.Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo.
AVVERTENZA A seguito di uno stacco batteria lo
sterzo necessita di un’inizializzazione che viene
indicata mediante l’accensione della spia. Per
eseguire questa procedura è sufficiente girare il
volante da una estremità all’altra oppure
semplicemente proseguire in direzione rettilinea
per circa 100 metri.
117

Spie su quadro Cosa significa Cosa fare

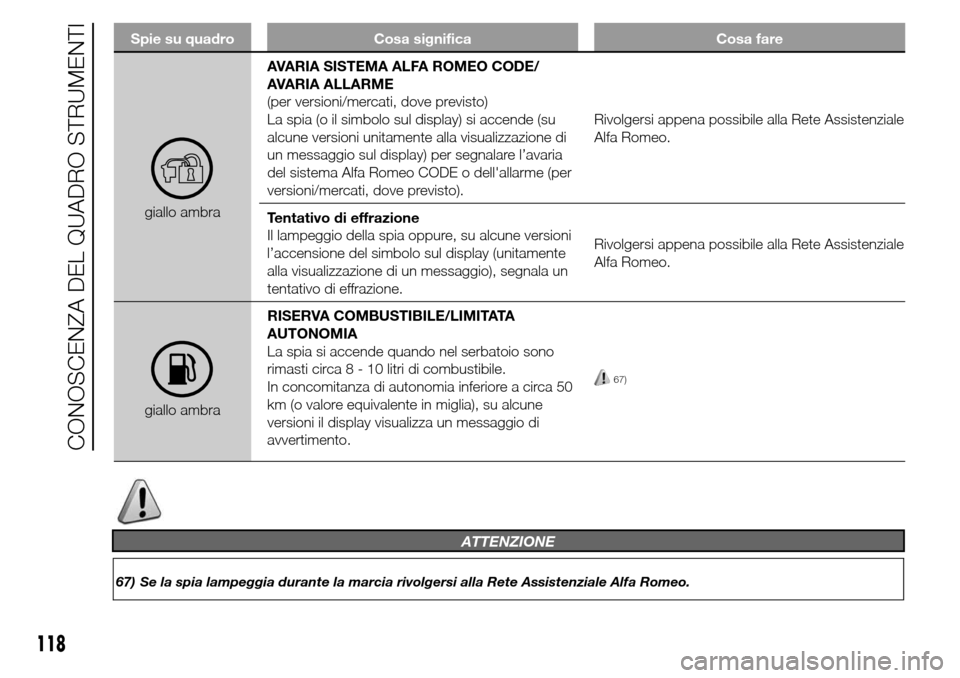

giallo ambraAVARIA SISTEMA ALFA ROMEO CODE/
AVARIA ALLARME
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende (su
alcune versioni unitamente alla visualizzazione di
un messaggio sul display) per segnalare l’avaria
del sistema Alfa Romeo CODE o dell'allarme (per
versioni/mercati, dove previsto).Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo.
Tentativo di effrazione
Il lampeggio della spia oppure, su alcune versioni
l’accensione del simbolo sul display (unitamente
alla visualizzazione di un messaggio), segnala un
tentativo di effrazione.Rivolgersi appena possibile alla Rete Assistenziale
Alfa Romeo.
giallo ambraRISERVA COMBUSTIBILE/LIMITATA
AUTONOMIA
La spia si accende quando nel serbatoio sono
rimasti circa8-10litri di combustibile.
In concomitanza di autonomia inferiore a circa 50
km (o valore equivalente in miglia), su alcune
versioni il display visualizza un messaggio di
avvertimento.
67)
118
CONOSCENZA DEL QUADRO STRUMENTI
ATTENZIONE
67) Se la spia lampeggia durante la marcia rivolgersi alla Rete Assistenziale Alfa Romeo.
