Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA GENERICA
(per versioni/mercati, dove previsto)
La spia si accende in concomitanza degli eventi
sotto riportati.In questi casi rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo per far eliminare
l’anomalia.
Blocco combustibile
La spia si accende quando il sistema blocco
combustibile interviene. Il display visualizza il
messaggio dedicato.
Avaria sistema Start&Stop
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un’anomalia al sistema Start&Stop.
Avaria sensore pioggia
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un'anomalia al sensore pioggia.
Avaria sensori di parcheggio
(per versioni/mercati, dove previsto)
Vedere quanto descritto in seguito per "Avaria
sensori parcheggio".
119

Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA GENERICA
(per versioni/mercati, dove previsto)
La spia si accende in concomitanza degli eventi
sotto riportati.In questi casi rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo per far eliminare
l’anomalia.
Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un’anomalia al sensore crepuscolare.
Avaria sensore pressione olio motore
La spia si accende quando viene rilevata
un’anomalia al sensore pressione olio motore. Il
display visualizza il messaggio dedicato.
Avaria luci adattive AFS
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata
un'anomalia alle luci adattive AFS (vedere
paragrafo “Luci adattive AFS” in nel capitolo
"Conoscenza della vettura"). Il display visualizza il
messaggio dedicato.
Avaria sistema antipizzicamento
La spia si accende quando viene rilevata
un’anomalia al sistema antipizzicamento degli
alzacristalli. Il display visualizza il messaggio
dedicato.
120
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

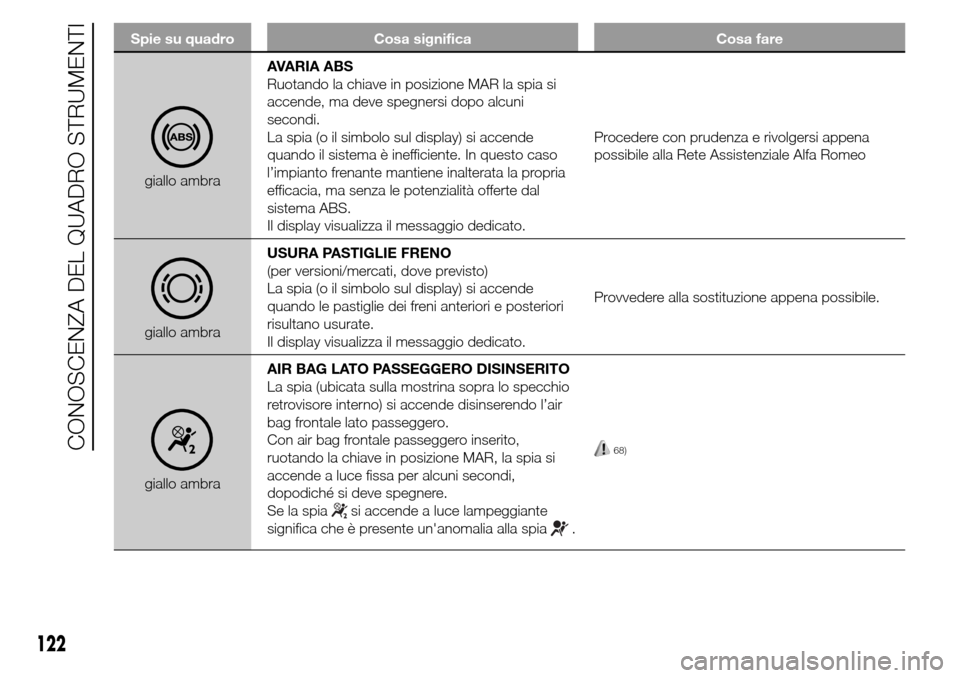

giallo ambraAVARIA ABS
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
La spia (o il simbolo sul display) si accende
quando il sistema è inefficiente. In questo caso
l’impianto frenante mantiene inalterata la propria
efficacia, ma senza le potenzialità offerte dal
sistema ABS.
Il display visualizza il messaggio dedicato.Procedere con prudenza e rivolgersi appena
possibile alla Rete Assistenziale Alfa Romeo
giallo ambraUSURA PASTIGLIE FRENO
(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende
quando le pastiglie dei freni anteriori e posteriori
risultano usurate.
Il display visualizza il messaggio dedicato.Provvedere alla sostituzione appena possibile.
giallo ambraAIR BAG LATO PASSEGGERO DISINSERITO
La spia (ubicata sulla mostrina sopra lo specchio
retrovisore interno) si accende disinserendo l’air
bag frontale lato passeggero.
Con air bag frontale passeggero inserito,
ruotando la chiave in posizione MAR, la spia si
accende a luce fissa per alcuni secondi,
dopodiché si deve spegnere.
Se la spia
si accende a luce lampeggiante
significa che è presente un'anomalia alla spia
.
68)
122
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

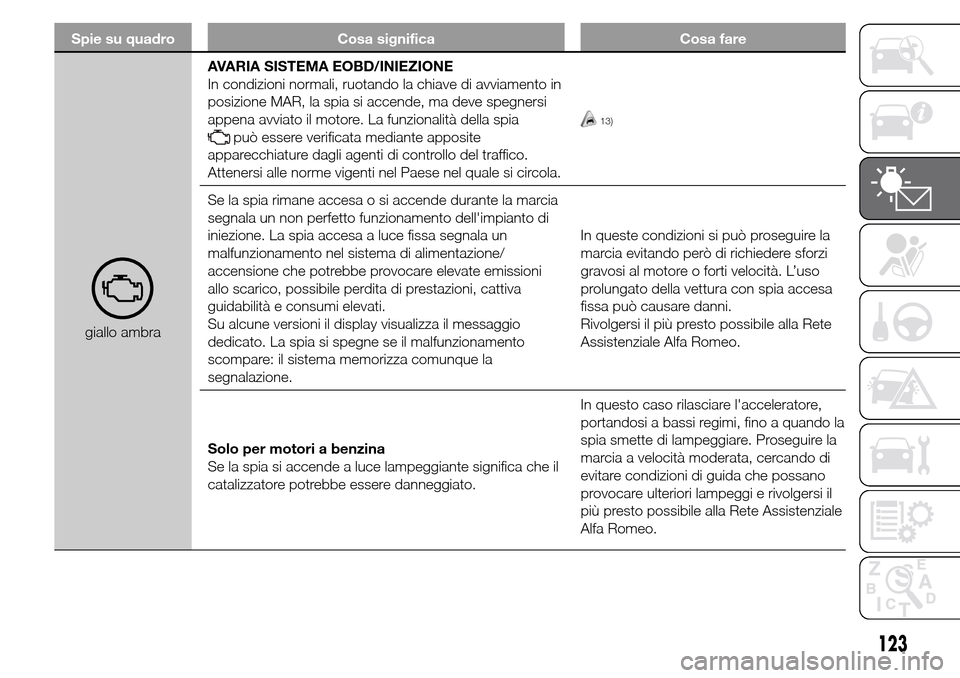

giallo ambraAVARIA SISTEMA EOBD/INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in
posizione MAR, la spia si accende, ma deve spegnersi
appena avviato il motore. La funzionalità della spia
può essere verificata mediante apposite
apparecchiature dagli agenti di controllo del traffico.
Attenersi alle norme vigenti nel Paese nel quale si circola.
13)
Se la spia rimane accesa o si accende durante la marcia
segnala un non perfetto funzionamento dell'impianto di
iniezione. La spia accesa a luce fissa segnala un
malfunzionamento nel sistema di alimentazione/
accensione che potrebbe provocare elevate emissioni
allo scarico, possibile perdita di prestazioni, cattiva
guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio
dedicato. La spia si spegne se il malfunzionamento
scompare: il sistema memorizza comunque la
segnalazione.In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. L’uso
prolungato della vettura con spia accesa
fissa può causare danni.
Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.
Solo per motori a benzina
Se la spia si accende a luce lampeggiante significa che il
catalizzatore potrebbe essere danneggiato.In questo caso rilasciare l'acceleratore,
portandosi a bassi regimi, fino a quando la
spia smette di lampeggiare. Proseguire la
marcia a velocità moderata, cercando di
evitare condizioni di guida che possano
provocare ulteriori lampeggi e rivolgersi il
più presto possibile alla Rete Assistenziale
Alfa Romeo.
123

Spie su quadro Cosa significa Cosa fare

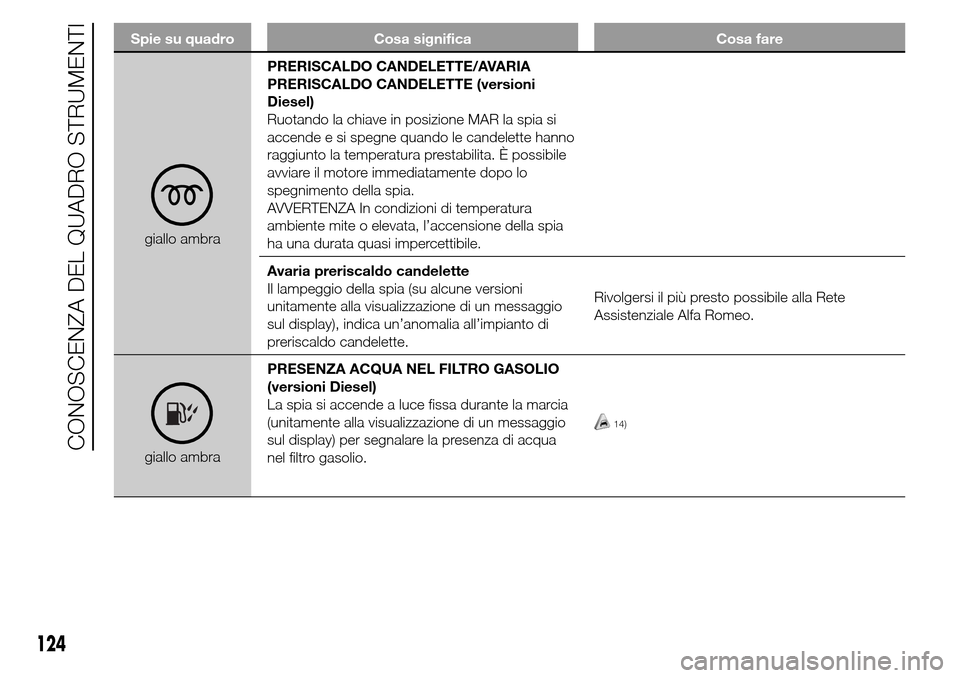

giallo ambraPRERISCALDO CANDELETTE/AVARIA
PRERISCALDO CANDELETTE (versioni
Diesel)
Ruotando la chiave in posizione MAR la spia si
accende e si spegne quando le candelette hanno
raggiunto la temperatura prestabilita. È possibile
avviare il motore immediatamente dopo lo
spegnimento della spia.
AVVERTENZA In condizioni di temperatura
ambiente mite o elevata, l’accensione della spia
ha una durata quasi impercettibile.
Avaria preriscaldo candelette
Il lampeggio della spia (su alcune versioni
unitamente alla visualizzazione di un messaggio
sul display), indica un’anomalia all’impianto di
preriscaldo candelette.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo.
giallo ambraPRESENZA ACQUA NEL FILTRO GASOLIO
(versioni Diesel)
La spia si accende a luce fissa durante la marcia
(unitamente alla visualizzazione di un messaggio
sul display) per segnalare la presenza di acqua
nel filtro gasolio.
14)
124
CONOSCENZA DEL QUADRO STRUMENTI

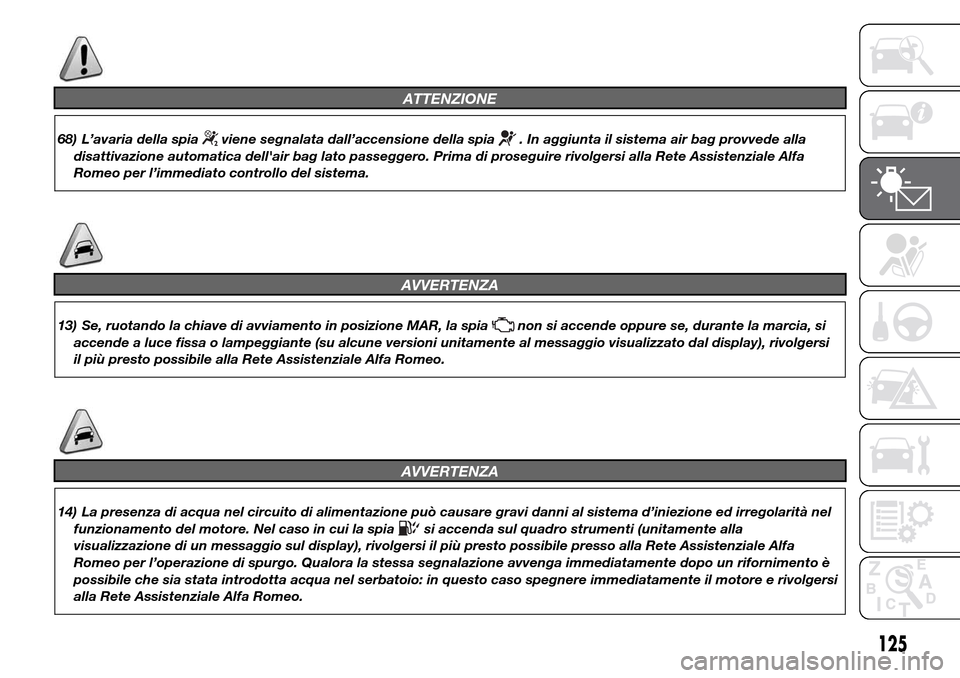

ATTENZIONE
68) L’avaria della spiaviene segnalata dall’accensione della spia. In aggiunta il sistema air bag provvede alla
disattivazione automatica dell'air bag lato passeggero. Prima di proseguire rivolgersi alla Rete Assistenziale Alfa
Romeo per l’immediato controllo del sistema.
AVVERTENZA
13) Se, ruotando la chiave di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si
accende a luce fissa o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi
il più presto possibile alla Rete Assistenziale Alfa Romeo.
AVVERTENZA
14) La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel
funzionamento del motore. Nel caso in cui la spia
si accenda sul quadro strumenti (unitamente alla
visualizzazione di un messaggio sul display), rivolgersi il più presto possibile presso alla Rete Assistenziale Alfa
Romeo per l’operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è
possibile che sia stata introdotta acqua nel serbatoio: in questo caso spegnere immediatamente il motore e rivolgersi
alla Rete Assistenziale Alfa Romeo.
125

Spie su quadro Cosa significa Cosa fare

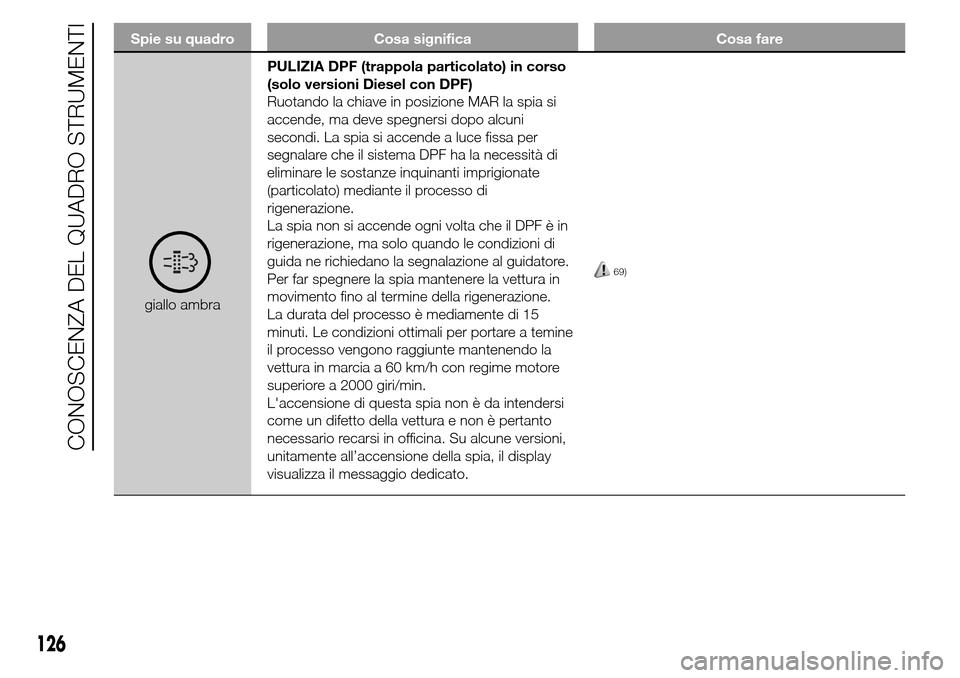

giallo ambraPULIZIA DPF (trappola particolato) in corso
(solo versioni Diesel con DPF)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi. La spia si accende a luce fissa per
segnalare che il sistema DPF ha la necessità di
eliminare le sostanze inquinanti imprigionate
(particolato) mediante il processo di
rigenerazione.
La spia non si accende ogni volta che il DPF è in
rigenerazione, ma solo quando le condizioni di
guida ne richiedano la segnalazione al guidatore.
Per far spegnere la spia mantenere la vettura in
movimento fino al termine della rigenerazione.
La durata del processo è mediamente di 15
minuti. Le condizioni ottimali per portare a temine
il processo vengono raggiunte mantenendo la
vettura in marcia a 60 km/h con regime motore
superiore a 2000 giri/min.
L'accensione di questa spia non è da intendersi
come un difetto della vettura e non è pertanto
necessario recarsi in officina. Su alcune versioni,
unitamente all’accensione della spia, il display
visualizza il messaggio dedicato.
69)
126
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

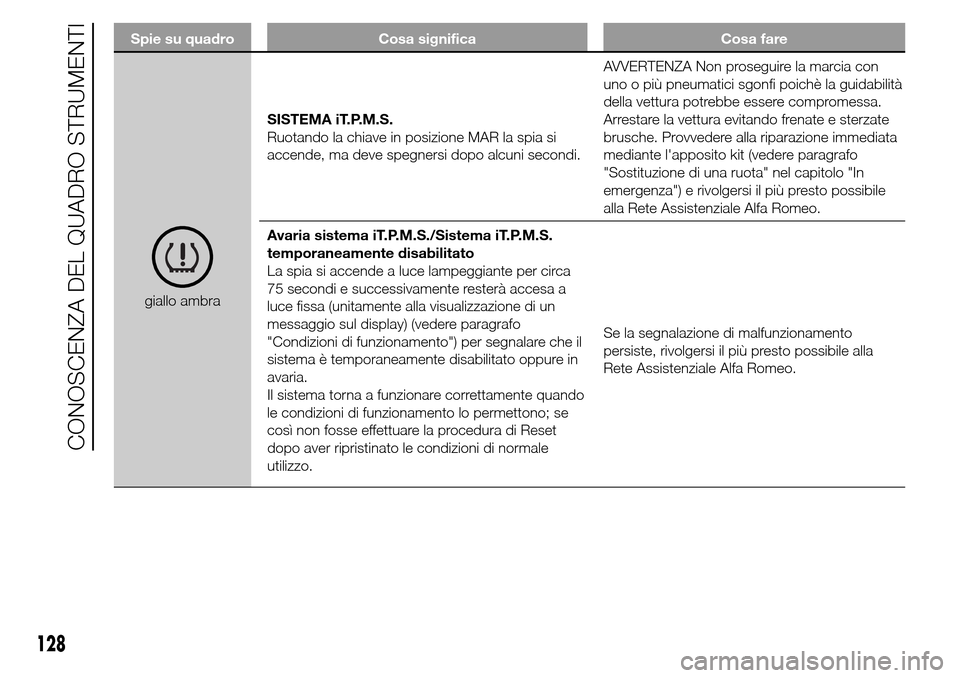

giallo ambraSISTEMA iT.P.M.S.
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.AVVERTENZA Non proseguire la marcia con
uno o più pneumatici sgonfi poichè la guidabilità
della vettura potrebbe essere compromessa.
Arrestare la vettura evitando frenate e sterzate
brusche. Provvedere alla riparazione immediata
mediante l'apposito kit (vedere paragrafo
"Sostituzione di una ruota" nel capitolo "In
emergenza") e rivolgersi il più presto possibile
alla Rete Assistenziale Alfa Romeo.
Avaria sistema iT.P.M.S./Sistema iT.P.M.S.
temporaneamente disabilitato
La spia si accende a luce lampeggiante per circa
75 secondi e successivamente resterà accesa a
luce fissa (unitamente alla visualizzazione di un
messaggio sul display) (vedere paragrafo
"Condizioni di funzionamento") per segnalare che il
sistema è temporaneamente disabilitato oppure in
avaria.
Il sistema torna a funzionare correttamente quando
le condizioni di funzionamento lo permettono; se
così non fosse effettuare la procedura di Reset
dopo aver ripristinato le condizioni di normale
utilizzo.Se la segnalazione di malfunzionamento
persiste, rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo.
128
