2015 Alfa Romeo Giulietta isofix

SICUREZZA
Il capitolo che ha davanti è molto
importante: qui sono descritti i sistemi
di sicurezza in dotazione all'automobile
e fornite le indicazioni necessarie su
come utilizzarli correttamente.CINTURE DI SICUREZZA ...............140
SISTEMA S.B.R. (SEAT BELT
REMINDER) ....................................141
PRETENSIONATORI........................143
TRASPORTARE BAMBINI IN
SICUREZZA ....................................14
MONTAGGIO SEGGIOLINO
“UNIVERSALE” (CON LE CINTURE
DI SICUREZZA) ...............................146
PREDISPOSIZIONE PER
MONTAGGIO SEGGIOLINO
“ISOFIX” ..........................................149
AIR BAG FRONTALI ........................153
AIR BAG LATERALI (SIDE BAG -
WINDOW BAG) ...............................157
139
5

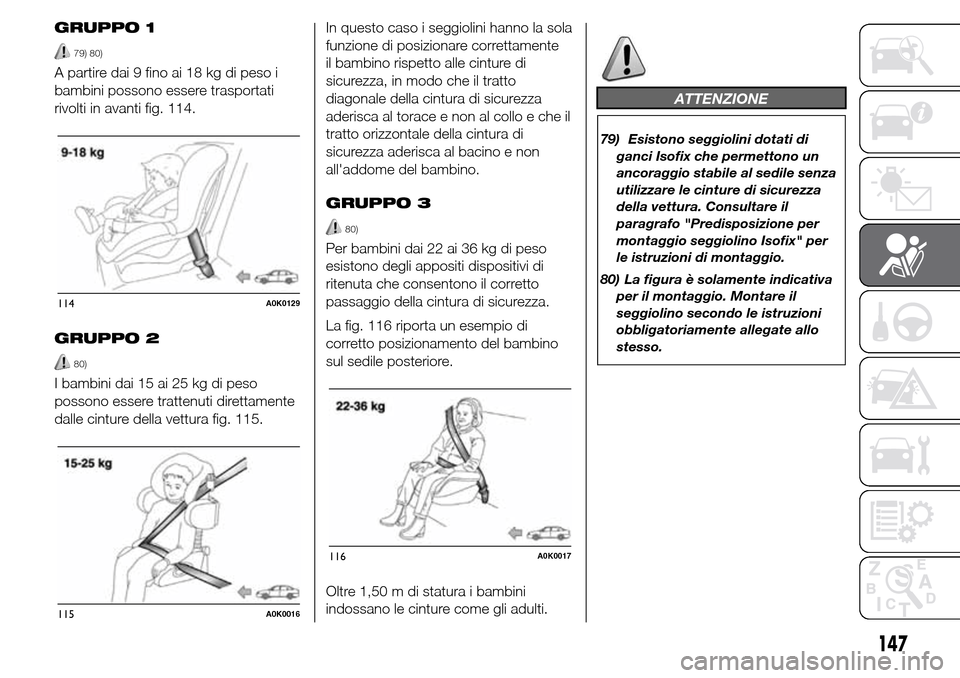

GRUPPO 1
79) 80)
A partire dai 9 fino ai 18 kg di peso i
bambini possono essere trasportati
rivolti in avanti fig. 114.
GRUPPO 2
80)
I bambini dai 15 ai 25 kg di peso
possono essere trattenuti direttamente
dalle cinture della vettura fig. 115.In questo caso i seggiolini hanno la sola
funzione di posizionare correttamente
il bambino rispetto alle cinture di
sicurezza, in modo che il tratto
diagonale della cintura di sicurezza
aderisca al torace e non al collo e che il
tratto orizzontale della cintura di
sicurezza aderisca al bacino e non
all'addome del bambino.
GRUPPO 3
80)
Per bambini dai 22 ai 36 kg di peso
esistono degli appositi dispositivi di
ritenuta che consentono il corretto
passaggio della cintura di sicurezza.
La fig. 116 riporta un esempio di
corretto posizionamento del bambino
sul sedile posteriore.
Oltre 1,50 m di statura i bambini
indossano le cinture come gli adulti.
ATTENZIONE
79) Esistono seggiolini dotati di
ganci Isofix che permettono un
ancoraggio stabile al sedile senza
utilizzare le cinture di sicurezza
della vettura. Consultare il
paragrafo "Predisposizione per
montaggio seggiolino Isofix" per
le istruzioni di montaggio.
80) La figura è solamente indicativa
per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo
stesso.
114A0K0129
115A0K0016
116A0K0017
147

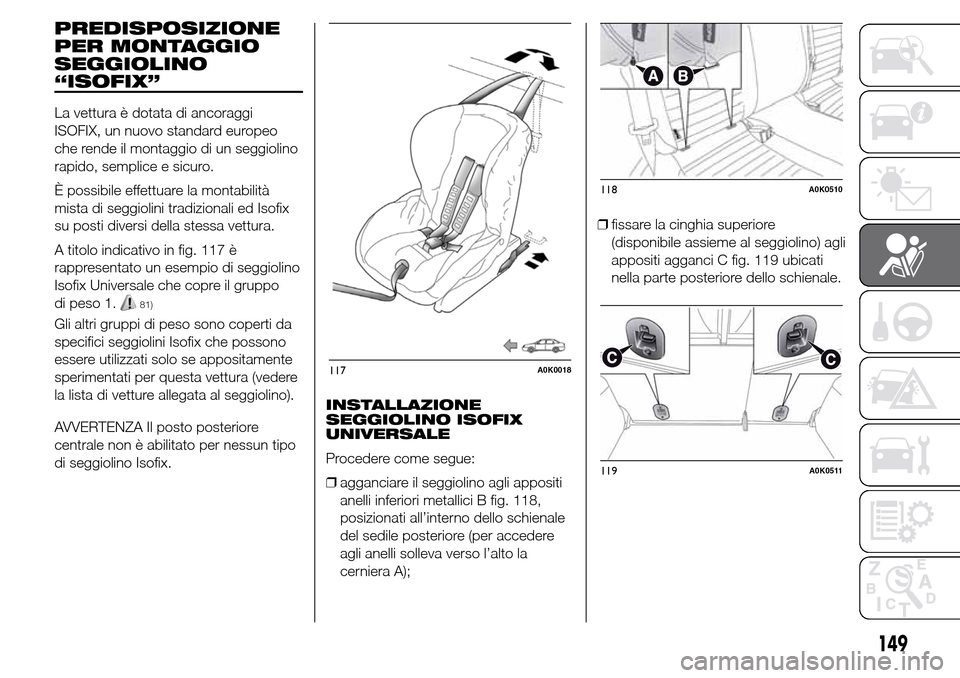

PREDISPOSIZIONE
PER MONTAGGIO
SEGGIOLINO
“ISOFIX”
La vettura è dotata di ancoraggi
ISOFIX, un nuovo standard europeo
che rende il montaggio di un seggiolino
rapido, semplice e sicuro.
È possibile effettuare la montabilità
mista di seggiolini tradizionali ed Isofix
su posti diversi della stessa vettura.
A titolo indicativo in fig. 117 è
rappresentato un esempio di seggiolino
Isofix Universale che copre il gruppo
di peso 1.
81)
Gli altri gruppi di peso sono coperti da
specifici seggiolini Isofix che possono
essere utilizzati solo se appositamente
sperimentati per questa vettura (vedere
la lista di vetture allegata al seggiolino).
AVVERTENZA Il posto posteriore
centrale non è abilitato per nessun tipo
di seggiolino Isofix.INSTALLAZIONE
SEGGIOLINO ISOFIX
UNIVERSALE
Procedere come segue:
❒agganciare il seggiolino agli appositi
anelli inferiori metallici B fig. 118,
posizionati all’interno dello schienale
del sedile posteriore (per accedere
agli anelli solleva verso l’alto la
cerniera A);❒fissare la cinghia superiore
(disponibile assieme al seggiolino) agli
appositi agganci C fig. 119 ubicati
nella parte posteriore dello schienale.
117A0K0018
118A0K0510
119A0K0511
149

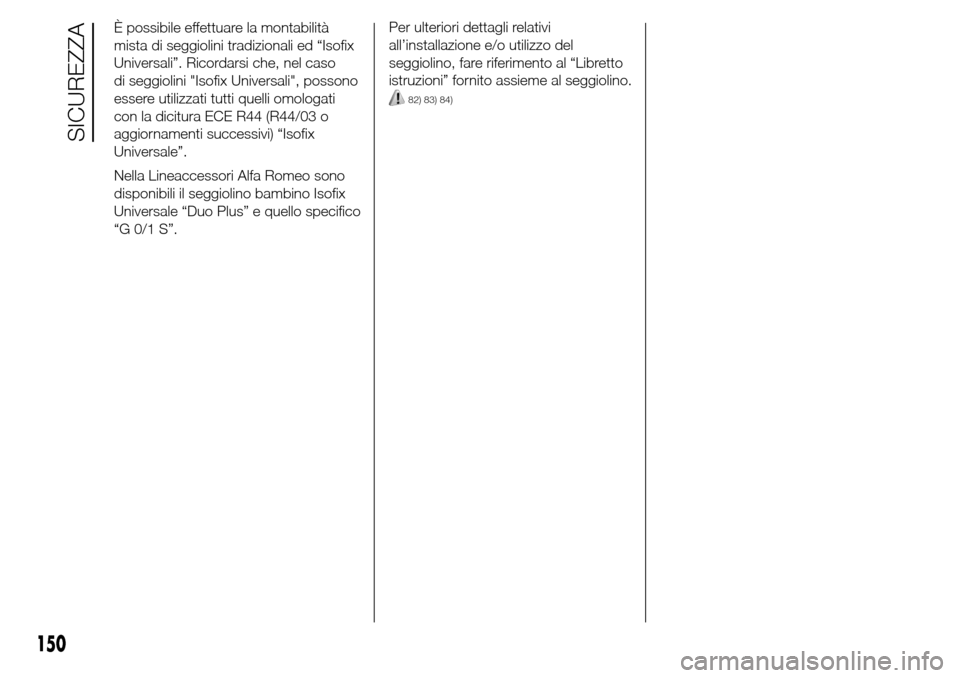

È possibile effettuare la montabilità
mista di seggiolini tradizionali ed “Isofix
Universali”. Ricordarsi che, nel caso
di seggiolini "Isofix Universali", possono
essere utilizzati tutti quelli omologati
con la dicitura ECE R44 (R44/03 o
aggiornamenti successivi) “Isofix
Universale”.
Nella Lineaccessori Alfa Romeo sono
disponibili il seggiolino bambino Isofix
Universale “Duo Plus” e quello specifico
“G 0/1 S”.Per ulteriori dettagli relativi
all’installazione e/o utilizzo del
seggiolino, fare riferimento al “Libretto
istruzioni” fornito assieme al seggiolino.
82) 83) 84)
150
SICUREZZA

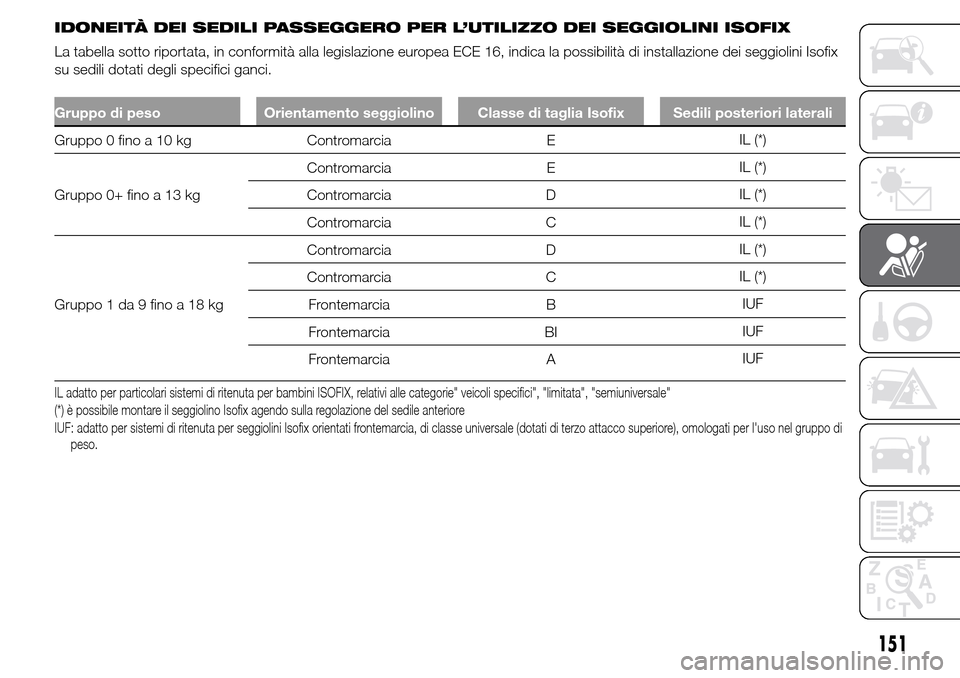

IDONEITÀ DEI SEDILI PASSEGGERO PER L’UTILIZZO DEI SEGGIOLINI ISOFIX
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini Isofix
su sedili dotati degli specifici ganci.
Gruppo di peso Orientamento seggiolino Classe di taglia Isofix Sedili posteriori laterali
Gruppo 0 fino a 10 kg Contromarcia EIL (*)
Gruppo 0+ fino a 13 kgContromarcia EIL (*)
Contromarcia DIL (*)
Contromarcia CIL (*)
Gruppo 1 da 9 fino a 18 kgContromarcia DIL (*)
Contromarcia CIL (*)
Frontemarcia BIUF
Frontemarcia BIIUF
Frontemarcia AIUF
IL adatto per particolari sistemi di ritenuta per bambini ISOFIX, relativi alle categorie" veicoli specifici", "limitata", "semiuniversale"
(*) è possibile montare il seggiolino Isofix agendo sulla regolazione del sedile anteriore
IUF: adatto per sistemi di ritenuta per seggiolini Isofix orientati frontemarcia, di classe universale (dotati di terzo attacco superiore), omologati per l'uso nel gruppo di
peso.
151

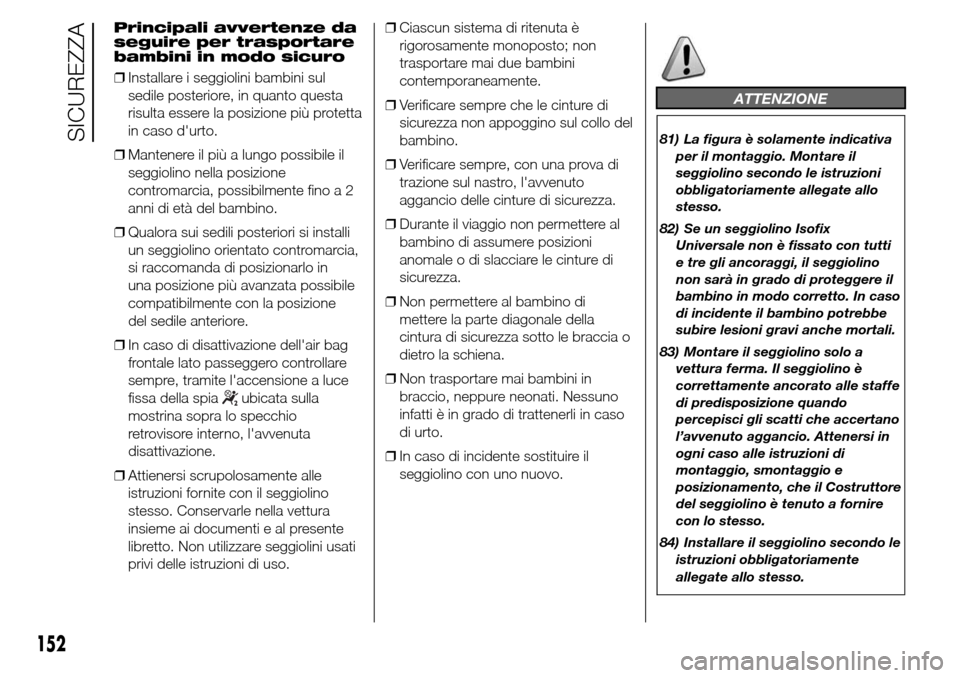

Principali avvertenze da
seguire per trasportare
bambini in modo sicuro
❒Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta
in caso d'urto.
❒Mantenere il più a lungo possibile il
seggiolino nella posizione
contromarcia, possibilmente fino a 2
anni di età del bambino.
❒Qualora sui sedili posteriori si installi
un seggiolino orientato contromarcia,
si raccomanda di posizionarlo in
una posizione più avanzata possibile
compatibilmente con la posizione
del sedile anteriore.
❒In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione a luce
fissa della spia
ubicata sulla
mostrina sopra lo specchio
retrovisore interno, l'avvenuta
disattivazione.
❒Attienersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.❒Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportare mai due bambini
contemporaneamente.
❒Verificare sempre che le cinture di
sicurezza non appoggino sul collo del
bambino.
❒Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto
aggancio delle cinture di sicurezza.
❒Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
❒Non permettere al bambino di
mettere la parte diagonale della
cintura di sicurezza sotto le braccia o
dietro la schiena.
❒Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso
di urto.
❒In caso di incidente sostituire il
seggiolino con uno nuovo.
ATTENZIONE
81) La figura è solamente indicativa
per il montaggio. Montare il
seggiolino secondo le istruzioni
obbligatoriamente allegate allo
stesso.
82) Se un seggiolino Isofix
Universale non è fissato con tutti
e tre gli ancoraggi, il seggiolino
non sarà in grado di proteggere il
bambino in modo corretto. In caso
di incidente il bambino potrebbe
subire lesioni gravi anche mortali.
83) Montare il seggiolino solo a
vettura ferma. Il seggiolino è
correttamente ancorato alle staffe
di predisposizione quando
percepisci gli scatti che accertano
l’avvenuto aggancio. Attenersi in
ogni caso alle istruzioni di
montaggio, smontaggio e
posizionamento, che il Costruttore
del seggiolino è tenuto a fornire
con lo stesso.
84) Installare il seggiolino secondo le
istruzioni obbligatoriamente
allegate allo stesso.
152
