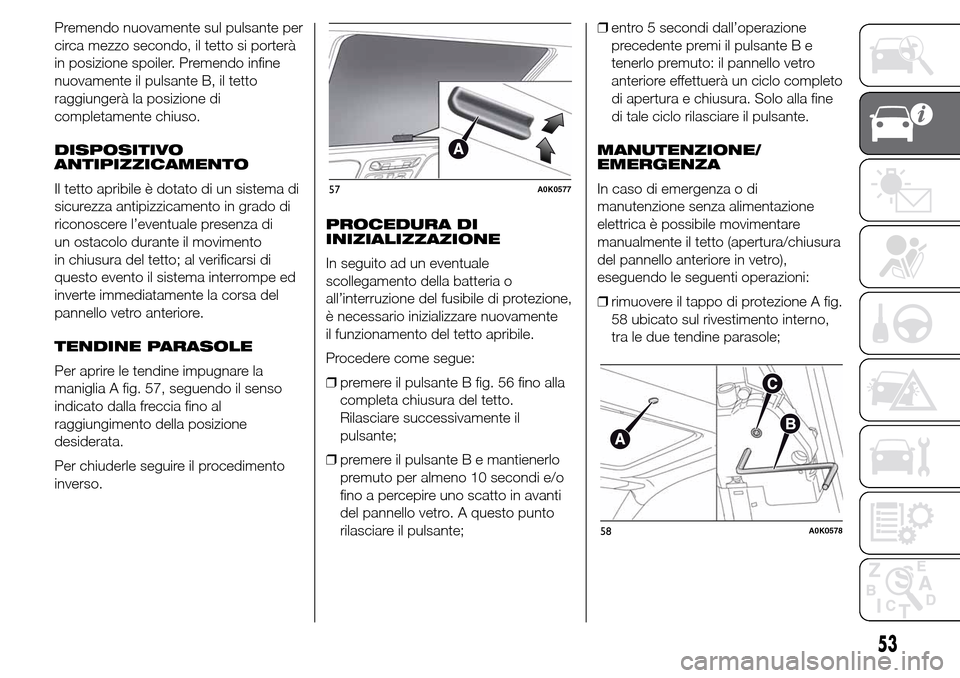

Premendo nuovamente sul pulsante per
circa mezzo secondo, il tetto si porterà
in posizione spoiler. Premendo infine
nuovamente il pulsante B, il tetto
raggiungerà la posizione di
completamente chiuso.
DISPOSITIVO
ANTIPIZZICAMENTO
Il tetto apribile è dotato di un sistema di
sicurezza antipizzicamento in grado di
riconoscere l’eventuale presenza di
un ostacolo durante il movimento
in chiusura del tetto; al verificarsi di
questo evento il sistema interrompe ed
inverte immediatamente la corsa del
pannello vetro anteriore.
TENDINE PARASOLE
Per aprire le tendine impugnare la
maniglia A fig. 57, seguendo il senso
indicato dalla freccia fino al
raggiungimento della posizione
desiderata.
Per chiuderle seguire il procedimento
inverso.PROCEDURA DI
INIZIALIZZAZIONE
In seguito ad un eventuale
scollegamento della batteria o
all’interruzione del fusibile di protezione,
è necessario inizializzare nuovamente
il funzionamento del tetto apribile.
Procedere come segue:
❒premere il pulsante B fig. 56 fino alla
completa chiusura del tetto.
Rilasciare successivamente il
pulsante;
❒premere il pulsante B e mantienerlo
premuto per almeno 10 secondi e/o
fino a percepire uno scatto in avanti
del pannello vetro. A questo punto
rilasciare il pulsante;❒entro 5 secondi dall’operazione
precedente premi il pulsante B e
tenerlo premuto: il pannello vetro
anteriore effettuerà un ciclo completo
di apertura e chiusura. Solo alla fine
di tale ciclo rilasciare il pulsante.
MANUTENZIONE/
EMERGENZA
In caso di emergenza o di
manutenzione senza alimentazione
elettrica è possibile movimentare
manualmente il tetto (apertura/chiusura
del pannello anteriore in vetro),
eseguendo le seguenti operazioni:
❒rimuovere il tappo di protezione A fig.
58 ubicato sul rivestimento interno,
tra le due tendine parasole;
57A0K0577
58A0K0578
53

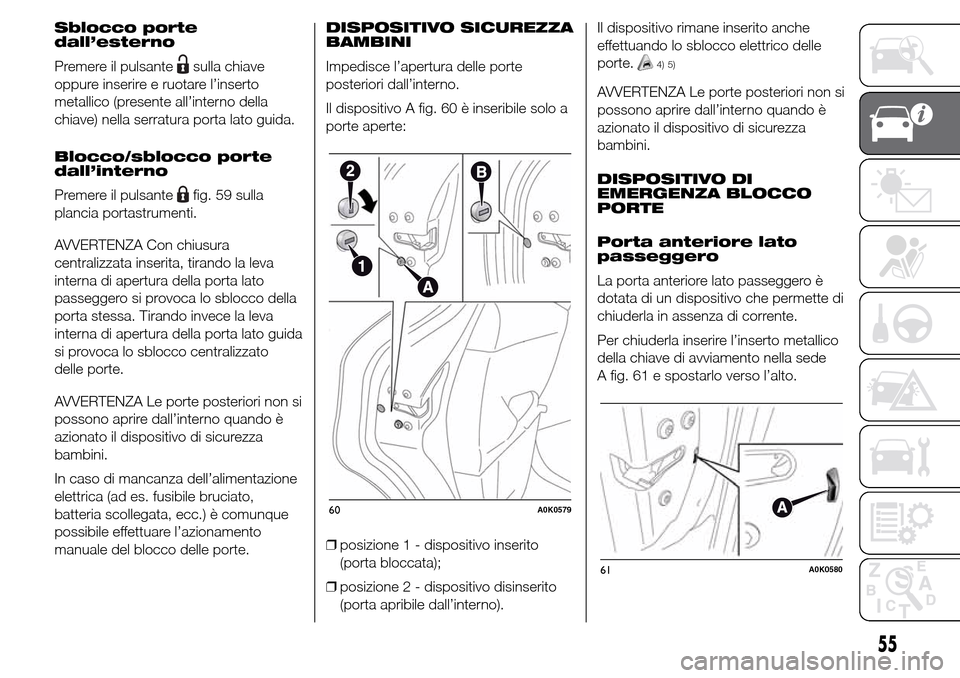

Sblocco porte
dall’esterno
Premere il pulsante
sulla chiave
oppure inserire e ruotare l’inserto
metallico (presente all’interno della
chiave) nella serratura porta lato guida.
Blocco/sblocco porte
dall’interno
Premere il pulsante
fig. 59 sulla
plancia portastrumenti.
AVVERTENZA Con chiusura
centralizzata inserita, tirando la leva
interna di apertura della porta lato
passeggero si provoca lo sblocco della
porta stessa. Tirando invece la leva
interna di apertura della porta lato guida
si provoca lo sblocco centralizzato
delle porte.
AVVERTENZA Le porte posteriori non si
possono aprire dall’interno quando è
azionato il dispositivo di sicurezza
bambini.
In caso di mancanza dell’alimentazione
elettrica (ad es. fusibile bruciato,
batteria scollegata, ecc.) è comunque
possibile effettuare l’azionamento
manuale del blocco delle porte.DISPOSITIVO SICUREZZA
BAMBINI
Impedisce l’apertura delle porte
posteriori dall’interno.
Il dispositivo A fig. 60 è inseribile solo a
porte aperte:
❒posizione 1 - dispositivo inserito
(porta bloccata);
❒posizione 2 - dispositivo disinserito
(porta apribile dall’interno).Il dispositivo rimane inserito anche
effettuando lo sblocco elettrico delle
porte.
4) 5)
AVVERTENZA Le porte posteriori non si
possono aprire dall’interno quando è
azionato il dispositivo di sicurezza
bambini.
DISPOSITIVO DI
EMERGENZA BLOCCO
PORTE
Porta anteriore lato
passeggero
La porta anteriore lato passeggero è
dotata di un dispositivo che permette di
chiuderla in assenza di corrente.
Per chiuderla inserire l’inserto metallico
della chiave di avviamento nella sede
A fig. 61 e spostarlo verso l’alto.
60A0K0579
61A0K0580
55

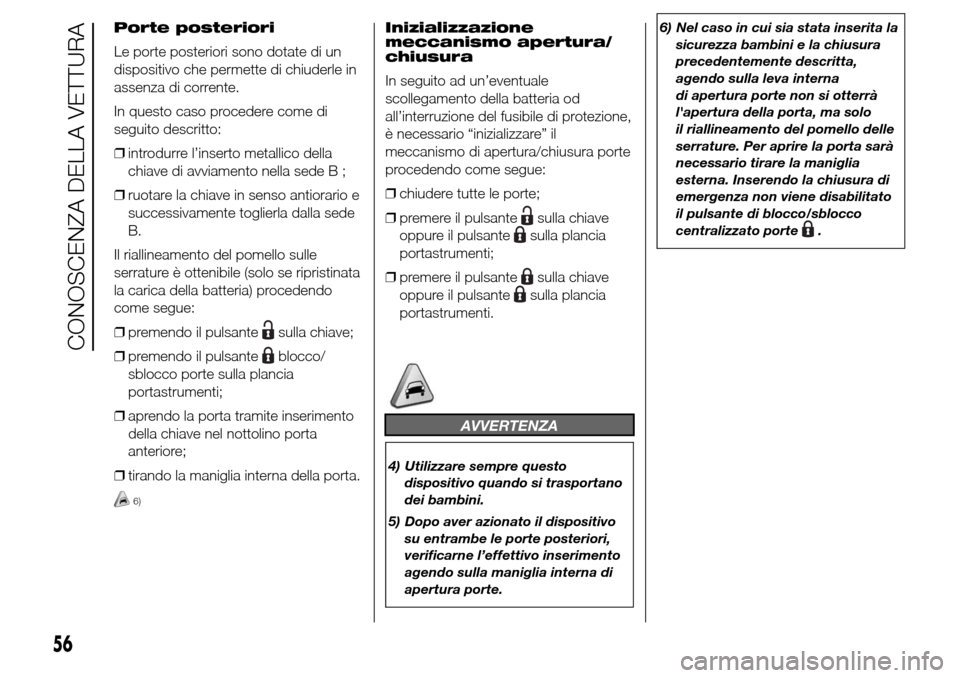

Porte posteriori
Le porte posteriori sono dotate di un
dispositivo che permette di chiuderle in
assenza di corrente.
In questo caso procedere come di
seguito descritto:
❒introdurre l’inserto metallico della
chiave di avviamento nella sede B ;
❒ruotare la chiave in senso antiorario e
successivamente toglierla dalla sede
B.
Il riallineamento del pomello sulle
serrature è ottenibile (solo se ripristinata
la carica della batteria) procedendo
come segue:
❒premendo il pulsante
sulla chiave;
❒premendo il pulsante
blocco/
sblocco porte sulla plancia
portastrumenti;
❒aprendo la porta tramite inserimento
della chiave nel nottolino porta
anteriore;
❒tirando la maniglia interna della porta.
6)
Inizializzazione
meccanismo apertura/
chiusura
In seguito ad un’eventuale
scollegamento della batteria od
all’interruzione del fusibile di protezione,
è necessario “inizializzare” il
meccanismo di apertura/chiusura porte
procedendo come segue:
❒chiudere tutte le porte;
❒premere il pulsante
sulla chiave
oppure il pulsante
sulla plancia
portastrumenti;
❒premere il pulsante
sulla chiave
oppure il pulsante
sulla plancia
portastrumenti.
AVVERTENZA
4) Utilizzare sempre questo
dispositivo quando si trasportano
dei bambini.
5) Dopo aver azionato il dispositivo
su entrambe le porte posteriori,
verificarne l’effettivo inserimento
agendo sulla maniglia interna di
apertura porte.6) Nel caso in cui sia stata inserita la
sicurezza bambini e la chiusura
precedentemente descritta,
agendo sulla leva interna
di apertura porte non si otterrà
l'apertura della porta, ma solo
il riallineamento del pomello delle
serrature. Per aprire la porta sarà
necessario tirare la maniglia
esterna. Inserendo la chiusura di
emergenza non viene disabilitato
il pulsante di blocco/sblocco
centralizzato porte
.
56
CONOSCENZA DELLA VETTURA

ATTENZIONE
23) L’uso improprio degli alzacristalli
può essere pericoloso. Prima e
durante l’azionamento, accertarsi
sempre che i passeggeri non
siano esposti al rischio di lesioni
provocate sia direttamente dai
vetri in movimento, sia da oggetti
personali trascinati o urtati dagli
stessi. Scendendo dalla vettura,
togliere sempre la chiave dal
dispositivo di avviamento per
evitare che gli alzacristalli,
azionati inavvertitamente,
costituiscano un pericolo per chi
rimane a bordo.
Inizializzazione sistema
alzacristalli
In seguito ad un eventuale
scollegamento della batteria o
all’interruzione del fusibile di protezione,
è necessario inizializzare nuovamente
il funzionamento del sistema.
Procedura di inizializzazione:
❒portare il cristallo da inizializzare in
posizione fine corsa superiore in
funzionamento manuale;❒una volta raggiunto il fine corsa
superiore continuare a tenere
azionato il comando di salita per
almeno 1 secondo.
Per versioni/mercati dove previsto, a
seguito mancanza alimentazione delle
centraline (sostituzione o scollegamento
della batteria e sostituzione dei fusibili
di protezione delle centraline
alzacristalli), l’automatismo dei cristalli
stessi deve essere ripristinato.
L’operazione di ripristino va eseguita a
porte chiuse procedendo come di
seguito descritto:
❒abbassare completamente il cristallo
della porta lato guida mantenendo
premuto il pulsante di azionamento
per almeno 3 secondi dopo il fine
corsa (battuta inferiore);
❒alzare completamente il cristallo della
porta lato guida mantenendo
premuto il pulsante di azionamento
per almeno 3 secondi dopo il fine
corsa (battuta superiore);
❒procedere nello stesso modo del
punto1e2anche per la porta lato
passeggero;
❒accertarsi della corretta
inizializzazione verificando che sia
funzionante la movimentazione in
automatico dei cristalli.
BAGAGLIAIO
Lo sblocco del bagagliaio è elettrico ed
è disabilitato con vettura in movimento.
APERTURA
Quando sbloccato, per aprire il
bagagliaio dall’esterno vettura premere
sul logo elettrico fig. 63 fino ad avvertire
lo scatto di avvenuto sbloccaggio
oppure premere il pulsante
sulla
chiave.
Aprendo il bagagliaio si ha una doppia
segnalazione luminosa degli indicatori
di direzione e l’accensione di una luce
interna: la luce si spegne
automaticamente chiudendo il
bagagliaio. Dimenticando il bagagliaio
aperto la luce si spegne
automaticamente dopo alcuni minuti.
63A0K0068
59

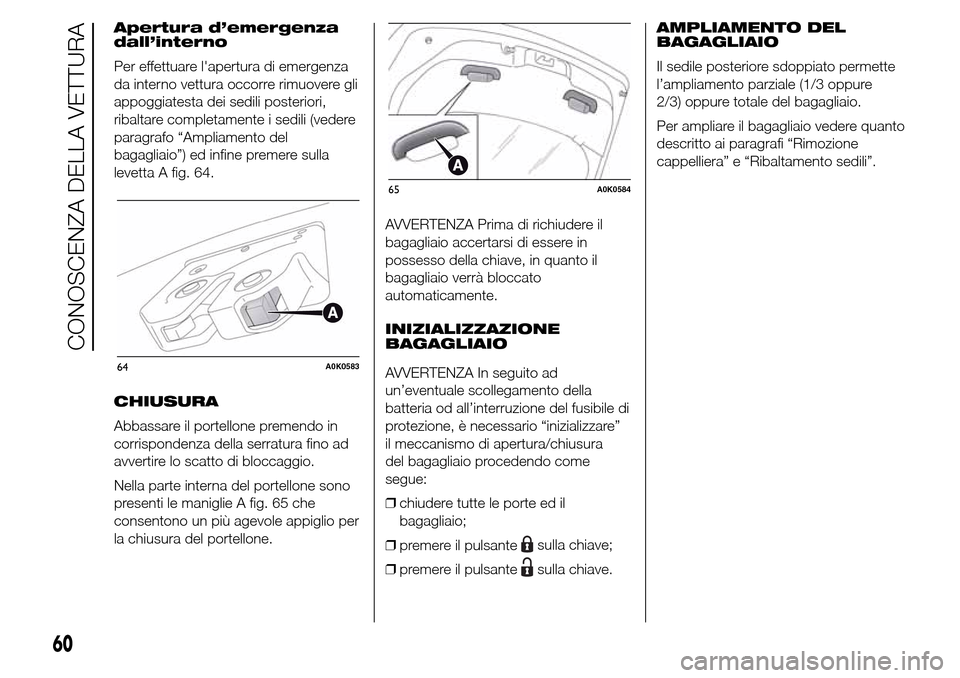

Apertura d’emergenza
dall’interno
Per effettuare l'apertura di emergenza
da interno vettura occorre rimuovere gli
appoggiatesta dei sedili posteriori,
ribaltare completamente i sedili (vedere
paragrafo “Ampliamento del
bagagliaio”) ed infine premere sulla
levetta A fig. 64.
CHIUSURA
Abbassare il portellone premendo in
corrispondenza della serratura fino ad
avvertire lo scatto di bloccaggio.
Nella parte interna del portellone sono
presenti le maniglie A fig. 65 che
consentono un più agevole appiglio per
la chiusura del portellone.AVVERTENZA Prima di richiudere il
bagagliaio accertarsi di essere in
possesso della chiave, in quanto il
bagagliaio verrà bloccato
automaticamente.
INIZIALIZZAZIONE
BAGAGLIAIO
AVVERTENZA In seguito ad
un’eventuale scollegamento della
batteria od all’interruzione del fusibile di
protezione, è necessario “inizializzare”
il meccanismo di apertura/chiusura
del bagagliaio procedendo come
segue:
❒chiudere tutte le porte ed il
bagagliaio;
❒premere il pulsante
sulla chiave;
❒premere il pulsante
sulla chiave.AMPLIAMENTO DEL
BAGAGLIAIO
Il sedile posteriore sdoppiato permette
l’ampliamento parziale (1/3 oppure
2/3) oppure totale del bagagliaio.
Per ampliare il bagagliaio vedere quanto
descritto ai paragrafi “Rimozione
cappelliera” e “Ribaltamento sedili”.
64A0K0583
65A0K0584
60
CONOSCENZA DELLA VETTURA

SIMBOLI E MESSAGGI SUL DISPLAY
Simbolo sul display Cosa significa Cosa fare
SISTEMA BLOCCO COMBUSTIBILE
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di
intervento del blocco combustibile.Per la procedura di riattivazione del sistema
blocco combustibile vedere paragrafo "Comandi"
nel capitolo "Conoscenza della vettura". Se non
fosse comunque possibile ripristinare
l'alimentazione di combustibile, rivolgersi alla Rete
Assistenziale Alfa Romeo.
POSSIBILE PRESENZA GHIACCIO SU
STRADA
Sulle versioni dotate di “Display multifunzionale
riconfigurabile” vengono visualizzati un messaggio
ed un simbolo sul display quando la temperatura
esterna è inferiore od uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale”
viene visualizzato solo il messaggio dedicato.
AVVERTENZA In caso di avaria al sensore di
temperatura esterna, le cifre che ne indicano il
valore sono sostituite da trattini.
AVARIA LUCI STOP
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display quando viene
rilevata un’anomalia alle luci di arresto (stop).L’anomalia potrebbe essere dovuta alla bruciatura
della lampada, del relativo fusibile di protezione,
oppure l’interruzione del collegamento elettrico.
AVARIA SENSORE CREPUSCOLARE
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di avaria
del sensore crepuscolare.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare
l’anomalia.
134
CONOSCENZA DEL QUADRO STRUMENTI

SOSTITUZIONE DI
UNA LAMPADA
28)
127) 128) 129)
INDICAZIONI GENERALI
❒Prima di sostituire una lampada
verificare che i relativi contatti non
siano ossidati;
❒sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento;
❒quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro: per
l’ubicazione dei fusibili fare riferimento
al paragrafo “Sostituzione fusibili” in
questo capitolo.AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente
o dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno
naturale dovuto alla differenza
di temperatura e di umidità tra interno
ed esterno del vetro che tuttavia non
indica un’anomalia e non compromette
il normale funzionamento dei dispositivi
di illuminazione. L’appannamento
sparisce rapidamente accendendo le
luci, a partire dal centro del diffusore,
estendendosi progressivamente verso i
bordi.
AVVERTENZA
28) Le lampade alogene devono
essere maneggiate toccando
esclusivamente la parte metallica.
Se il bulbo trasparente viene a
contatto con le dita, riduce
l'intensità della luce emessa e si
può anche pregiudicare la durata
della lampada. In caso di contatto
accidentale, strofinare il bulbo
con un panno inumidito di alcool e
lasciare asciugare.
ATTENZIONE
127) Modifiche o riparazioni
dell'impianto elettrico eseguite in
modo non corretto e senza tenere
conto delle caratteristiche
tecniche dell'impianto, possono
causare anomalie di
funzionamento con rischi di
incendio.
128) Le lampade alogene
contengono gas in pressione, in
caso di rottura è possibile la
proiezione di frammenti di vetro.
129) A causa dell’elevata tensione di
alimentazione, l’eventuale
sostituzione di una lampada a
scarica di gas (Bi-Xenon) deve
essere effettuata soltanto da
personale specializzato: pericolo
di morte! Rivolgersi alla Rete
Assistenziale Alfa Romeo.
191

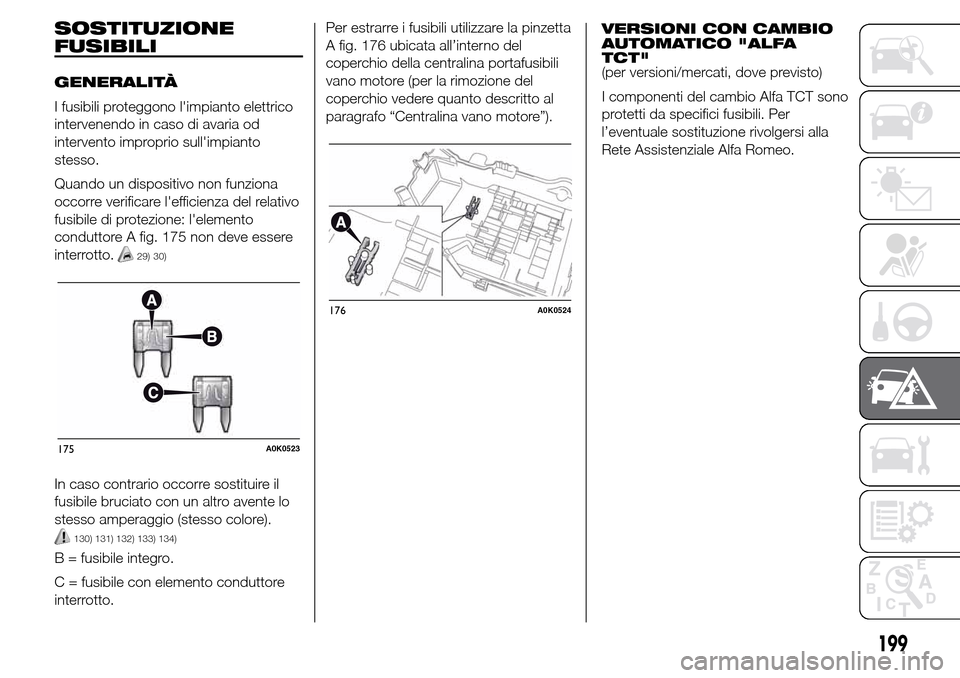

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Quando un dispositivo non funziona
occorre verificare l'efficienza del relativo
fusibile di protezione: l'elemento
conduttore A fig. 175 non deve essere
interrotto.
29) 30)
In caso contrario occorre sostituire il
fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
130) 131) 132) 133) 134)
B = fusibile integro.
C = fusibile con elemento conduttore
interrotto.Per estrarre i fusibili utilizzare la pinzetta
A fig. 176 ubicata all’interno del
coperchio della centralina portafusibili
vano motore (per la rimozione del
coperchio vedere quanto descritto al
paragrafo “Centralina vano motore”).VERSIONI CON CAMBIO
AUTOMATICO "ALFA
TCT"
(per versioni/mercati, dove previsto)
I componenti del cambio Alfa TCT sono
protetti da specifici fusibili. Per
l’eventuale sostituzione rivolgersi alla
Rete Assistenziale Alfa Romeo.
175A0K0523
176A0K0524
199
