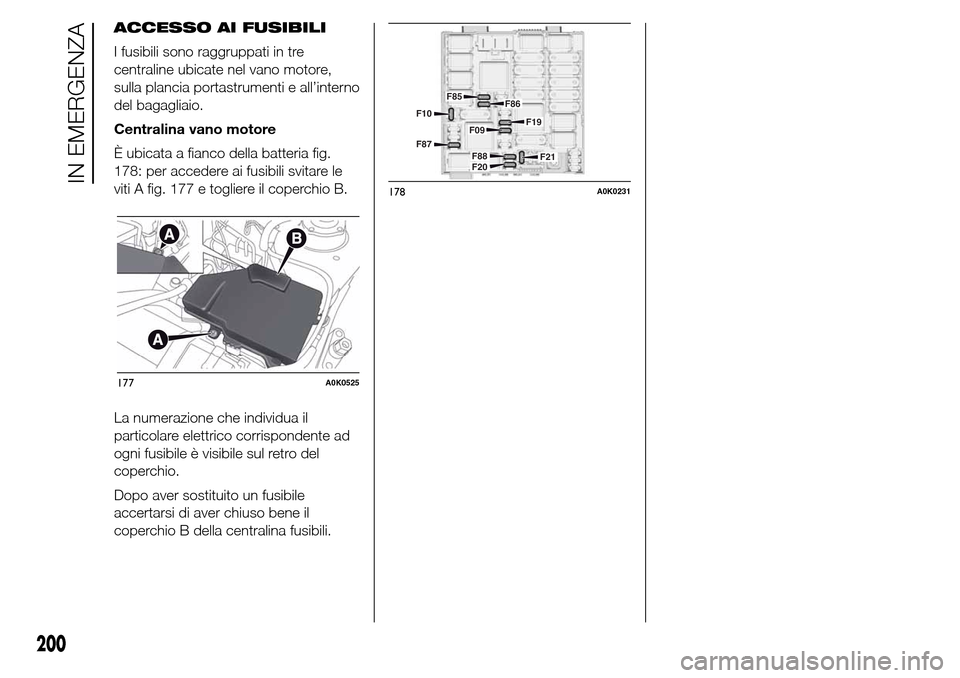

ACCESSO AI FUSIBILI
I fusibili sono raggruppati in tre
centraline ubicate nel vano motore,
sulla plancia portastrumenti e all’interno
del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria fig.
178: per accedere ai fusibili svitare le
viti A fig. 177 e togliere il coperchio B.
La numerazione che individua il
particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del
coperchio.
Dopo aver sostituito un fusibile
accertarsi di aver chiuso bene il
coperchio B della centralina fusibili.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
200
IN EMERGENZA

CENTRALINA VANO MOTORE
fig. 178
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Alimentazione pompa lavafari F09 30
ClacsonF10 15
Compressore per condizionatore F19 7,5
Lunotto termicoF20 30
Pompa combustibile F21 15
Accendisigari/presa di corrente F85 20
Presa di corrente 12V nel bagagliaio F86 20
Sensore IBS stato carica batteria per sistema Start&Stop F87 5
Sbrinatori specchi esterni F88 7,5
203

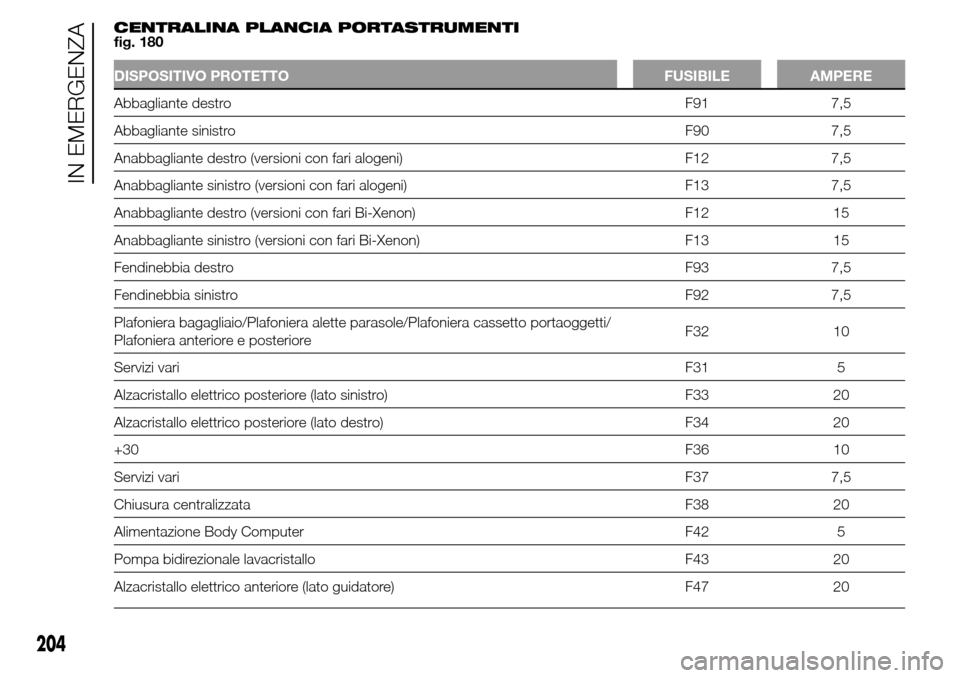

CENTRALINA PLANCIA PORTASTRUMENTI
fig. 180
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Abbagliante destro F91 7,5
Abbagliante sinistro F90 7,5
Anabbagliante destro (versioni con fari alogeni) F12 7,5
Anabbagliante sinistro (versioni con fari alogeni) F13 7,5
Anabbagliante destro (versioni con fari Bi-Xenon) F12 15
Anabbagliante sinistro (versioni con fari Bi-Xenon) F13 15
Fendinebbia destro F93 7,5
Fendinebbia sinistro F92 7,5
Plafoniera bagagliaio/Plafoniera alette parasole/Plafoniera cassetto portaoggetti/
Plafoniera anteriore e posterioreF32 10
Servizi variF31 5
Alzacristallo elettrico posteriore (lato sinistro) F33 20
Alzacristallo elettrico posteriore (lato destro) F34 20
+30F36 10
Servizi variF37 7,5
Chiusura centralizzata F38 20
Alimentazione Body Computer F42 5
Pompa bidirezionale lavacristallo F43 20
Alzacristallo elettrico anteriore (lato guidatore) F47 20
204
IN EMERGENZA

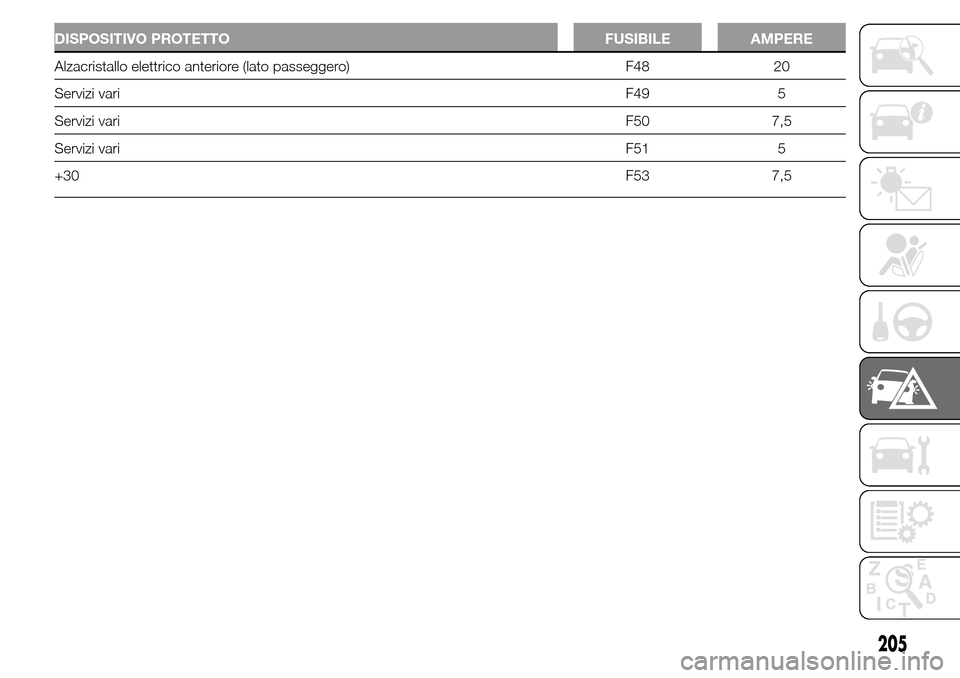

DISPOSITIVO PROTETTO FUSIBILE AMPERE
Alzacristallo elettrico anteriore (lato passeggero) F48 20
Servizi variF49 5
Servizi variF50 7,5
Servizi variF51 5
+30F53 7,5
205

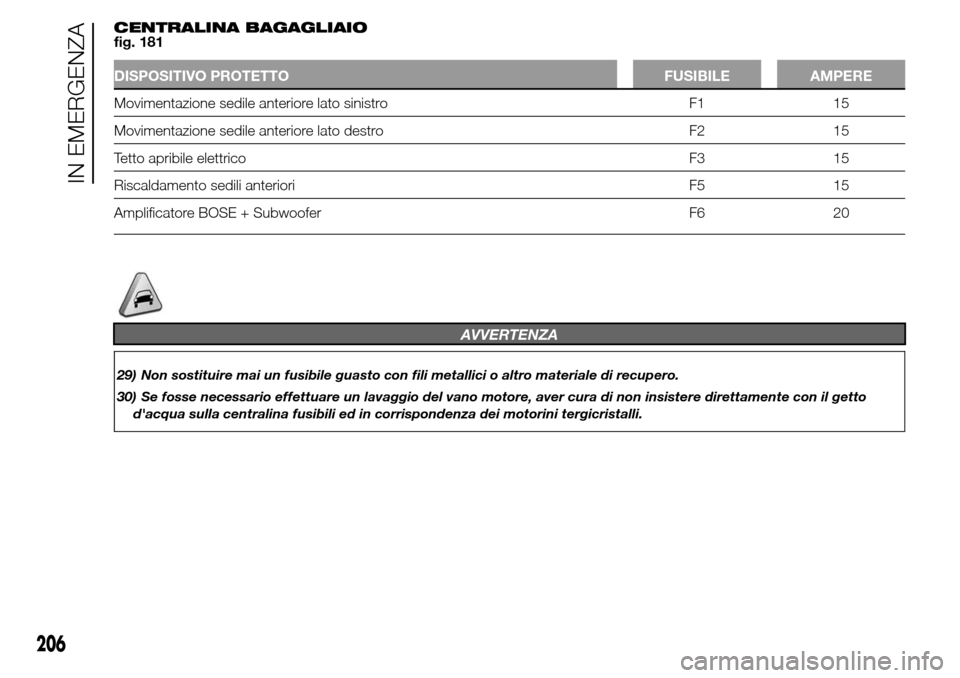

CENTRALINA BAGAGLIAIO
fig. 181
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Movimentazione sedile anteriore lato sinistro F1 15
Movimentazione sedile anteriore lato destro F2 15
Tetto apribile elettrico F3 15
Riscaldamento sedili anteriori F5 15
Amplificatore BOSE + Subwoofer F6 20
AVVERTENZA
29) Non sostituire mai un fusibile guasto con fili metallici o altro materiale di recupero.
30) Se fosse necessario effettuare un lavaggio del vano motore, aver cura di non insistere direttamente con il getto
d'acqua sulla centralina fusibili ed in corrispondenza dei motorini tergicristalli.
206

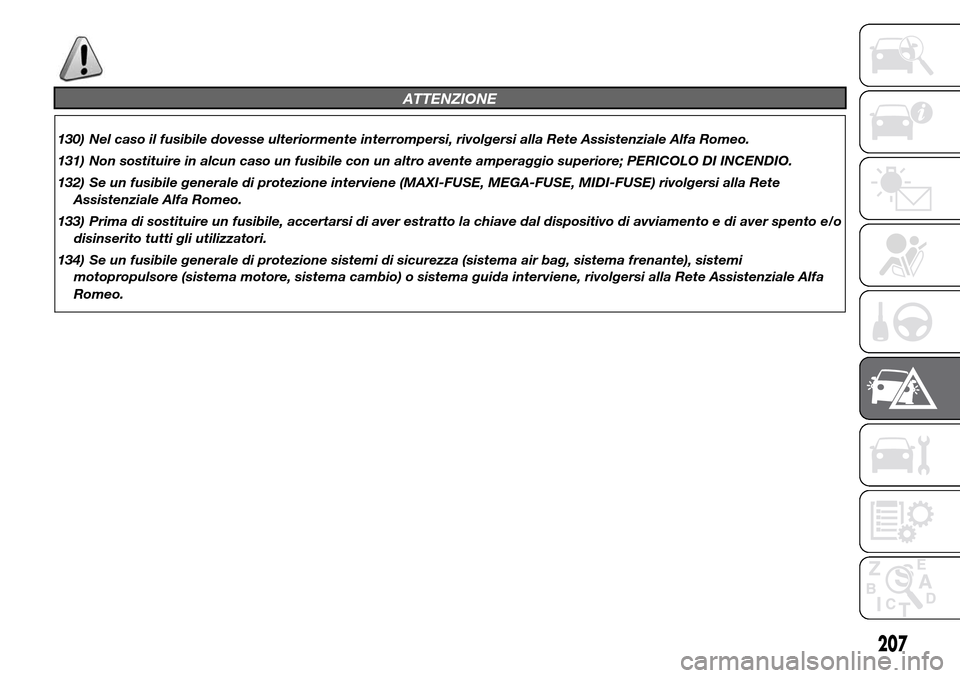

IN EMERGENZA

ATTENZIONE
130) Nel caso il fusibile dovesse ulteriormente interrompersi, rivolgersi alla Rete Assistenziale Alfa Romeo.
131) Non sostituire in alcun caso un fusibile con un altro avente amperaggio superiore; PERICOLO DI INCENDIO.
132) Se un fusibile generale di protezione interviene (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) rivolgersi alla Rete
Assistenziale Alfa Romeo.
133) Prima di sostituire un fusibile, accertarsi di aver estratto la chiave dal dispositivo di avviamento e di aver spento e/o
disinserito tutti gli utilizzatori.
134) Se un fusibile generale di protezione sistemi di sicurezza (sistema air bag, sistema frenante), sistemi
motopropulsore (sistema motore, sistema cambio) o sistema guida interviene, rivolgersi alla Rete Assistenziale Alfa
Romeo.
207

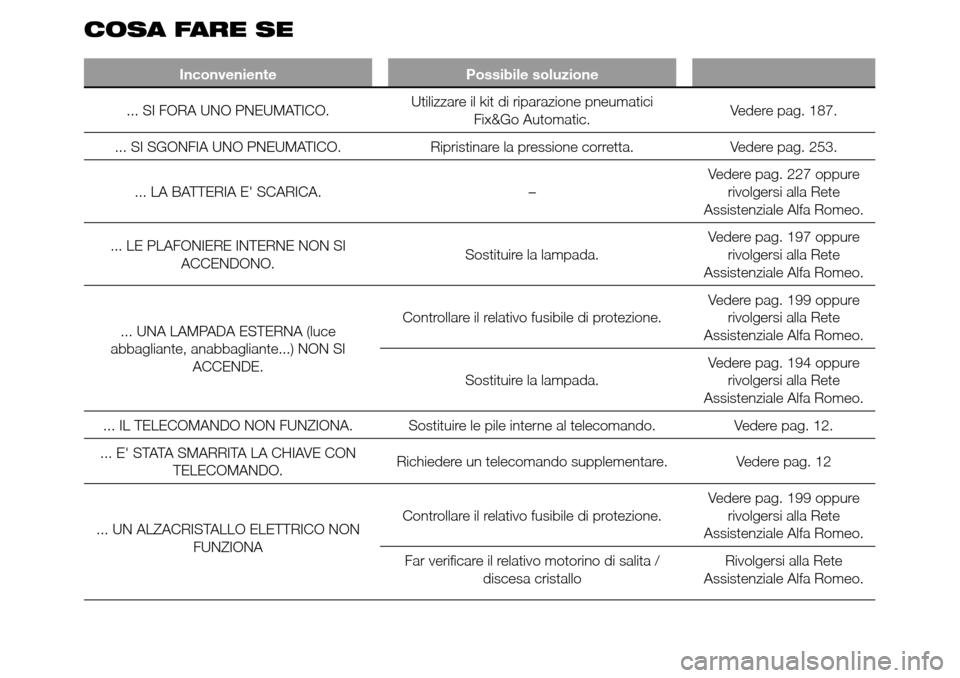

COSA FARE SE
Inconveniente Possibile soluzione
... SI FORA UNO PNEUMATICO.Utilizzare il kit di riparazione pneumatici
Fix&Go Automatic.Vedere pag. 187.
... SI SGONFIA UNO PNEUMATICO. Ripristinare la pressione corretta. Vedere pag. 253.
... LA BATTERIA E' SCARICA. –Vedere pag. 227 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
... LE PLAFONIERE INTERNE NON SI
ACCENDONO.Sostituire la lampada.Vedere pag. 197 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
... UNA LAMPADA ESTERNA (luce
abbagliante, anabbagliante...) NON SI
ACCENDE.Controllare il relativo fusibile di protezione.Vedere pag. 199 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
Sostituire la lampada.Vedere pag. 194 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
... IL TELECOMANDO NON FUNZIONA. Sostituire le pile interne al telecomando. Vedere pag. 12.
. . . E ' S TATASMARRITA LA CHIAVE CON
TELECOMANDO.Richiedere un telecomando supplementare. Vedere pag. 12
... UN ALZACRISTALLO ELETTRICO NON
FUNZIONAControllare il relativo fusibile di protezione.Vedere pag. 199 oppure
rivolgersi alla Rete
Assistenziale Alfa Romeo.
Far verificare il relativo motorino di salita /
discesa cristalloRivolgersi alla Rete
Assistenziale Alfa Romeo.
