Spie su quadro Cosa significa Cosa fare

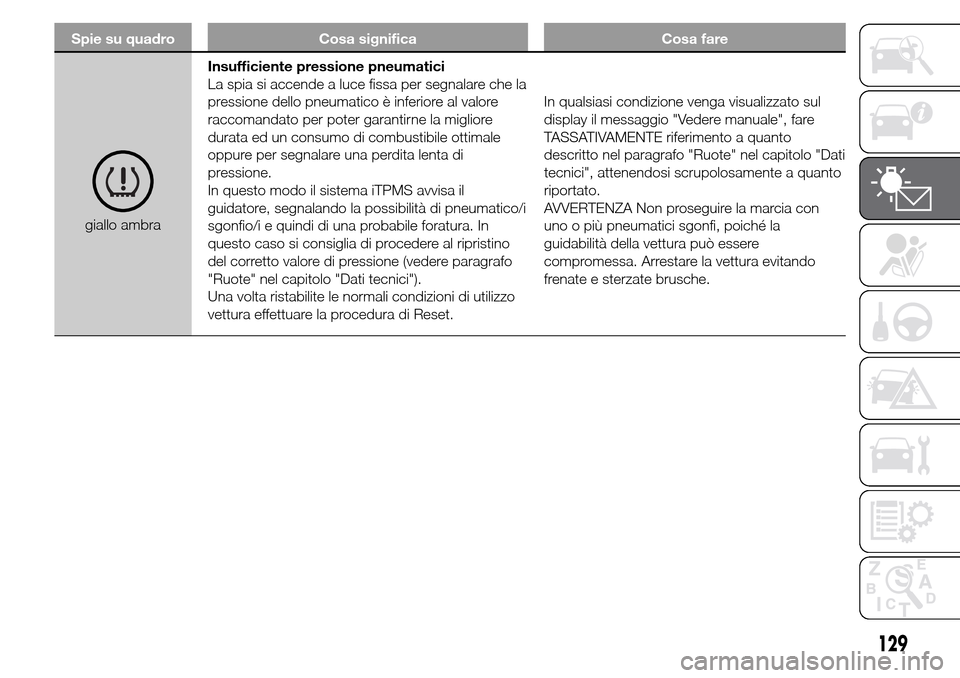

giallo ambraInsufficiente pressione pneumatici
La spia si accende a luce fissa per segnalare che la
pressione dello pneumatico è inferiore al valore
raccomandato per poter garantirne la migliore
durata ed un consumo di combustibile ottimale
oppure per segnalare una perdita lenta di
pressione.
In questo modo il sistema iTPMS avvisa il
guidatore, segnalando la possibilità di pneumatico/i
sgonfio/i e quindi di una probabile foratura. In
questo caso si consiglia di procedere al ripristino
del corretto valore di pressione (vedere paragrafo
"Ruote" nel capitolo "Dati tecnici").
Una volta ristabilite le normali condizioni di utilizzo
vettura effettuare la procedura di Reset.In qualsiasi condizione venga visualizzato sul
display il messaggio "Vedere manuale", fare
TASSATIVAMENTE riferimento a quanto
descritto nel paragrafo "Ruote" nel capitolo "Dati
tecnici", attenendosi scrupolosamente a quanto
riportato.
AVVERTENZA Non proseguire la marcia con
uno o più pneumatici sgonfi, poiché la
guidabilità della vettura può essere
compromessa. Arrestare la vettura evitando
frenate e sterzate brusche.
129

Spie su quadro Cosa significa Cosa fare

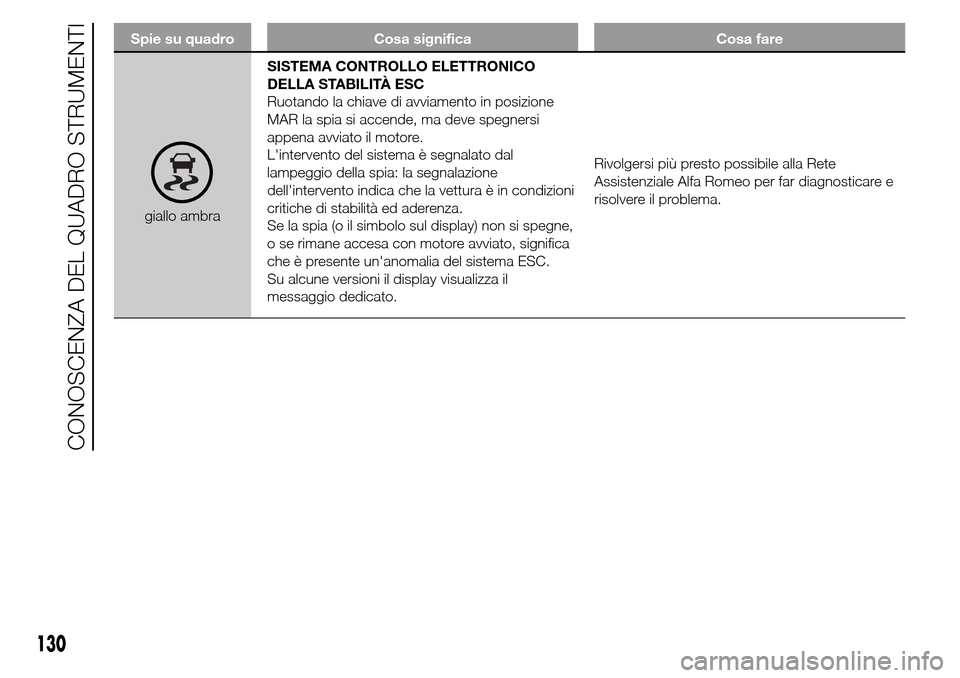

giallo ambraSISTEMA CONTROLLO ELETTRONICO
DELLA STABILITÀ ESC
Ruotando la chiave di avviamento in posizione
MAR la spia si accende, ma deve spegnersi
appena avviato il motore.
L'intervento del sistema è segnalato dal
lampeggio della spia: la segnalazione
dell'intervento indica che la vettura è in condizioni
critiche di stabilità ed aderenza.
Se la spia (o il simbolo sul display) non si spegne,
o se rimane accesa con motore avviato, significa
che è presente un'anomalia del sistema ESC.
Su alcune versioni il display visualizza il
messaggio dedicato.Rivolgersi più presto possibile alla Rete
Assistenziale Alfa Romeo per far diagnosticare e
risolvere il problema.
130
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

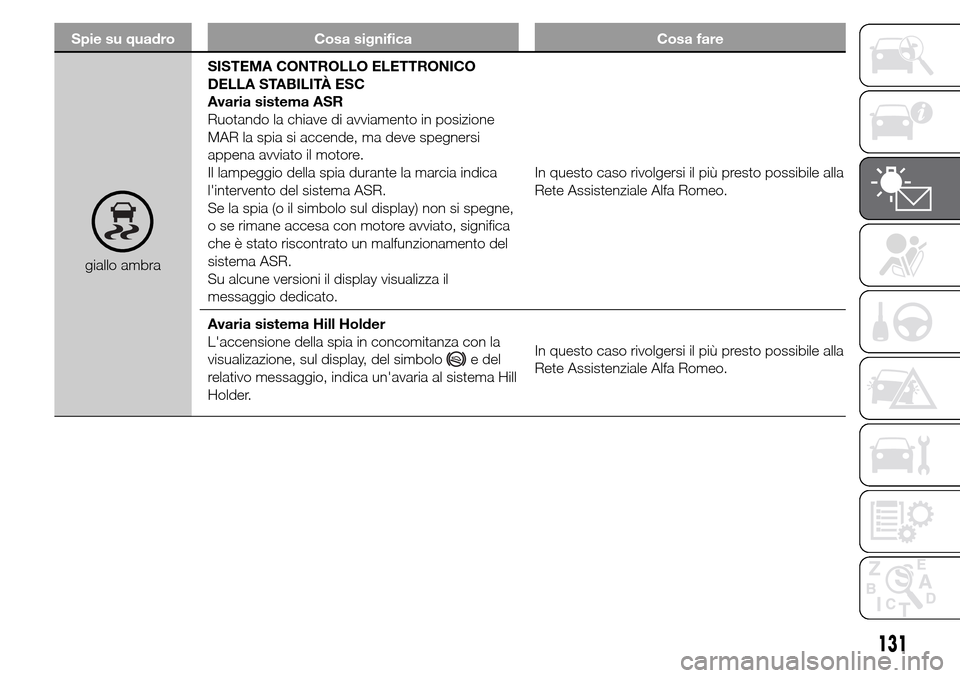

giallo ambraSISTEMA CONTROLLO ELETTRONICO
DELLA STABILITÀ ESC
Avaria sistema ASR
Ruotando la chiave di avviamento in posizione
MAR la spia si accende, ma deve spegnersi
appena avviato il motore.
Il lampeggio della spia durante la marcia indica
l'intervento del sistema ASR.
Se la spia (o il simbolo sul display) non si spegne,
o se rimane accesa con motore avviato, significa
che è stato riscontrato un malfunzionamento del
sistema ASR.
Su alcune versioni il display visualizza il
messaggio dedicato.In questo caso rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo.
Avaria sistema Hill Holder
L'accensione della spia in concomitanza con la
visualizazione, sul display, del simbolo
e del
relativo messaggio, indica un'avaria al sistema Hill
Holder.In questo caso rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo.
131

Spie su quadro Cosa significa Cosa fare

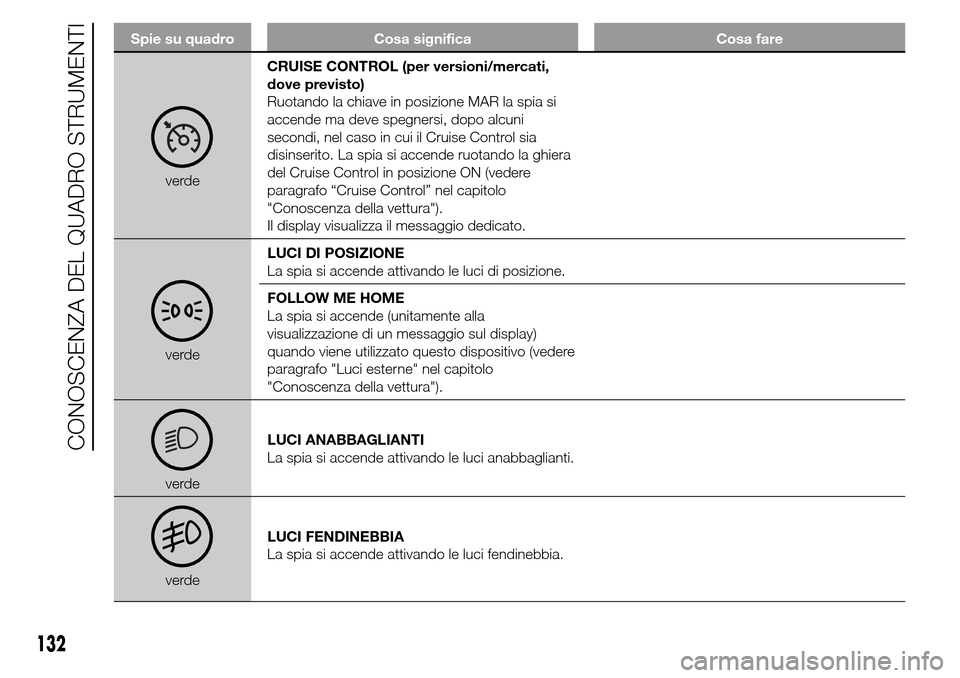

verdeCRUISE CONTROL (per versioni/mercati,
dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi, dopo alcuni
secondi, nel caso in cui il Cruise Control sia
disinserito. La spia si accende ruotando la ghiera
del Cruise Control in posizione ON (vedere
paragrafo “Cruise Control” nel capitolo
"Conoscenza della vettura").
Il display visualizza il messaggio dedicato.
verdeLUCI DI POSIZIONE
La spia si accende attivando le luci di posizione.
FOLLOW ME HOME
La spia si accende (unitamente alla
visualizzazione di un messaggio sul display)
quando viene utilizzato questo dispositivo (vedere
paragrafo "Luci esterne" nel capitolo
"Conoscenza della vettura").
2
verdeLUCI ANABBAGLIANTI
La spia si accende attivando le luci anabbaglianti.
verdeLUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
132
CONOSCENZA DEL QUADRO STRUMENTI

SIMBOLI E MESSAGGI SUL DISPLAY
Simbolo sul display Cosa significa Cosa fare
SISTEMA BLOCCO COMBUSTIBILE
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di
intervento del blocco combustibile.Per la procedura di riattivazione del sistema
blocco combustibile vedere paragrafo "Comandi"
nel capitolo "Conoscenza della vettura". Se non
fosse comunque possibile ripristinare
l'alimentazione di combustibile, rivolgersi alla Rete
Assistenziale Alfa Romeo.
POSSIBILE PRESENZA GHIACCIO SU
STRADA
Sulle versioni dotate di “Display multifunzionale
riconfigurabile” vengono visualizzati un messaggio
ed un simbolo sul display quando la temperatura
esterna è inferiore od uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale”
viene visualizzato solo il messaggio dedicato.
AVVERTENZA In caso di avaria al sensore di
temperatura esterna, le cifre che ne indicano il
valore sono sostituite da trattini.
AVARIA LUCI STOP
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display quando viene
rilevata un’anomalia alle luci di arresto (stop).L’anomalia potrebbe essere dovuta alla bruciatura
della lampada, del relativo fusibile di protezione,
oppure l’interruzione del collegamento elettrico.
AVARIA SENSORE CREPUSCOLARE
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di avaria
del sensore crepuscolare.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare
l’anomalia.
134
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo sul display Cosa significa Cosa fare
AVARIA SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di avaria
del sensore pioggia.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare
l’anomalia.
AVARIA SENSORI PARCHEGGIO
(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un
messaggio + simbolo sul display in caso di avaria
dei sensori di parcheggio.Rivolgersi il più presto possibile alla Rete
Assistenziale Alfa Romeo per far eliminare
l’anomalia.
135

Simbolo sul display Cosa significa Cosa fare

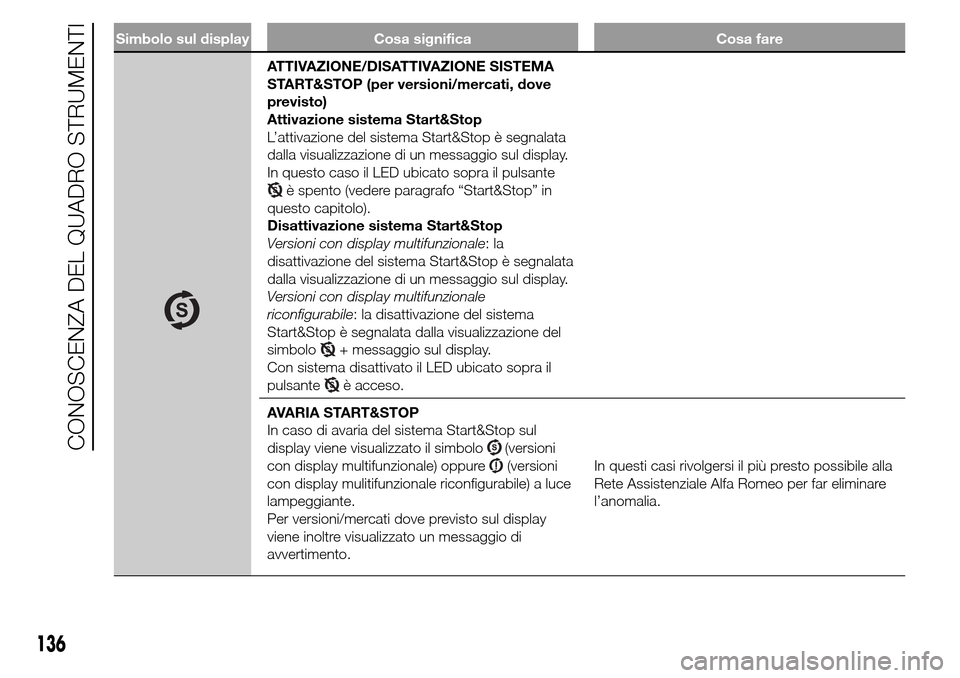

ATTIVAZIONE/DISATTIVAZIONE SISTEMA
START&STOP (per versioni/mercati, dove
previsto)
Attivazione sistema Start&Stop
L’attivazione del sistema Start&Stop è segnalata
dalla visualizzazione di un messaggio sul display.
In questo caso il LED ubicato sopra il pulsante
è spento (vedere paragrafo “Start&Stop” in
questo capitolo).
Disattivazione sistema Start&Stop
Versioni con display multifunzionale:la
disattivazione del sistema Start&Stop è segnalata
dalla visualizzazione di un messaggio sul display.
Versioni con display multifunzionale
riconfigurabile: la disattivazione del sistema
Start&Stop è segnalata dalla visualizzazione del
simbolo
+ messaggio sul display.
Con sistema disattivato il LED ubicato sopra il
pulsante
è acceso.
AVARIA START&STOP
In caso di avaria del sistema Start&Stop sul
display viene visualizzato il simbolo
(versioni
con display multifunzionale) oppure
(versioni
con display mulitifunzionale riconfigurabile) a luce
lampeggiante.
Per versioni/mercati dove previsto sul display
viene inoltre visualizzato un messaggio di
avvertimento.In questi casi rivolgersi il più presto possibile alla
Rete Assistenziale Alfa Romeo per far eliminare
l’anomalia.
136
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo sul display Cosa significa Cosa fare
VISUALIZZAZIONE SELEZIONE MODALITA'
DI GUIDA (Sistema Alfa D.N.A.)
Sulle versioni dotate di “Display multifunzionale
riconfigurabile” viene visualizzato un messaggio
ed il relativo simbolo all’inserimento della modalità
di guida “DYNAMIC”, “NATURAL” oppure “ALL
WEATHER”. Quando una delle modalità di guida
non è disponibile, sul display viene visualizzato un
messaggio di avvertimento.
Sulle versioni dotate di “Display multifunzionale”
viene invece visualizzata una lettera ("d" oppure
"a") relativa alla modalità di guida inserita
unitamente alla visualizzazione di un messaggio
dedicato.
