168 Nega vozila
AGM akumulator se može identifiko-
vati prema nalepnici na akumula-
toru. Preporučujemo korišćenje
originalnog Opel akumulatora vozila.
Napomena
Korišćenje AGM akumulatora vozila
koji se razlikuje od originalnog Opel
akumulatora vozila može dovesti do
smanjenja performansi sistema za
zaustavljanje i pokretanje.
Preporučujemo zamenu akumula-
tora vozila u servisu. Sistem za
zaustavljanje i pokretanje
0Sistem
za zaustavljanje i pokretanje 0142.
Punjenje akumulatora vozila
{Upozorenje
Kod vozila sa sistemom za
zaustavljanje i pokretanje,
obezbediti da potencijal punjenja
ne prelazi 14,6 V pri korišćenju
punjača akumulatora. U
suprotnom bi se mogao oštetiti
akumulator vozila.
Startovanje pomoću kablova
0
Startovanje pomoću kablova 0196.
Nalepnice upozorenja
Značenje simbola:
.
Bez iskri, otvorenog plamena ili
pušenja.
. Uvek zaklonite oči. Eksplozivni
gasovi mogu izazvati slepilo ili
povrede.
. Akumulator vozila čuvajte van
domašaja dece.
. Akumulator vozila sadrži
sumpornu kiselinu koja može
izazvati slepilo ili teške
opekotine.
. Za više informacija, pogledajte
Uputstvo za vlasnika.
. U blizini akumulatora vozila
može biti prisutan eksplo-
zivni gas.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Nega vozila 169

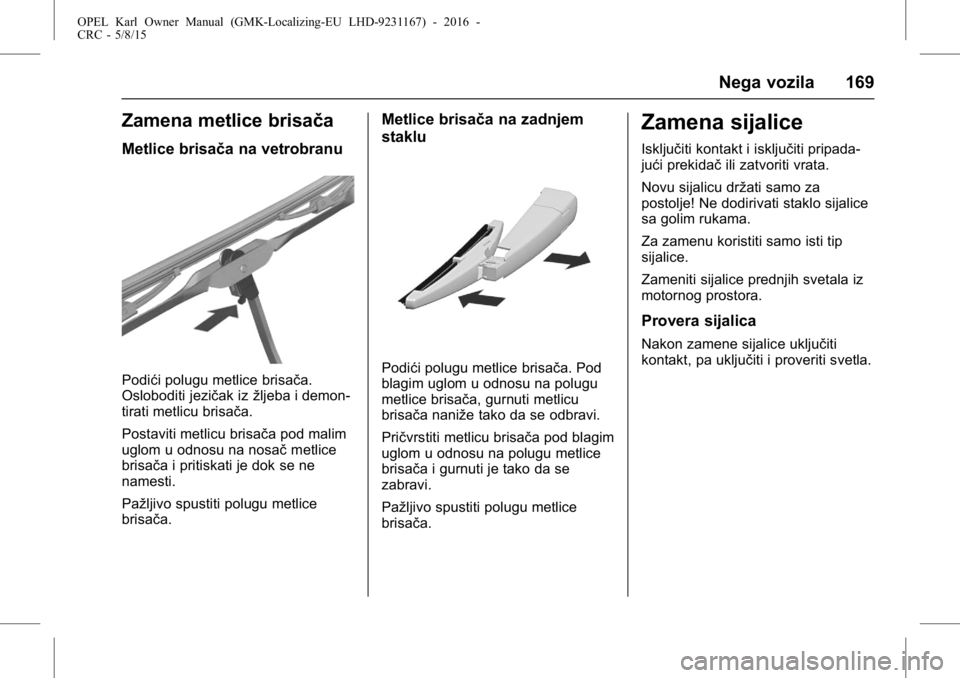

Zamena metlice brisača
Metlice brisača na vetrobranu
Podići polugu metlice brisača.
Osloboditi jezičak izžljeba i demon-
tirati metlicu brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti polugu metlice
brisača.
Metlice brisača na zadnjem
staklu
Podići polugu metlice brisača. Pod
blagim uglom u odnosu na polugu
metlice brisača, gurnuti metlicu
brisača naniže tako da se odbravi.
Pričvrstiti metlicu brisača pod blagim
uglom u odnosu na polugu metlice
brisača i gurnuti je tako da se
zabravi.
Pažljivo spustiti polugu metlice
brisača.
Zamena sijalice
Isključiti kontakt i isključiti pripada-
jući prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za
postolje! Ne dodirivati staklo sijalice
sa golim rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zameniti sijalice prednjih svetala iz
motornog prostora.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
170 Nega vozila
Prednja i parkirna svetla
Oboreno i dugo svetlo
1. Odvrnuti tri zavrtnja.
2. Pažljivo izvucite sklop prednjegsvetla iz sigurnosnih osovinica
i uklonite na način prikazan na
ilustraciji, pobrinite se da vod
kabla ostane u svom položaju.
3. Skinuti priključni konektor sa sijalice.
4. Skinuti zaštitni poklopac.
5. Pritisnuti opružni držač,otkačiti ga.
6. Izvaditi sijalicu iz kućišta svetla.
7. Prilikom postavljanja novesijalice, otkačiti jezičke u žlebo-
vima svetla.
8. Otkačiti opružnu ušicu.
9. Postaviti zaštitni poklopac prednjeg svetla u njegovo
mesto i zatvoriti.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Nega vozila 171
Parkirna svetla/dnevna svetla
1. Okrenuti držačsijalice suprotno
pravcu kretanja kazaljki na
časovniku i izvaditi.
2. Odvojiti sijalicu iz držača i
postaviti novu.
3. Umetnuti držač sijalice u telo
svetla i okrenuti u pravcu
kretanja kazaljki na časovniku.
Svetla za maglu
Zamenu sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Okrenuti držačsijalice suprotno
pravcu kretanja kazaljki na
časovniku i izvaditi.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
172 Nega vozila
2. Okrenuti sijalicu suprotnopravcu kretanja kazaljki na
časovniku i izvaditi iz držača
sijalice.
3. Zameniti sijalicu.
4. Umetnuti držač sijalice u telo
svetla i okrenuti u pravcu
kretanja kazaljki na časovniku.
Zadnja svetla
Zadnja svetla, pokazivač
pravca, stop svetla i svetla za
vožnju unazad
1. Odvrnuti oba vijka.
2. Izvaditi sklop zadnjeg svetla.
Voditi računa da vod kabla
ostane u svom položaju.
3. Zadnje svetlo/stop svetlo (1)
Svetlo pokazivača pravca (2)
Pomoćno zadnje svetlo (3)
Svetlo za hod unazad (sa
suvozačeve strane)/Zadnje
svetlo za maglu (sa vozačeve
strane) (4).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Nega vozila 173
4. Okrenuti držačsijalice suprotno
kretanju kazaljke na satu.
5. Izvaditi držač sijalice. Lagano
gurnuti sijalicu u grlo, okrenuti
suprotno kretanju kazaljke na
satu, izvaditi i postaviti novu.
6. Umetnuti držač sijalice u sklop
zadnjeg svetla i zavrnuti u
mesto.
Spojiti električni utikač. Posta-
viti sklop zadnjeg svetla u
šasiju vozila i zavrnuti vijcima.
Zatvoriti poklopce i zabraviti.
7. Uključiti paljenje, upaliti i prove- riti sva svetla.Bočni pokazivači pravca
Zameniti sijalicu uklanjajući kućište
lampe:
1. Pomeriti lampu unapred i
izvaditi je iz prednjeg blato-
brana sa zadnjim krajem.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
174 Nega vozila
2. Okrenuti držačsijalice suprotno
kretanju kazaljki na satu i
izvaditi ga iz kućišta.
3. Izvući sijalicu iz držača i posta- viti novu.
4. Umetnuti držač sijalice i
okrenuti ga u smeru kazaljke
na satu.
5. Umetnuti prednji kraj u prednji blatobran, pomeriti ga unapred
i umetnuti zadnji kraj.
Srednje visokopostav-
ljeno stop svetlo
Zamenu LED lampica obaviti u
servisu.
Svetlo za registarsku
tablicu
1. Odvrnuti oba vijka.
2. Izvaditi uložak svetla premadole, obraćajući pažnju pri tom
da ne dođe do potezanja kabla.
Za odbravljivanje, okrenuti
držač sijalice suprotno kretanju
kazaljke na satu.
3. Izvaditi sijalicu iz držača i postaviti novu.
4. Postaviti sijalicu u nosač sijalice i okrenuti u pravcu
kretanja kazaljke na satu.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Nega vozila 175
5. Umetnuti kućište sijalice ipričvrstiti sa odvijačem.
Osvetljavanje kabine
Svetla kabine
1. Za vađenje, pritisnuti na
suprotnu stranu od prekidača
svetla koristeći pljosnati
odvijač. (Obratiti pažnju da se
ništa ne ogrebe.)
2. Izvaditi sijalicu.
3. Zameniti sijalicu.
4. Ponovo montirajte sklop svetla.
Svetlo prtljažnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Postaviti telo svetla.
Osvetljenje instrument
table
Zamenu sijalica obaviti u servisu.
Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorelom. U vozilu postoje tri
kutije sa osiguračima:
.Sa prednje leve strane u
motornom prostoru
. Kod vozila sa upravljačem sa
leve strane, u unutrašnjosti iza
prostora za odlaganje, ili, kod
vozila sa upravljačem sa desne
strane, iza kasete za rukavice
. Iza poklopca sa leve strane u
prtljažnom prostoru
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
