216 Date tehnice
împreunăcu alte documente naţio-
nale de înmatriculare ale autovehi-
culului.

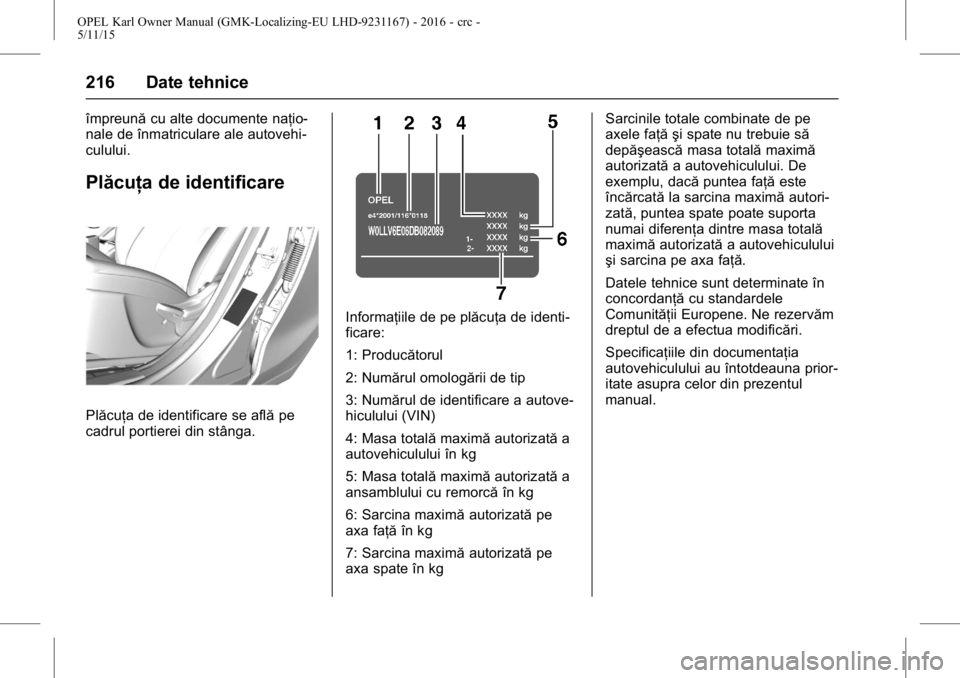

Plăcuţa de identificare
Plăcuţa de identificare se află pe
cadrul portierei din stânga.
Informaţiile de pe plăcuţa de identi-
ficare:
1: Producătorul
2: Numărul omologării de tip
3: Numărul de identificare a autove-
hiculului (VIN)
4: Masa totală maximăautorizată a
autovehiculului în kg
5: Masa totală maximăautorizată a
ansamblului cu remorcă în kg
6: Sarcina maximă autorizatăpe
axa faţă în kg
7: Sarcina maximă autorizatăpe
axa spate în kg Sarcinile totale combinate de pe
axele faţă şi spate nu trebuie să
depăşească
masa totalămaximă
autorizată a autovehiculului. De
exemplu, dacă puntea faţăeste
încărcată la sarcina maximă autori-
zată, puntea spate poate suporta
numai diferenţa dintre masa totală
maximă autorizată a autovehiculului
şi sarcina pe axa faţă.
Datele tehnice sunt determinate în
concordanţă cu standardele
Comunităţii Europene. Ne rezervăm
dreptul de a efectua modificări.
Specificaţiile din documentaţia
autovehiculului au întotdeauna prior-
itate asupra celor din prezentul
manual.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Date tehnice 217
Date referitoare la autovehicul
Date despre motor
Denumire comercială1,0
Cod de identificare motor L5Q
Număr de cilindri 3
Capacitatea cilindrică [cm³] 999
Puterea motorului [kW] la turaţia 55
Cuplu [Nm] la turaţia 95
Cifra octanică RON
recomandată 95
admisă 98
admisă 91
Tipul de combustibil Benzină
Performanţele
Motor 1,0
Viteza maximă [km/h] ([mph])
Transmisia manuală 170 km/h
Transmisia automată -

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
218 Date tehnice

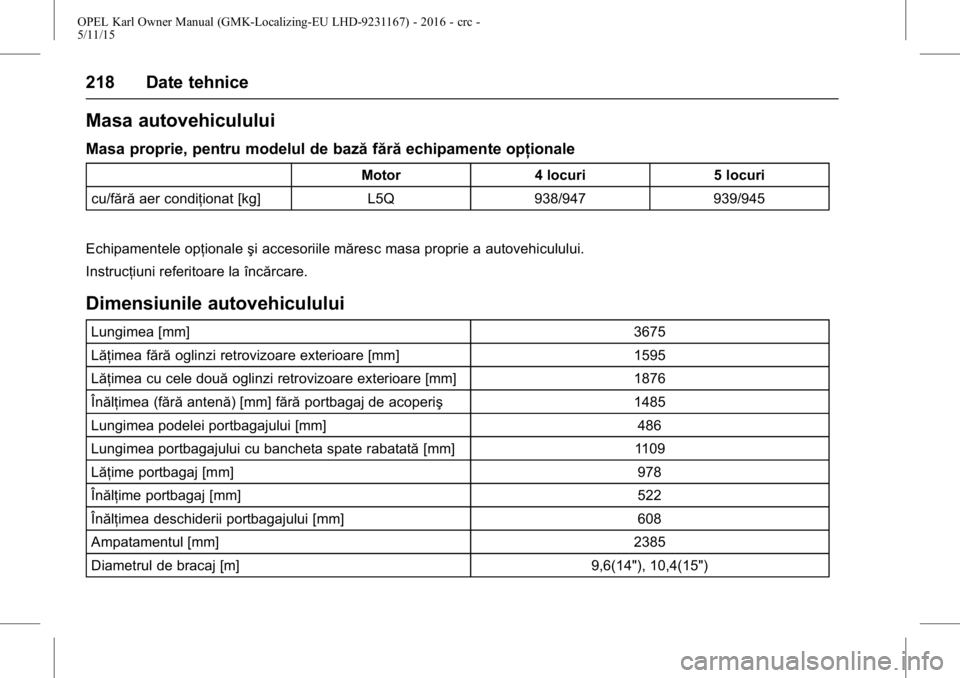

Masa autovehiculului
Masa proprie, pentru modelul de bazăfărăechipamente opţionale
Motor 4 locuri 5 locuri
cu/fără aer condiţionat [kg] L5Q938/947 939/945
Echipamentele opţionale şi accesoriile măresc masa proprie a autovehiculului.
Instrucţiuni referitoare la încărcare.
Dimensiunile autovehiculului
Lungimea [mm] 3675
Lăţimea fără oglinzi retrovizoare exterioare [mm] 1595
Lăţimea cu cele două oglinzi retrovizoare exterioare [mm] 1876
Înălţimea (fără antenă) [mm] fără portbagaj de acoperiş 1485
Lungimea podelei portbagajului [mm] 486
Lungimea portbagajului cu bancheta spate rabatată [mm]1109
Lăţime portbagaj [mm] 978
Înălţime portbagaj [mm] 522
Înălţimea deschiderii portbagajului [mm] 608
Ampatamentul [mm] 2385
Diametrul de bracaj [m] 9,6(14"), 10,4(15")

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Date tehnice 219

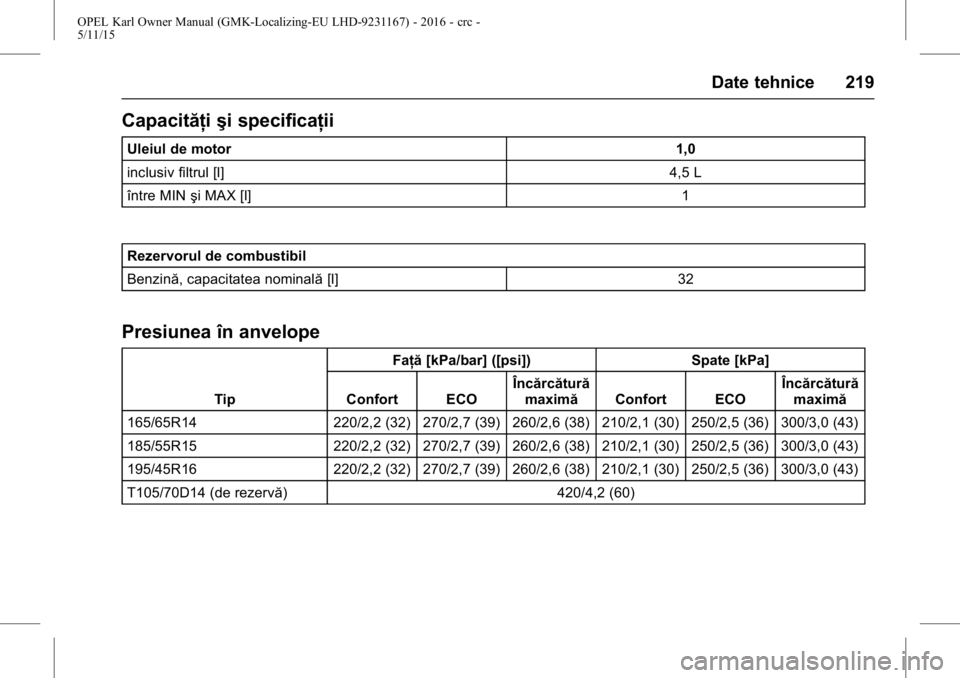

Capacităţişi specificaţii
Uleiul de motor 1,0
inclusiv filtrul [l] 4,5 L
între MIN şi MAX [l] 1
Rezervorul de combustibil
Benzină, capacitatea nominală [l] 32
Presiunea în anvelope
TipFaţă
[kPa/bar] ([psi]) Spate [kPa]
Confort ECO Încărcătură
maximă Confort ECO Încărcătură
maximă
165/65R14 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
185/55R15 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
195/45R16 220/2,2 (32) 270/2,7 (39) 260/2,6 (38) 210/2,1 (30) 250/2,5 (36) 300/3,0 (43)
T105/70D14 (de rezervă) 420/4,2 (60)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
220 Informaţii pentru client
Informaţii pentru
client
Informaţii pentru client
Declaraţie de conformitate . . . . 220
Înregistrarea datelor despre
autovehiculşi confidenţiali-
tatea
Dispozitivele de înregistrare a
evenimentelor . . . . . . . . . . . . . . . 221
Identificarea prin frecvenţă radio (RFID) . . . . . . . . . . . . . . . . . 222
Informaţii pentru
client
Declaraţie de confor-
mitate
Sisteme de transmisie radio
Acest autovehicul are sisteme care
transmit şi/sau recepţionează unde
radio conform Directivei 1999/5/CE.
Aceste sisteme respectă cerinţele
fundamentale şi alte prevederi
relevante ale Directivei 1999/5/CE.
Exemplare originale ale Declaraţiilor
de conformitate pot fi obţinute de pe
site-ul nostru web.
Cric
Traducerea declaraţiei de conformi-
tate originale
Declaraţia de conformitate conform
Directiva europeană 2006/42/CE
Declarăm că produsul:
Denumirea produsului: Cric
Număr de piesă tip/GM: 13584087
respectă cerinţele Directivei 2006/
42/CE. Standarde tehnice aplicate:
GMN9737: Ridicarea cu cricul
GMW14337: Cric de echipare
standard - teste de piese metalice
GMN5127: Integritatea autovehicu-
lelor - ridicare
şi ridicare cu cricul
pentru ateliere auto
GMW15005: Echipament standard,
cric şi roată de rezervă, test cu
autovehiculul
ISO TS 16949: Sisteme de manage-
ment al calităţii
Semnatarul este autorizat să redac-
teze documentaţia tehnică.
Rüsselsheim, 31 ianuarie 2014
semnat de
Hans-Peter Metzger
Engineering Group Manager
Chassis & Structure
Adam Opel AG
D-65423 Rüsselsheim

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Informaţii pentru client 221
Înregistrarea datelor
despre autovehiculşi
confidenţialitatea
Dispozitivele de înregis-
trare a evenimentelor
Modulele de stocare a datelor
din autovehicul
Un număr mare de componente
electronice ale autovehiculului
dumneavoastră conţin module de
stocare a datelor, care stochează
temporar sau permanent date
tehnice despre starea autovehicu-
lului, evenimente şi erori. În general,
aceste informaţii tehnice documen-
tează starea componentelor,
modulelor, sistemelor sau mediului:
. Condiţiile de funcţionare ale
componentelor sistemelor (de
exemplu, nivelurile de umplere)
. Mesajele de stare ale autovehi-
culului şi ale componentelor sale
individuale (de exemplu, numărul de rotaţii ale roţii /
viteza de rotaţie, decelerarea,
acceleraţia laterală)
. Disfuncţii şi defecte la nivelul
unor componente importante ale
sistemelor
. Reacţiile autovehiculului în
situaţii particulare de mers (de
exemplu, umflarea unui airbag,
activarea sistemului de control al
stabilităţii)
. Condiţiile de mediu (de exemplu,
temperatura)
Aceste date sunt exclusiv tehnice şi
ajută la identificarea şi corectarea
erorilor, precum şi la optimizarea
funcţiilor autovehiculului.
Profilele de deplasare care indică
traseele parcurse nu pot fi create cu
ajutorul acestor date.
Dacă se apelează la service (de
exemplu, lucrări de reparaţie,
procese de service, cazuri de
garanţie, asigurarea calităţii),
angajaţii reţelei de service (inclusiv
constructorul) pot citi aceste infor-
maţii tehnice din modulele de
stocare a datelor privind evenimen- tele
şi erorile, utilizând dispozitive
speciale de diagnosticare. Dacă
este necesar, veţi primi informaţii
suplimentare la aceste ateliere de
reparaţii. După ce o eroare a fost
corectată, datele sunt şterse din
modulul de stocare a datelor sau
sunt suprascrise în mod constant.
În timpul utilizării autovehiculului,
pot surveni situaţii în care aceste
date tehnice corelate cu alte infor-
maţii (procese-verbale ale acciden-
telor, avarieri ale autovehiculului,
declaraţii ale martorilor etc.) pot fi
asociate cu o anumită persoană,
posibil, cu asistenţa unui expert.
Funcţiile suplimentare, stabilite prin
intermediul unor contracte cu
clientul (de exemplu, localizarea
autovehiculului în cazuri de urgenţă)
permit transmiterea unor date
speciale referitoare la autovehicul
de la acel autovehicul.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
222 Informaţii pentru client

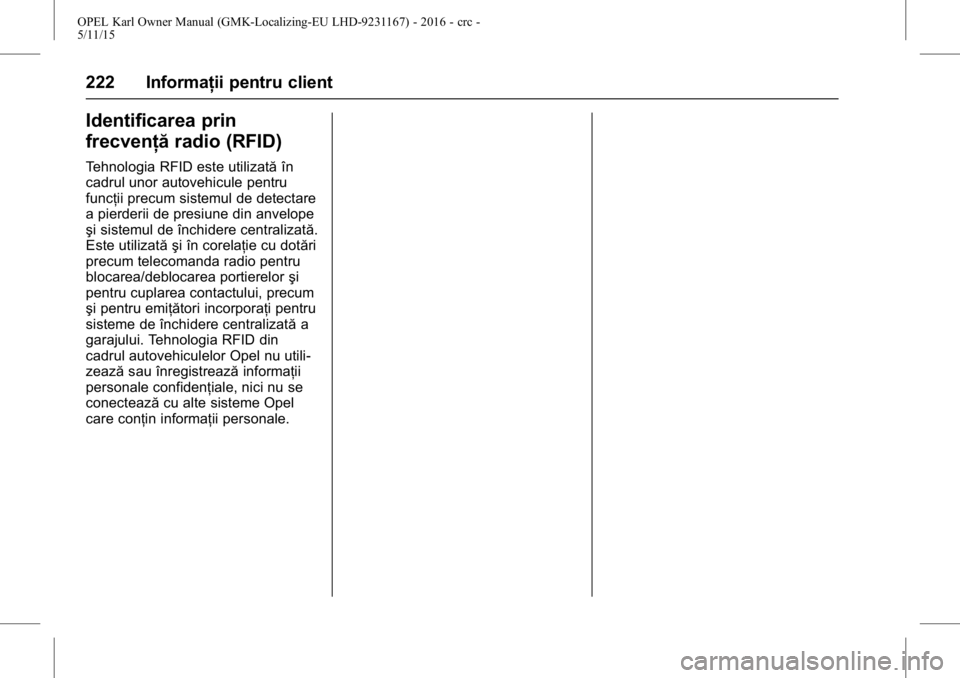

Identificarea prin
frecvenţăradio (RFID)
Tehnologia RFID este utilizată în
cadrul unor autovehicule pentru
funcţii precum sistemul de detectare
a pierderii de presiune din anvelope
şi sistemul de închidere centralizată.
Este utilizată şi în corelaţie cu dotări
precum telecomanda radio pentru
blocarea/deblocarea portierelor şi
pentru cuplarea contactului, precum
şi pentru emiţători incorporaţi pentru
sisteme de închidere centralizată a
garajului. Tehnologia RFID din
cadrul autovehiculelor Opel nu utili-
zează sau înregistrează informaţii
personale confidenţiale, nici nu se
conectează cu alte sisteme Opel
care conţin informaţii personale.
