176 Îngrijirea autovehiculului

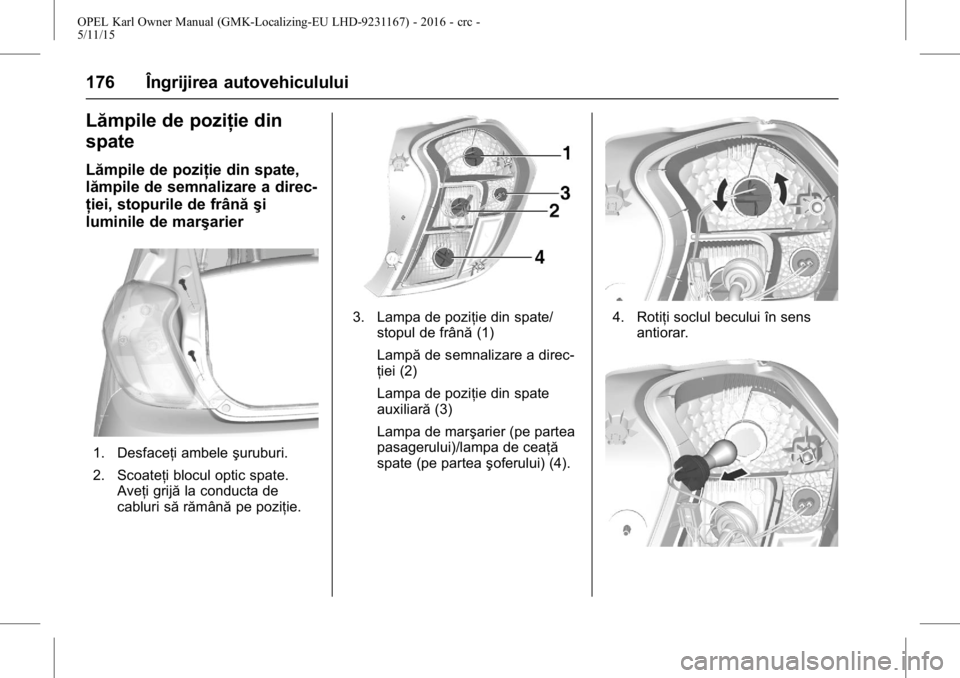

Lămpile de poziţie din
spate
Lămpile de poziţie din spate,
lămpile de semnalizare a direc-
ţiei, stopurile de frână şi
luminile de marşarier
1. Desfaceţi ambeleşuruburi.
2. Scoateţi blocul optic spate. Aveţi grijă la conducta de
cabluri să rămânăpe poziţie.
3. Lampa de poziţie din spate/
stopul de frână (1)
Lampă de semnalizare a direc-
ţiei (2)
Lampa de poziţie din spate
auxiliară (3)
Lampa de marşarier (pe partea
pasagerului)/lampa de ceaţă
spate (pe partea şoferului) (4).4. Rotiţi soclul becului în sens
antiorar.
Page 178 of 233
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Îngrijirea autovehiculului 177
5. Scoateţi soclul lămpii. Presaţiuşor becul în soclu, rotiţi-l în
sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.
6. Introduceţi soclul becului în blocul de lumini spate şi înşur-
ubaţi-l pe poziţie.
Fixaţi fişa de conectare. Insta-
laţi blocul optic spate în caros-
erie şi strângeţi şuruburile.
Închideţi şi cuplaţi capacele.
7. Cuplaţi contactul, acţionaţi şi

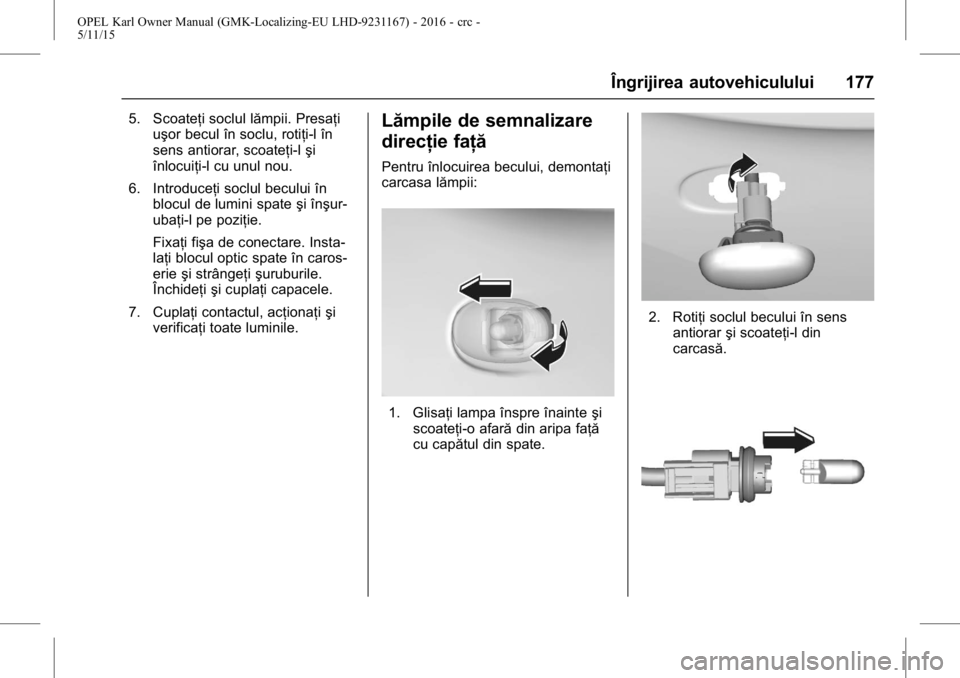

verificaţi toate luminile.Lămpile de semnalizare
direcţie faţă
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa înspre înainte şi
scoateţi-o afară din aripa faţă
cu capătul din spate.
2. Rotiţi soclul becului în sens
antiorar şi scoateţi-l din
carcasă.
Page 179 of 233

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
178 Îngrijirea autovehiculului
3. Trageţi becul din socluşi
înlocuiţi-l.
4. Introduceţi suportul becului şi
răsuciţi-l în sens orar.
5. Introduceţi capătul din faţă în
aripa faţă, glisaţi înspre înainte
şi introduceţi capătul din spate.

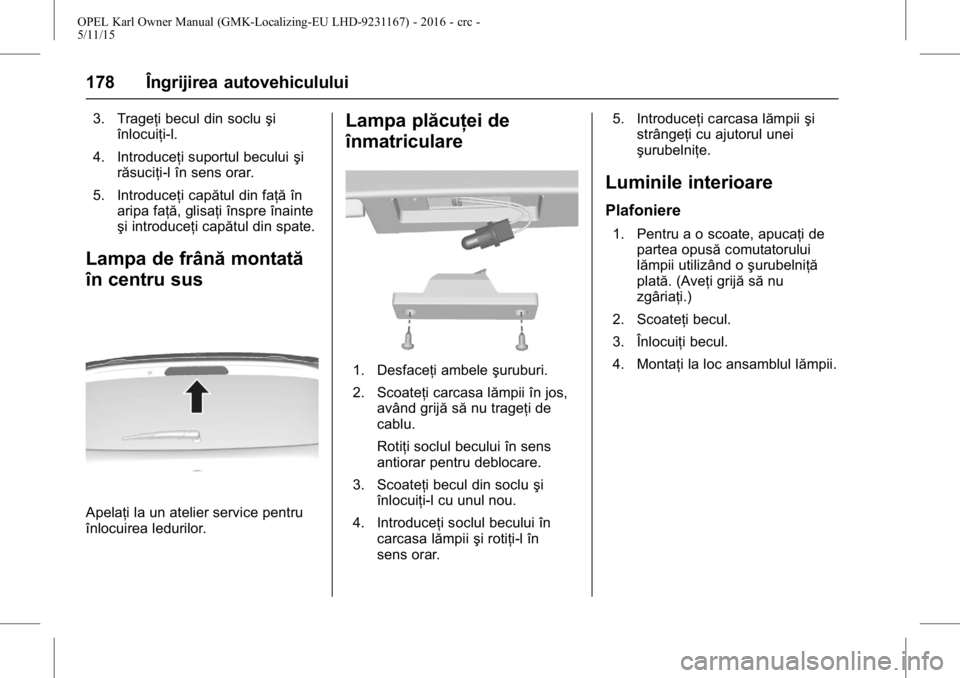

Lampa de frână montată
în centru sus
Apelaţi la un atelier service pentru
înlocuirea ledurilor.
Lampa plăcuţei de
înmatriculare
1. Desfaceţi ambele şuruburi.
2. Scoateţi carcasa lămpii în jos, având grijă sănu trageţi de
cablu.
Rotiţi soclul becului în sens
antiorar pentru deblocare.
3. Scoateţi becul din soclu şi
înlocuiţi-l cu unul nou.
4. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în
sens orar. 5. Introduceţi carcasa lămpii
şi
strângeţi cu ajutorul unei
şurubelniţe.
Luminile interioare
Plafoniere
1. Pentru a o scoate, apucaţi de partea opusă comutatorului
lămpii utilizând o şurubelniţă
plată. (Aveţi grijă sănu
zgâriaţi.)
2. Scoateţi becul.
3. Înlocuiţi becul.
4. Montaţi la loc ansamblul lămpii.
Page 180 of 233

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Îngrijirea autovehiculului 179

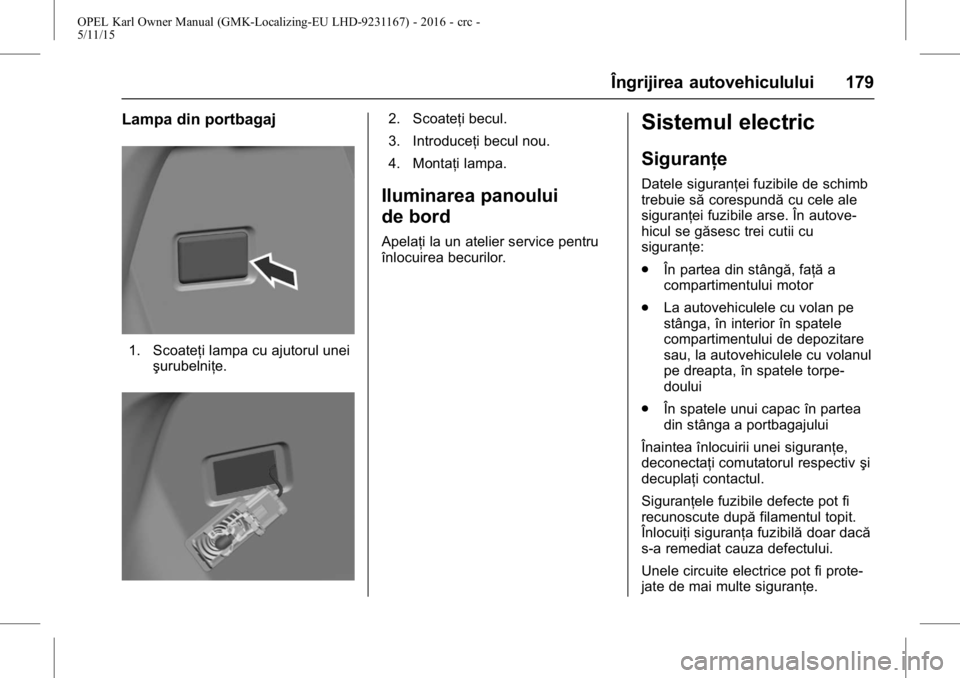

Lampa din portbagaj
1. Scoateţi lampa cu ajutorul uneişurubelniţe.
2. Scoateţi becul.
3. Introduceţi becul nou.
4. Montaţi lampa.
Iluminarea panoului
de bord
Apelaţi la un atelier service pentru
înlocuirea becurilor.
Sistemul electric
Siguranţe
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse. În autove-
hicul se găsesc trei cutii cu
siguranţe:
. În partea din stângă, faţă a
compartimentului motor
. La autovehiculele cu volan pe
stânga, în interior în spatele
compartimentului de depozitare
sau, la autovehiculele cu volanul
pe dreapta, în spatele torpe-
doului
. În spatele unui capac în partea
din stânga a portbagajului
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi prote-
jate de mai multe siguranţe.
Page 181 of 233
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
180 Îngrijirea autovehiculului

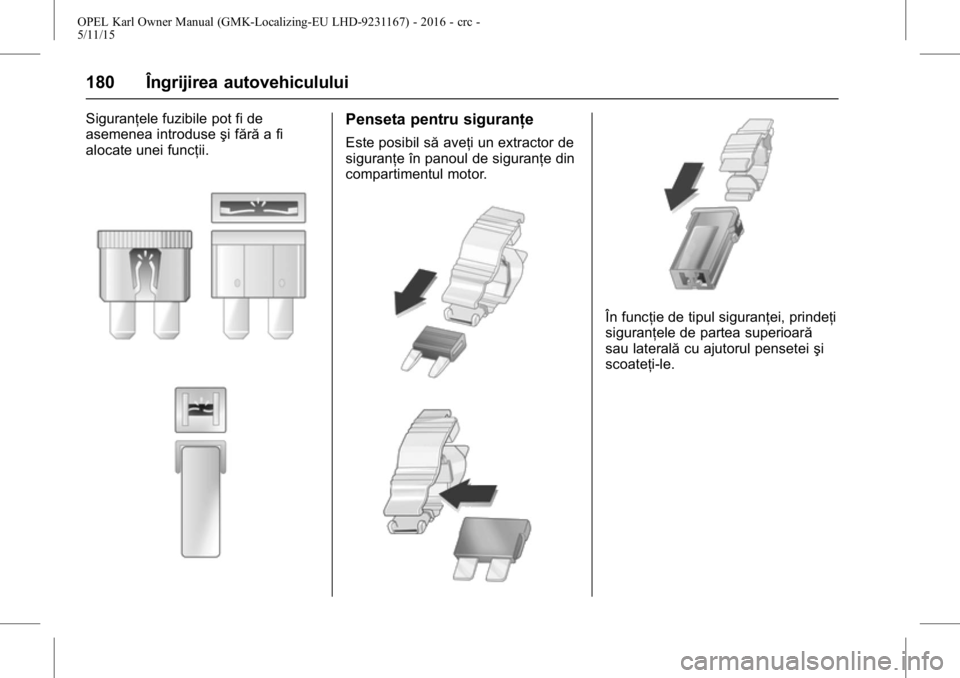

Siguranţele fuzibile pot fi de
asemenea introduseşi fărăa fi
alocate unei funcţii.Penseta pentru siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei, prindeţi
siguranţele de partea superioară
sau laterală cu ajutorul pensetei şi
scoateţi-le.
Page 182 of 233

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Îngrijirea autovehiculului 181

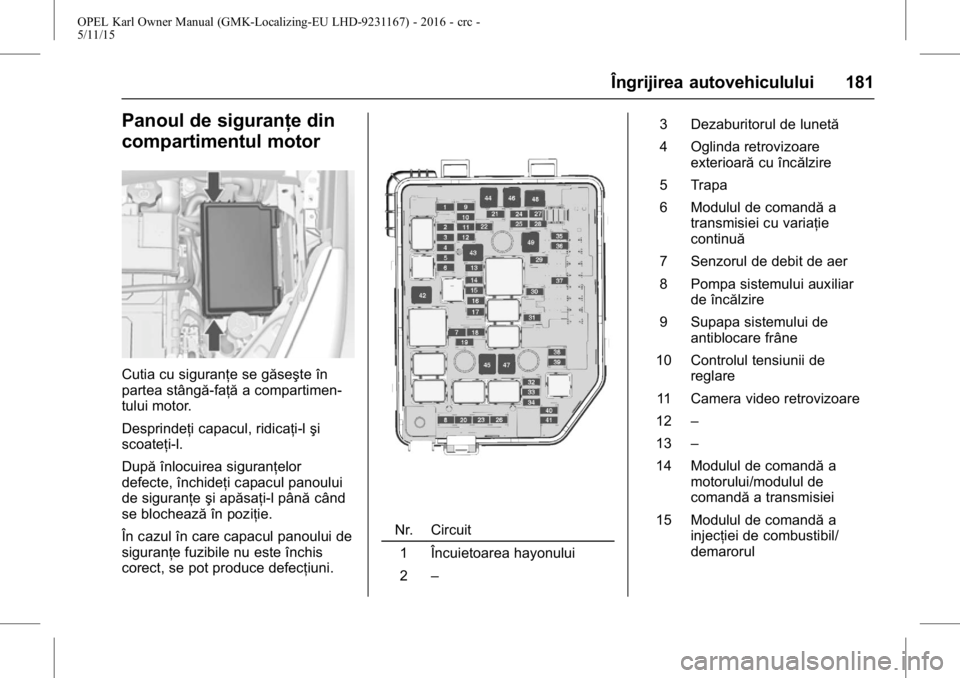

Panoul de siguranţe din
compartimentul motor
Cutia cu siguranţe se găseşte în
partea stângă-faţăa compartimen-
tului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.
După înlocuirea siguranţelor
defecte, închideţi capacul panoului
de siguranţe şi apăsaţi-l până când
se blochează în poziţie.
În cazul în care capacul panoului de
siguranţe fuzibile nu este închis
corect, se pot produce defecţiuni.
Nr. Circuit
1 Încuietoarea hayonului
2 – 3 Dezaburitorul de lunetă
4 Oglinda retrovizoare
exterioară cu încălzire
5 Trapa
6 Modulul de comandă a
transmisiei cu variaţie
continuă
7 Senzorul de debit de aer
8 Pompa sistemului auxiliar de încălzire
9 Supapa sistemului de antiblocare frâne
10 Controlul tensiunii de reglare
11 Camera video retrovizoare
12 –
13 –
14 Modulul de comandă a
motorului/modulul de
comandă a transmisiei
15 Modulul de comandă a
injecţiei de combustibil/
demarorul
Page 183 of 233

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
182 Îngrijirea autovehiculului

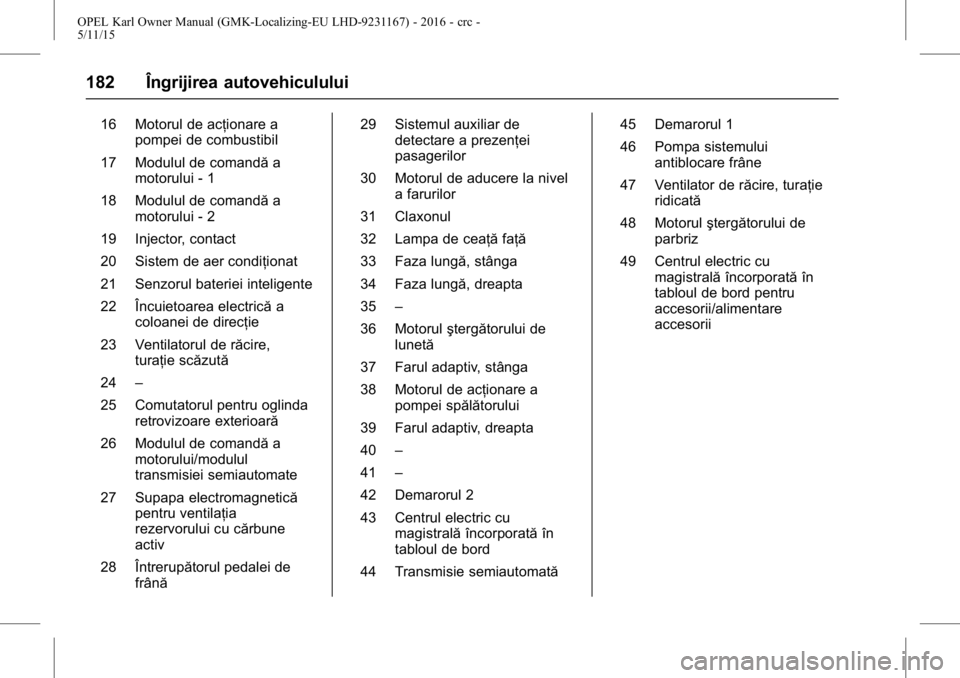

16 Motorul de acţionare apompei de combustibil
17 Modulul de comandă a
motorului - 1
18 Modulul de comandă a
motorului - 2
19 Injector, contact
20 Sistem de aer condiţionat
21 Senzorul bateriei inteligente
22 Încuietoarea electrică a
coloanei de direcţie
23 Ventilatorul de răcire, turaţie scăzută
24 –
25 Comutatorul pentru oglinda retrovizoare exterioară
26 Modulul de comandă a
motorului/modulul
transmisiei semiautomate
27 Supapa electromagnetică pentru ventilaţia
rezervorului cu cărbune
activ
28 Întrerupătorul pedalei de frână 29 Sistemul auxiliar de
detectare a prezenţei
pasagerilor
30 Motorul de aducere la nivel a farurilor
31 Claxonul
32 Lampa de ceaţă faţă
33 Faza lungă, stânga
34 Faza lungă, dreapta
35 –
36 Motorul ştergătorului de
lunetă
37 Farul adaptiv, stânga
38 Motorul de acţionare a pompei spălătorului
39 Farul adaptiv, dreapta
40 –
41 –
42 Demarorul 2
43 Centrul electric cu magistrală încorporată în
tabloul de bord
44 Transmisie semiautomată 45 Demarorul 1
46 Pompa sistemului
antiblocare frâne
47 Ventilator de răcire, turaţie ridicată
48 Motorul ştergătorului de
parbriz
49 Centrul electric cu magistrală încorporată în
tabloul de bord pentru
accesorii/alimentare
accesorii
Page 184 of 233
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Îngrijirea autovehiculului 183

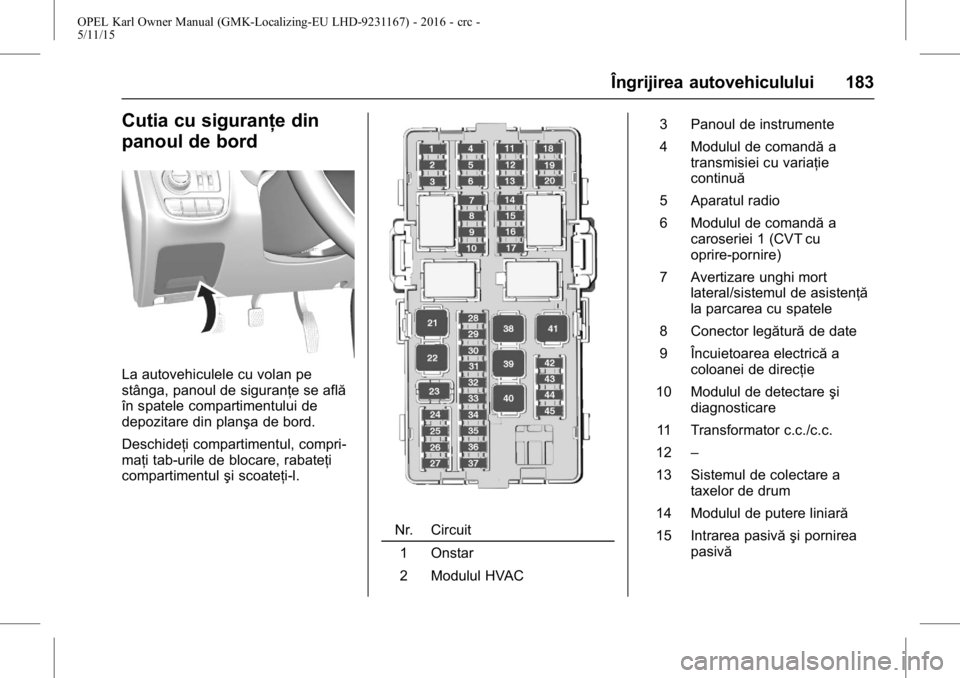

Cutia cu siguranţe din
panoul de bord
La autovehiculele cu volan pe
stânga, panoul de siguranţe se află
în spatele compartimentului de
depozitare din planşa de bord.
Deschideţi compartimentul, compri-
maţi tab-urile de blocare, rabateţi
compartimentulşi scoateţi-l.
Nr. Circuit
1 Onstar
2 Modulul HVAC 3 Panoul de instrumente
4 Modulul de comandă
a
transmisiei cu variaţie
continuă
5 Aparatul radio
6 Modulul de comandă a
caroseriei 1 (CVT cu
oprire-pornire)
7 Avertizare unghi mort lateral/sistemul de asistenţă
la parcarea cu spatele
8 Conector legătură de date
9 Încuietoarea electrică a
coloanei de direcţie
10 Modulul de detectare şi
diagnosticare
11 Transformator c.c./c.c.
12 –
13 Sistemul de colectare a taxelor de drum
14 Modulul de putere liniară
15 Intrarea pasivă şi pornirea pasivă
