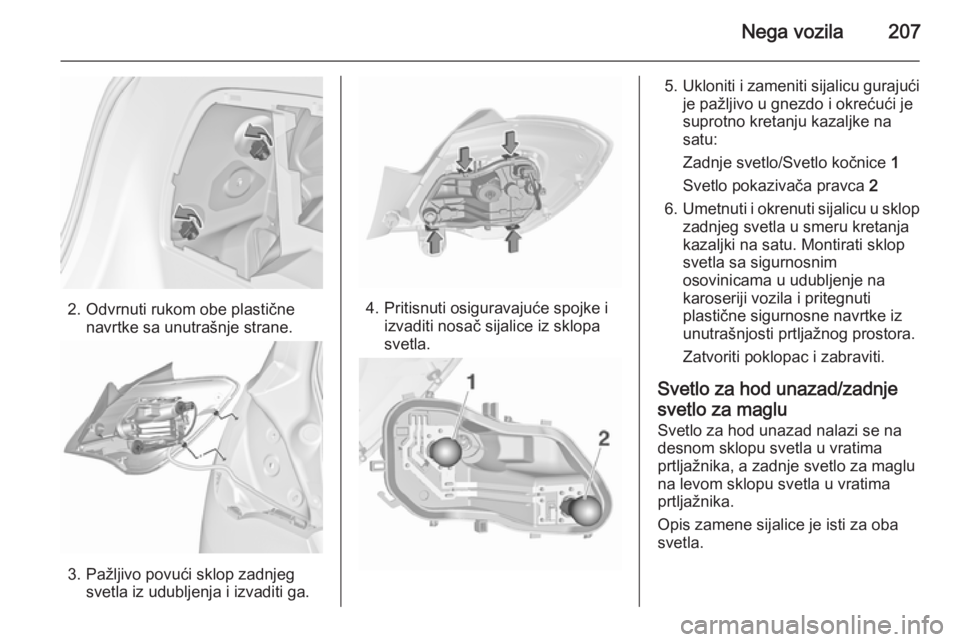

Nega vozila207
2. Odvrnuti rukom obe plastičnenavrtke sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Pritisnuti osiguravajuće spojke iizvaditi nosač sijalice iz sklopa
svetla.
5. Ukloniti i zameniti sijalicu gurajući
je pažljivo u gnezdo i okrećući je
suprotno kretanju kazaljke na
satu:
Zadnje svetlo/Svetlo kočnice 1
Svetlo pokazivača pravca 2
6. Umetnuti i okrenuti sijalicu u sklop
zadnjeg svetla u smeru kretanja
kazaljki na satu. Montirati sklop
svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji vozila i pritegnuti
plastične sigurnosne navrtke iz
unutrašnjosti prtljažnog prostora.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad/zadnje
svetlo za maglu
Svetlo za hod unazad nalazi se na
desnom sklopu svetla u vratima
prtljažnika, a zadnje svetlo za maglu
na levom sklopu svetla u vratima
prtljažnika.
Opis zamene sijalice je isti za oba
svetla.

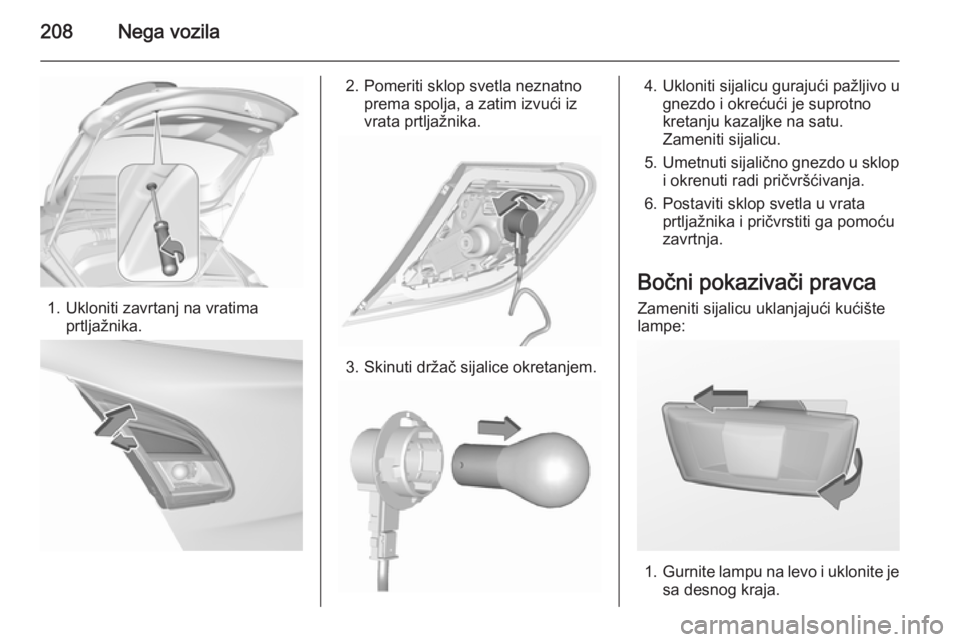

208Nega vozila
1. Ukloniti zavrtanj na vratimaprtljažnika.
2. Pomeriti sklop svetla neznatnoprema spolja, a zatim izvući iz
vrata prtljažnika.
3. Skinuti držač sijalice okretanjem.
4. Ukloniti sijalicu gurajući pažljivo u gnezdo i okrećući je suprotno
kretanju kazaljke na satu.
Zameniti sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti radi pričvršćivanja.
6. Postaviti sklop svetla u vrata prtljažnika i pričvrstiti ga pomoću
zavrtnja.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.

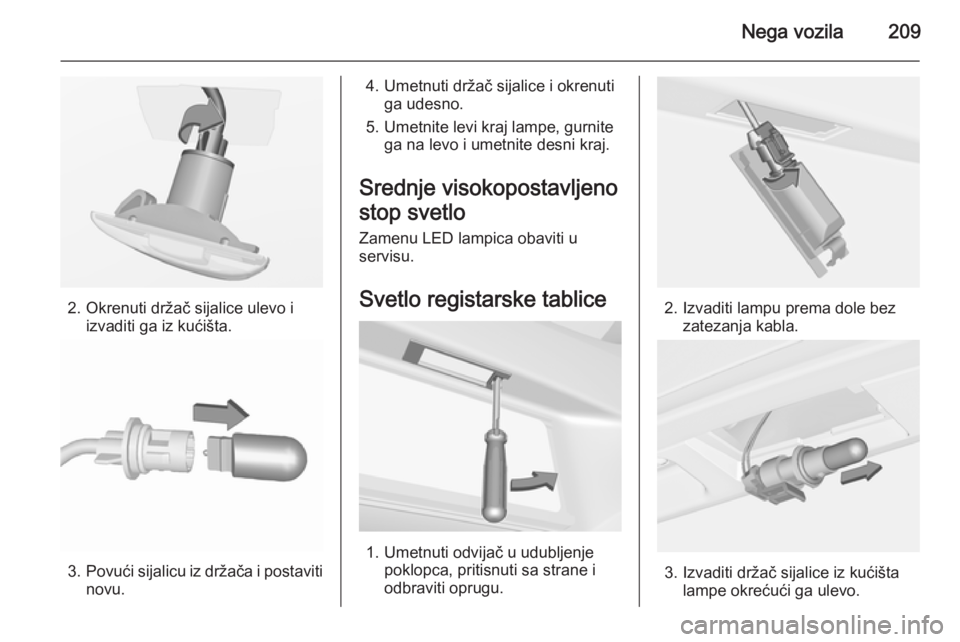

Nega vozila209
2. Okrenuti držač sijalice ulevo iizvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Srednje visokopostavljeno
stop svetlo
Zamenu LED lampica obaviti u
servisu.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole bez zatezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga ulevo.

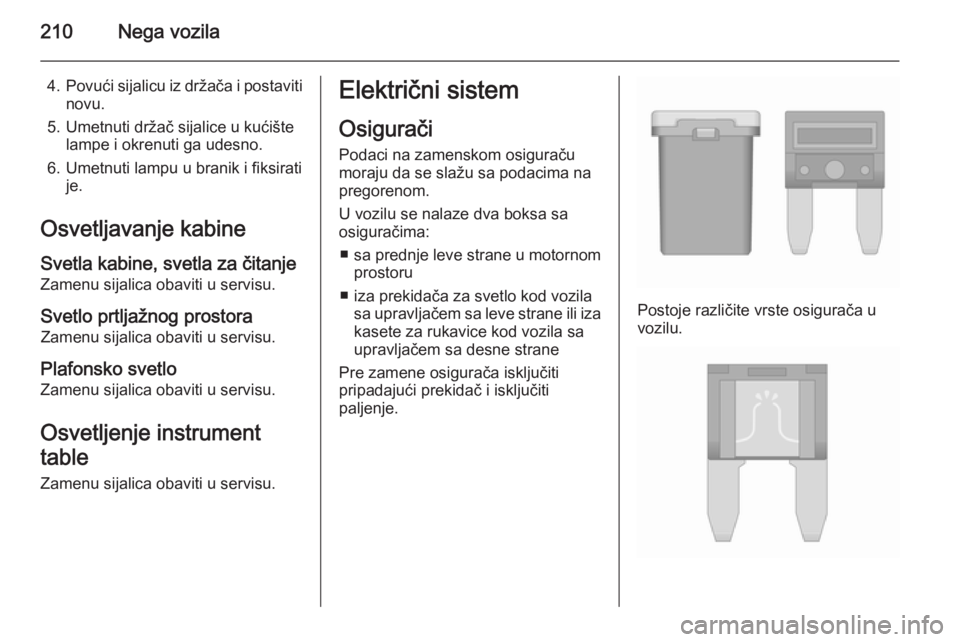

210Nega vozila
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine
Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora Zamenu sijalica obaviti u servisu.
Plafonsko svetlo Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru
■ iza prekidača za svetlo kod vozila sa upravljačem sa leve strane ili izakasete za rukavice kod vozila sa
upravljačem sa desne strane
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različite vrste osigurača u vozilu.

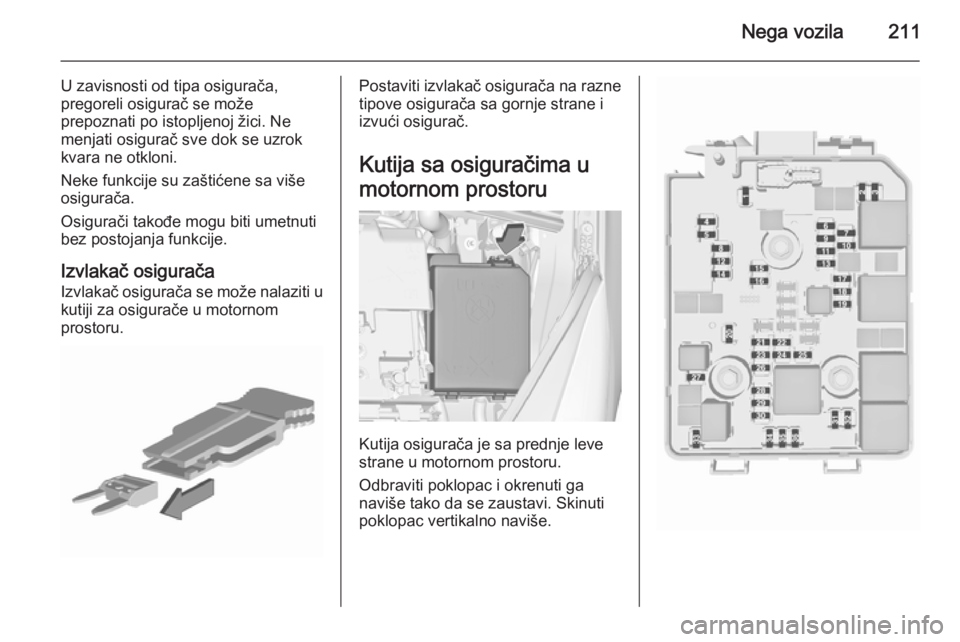

Nega vozila211
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

212Nega vozila
Br.Strujno kolo1Modul interfejsa za prikolicu,
zadnji sistem nosača2–3Senzor akumulatora4Modul za kontrolu šasije, pumpa za gorivo5ABS6Levo oboreno svetlo i dnevno
svetlo, levi i desni zatvarač
ksenonskih dugih svetala7–8Kontrolni modul MTA menjača,
kontrolni modul za TNG9Modul za kontrolu karoserije,
detekcija napona10Nivelisanje prednjih svetla11Zadnji brisač12Odmagljivanje zadnjeg prozora13Desno oboreno svetlo i dnevno
svetloBr.Strujno kolo14Odmagljivanje retrovizora15–16Komplet za pojačavanje kočnica17Kontakt, napajanje radilice18Upravljački modul motora19Pumpa goriva20–21Solenoidi motora, senzori motora22–23Sistem za ubrizgavanje24Sistem perača25–26Senzori motora27Isključni ventil grejača28Upravljački modul motora29Upravljački modul motora30Upravljački modul motoraBr.Strujno kolo31Levo dugo svetlo, levo
ksenonsko dugo svetlo32Desno dugo svetlo, desno
ksenonsko dugo svetlo33Upravljački modul motora34Sirena35Kompresor klima uređaja,
kvačilo36Prednja svetla za maglu

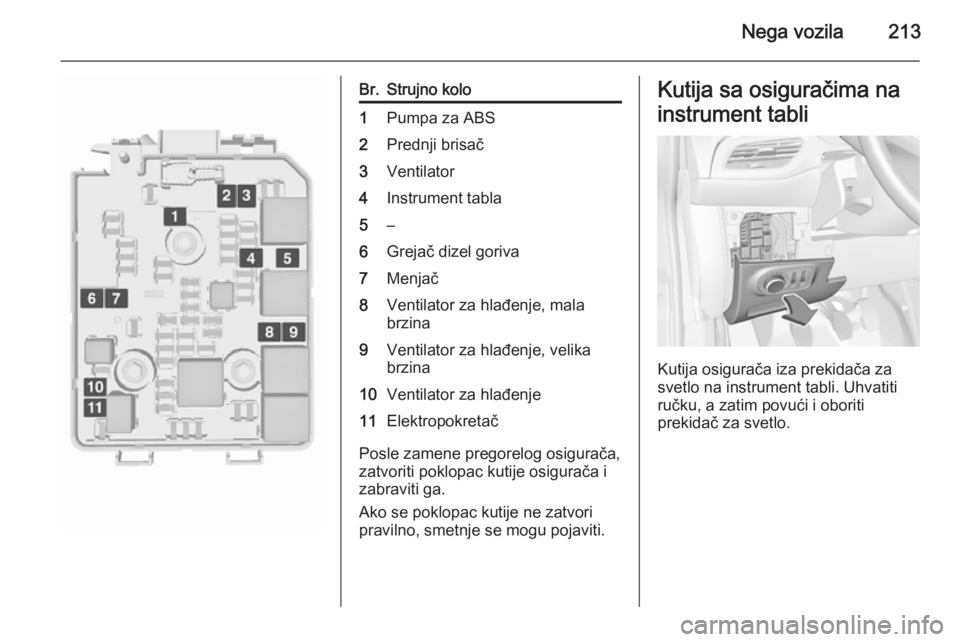

Nega vozila213
Br.Strujno kolo1Pumpa za ABS2Prednji brisač3Ventilator4Instrument tabla5–6Grejač dizel goriva7Menjač8Ventilator za hlađenje, mala
brzina9Ventilator za hlađenje, velika
brzina10Ventilator za hlađenje11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija osigurača iza prekidača za
svetlo na instrument tabli. Uhvatiti
ručku, a zatim povući i oboriti
prekidač za svetlo.

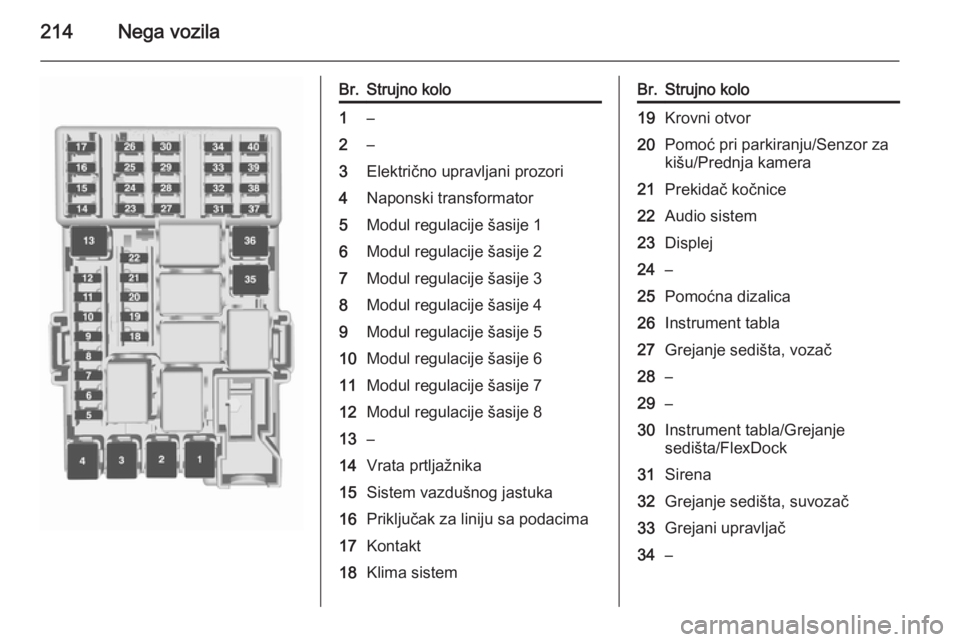

214Nega vozila
Br.Strujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Sistem vazdušnog jastuka16Priključak za liniju sa podacima17Kontakt18Klima sistemBr.Strujno kolo19Krovni otvor20Pomoć pri parkiranju/Senzor za
kišu/Prednja kamera21Prekidač kočnice22Audio sistem23Displej24–25Pomoćna dizalica26Instrument tabla27Grejanje sedišta, vozač28–29–30Instrument tabla/Grejanje
