Prostor za odlaganje71
Gurnuti ručicu za odbravljivanje
prema gore i zadržati. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Povećanje prtljažnog prostora
Zadnji nasloni za leđa se mogu
zabraviti u dva položaja. Prilikom
transporta glomaznih predmeta
zabraviti u uspravnom položaju.
Podeljeni naslon
Povući ručicu za odbravljivanje na
odgovarajućoj strani, povući naslon
prema napred u uspravan položaj i
zabraviti.
Naslon iz jednog dela
Povući ručicu za odbravljivanje na
obe strane, povući naslon prema
napred u uspravan položaj i zabraviti.
Prilikom odbravljivanja, crvena
oznaka se pojavljuje pored ručice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.
Obaranje naslona zadnjih
sedišta
Po potrebi izvaditi pokrivač prtljažnog
prostora.
Gurnuti nadole naslone za glavu
pritiskom na jezičak.

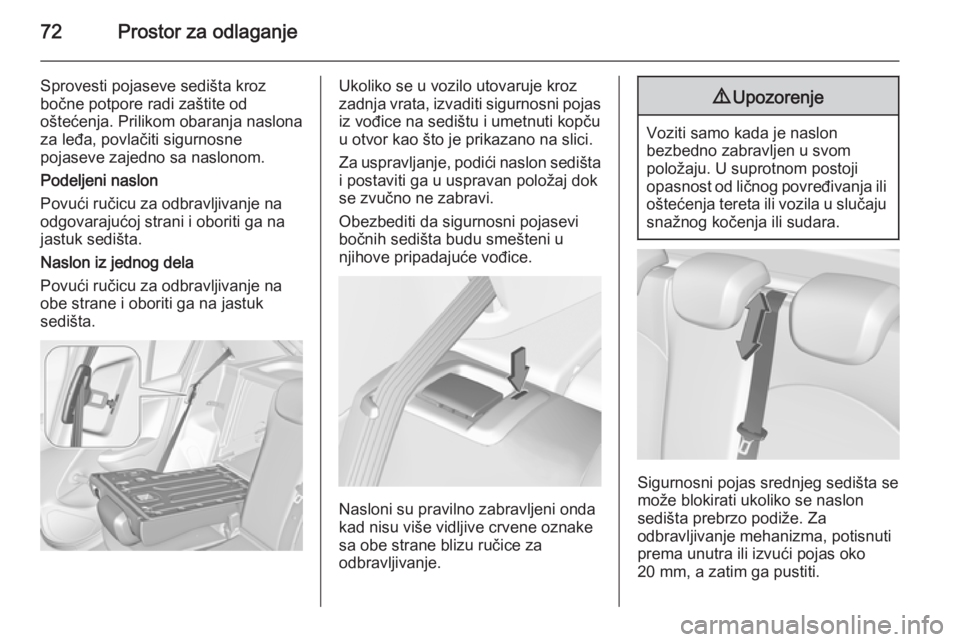

72Prostor za odlaganje
Sprovesti pojaseve sedišta kroz
bočne potpore radi zaštite od
oštećenja. Prilikom obaranja naslona
za leđa, povlačiti sigurnosne
pojaseve zajedno sa naslonom.
Podeljeni naslon
Povući ručicu za odbravljivanje na
odgovarajućoj strani i oboriti ga na
jastuk sedišta.
Naslon iz jednog dela
Povući ručicu za odbravljivanje na
obe strane i oboriti ga na jastuk
sedišta.Ukoliko se u vozilo utovaruje kroz
zadnja vrata, izvaditi sigurnosni pojas iz vođice na sedištu i umetnuti kopču
u otvor kao što je prikazano na slici.
Za uspravljanje, podići naslon sedišta
i postaviti ga u uspravan položaj dok
se zvučno ne zabravi.
Obezbediti da sigurnosni pojasevi
bočnih sedišta budu smešteni u
njihove pripadajuće vođice.
Nasloni su pravilno zabravljeni onda
kad nisu više vidljive crvene oznake
sa obe strane blizu ručice za
odbravljivanje.
9 Upozorenje
Voziti samo kada je naslon
bezbedno zabravljen u svom
položaju. U suprotnom postoji
opasnost od ličnog povređivanja ili oštećenja tereta ili vozila u slučaju
snažnog kočenja ili sudara.
Sigurnosni pojas srednjeg sedišta se
može blokirati ukoliko se naslon
sedišta prebrzo podiže. Za
odbravljivanje mehanizma, potisnuti
prema unutra ili izvući pojas oko
20 mm, a zatim ga pustiti.

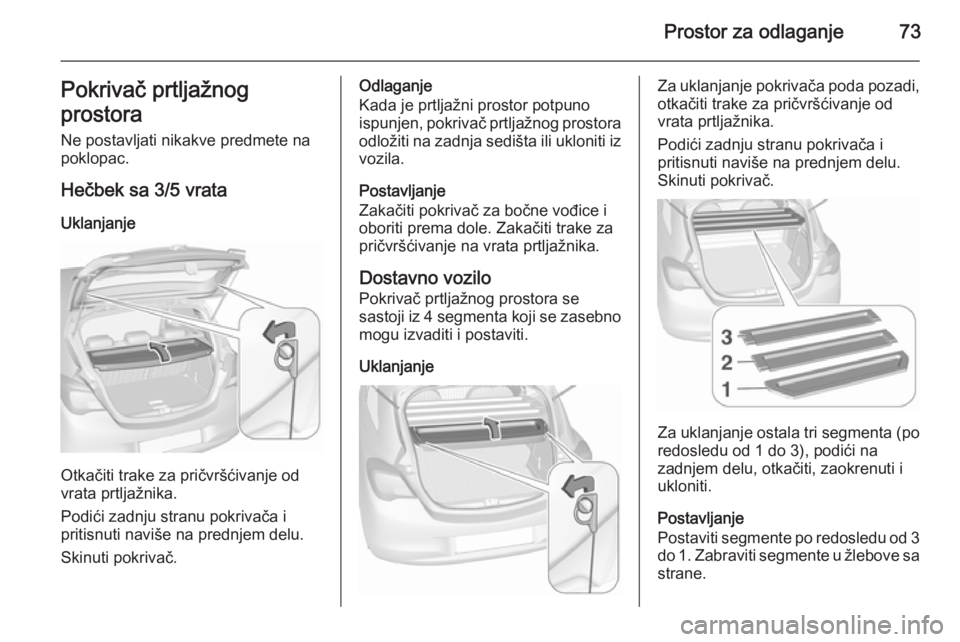

Prostor za odlaganje73Pokrivač prtljažnog
prostora Ne postavljati nikakve predmete na
poklopac.
Hečbek sa 3/5 vrata Uklanjanje
Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podići zadnju stranu pokrivača i pritisnuti naviše na prednjem delu.
Skinuti pokrivač.
Odlaganje
Kada je prtljažni prostor potpuno
ispunjen, pokrivač prtljažnog prostora odložiti na zadnja sedišta ili ukloniti iz
vozila.
Postavljanje
Zakačiti pokrivač za bočne vođice i
oboriti prema dole. Zakačiti trake za
pričvršćivanje na vrata prtljažnika.
Dostavno vozilo
Pokrivač prtljažnog prostora se
sastoji iz 4 segmenta koji se zasebno mogu izvaditi i postaviti.
UklanjanjeZa uklanjanje pokrivača poda pozadi, otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podići zadnju stranu pokrivača i
pritisnuti naviše na prednjem delu. Skinuti pokrivač.
Za uklanjanje ostala tri segmenta (po
redosledu od 1 do 3), podići na
zadnjem delu, otkačiti, zaokrenuti i
ukloniti.
Postavljanje
Postaviti segmente po redosledu od 3 do 1. Zabraviti segmente u žlebove sa strane.

74Prostor za odlaganje
Kada su zatvoreni, segmenti se
preklapaju u tačkama spajanja.
Za postavljanje pokrivača poda
pozadi, zakačiti pokrivač za bočne
vođice i oboriti prema dole. Zakačiti trake za pričvršćivanje na vrata
prtljažnika.
Pokrivač poda pozadi
Podići podni pokrivač pozadi da bi se obezbedio pristup pomoćnoj opremi
za hitne slučajeve.
Alati 3 215.
Na modelima sa kompletom za
popravku pneumatika na desnoj
strani prtljažnog prostora, udubljenje
za rezervni točak može se koristiti kao
dodatni prostor za odlaganje.
Komplet za popravku pneumatika
3 224.
Pod sa dvostrukim pregradama
Pod sa dvostrukim pregradama se
može postaviti u prtljažnik u dva
položaja:
■ direktno iznad poklopca za rezervni
točak ili pokrivača poda
■ ili u gornje otvore u prtljažnom prostoru
Za vađenje podignite pod sa
pregradama pomoću žleba i povucite nazad.
Za stavljanje, gurnuti pod sa
pregradama prema napred u
odgovarajuću vođicu, zatim spustiti.
Ako je postavljen u gornji položaj,
prostor između poda sa pregradama
i pokrivača prostora za rezervni točak
se može koristiti kao prostor za
odlaganje.
U ovom položaju, ako se nasloni
zadnjih sedišta potpuno obore prema napred, može se napraviti skoro
potpuno ravan teretni prostor.
Pod sa dvostrukim pregradama može izdržati teret do 100 kg. U donjem
položaju, pod sa dvostrukim
pregradama može da izdrži
maksimalno dozvoljeno opterećenje.

Prostor za odlaganje75
Opšti savet9Upozorenje
Iz bezbednosnih razloga odložiti
sve delove na njihova mesta u
prtljažnom prostoru, uvek voziti sa
zatvorenim pokrivačem poda
pozadi i, po mogućstvu, sa
podignutim naslonima zadnjih
sedišta.
U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji
se odbacuju u slučaju snažnog kočenja, nagle promene pravca ili
saobraćajne nesreće.
Kukice za vezivanje
prtljaga
Hečbek sa 3/5 vrata
Kukice za vezivanje prtljaga su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za
pričvršćivanje ili mreže za prtljag.
Dostavno vozilo
Tovar može da se pričvrsti pomoću 4
kukice za vezivanje prtljaga u
prtljažnom prostoru

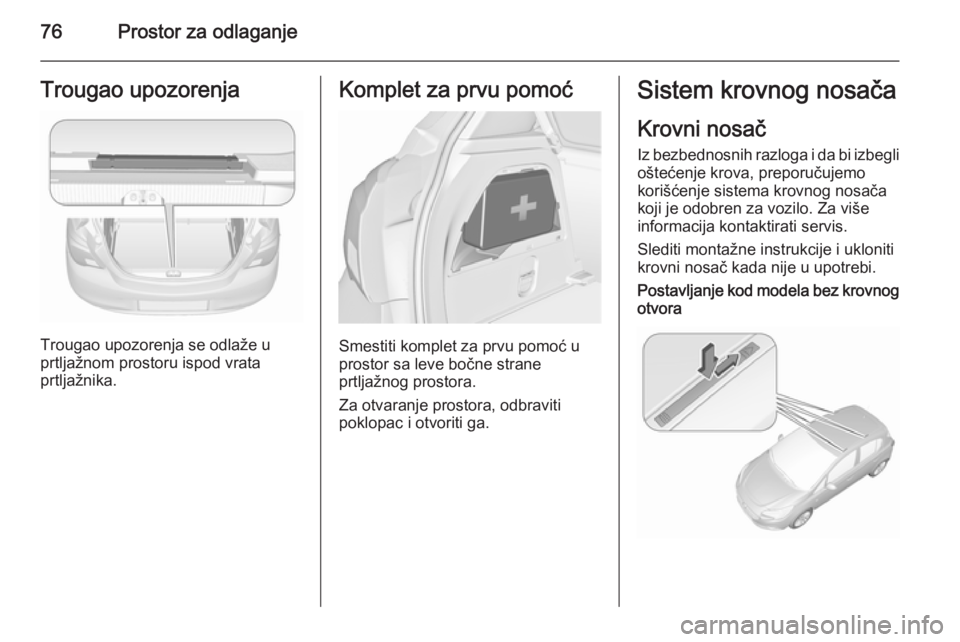

76Prostor za odlaganjeTrougao upozorenja
Trougao upozorenja se odlaže u
prtljažnom prostoru ispod vrata
prtljažnika.
Komplet za prvu pomoć
Smestiti komplet za prvu pomoć u
prostor sa leve bočne strane
prtljažnog prostora.
Za otvaranje prostora, odbraviti
poklopac i otvoriti ga.
Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga i da bi izbeglioštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.Postavljanje kod modela bez krovnog
otvora

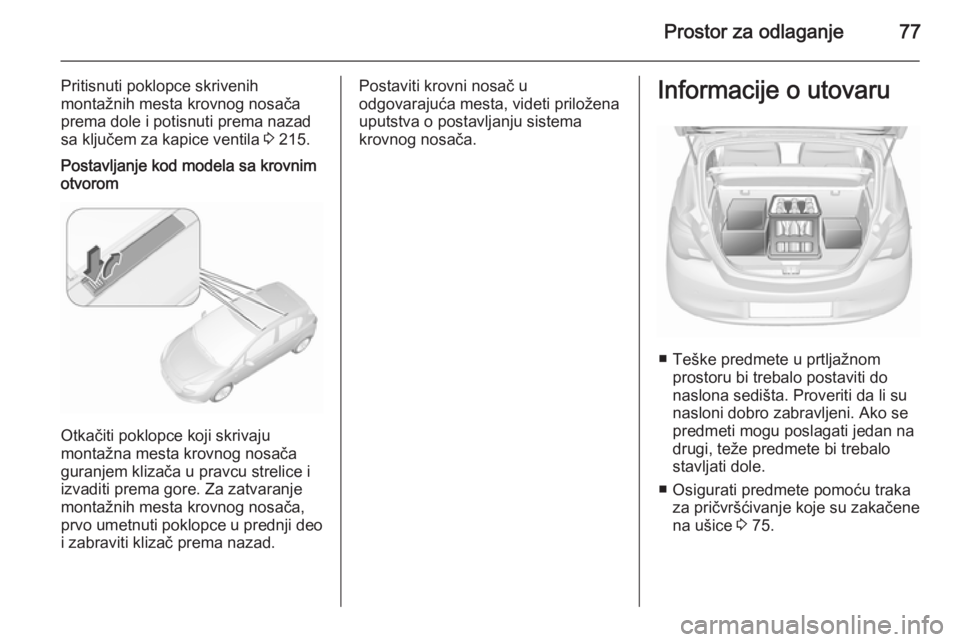

Prostor za odlaganje77
Pritisnuti poklopce skrivenih
montažnih mesta krovnog nosača prema dole i potisnuti prema nazad
sa ključem za kapice ventila 3 215.Postavljanje kod modela sa krovnim
otvorom
Otkačiti poklopce koji skrivaju
montažna mesta krovnog nosača
guranjem klizača u pravcu strelice i
izvaditi prema gore. Za zatvaranje
montažnih mesta krovnog nosača,
prvo umetnuti poklopce u prednji deo
i zabraviti klizač prema nazad.
Postaviti krovni nosač u
odgovarajuća mesta, videti priložena uputstva o postavljanju sistema
krovnog nosača.Informacije o utovaru
■ Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Proveriti da li su
nasloni dobro zabravljeni. Ako se predmeti mogu poslagati jedan na
drugi, teže predmete bi trebalo
stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice 3 75.

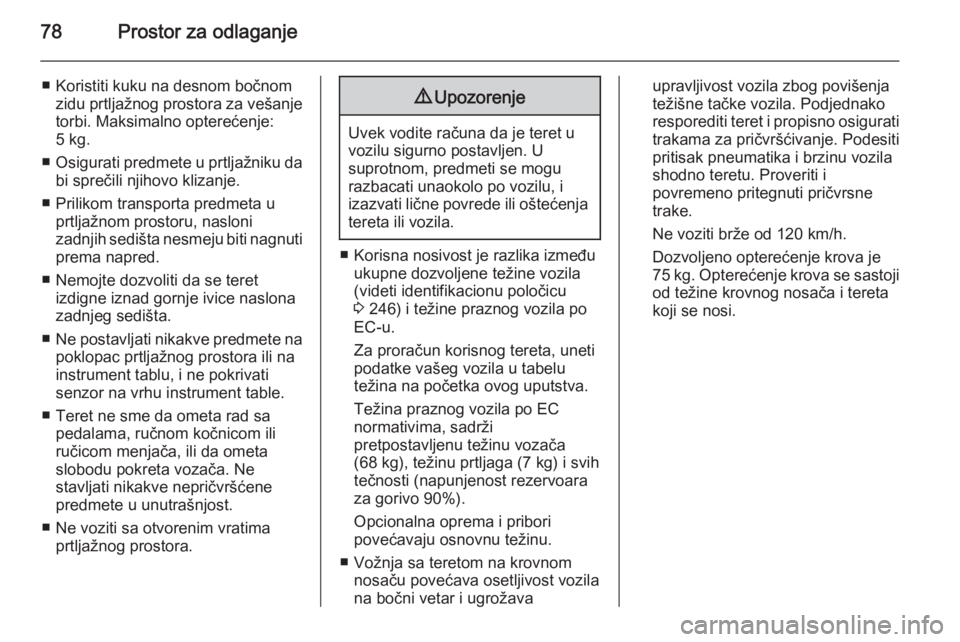

78Prostor za odlaganje
■ Koristiti kuku na desnom bočnomzidu prtljažnog prostora za vešanje
torbi. Maksimalno opterećenje:
5 kg.
■ Osigurati predmete u prtljažniku da
bi sprečili njihovo klizanje.
■ Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti nagnuti
prema napred.
■ Nemojte dozvoliti da se teret izdigne iznad gornje ivice naslona
zadnjeg sedišta.
■ Ne postavljati nikakve predmete na
poklopac prtljažnog prostora ili na
instrument tablu, i ne pokrivati
senzor na vrhu instrument table.
■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.
■ Ne voziti sa otvorenim vratima prtljažnog prostora.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu, i
izazvati lične povrede ili oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu poločicu
3 246) i težine praznog vozila po
EC-u.
Za proračun korisnog tereta, uneti
podatke vašeg vozila u tabelu
težina na početka ovog uputstva.
Težina praznog vozila po EC
normativima, sadrži
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i svih
tečnosti (napunjenost rezervoara
za gorivo 90%).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
■ Vožnja sa teretom na krovnom nosaču povećava osetljivost vozila
na bočni vetar i ugrožava
upravljivost vozila zbog povišenja
težišne tačke vozila. Podjednako
resporediti teret i propisno osigurati
trakama za pričvršćivanje. Podesiti
pritisak pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
75 kg. Opterećenje krova se sastoji od težine krovnog nosača i tereta
koji se nosi.
