Page 217 of 277

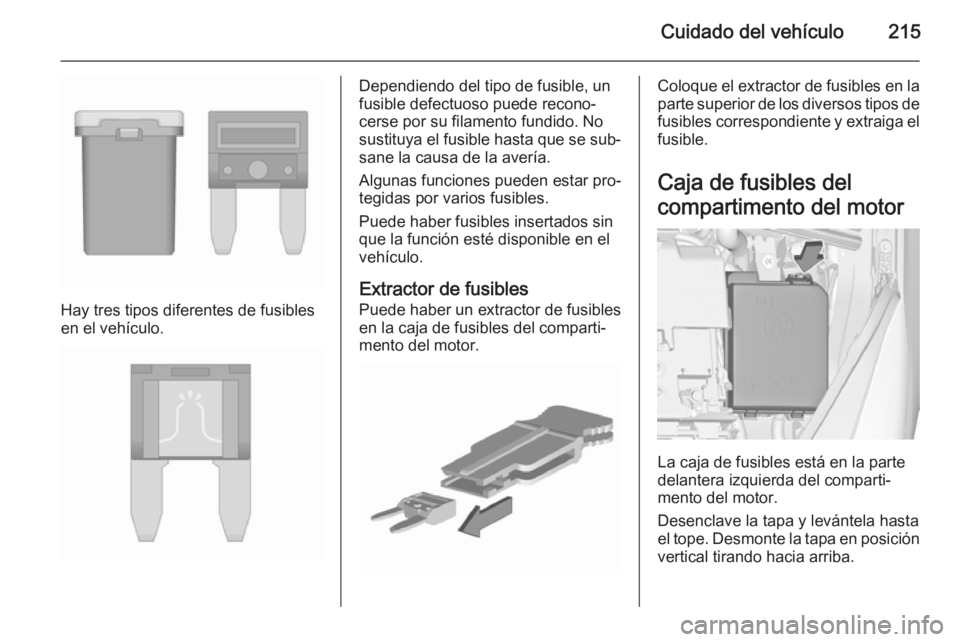

Cuidado del vehículo215
Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la
parte superior de los diversos tipos de
fusibles correspondiente y extraiga el fusible.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición vertical tirando hacia arriba.
Page 218 of 277
216Cuidado del vehículo
N.ºCircuito1Módulo de conexión de
remolque, portabicicletas
trasero2–3Sensor de la batería4Bomba de combustible del
módulo de mando del chasis5ABS6Luz de cruce y luz de circulación diurna izquierda, obturador de
luz de carretera de Xenon
izquierda y derecha7–8Módulo de mando de la transmi‐ sión MTA, módulo de mando de
LPG9Detección de tensión del módulo de mando de la carrocería10Reglaje de los faros11LimpialunetaN.ºCircuito12Desempañador de ventanilla
trasera13Luz de cruce y luz de circulación diurna derecha14Desempañador de los retrovi‐
sores15–16Juego de refuerzo de frenos17Encendido, fuente de alimenta‐
ción18Módulo de control del motor19Bomba de combustible20–21Solenoides del motor, sensores
del motor22–23Sistema de inyección24Sistema lavaparabrisas
Page 219 of 277
Cuidado del vehículo217
N.ºCircuito25–26Sensores del motor27Válvula de desconexión del
calefactor28Módulo de control del motor29Módulo de control del motor30Módulo de control del motor31Luz de carretera izquierda, luz
de cruce de Xenón izquierda32Luz de carretera derecha, luz de cruce de Xenón derecha33Módulo de control del motor34Bocina35Embrague del compresor del
aire acondicionado36Faros antinieblaN.ºCircuito1Bomba del ABS2Limpiaparabrisas3Ventilador4Tablero de instrumentos5–6Calefactor de combustible
diésel7Caja de cambios8Ventilador de refrigeración, baja9Ventilador de refrigeración, alta10Ventilador de refrigeración11Motor de arranque
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Page 220 of 277

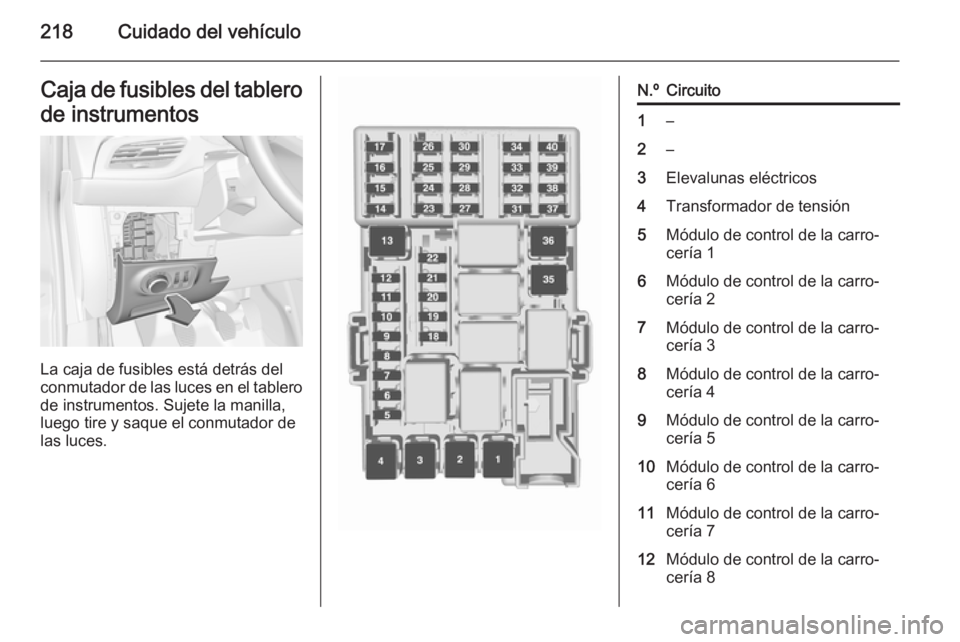

218Cuidado del vehículoCaja de fusibles del tablero
de instrumentos
La caja de fusibles está detrás del
conmutador de las luces en el tablero
de instrumentos. Sujete la manilla,
luego tire y saque el conmutador de
las luces.
N.ºCircuito1–2–3Elevalunas eléctricos4Transformador de tensión5Módulo de control de la carro‐
cería 16Módulo de control de la carro‐
cería 27Módulo de control de la carro‐
cería 38Módulo de control de la carro‐
cería 49Módulo de control de la carro‐
cería 510Módulo de control de la carro‐
cería 611Módulo de control de la carro‐
cería 712Módulo de control de la carro‐
cería 8
Page 221 of 277
Cuidado del vehículo219
N.ºCircuito13–14Portón trasero15Sistema de airbags16Conexión de diagnosis17El encendido18Sistema de aire acondicionado19Techo solar20Asistente de aparcamiento/
Sensor de lluvia/Cámara delan‐
tera21Interruptor del freno22Sistema de audio23Pantalla24–25Toma auxiliar26Tablero de instrumentos27Calefacción de asiento,
conductorN.ºCircuito28–29–30Tablero de instrumentos/Cale‐
facción del asiento/FlexDock31Bocina32Calefacción de asiento, acom‐
pañante33Volante térmico34–35Juego de reparación de neumá‐
ticos36–37Limpialuneta38Encendedor de cigarrillos39Elevalunas eléctricos/Techo
solar/Pantalla indicadora del
cambio automático40–Herramientas del
vehículo
Herramientas Vehículos con juego de
reparación de neumáticos
Las herramientas se encuentran jun‐
tas con la argolla de remolque y el
juego de reparación de neumáticos
en el compartimento de carga debajo
de la cubierta del piso.
Page 222 of 277

220Cuidado del vehículo
En la versión OPC o LPG o en ver‐
siones con portabicicletas trasero o
piso de carga doble, las herramientas
se encuentran junto con la argolla de remolque y el juego de reparación deneumáticos en el lado derecho del
compartimento de carga detrás de una cubierta.
Vehículos con rueda de
repuesto
El gato, la llave para tornillos de rueda
y algunas herramientas se encuen‐
tran en el lado derecho del comparti‐
mento de carga, detrás de una cu‐
bierta 3 75.
Llantas y neumáticos
Estado de los neumáticos,
estado de las llantas
Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Recomendamos no cambiar las rue‐
das delanteras por las traseras y vice‐
versa, ya que podría afectar a la es‐
tabilidad del vehículo. Utilice siempre los neumáticos menos desgastados
en el eje trasero.
Neumáticos de invierno Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
Page 223 of 277

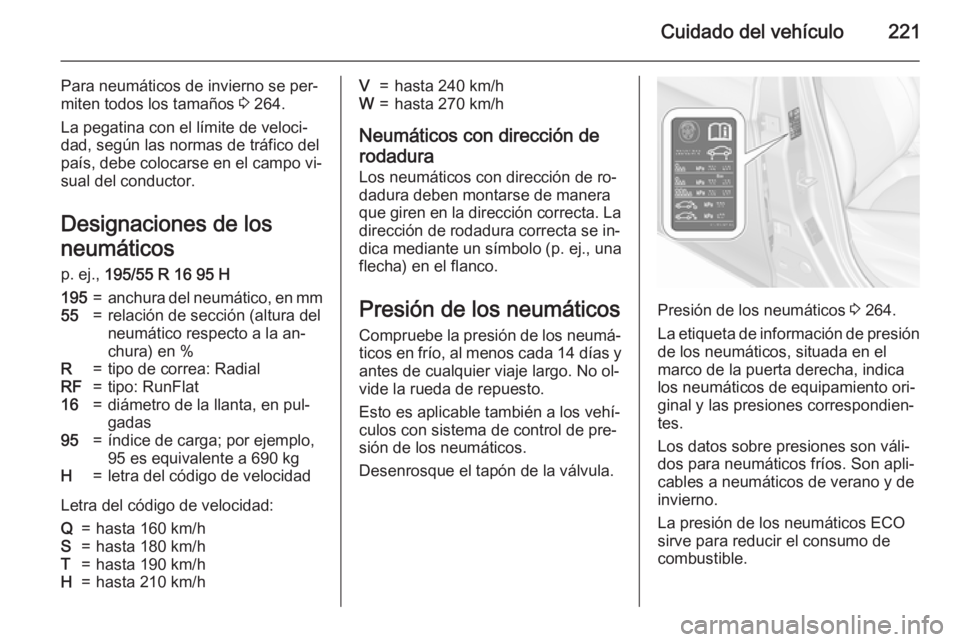

Cuidado del vehículo221
Para neumáticos de invierno se per‐
miten todos los tamaños 3 264.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.
Designaciones de los
neumáticos p. ej., 195/55 R 16 95 H195=anchura del neumático, en mm55=relación de sección (altura del
neumático respecto a la an‐
chura) en %R=tipo de correa: RadialRF=tipo: RunFlat16=diámetro de la llanta, en pul‐
gadas95=índice de carga; por ejemplo,
95 es equivalente a 690 kgH=letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/h
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se in‐
dica mediante un símbolo ( p. ej., una
flecha) en el flanco.
Presión de los neumáticos Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐
vide la rueda de repuesto.
Esto es aplicable también a los vehí‐ culos con sistema de control de pre‐
sión de los neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 264.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta derecha, indica
los neumáticos de equipamiento ori‐
ginal y las presiones correspondien‐
tes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐cables a neumáticos de verano y deinvierno.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Page 224 of 277

222Cuidado del vehículo
Una presión de los neumáticos inco‐rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐
fieren en función de diversas opcio‐
nes.
Para obtener el valor correcto de pre‐ sión de los neumáticos, siga el pro‐cedimiento siguiente:
■ Identifique el código de identifica‐ ción del motor. Datos del motor
3 255.
■ Identifique el neumático respectivo.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 264.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido. Después de ajustar la
presión de los neumáticos conecte el
encendido y seleccione el ajuste re‐
levante en la página Carga de los
neumáticos en el centro de informa‐
ción del conductor 3 101.
Sistema de control de
presión de los neumáticos El sistema de control de presión de
los neumáticos (TPMS) comprueba la
presión de los cuatro neumáticos una
vez al minuto, cuando la velocidad del vehículo supera un determinado lí‐
mite.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
