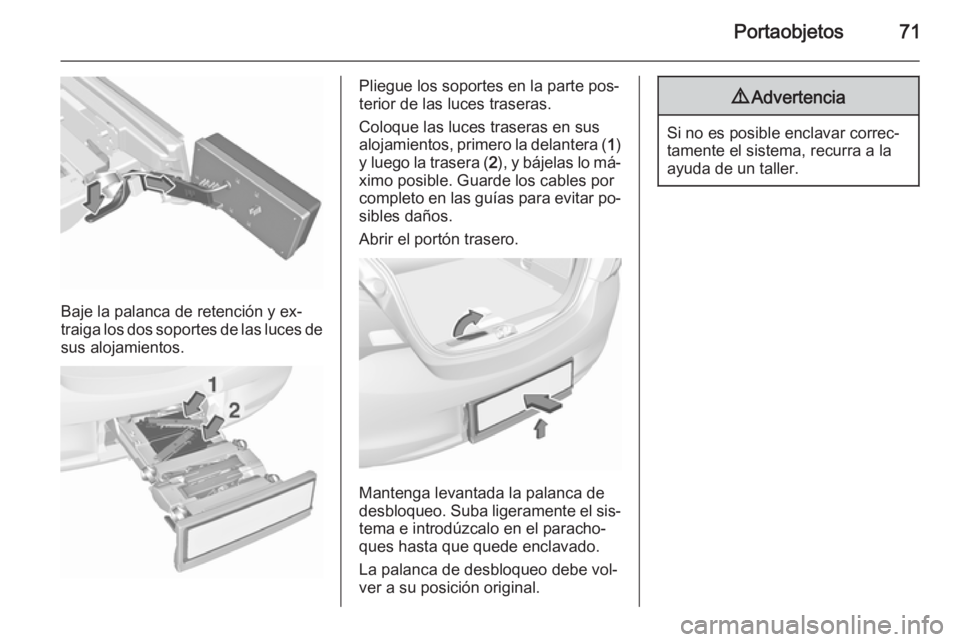

Page 73 of 277
Portaobjetos71
Baje la palanca de retención y ex‐
traiga los dos soportes de las luces de sus alojamientos.
Pliegue los soportes en la parte pos‐
terior de las luces traseras.
Coloque las luces traseras en sus
alojamientos, primero la delantera ( 1)
y luego la trasera ( 2), y bájelas lo má‐
ximo posible. Guarde los cables por
completo en las guías para evitar po‐ sibles daños.
Abrir el portón trasero.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐ tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
La palanca de desbloqueo debe vol‐
ver a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.

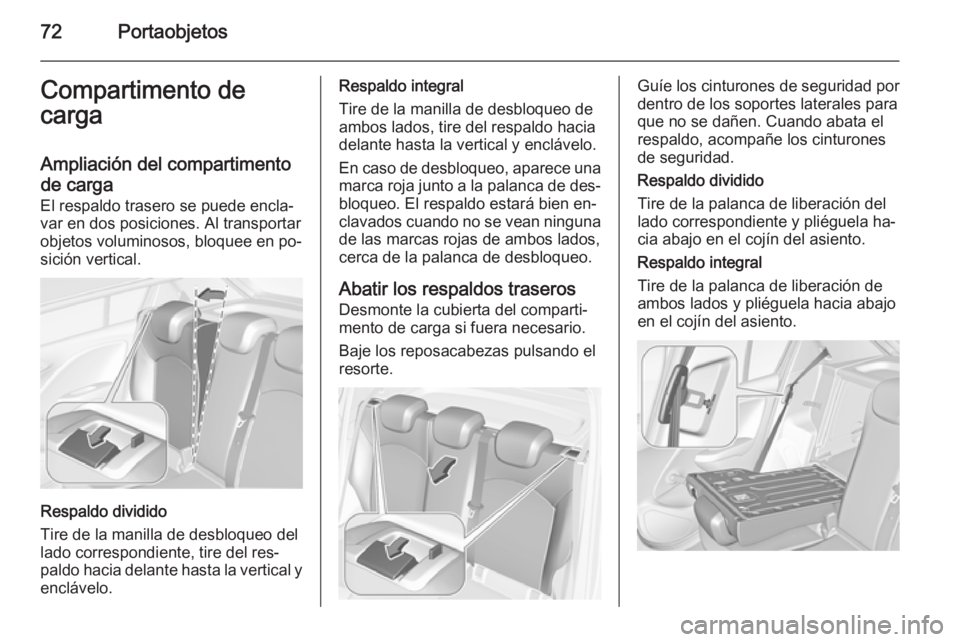

Page 74 of 277

72PortaobjetosCompartimento de
carga
Ampliación del compartimento
de carga El respaldo trasero se puede encla‐
var en dos posiciones. Al transportar
objetos voluminosos, bloquee en po‐
sición vertical.
Respaldo dividido
Tire de la manilla de desbloqueo del
lado correspondiente, tire del res‐
paldo hacia delante hasta la vertical y
enclávelo.
Respaldo integral
Tire de la manilla de desbloqueo de
ambos lados, tire del respaldo hacia
delante hasta la vertical y enclávelo.
En caso de desbloqueo, aparece una marca roja junto a la palanca de des‐
bloqueo. El respaldo estará bien en‐
clavados cuando no se vean ninguna de las marcas rojas de ambos lados,
cerca de la palanca de desbloqueo.
Abatir los respaldos traseros
Desmonte la cubierta del comparti‐
mento de carga si fuera necesario.
Baje los reposacabezas pulsando el
resorte.Guíe los cinturones de seguridad por
dentro de los soportes laterales para que no se dañen. Cuando abata el
respaldo, acompañe los cinturones
de seguridad.
Respaldo dividido
Tire de la palanca de liberación del lado correspondiente y pliéguela ha‐
cia abajo en el cojín del asiento.
Respaldo integral
Tire de la palanca de liberación de
ambos lados y pliéguela hacia abajo
en el cojín del asiento.

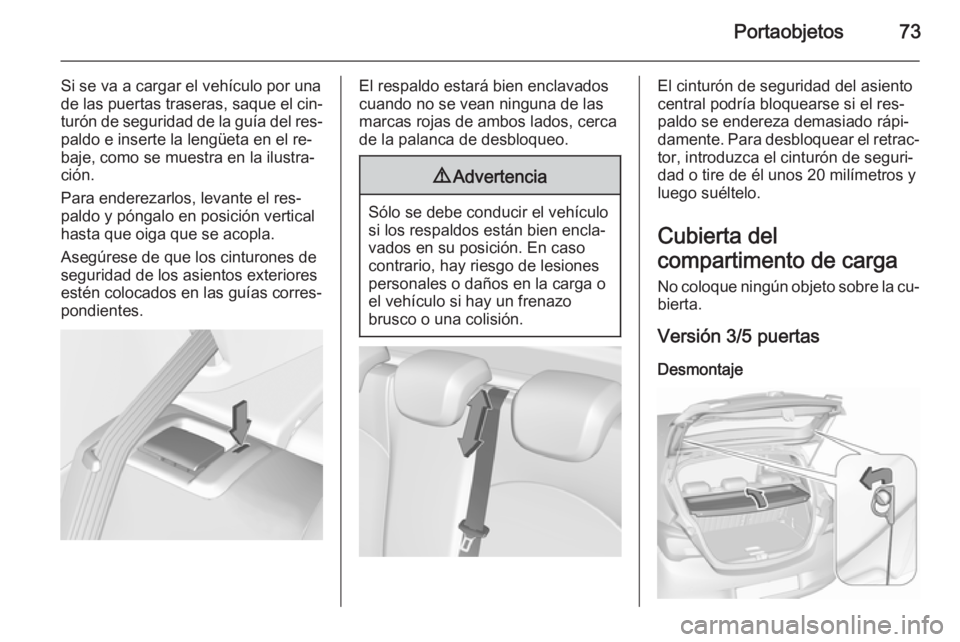

Page 75 of 277

Portaobjetos73
Si se va a cargar el vehículo por unade las puertas traseras, saque el cin‐ turón de seguridad de la guía del res‐
paldo e inserte la lengüeta en el re‐
baje, como se muestra en la ilustra‐
ción.
Para enderezarlos, levante el res‐
paldo y póngalo en posición vertical
hasta que oiga que se acopla.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.El respaldo estará bien enclavados
cuando no se vean ninguna de las
marcas rojas de ambos lados, cerca
de la palanca de desbloqueo.9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones
personales o daños en la carga o
el vehículo si hay un frenazo
brusco o una colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el res‐
paldo se endereza demasiado rápi‐
damente. Para desbloquear el retrac‐
tor, introduzca el cinturón de seguri‐ dad o tire de él unos 20 milímetros y
luego suéltelo.
Cubierta del
compartimento de carga No coloque ningún objeto sobre la cu‐
bierta.
Versión 3/5 puertas Desmontaje

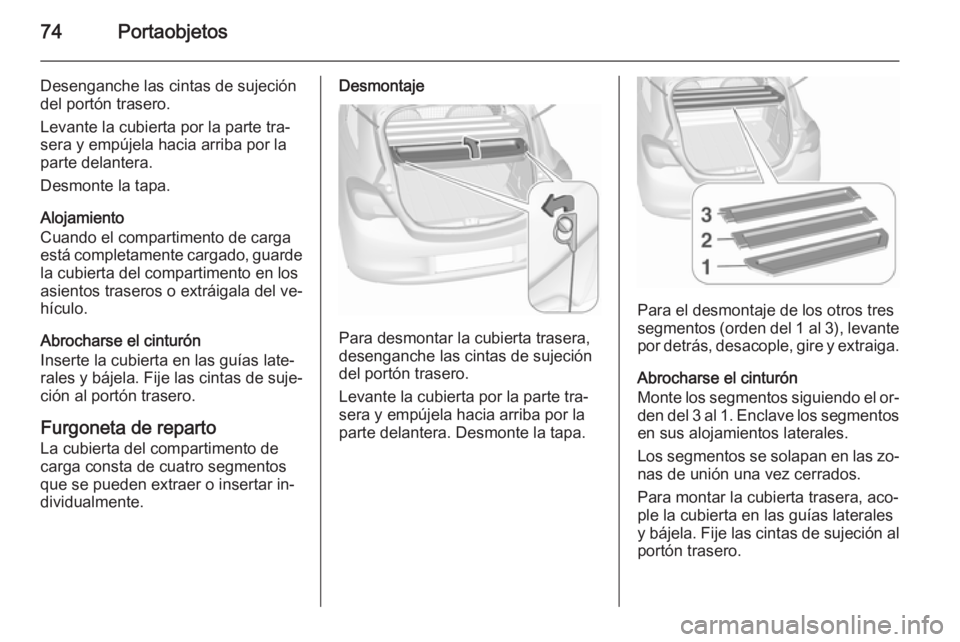

Page 76 of 277

74Portaobjetos
Desenganche las cintas de sujeción
del portón trasero.
Levante la cubierta por la parte tra‐
sera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Alojamiento
Cuando el compartimento de carga
está completamente cargado, guarde
la cubierta del compartimento en los
asientos traseros o extráigala del ve‐
hículo.
Abrocharse el cinturón
Inserte la cubierta en las guías late‐
rales y bájela. Fije las cintas de suje‐
ción al portón trasero.
Furgoneta de reparto
La cubierta del compartimento de
carga consta de cuatro segmentos
que se pueden extraer o insertar in‐
dividualmente.Desmontaje
Para desmontar la cubierta trasera,
desenganche las cintas de sujeción del portón trasero.
Levante la cubierta por la parte tra‐
sera y empújela hacia arriba por la
parte delantera. Desmonte la tapa.
Para el desmontaje de los otros tres
segmentos (orden del 1 al 3), levante por detrás, desacople, gire y extraiga.
Abrocharse el cinturón
Monte los segmentos siguiendo el or‐ den del 3 al 1. Enclave los segmentos
en sus alojamientos laterales.
Los segmentos se solapan en las zo‐ nas de unión una vez cerrados.
Para montar la cubierta trasera, aco‐
ple la cubierta en las guías laterales
y bájela. Fije las cintas de sujeción al
portón trasero.

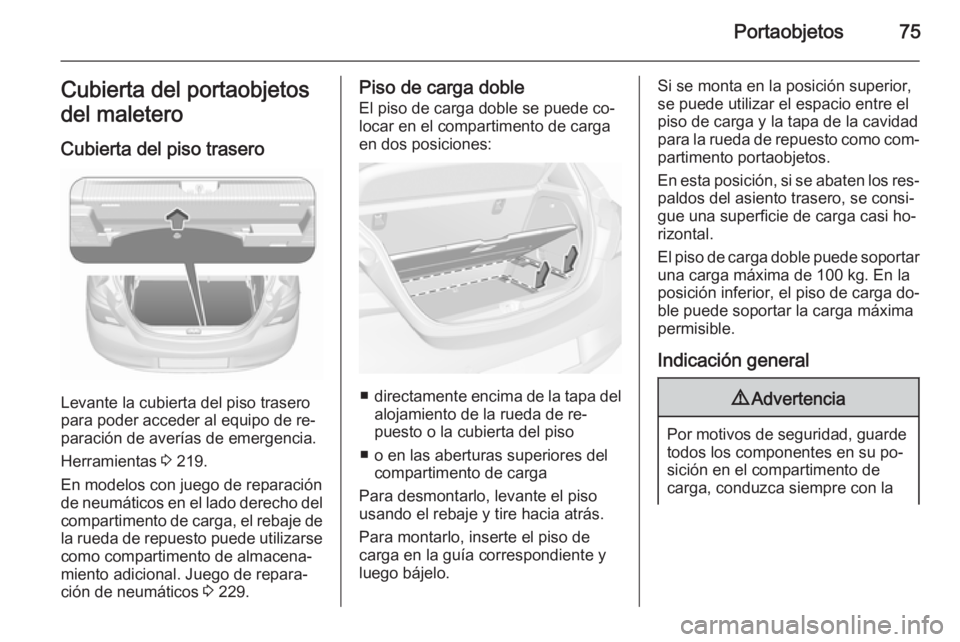

Page 77 of 277

Portaobjetos75Cubierta del portaobjetos
del maletero
Cubierta del piso trasero
Levante la cubierta del piso trasero
para poder acceder al equipo de re‐
paración de averías de emergencia.
Herramientas 3 219.
En modelos con juego de reparación
de neumáticos en el lado derecho del compartimento de carga, el rebaje de
la rueda de repuesto puede utilizarse
como compartimento de almacena‐
miento adicional. Juego de repara‐
ción de neumáticos 3 229.
Piso de carga doble
El piso de carga doble se puede co‐
locar en el compartimento de carga en dos posiciones:
■ directamente encima de la tapa del
alojamiento de la rueda de re‐
puesto o la cubierta del piso
■ o en las aberturas superiores del compartimento de carga
Para desmontarlo, levante el piso
usando el rebaje y tire hacia atrás.
Para montarlo, inserte el piso de
carga en la guía correspondiente y
luego bájelo.
Si se monta en la posición superior,
se puede utilizar el espacio entre el
piso de carga y la tapa de la cavidad
para la rueda de repuesto como com‐ partimento portaobjetos.
En esta posición, si se abaten los res‐
paldos del asiento trasero, se consi‐
gue una superficie de carga casi ho‐
rizontal.
El piso de carga doble puede soportar una carga máxima de 100 kg. En la
posición inferior, el piso de carga do‐
ble puede soportar la carga máxima
permisible.
Indicación general9 Advertencia
Por motivos de seguridad, guarde
todos los componentes en su po‐sición en el compartimento de
carga, conduzca siempre con la

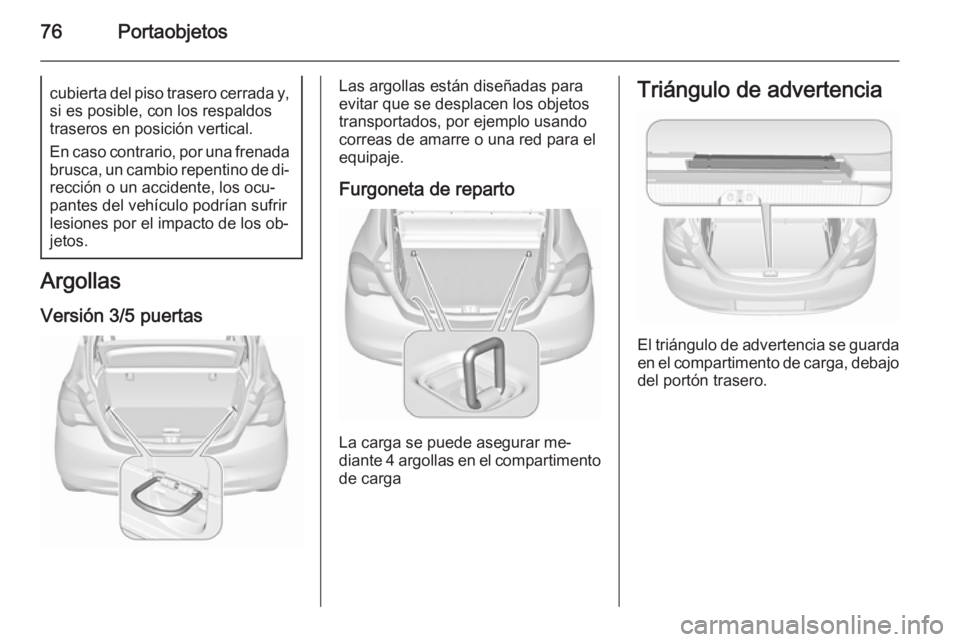

Page 78 of 277
76Portaobjetoscubierta del piso trasero cerrada y,
si es posible, con los respaldos
traseros en posición vertical.
En caso contrario, por una frenada brusca, un cambio repentino de di‐rección o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de los ob‐
jetos.
Argollas
Versión 3/5 puertas
Las argollas están diseñadas para
evitar que se desplacen los objetos
transportados, por ejemplo usando correas de amarre o una red para el
equipaje.
Furgoneta de reparto
La carga se puede asegurar me‐
diante 4 argollas en el compartimento
de carga
Triángulo de advertencia
El triángulo de advertencia se guarda
en el compartimento de carga, debajo del portón trasero.
Page 79 of 277

Portaobjetos77Botiquín
Guarde el botiquín en el comparti‐
mento que hay en la pared izquierda
del compartimento de carga.
Para abrir el compartimento, desen‐
clave la tapa y ábrala.
Sistema portaequipajes
de techo
Portaequipajes de techo
Por motivos de seguridad y para evi‐
tar daños en el techo, se recomienda
usar el sistema de portaequipajes de
techo homologado para su vehículo.
Para más información, póngase en
contacto con su taller.
Siga las instrucciones de montaje y desmonte el portaequipajes cuando
no se vaya a utilizar.Montaje en el modelo sin techo solarPresione hacia abajo las tapas de las
aberturas de montaje y empújelas ha‐ cia atrás con la llave para tapones de
válvulas 3 219.Montaje en el modelo con techo solar
Desenganche las tapas de las aber‐
turas de montaje para el portaequi‐
pajes de techo presionando las co‐
rrederas en la dirección de la flecha y
sacándolas hacia arriba. Para cerrar
las tapas, inserte primero la parte de‐ lantera y luego enclave las correde‐
ras en la parte trasera.
Page 80 of 277

78Portaobjetos
Fije el portaequipajes en los puntos
correspondientes, véanse las instruc‐
ciones adjuntas del sistema de porta‐ equipajes de techo.Información sobre la
carga
■ Los objetos pesados en el compar‐
timento de carga deben colocarse
apoyados contra los respaldos de
los asientos. Asegúrese de que los respaldos estén bien enclavados.
Si se pueden apilar los objetos, los
más pesados deben colocarse
abajo.
■ Asegure los objetos con correas de
amarre fijadas a las argollas 3 76.
■ Utilice el gancho en la pared lateral
derecha del compartimento de
carga para colgar bolsas. Carga
máxima: 5 kg.
■ Sujete los objetos sueltos en el compartimento de carga para evitarque se muevan.
■ Cuando se transporten objetos en el compartimento de carga, los res‐
paldos de los asientos traseros no
deben estar inclinados hacia de‐
lante.
■ La carga no debe sobresalir por en‐
cima del borde superior de los res‐ paldos.
■ No coloque objetos sobre la cu‐ bierta del compartimento de carga
ni el tablero de instrumentos; no
tape el sensor situado en la parte superior del tablero de instrumen‐
tos.
■ La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la pa‐
lanca selectora del cambio, ni im‐
pedir la libertad de movimientos del
conductor. No se deben dejar ob‐
jetos sueltos en el habitáculo.
