2015.75 OPEL CORSA Manual de Instrucciones (in Spanish)

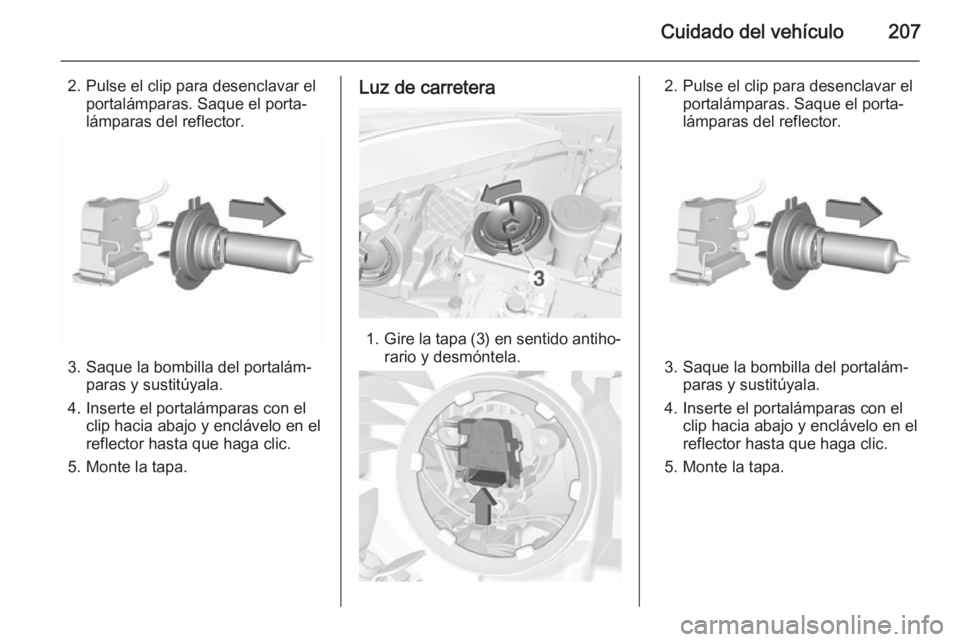

Cuidado del vehículo207
2. Pulse el clip para desenclavar elportalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz de carretera
1. Gire la tapa (3) en sentido antiho‐
rario y desmóntela.
2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.

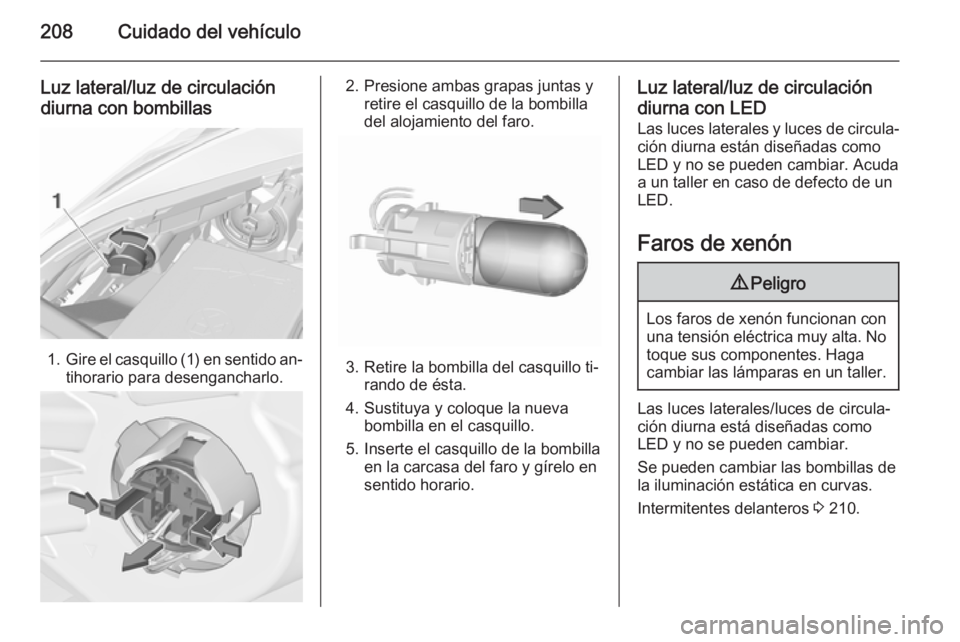

208Cuidado del vehículo
Luz lateral/luz de circulacióndiurna con bombillas
1. Gire el casquillo (1) en sentido an‐
tihorario para desengancharlo.
2. Presione ambas grapas juntas y retire el casquillo de la bombilla
del alojamiento del faro.
3. Retire la bombilla del casquillo ti‐ rando de ésta.
4. Sustituya y coloque la nueva bombilla en el casquillo.
5. Inserte el casquillo de la bombilla en la carcasa del faro y gírelo ensentido horario.
Luz lateral/luz de circulación
diurna con LED
Las luces laterales y luces de circula‐
ción diurna están diseñadas como
LED y no se pueden cambiar. Acuda
a un taller en caso de defecto de un
LED.
Faros de xenón9 Peligro
Los faros de xenón funcionan con
una tensión eléctrica muy alta. No
toque sus componentes. Haga
cambiar las lámparas en un taller.
Las luces laterales/luces de circula‐
ción diurna está diseñadas como
LED y no se pueden cambiar.
Se pueden cambiar las bombillas de
la iluminación estática en curvas.
Intermitentes delanteros 3 210.

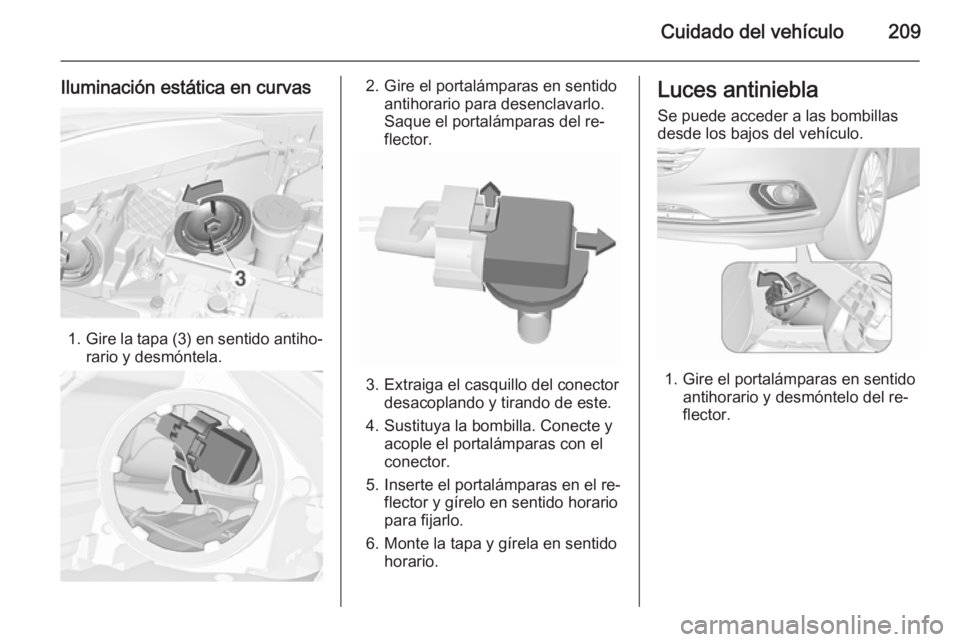

Cuidado del vehículo209
Iluminación estática en curvas
1.Gire la tapa (3) en sentido antiho‐
rario y desmóntela.
2. Gire el portalámparas en sentido antihorario para desenclavarlo.
Saque el portalámparas del re‐
flector.
3. Extraiga el casquillo del conector desacoplando y tirando de este.
4. Sustituya la bombilla. Conecte y acople el portalámparas con el
conector.
5. Inserte el portalámparas en el re‐ flector y gírelo en sentido horario
para fijarlo.
6. Monte la tapa y gírela en sentido horario.
Luces antiniebla
Se puede acceder a las bombillas
desde los bajos del vehículo.
1. Gire el portalámparas en sentido antihorario y desmóntelo del re‐
flector.

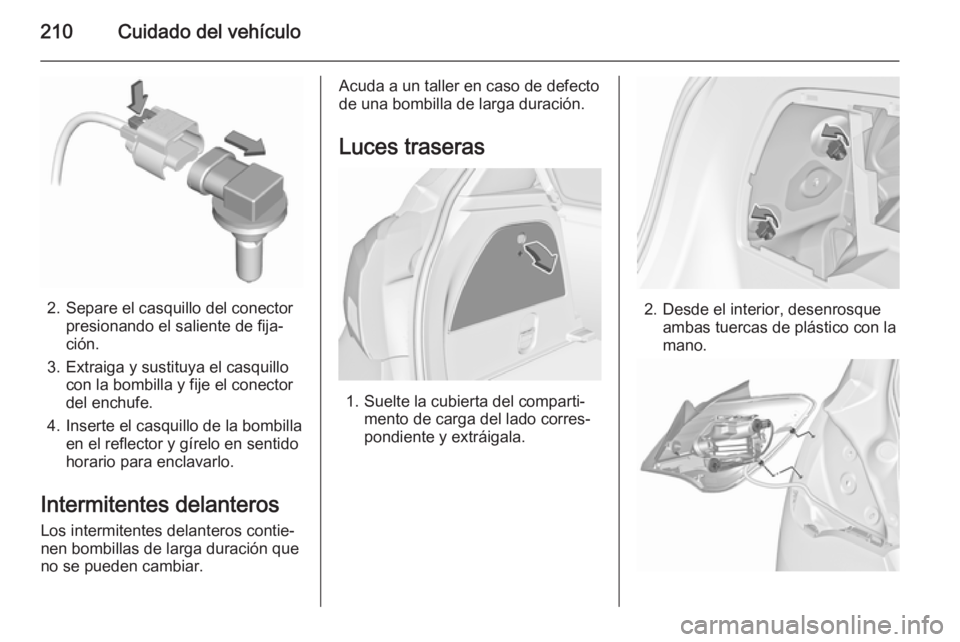

210Cuidado del vehículo
2. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
3. Extraiga y sustituya el casquillo con la bombilla y fije el conector
del enchufe.
4. Inserte el casquillo de la bombilla en el reflector y gírelo en sentido
horario para enclavarlo.
Intermitentes delanteros Los intermitentes delanteros contie‐
nen bombillas de larga duración que
no se pueden cambiar.
Acuda a un taller en caso de defecto
de una bombilla de larga duración.
Luces traseras
1. Suelte la cubierta del comparti‐ mento de carga del lado corres‐
pondiente y extráigala.
2. Desde el interior, desenrosque ambas tuercas de plástico con la
mano.

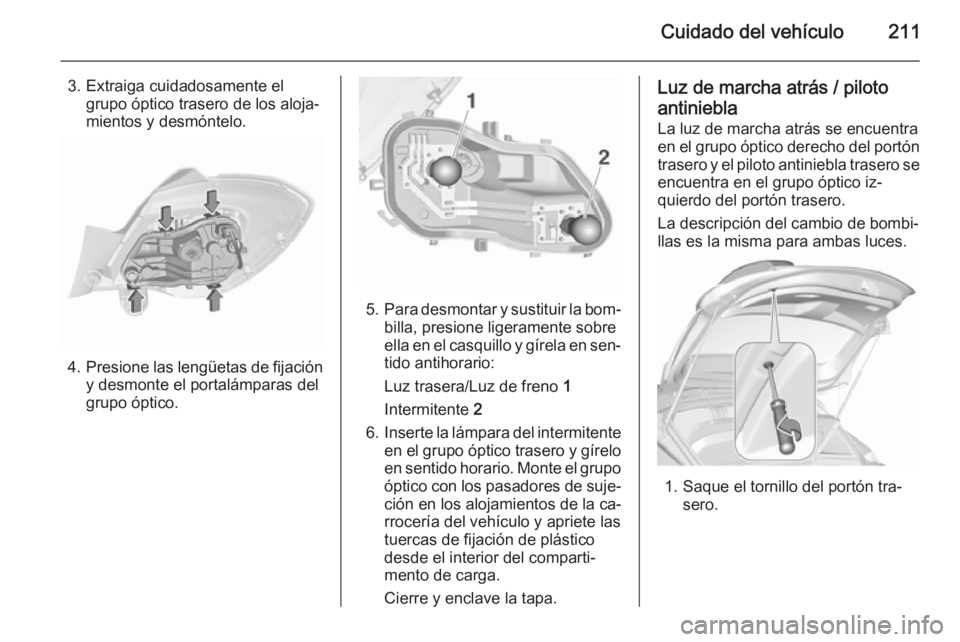

Cuidado del vehículo211
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las lengüetas de fijación
y desmonte el portalámparas del
grupo óptico.
5. Para desmontar y sustituir la bom‐
billa, presione ligeramente sobre
ella en el casquillo y gírela en sen‐
tido antihorario:
Luz trasera/Luz de freno 1
Intermitente 2
6. Inserte la lámpara del intermitente
en el grupo óptico trasero y gírelo
en sentido horario. Monte el grupo óptico con los pasadores de suje‐ción en los alojamientos de la ca‐
rrocería del vehículo y apriete las
tuercas de fijación de plástico
desde el interior del comparti‐
mento de carga.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla La luz de marcha atrás se encuentra
en el grupo óptico derecho del portón
trasero y el piloto antiniebla trasero se
encuentra en el grupo óptico iz‐
quierdo del portón trasero.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.
1. Saque el tornillo del portón tra‐ sero.

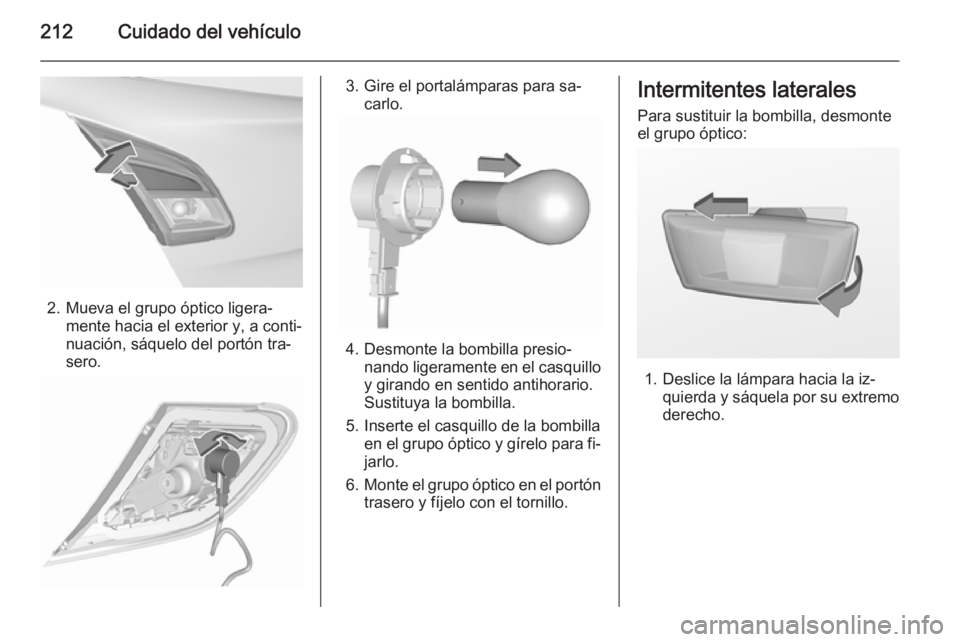

212Cuidado del vehículo
2. Mueva el grupo óptico ligera‐mente hacia el exterior y, a conti‐
nuación, sáquelo del portón tra‐
sero.
3. Gire el portalámparas para sa‐ carlo.
4. Desmonte la bombilla presio‐ nando ligeramente en el casquilloy girando en sentido antihorario.
Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo para fi‐
jarlo.
6. Monte el grupo óptico en el portón
trasero y fíjelo con el tornillo.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.

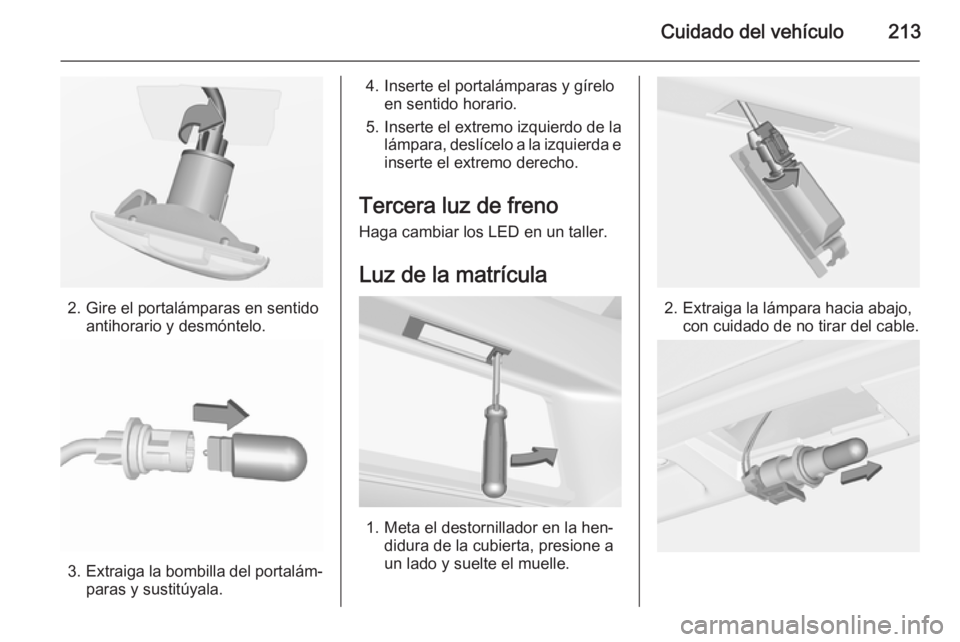

Cuidado del vehículo213
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Tercera luz de freno
Haga cambiar los LED en un taller.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.

214Cuidado del vehículo
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Luces interiores Luz de cortesía, luces de lectura
Haga cambiar las bombillas en un ta‐ ller.
Luz del compartimento de carga
Haga cambiar las bombillas en un ta‐
ller.
Luz del techo Haga cambiar las bombillas en un ta‐ ller.Iluminación del tablero de
instrumentos
Haga cambiar las bombillas en un ta‐
ller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐
hículo:
■ en la parte delantera izquierda del compartimento del motor
■ en los vehículos con volante a la iz‐
quierda, detrás del conmutador de las luces; en los vehículos con vo‐lante a la derecha, detrás de laguantera
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
