Page 209 of 275
Autóápolás207

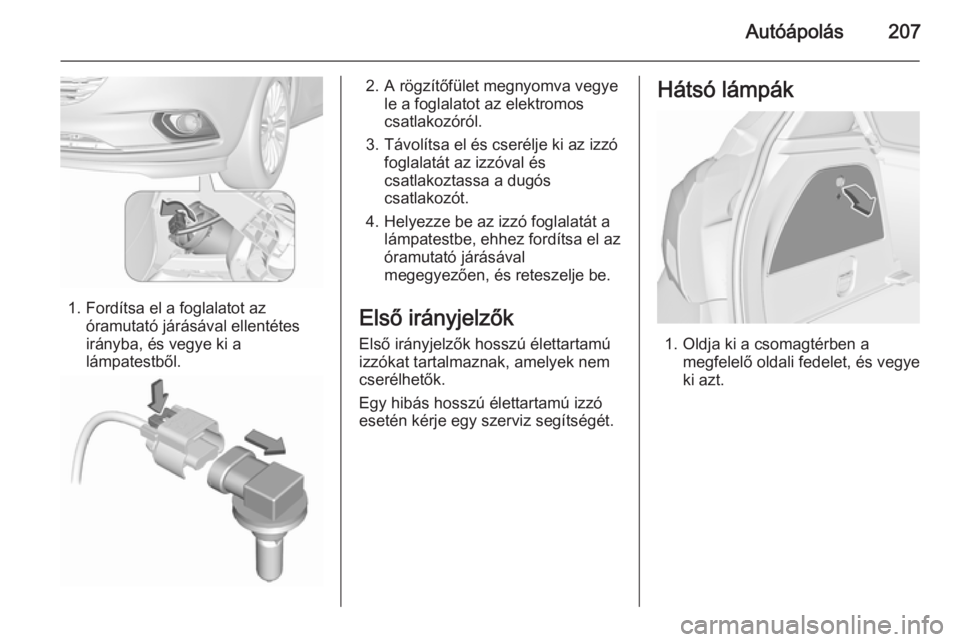

1. Fordítsa el a foglalatot azóramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
2. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
Első irányjelzők Első irányjelzők hosszú élettartamú
izzókat tartalmaznak, amelyek nem
cserélhetők.
Egy hibás hosszú élettartamú izzó
esetén kérje egy szerviz segítségét.Hátsó lámpák
1. Oldja ki a csomagtérben a megfelelő oldali fedelet, és vegye
ki azt.
Page 210 of 275
208Autóápolás

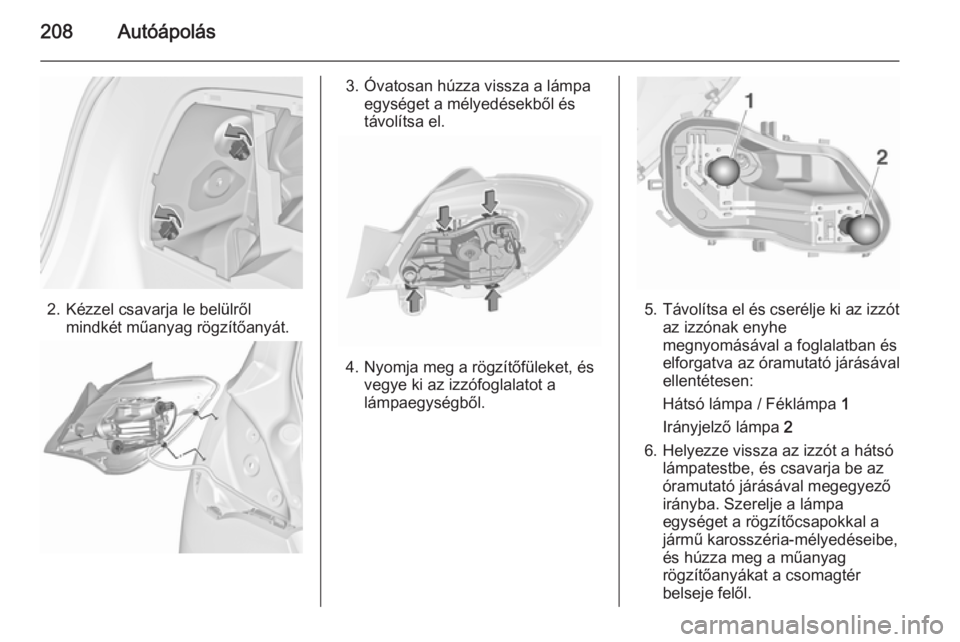

2. Kézzel csavarja le belülrőlmindkét műanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Nyomja meg a rögzítőfüleket, és vegye ki az izzófoglalatot a
lámpaegységből.
5. Távolítsa el és cserélje ki az izzót
az izzónak enyhe
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó lámpa / Féklámpa 1
Irányjelző lámpa 2
6. Helyezze vissza az izzót a hátsó lámpatestbe, és csavarja be az
óramutató járásával megegyező
irányba. Szerelje a lámpa
egységet a rögzítőcsapokkal a
jármű karosszéria-mélyedéseibe,
és húzza meg a műanyag
rögzítőanyákat a csomagtér
belseje felől.
Page 211 of 275
Autóápolás209
Zárja be a fedelet és rögzítse.
Tolatólámpa/hátsó ködlámpa

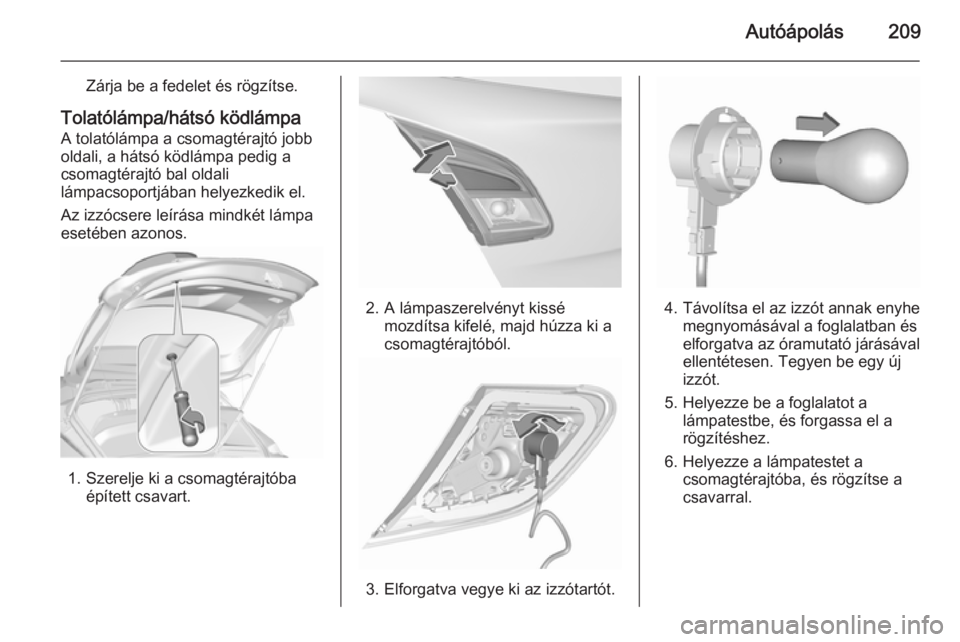

A tolatólámpa a csomagtérajtó jobb
oldali, a hátsó ködlámpa pedig a
csomagtérajtó bal oldali
lámpacsoportjában helyezkedik el.
Az izzócsere leírása mindkét lámpa
esetében azonos.
1. Szerelje ki a csomagtérajtóba épített csavart.
2. A lámpaszerelvényt kissémozdítsa kifelé, majd húzza ki a
csomagtérajtóból.
3. Elforgatva vegye ki az izzótartót.
4. Távolítsa el az izzót annak enyhe megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen. Tegyen be egy új
izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el a
rögzítéshez.
6. Helyezze a lámpatestet a csomagtérajtóba, és rögzítse a
csavarral.
Page 212 of 275

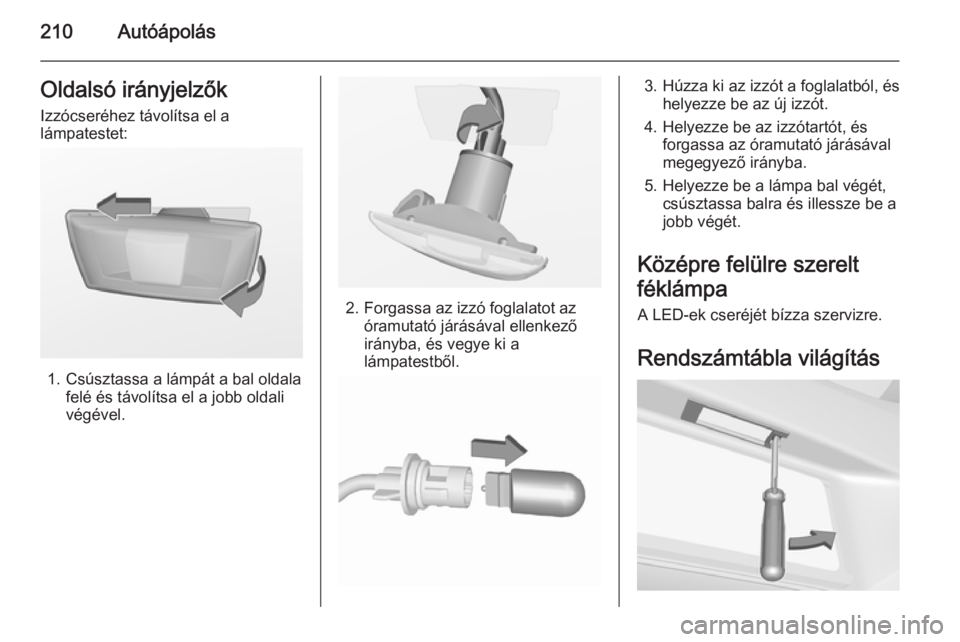

210AutóápolásOldalsó irányjelzőkIzzócseréhez távolítsa el a
lámpatestet:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki a
lámpatestből.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Középre felülre szerelt
féklámpa
A LED-ek cseréjét bízza szervizre.
Rendszámtábla világítás
Page 213 of 275
Autóápolás211

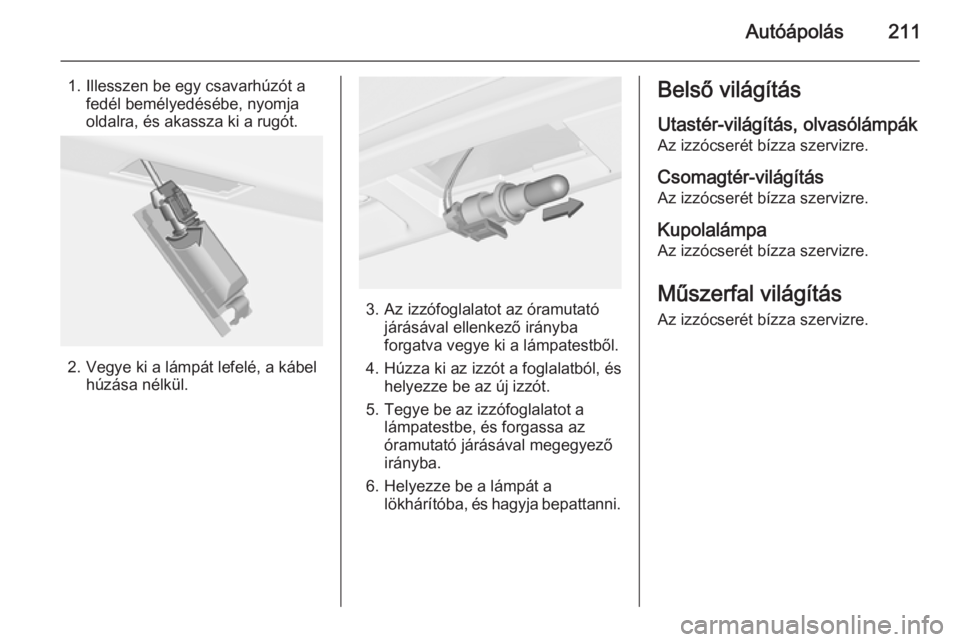

1. Illesszen be egy csavarhúzót afedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé, a kábel húzása nélkül.
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva vegye ki a lámpatestből.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Tegye be az izzófoglalatot a lámpatestbe, és forgassa azóramutató járásával megegyezőirányba.
6. Helyezze be a lámpát a lökhárítóba, és hagyja bepattanni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás Az izzócserét bízza szervizre.
Kupolalámpa Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.
Page 214 of 275

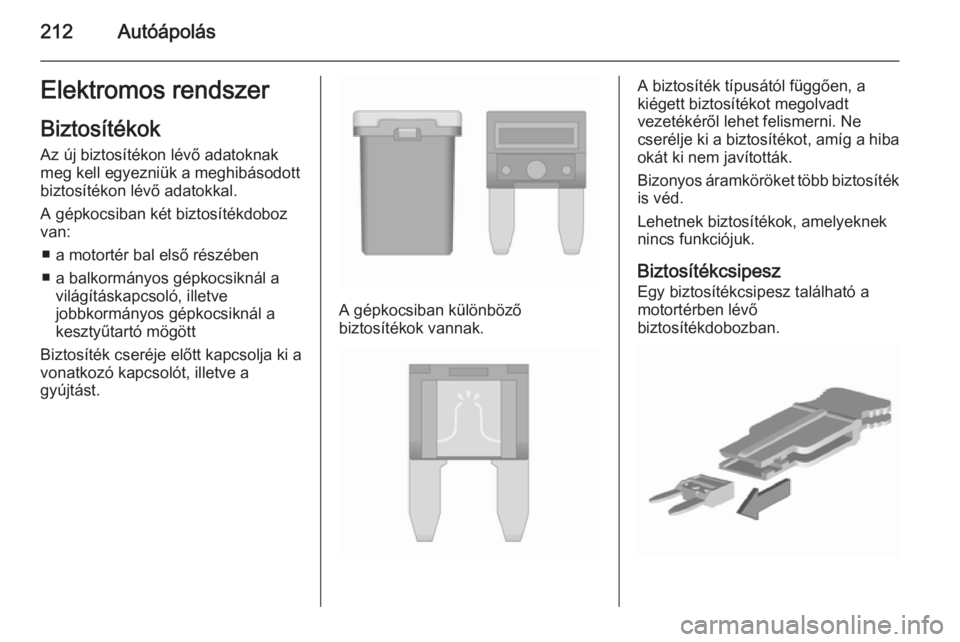

212AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
■ a motortér bal első részében
■ a balkormányos gépkocsiknál a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a kesztyűtartó mögött
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.
Page 215 of 275
Autóápolás213
Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.

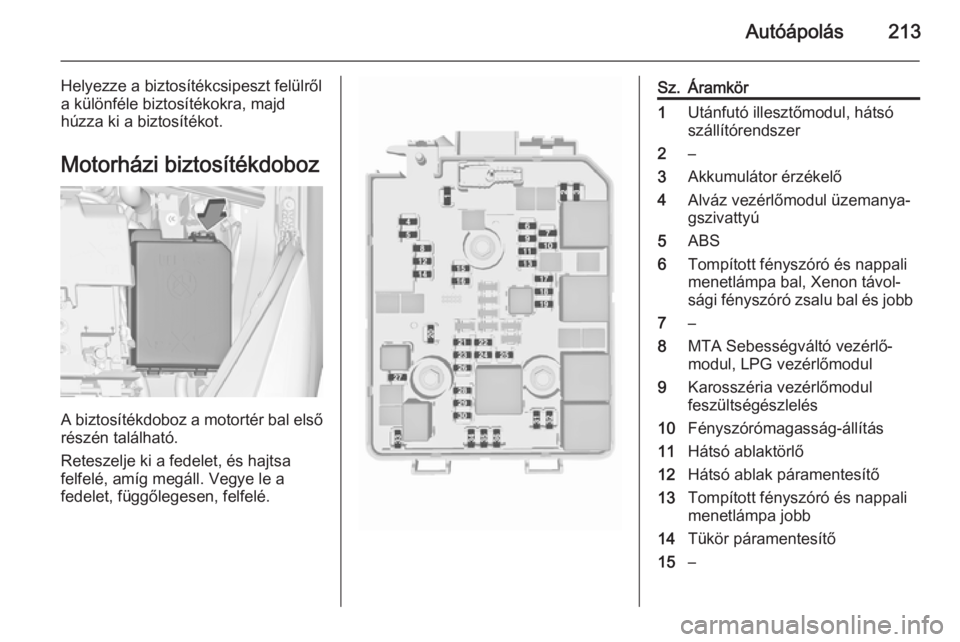

Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.
Sz.Áramkör1Utánfutó illesztőmodul, hátsó
szállítórendszer2–3Akkumulátor érzékelő4Alváz vezérlőmodul üzemanya‐
gszivattyú5ABS6Tompított fényszóró és nappali
menetlámpa bal, Xenon távol‐
sági fényszóró zsalu bal és jobb7–8MTA Sebességváltó vezérlő‐
modul, LPG vezérlőmodul9Karosszéria vezérlőmodul
feszültségészlelés10Fényszórómagasság-állítás11Hátsó ablaktörlő12Hátsó ablak páramentesítő13Tompított fényszóró és nappali
menetlámpa jobb14Tükör páramentesítő15–
Page 216 of 275
214Autóápolás

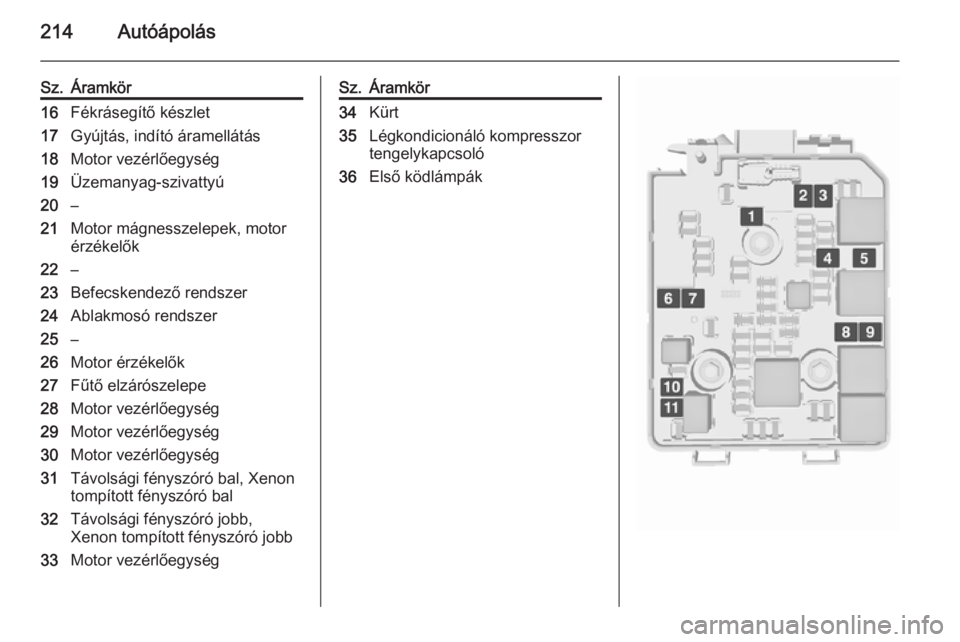

Sz.Áramkör16Fékrásegítő készlet17Gyújtás, indító áramellátás18Motor vezérlőegység19Üzemanyag-szivattyú20–21Motor mágnesszelepek, motor
érzékelők22–23Befecskendező rendszer24Ablakmosó rendszer25–26Motor érzékelők27Fűtő elzárószelepe28Motor vezérlőegység29Motor vezérlőegység30Motor vezérlőegység31Távolsági fényszóró bal, Xenon
tompított fényszóró bal32Távolsági fényszóró jobb,
Xenon tompított fényszóró jobb33Motor vezérlőegységSz.Áramkör34Kürt35Légkondicionáló kompresszor
tengelykapcsoló36Első ködlámpák
