Page 105 of 275

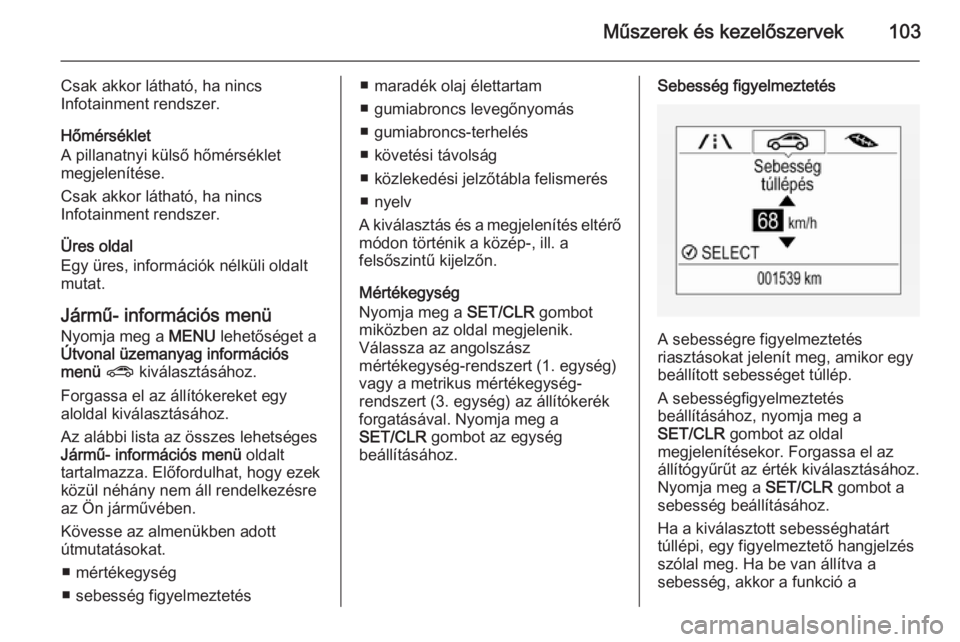

Műszerek és kezelőszervek103
Csak akkor látható, ha nincs
Infotainment rendszer.
Hőmérséklet
A pillanatnyi külső hőmérséklet
megjelenítése.
Csak akkor látható, ha nincs
Infotainment rendszer.
Üres oldal
Egy üres, információk nélküli oldalt
mutat.
Jármű- információs menü Nyomja meg a MENU lehetőséget a
Útvonal üzemanyag információs
menü ? kiválasztásához.
Forgassa el az állítókereket egy
aloldal kiválasztásához.
Az alábbi lista az összes lehetséges Jármű- információs menü oldalt
tartalmazza. Előfordulhat, hogy ezek
közül néhány nem áll rendelkezésre az Ön járművében.
Kövesse az almenükben adott
útmutatásokat.
■ mértékegység
■ sebesség figyelmeztetés■ maradék olaj élettartam
■ gumiabroncs levegőnyomás
■ gumiabroncs-terhelés
■ követési távolság
■ közlekedési jelzőtábla felismerés
■ nyelv
A kiválasztás és a megjelenítés eltérő módon történik a közép-, ill. a
felsőszintű kijelzőn.
Mértékegység
Nyomja meg a SET/CLR gombot
miközben az oldal megjelenik.
Válassza az angolszász
mértékegység-rendszert (1. egység)
vagy a metrikus mértékegység-
rendszert (3. egység) az állítókerék
forgatásával. Nyomja meg a
SET/CLR gombot az egység
beállításához.Sebesség figyelmeztetés
A sebességre figyelmeztetés
riasztásokat jelenít meg, amikor egy
beállított sebességet túllép.
A sebességfigyelmeztetés
beállításához, nyomja meg a
SET/CLR gombot az oldal
megjelenítésekor. Forgassa el az
állítógyűrűt az érték kiválasztásához.
Nyomja meg a SET/CLR gombot a
sebesség beállításához.
Ha a kiválasztott sebességhatárt túllépi, egy figyelmeztető hangjelzés
szólal meg. Ha be van állítva a
sebesség, akkor a funkció a
Page 106 of 275

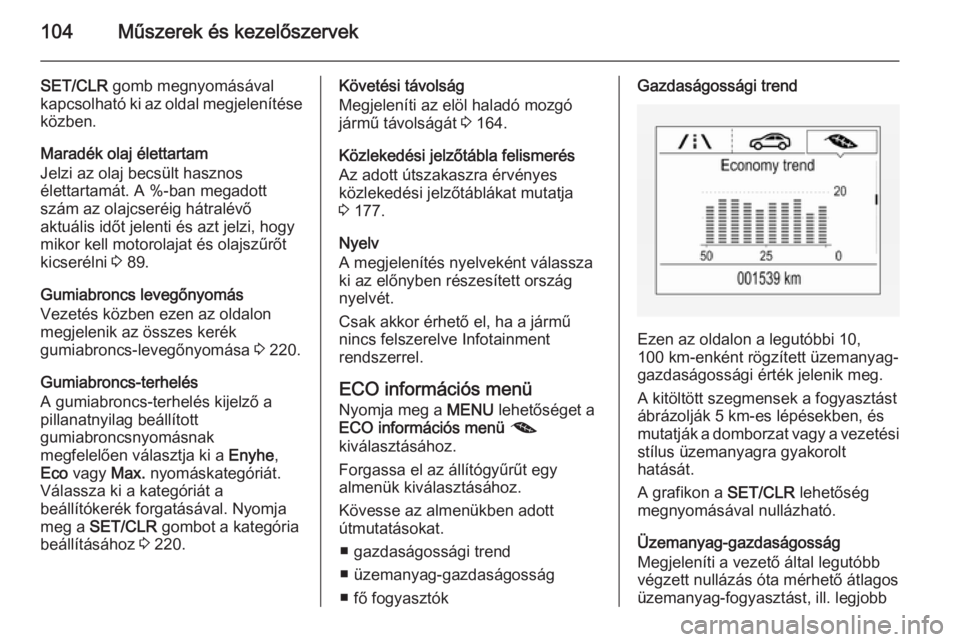

104Műszerek és kezelőszervek
SET/CLR gomb megnyomásával
kapcsolható ki az oldal megjelenítése
közben.
Maradék olaj élettartam
Jelzi az olaj becsült hasznos
élettartamát. A %-ban megadott
szám az olajcseréig hátralévő
aktuális időt jelenti és azt jelzi, hogy
mikor kell motorolajat és olajszűrőt
kicserélni 3 89.
Gumiabroncs levegőnyomás
Vezetés közben ezen az oldalon
megjelenik az összes kerék
gumiabroncs-levegőnyomása 3 220.
Gumiabroncs-terhelés
A gumiabroncs-terhelés kijelző a
pillanatnyilag beállított
gumiabroncsnyomásnak
megfelelően választja ki a Enyhe,
Eco vagy Max. nyomáskategóriát.
Válassza ki a kategóriát a
beállítókerék forgatásával. Nyomja
meg a SET/CLR gombot a kategória
beállításához 3 220.Követési távolság
Megjeleníti az elöl haladó mozgó
jármű távolságát 3 164.
Közlekedési jelzőtábla felismerés
Az adott útszakaszra érvényes
közlekedési jelzőtáblákat mutatja
3 177.
Nyelv
A megjelenítés nyelveként válassza
ki az előnyben részesített ország
nyelvét.
Csak akkor érhető el, ha a jármű
nincs felszerelve Infotainment
rendszerrel.
ECO információs menü Nyomja meg a MENU lehetőséget a
ECO információs menü @
kiválasztásához.
Forgassa el az állítógyűrűt egy
almenük kiválasztásához.
Kövesse az almenükben adott
útmutatásokat.
■ gazdaságossági trend
■ üzemanyag-gazdaságosság
■ fő fogyasztókGazdaságossági trend
Ezen az oldalon a legutóbbi 10,
100 km-enként rögzített üzemanyag-
gazdaságossági érték jelenik meg.
A kitöltött szegmensek a fogyasztást
ábrázolják 5 km-es lépésekben, és
mutatják a domborzat vagy a vezetési
stílus üzemanyagra gyakorolt
hatását.
A grafikon a SET/CLR lehetőség
megnyomásával nullázható.
Üzemanyag-gazdaságosság
Megjeleníti a vezető által legutóbb
végzett nullázás óta mérhető átlagos
üzemanyag-fogyasztást, ill. legjobb
Page 107 of 275

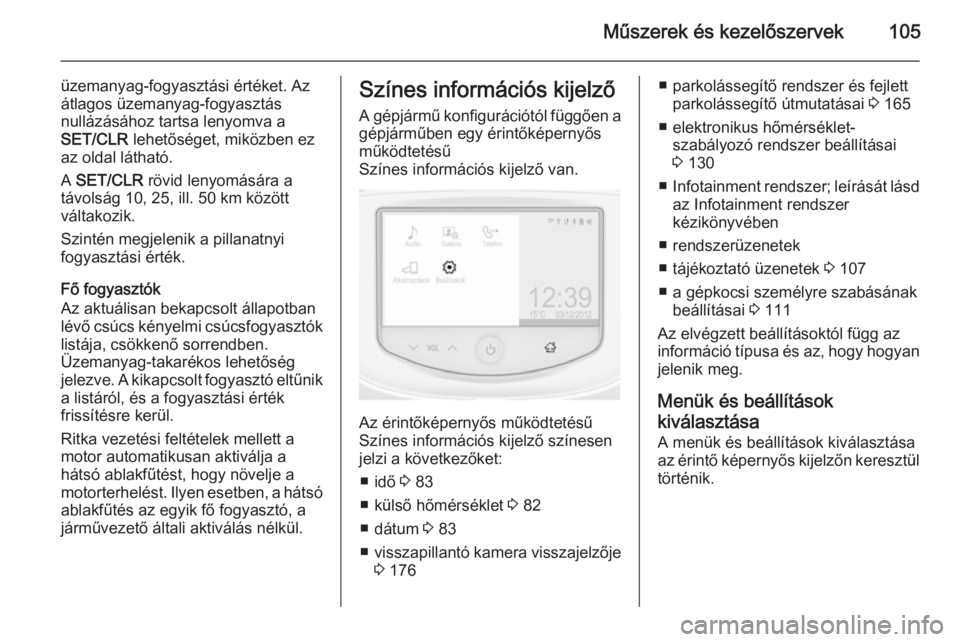

Műszerek és kezelőszervek105
üzemanyag-fogyasztási értéket. Az
átlagos üzemanyag-fogyasztás
nullázásához tartsa lenyomva a
SET/CLR lehetőséget, miközben ez
az oldal látható.
A SET/CLR rövid lenyomására a
távolság 10, 25, ill. 50 km között
váltakozik.
Szintén megjelenik a pillanatnyi
fogyasztási érték.
Fő fogyasztók
Az aktuálisan bekapcsolt állapotban
lévő csúcs kényelmi csúcsfogyasztók
listája, csökkenő sorrendben.
Üzemanyag-takarékos lehetőség
jelezve. A kikapcsolt fogyasztó eltűnik a listáról, és a fogyasztási érték
frissítésre kerül.
Ritka vezetési feltételek mellett a
motor automatikusan aktiválja a
hátsó ablakfűtést, hogy növelje a
motorterhelést. Ilyen esetben, a hátsó
ablakfűtés az egyik fő fogyasztó, a
járművezető általi aktiválás nélkül.Színes információs kijelző
A gépjármű konfigurációtól függően a gépjárműben egy érintőképernyős
működtetésű
Színes információs kijelző van.
Az érintőképernyős működtetésű
Színes információs kijelző színesen
jelzi a következőket:
■ idő 3 83
■ külső hőmérséklet 3 82
■ dátum 3 83
■ visszapillantó kamera visszajelzője
3 176
■ parkolássegítő rendszer és fejlett
parkolássegítő útmutatásai 3 165
■ elektronikus hőmérséklet- szabályozó rendszer beállításai
3 130
■ Infotainment rendszer; leírását lásd
az Infotainment rendszer
kézikönyvében
■ rendszerüzenetek
■ tájékoztató üzenetek 3 107
■ a gépkocsi személyre szabásának beállításai 3 111
Az elvégzett beállításoktól függ az
információ típusa és az, hogy hogyan
jelenik meg.
Menük és beállítások
kiválasztása A menük és beállítások kiválasztása
az érintő képernyős kijelzőn keresztül
történik.
Page 108 of 275

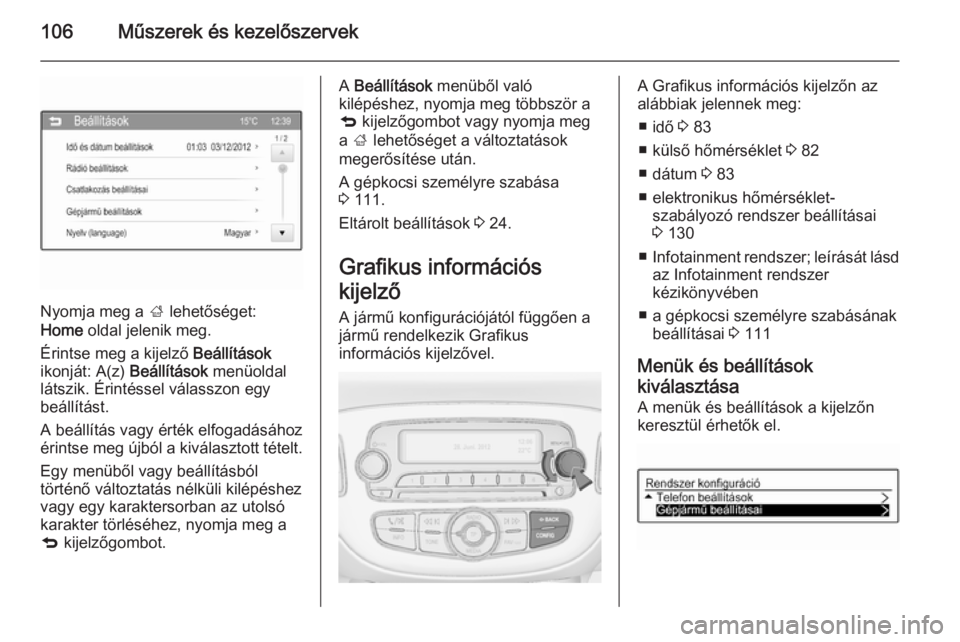

106Műszerek és kezelőszervek
Nyomja meg a ; lehetőséget:
Home oldal jelenik meg.
Érintse meg a kijelző Beállítások
ikonját: A(z) Beállítások menüoldal
látszik. Érintéssel válasszon egy
beállítást.
A beállítás vagy érték elfogadásához érintse meg újból a kiválasztott tételt.
Egy menüből vagy beállításból
történő változtatás nélküli kilépéshez
vagy egy karaktersorban az utolsó
karakter törléséhez, nyomja meg a
q kijelzőgombot.
A Beállítások menüből való
kilépéshez, nyomja meg többször a
q kijelzőgombot vagy nyomja meg
a ; lehetőséget a változtatások
megerősítése után.
A gépkocsi személyre szabása
3 111.
Eltárolt beállítások 3 24.
Grafikus információs
kijelző A jármű konfigurációjától függően a
jármű rendelkezik Grafikus
információs kijelzővel.A Grafikus információs kijelzőn az
alábbiak jelennek meg:
■ idő 3 83
■ külső hőmérséklet 3 82
■ dátum 3 83
■ elektronikus hőmérséklet- szabályozó rendszer beállításai
3 130
■ Infotainment rendszer; leírását lásd
az Infotainment rendszer
kézikönyvében
■ a gépkocsi személyre szabásának beállításai 3 111
Menük és beállítások
kiválasztása
A menük és beállítások a kijelzőn
keresztül érhetők el.
Page 109 of 275

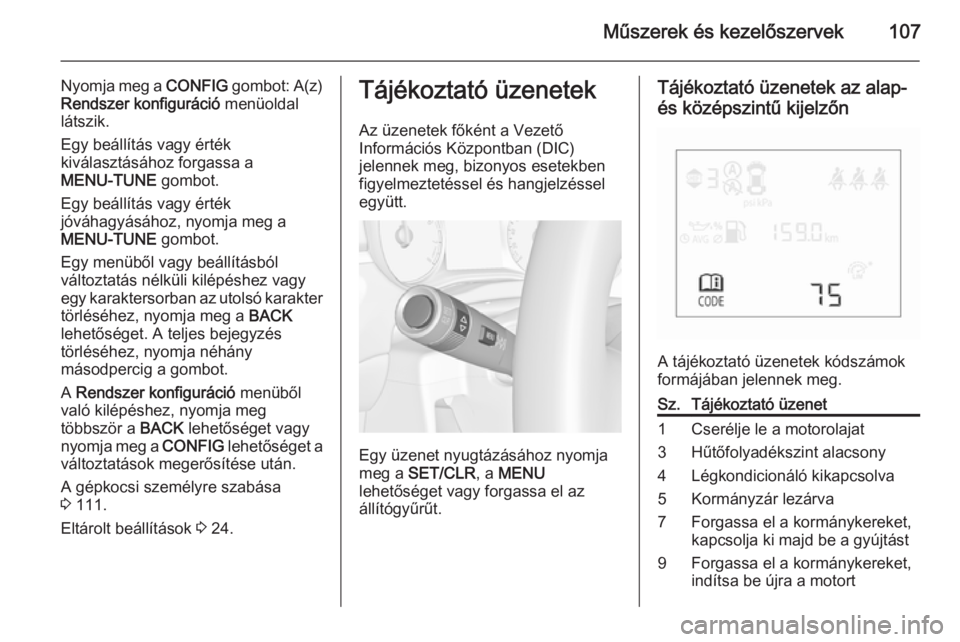

Műszerek és kezelőszervek107
Nyomja meg a CONFIG gombot: A(z)
Rendszer konfiguráció menüoldal
látszik.
Egy beállítás vagy érték
kiválasztásához forgassa a
MENU-TUNE gombot.
Egy beállítás vagy érték
jóváhagyásához, nyomja meg a
MENU-TUNE gombot.
Egy menüből vagy beállításból
változtatás nélküli kilépéshez vagy
egy karaktersorban az utolsó karakter törléséhez, nyomja meg a BACK
lehetőséget. A teljes bejegyzés törléséhez, nyomja néhány
másodpercig a gombot.
A Rendszer konfiguráció menüből
való kilépéshez, nyomja meg
többször a BACK lehetőséget vagy
nyomja meg a CONFIG lehetőséget a
változtatások megerősítése után.
A gépkocsi személyre szabása
3 111.
Eltárolt beállítások 3 24.Tájékoztató üzenetek
Az üzenetek főként a Vezető
Információs Központban (DIC)
jelennek meg, bizonyos esetekben
figyelmeztetéssel és hangjelzéssel
együtt.
Egy üzenet nyugtázásához nyomja
meg a SET/CLR , a MENU
lehetőséget vagy forgassa el az
állítógyűrűt.
Tájékoztató üzenetek az alap-
és középszintű kijelzőn
A tájékoztató üzenetek kódszámok
formájában jelennek meg.
Sz.Tájékoztató üzenet1Cserélje le a motorolajat3Hűtőfolyadékszint alacsony4Légkondicionáló kikapcsolva5Kormányzár lezárva7Forgassa el a kormánykereket,
kapcsolja ki majd be a gyújtást9Forgassa el a kormánykereket,
indítsa be újra a motort
Page 110 of 275

108Műszerek és kezelőszervek
Sz.Tájékoztató üzenet12A gépkocsi túl van terhelve13A kompresszor túlmelegedett15A középső, harmadik féklámpa
meghibásodott16A féklámpa meghibásodott17A fényszóró szintszabályozás
meghibásodott18Bal oldali tompított fényszóró
meghibásodott19Hátsó ködlámpa meghibáso‐
dott20Jobb oldali tompított fényszóró
meghibásodott21Bal oldali helyzetjelző meghibá‐
sodott22Jobb oldali helyzetjelző meghi‐
básodott23Tolatólámpa meghibásodott24Rendszámtábla-világítás
meghibásodott25Bal első irányjelző meghibáso‐
dottSz.Tájékoztató üzenet26Bal hátsó irányjelző meghibá‐
sodott27Jobb első irányjelző meghibá‐
sodott28Jobb hátsó irányjelző meghibá‐
sodott29Ellenőrizze az utánfutó féklám‐
páját30Ellenőrizze az utánfutó tolató‐
lámpáját31Ellenőrizze az utánfutó bal
oldali irányjelző lámpáját32Ellenőrizze az utánfutó jobb
oldali irányjelző lámpáját33Ellenőrizze az utánfutó ködlám‐
páját34Ellenőrizze az utánfutó hátsó
lámpáját35Cserélje ki a rádiófrekvenciás
távirányító elemét48Tisztítsa meg az oldalsó vakfolt riasztó rendszertSz.Tájékoztató üzenet49A sávelhagyásra figyelmeztető
rendszer nem működik53Húzza meg a tanksapkát54Víz van a dízel üzemanyag-
szűrőben55A dízel részecskeszűrő megtelt
3 14456Gumiabroncs levegőnyomás
eltérés az első tengelyen57Gumiabroncs levegőnyomás
eltérés a hátsó tengelyen58A rendszer TPMS érzékelők
nélküli kereket észlelt59Nyissa ki majd zárja be a veze‐
tőoldali ablakot60Nyissa ki majd zárja be az első
utasoldali ablakot65Lopási kísérlet történt66Javíttassa meg a riasztóberen‐
dezést67Javíttassa meg a kormányzárat68Javíttassa meg a szervokor‐
mányt
Page 111 of 275

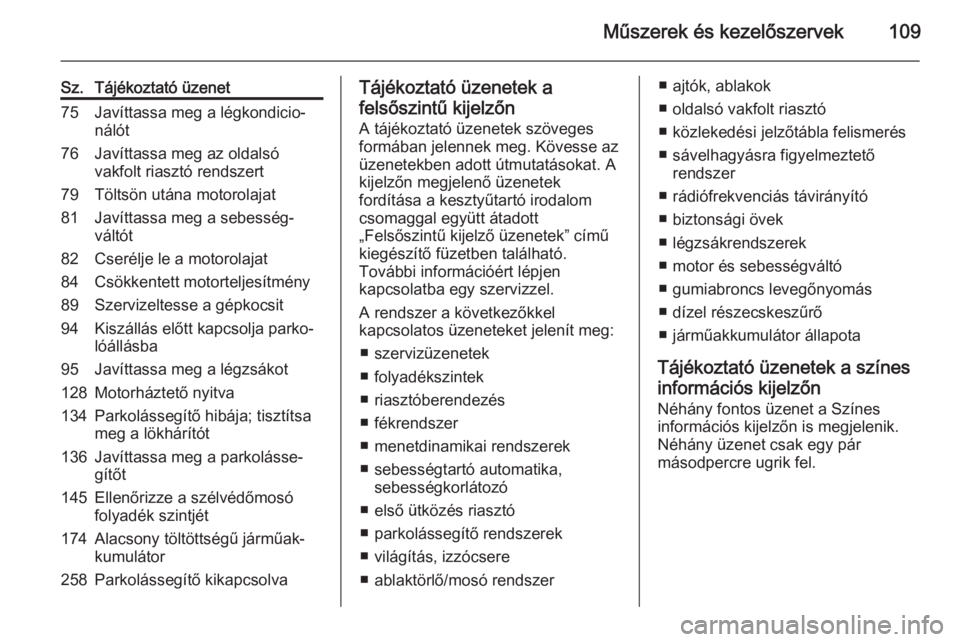

Műszerek és kezelőszervek109
Sz.Tájékoztató üzenet75Javíttassa meg a légkondicio‐
nálót76Javíttassa meg az oldalsó
vakfolt riasztó rendszert79Töltsön utána motorolajat81Javíttassa meg a sebesség‐
váltót82Cserélje le a motorolajat84Csökkentett motorteljesítmény89Szervizeltesse a gépkocsit94Kiszállás előtt kapcsolja parko‐
lóállásba95Javíttassa meg a légzsákot128Motorháztető nyitva134Parkolássegítő hibája; tisztítsa
meg a lökhárítót136Javíttassa meg a parkolásse‐
gítőt145Ellenőrizze a szélvédőmosó
folyadék szintjét174Alacsony töltöttségű járműak‐
kumulátor258Parkolássegítő kikapcsolvaTájékoztató üzenetek a
felsőszintű kijelzőn A tájékoztató üzenetek szöveges
formában jelennek meg. Kövesse az
üzenetekben adott útmutatásokat. A
kijelzőn megjelenő üzenetek
fordítása a kesztyűtartó irodalom
csomaggal együtt átadott
„Felsőszintű kijelző üzenetek” című
kiegészítő füzetben található.
További információért lépjen
kapcsolatba egy szervizzel.
A rendszer a következőkkel
kapcsolatos üzeneteket jelenít meg:
■ szervizüzenetek
■ folyadékszintek
■ riasztóberendezés
■ fékrendszer
■ menetdinamikai rendszerek
■ sebességtartó automatika, sebességkorlátozó
■ első ütközés riasztó
■ parkolássegítő rendszerek
■ világítás, izzócsere
■ ablaktörlő/mosó rendszer■ ajtók, ablakok
■ oldalsó vakfolt riasztó
■ közlekedési jelzőtábla felismerés
■ sávelhagyásra figyelmeztető rendszer
■ rádiófrekvenciás távirányító
■ biztonsági övek
■ légzsákrendszerek
■ motor és sebességváltó
■ gumiabroncs levegőnyomás
■ dízel részecskeszűrő
■ járműakkumulátor állapota
Tájékoztató üzenetek a színes
információs kijelzőn
Néhány fontos üzenet a Színes
információs kijelzőn is megjelenik.
Néhány üzenet csak egy pár
másodpercre ugrik fel.
Page 112 of 275

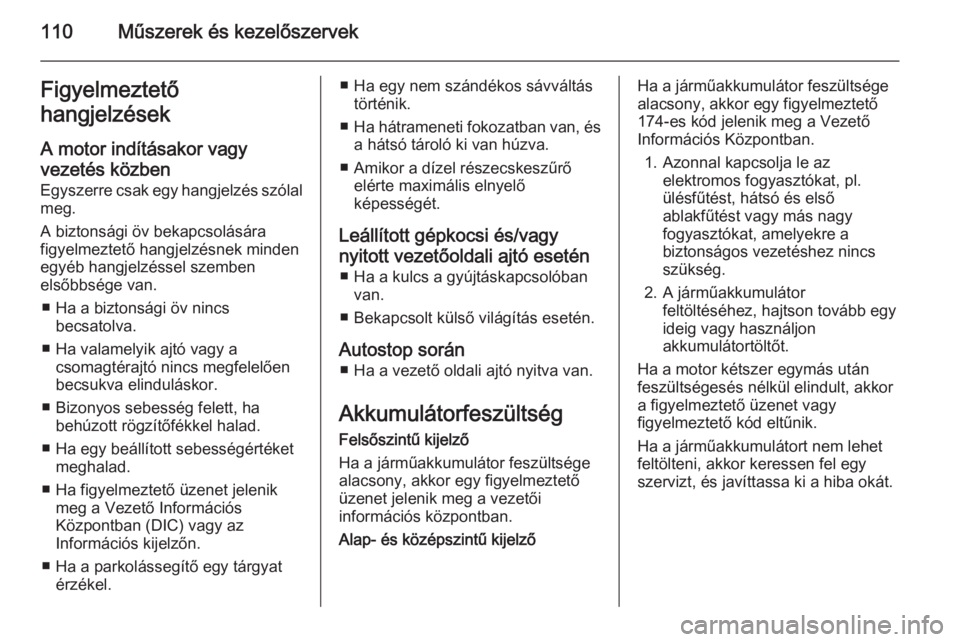

110Műszerek és kezelőszervekFigyelmeztető
hangjelzések
A motor indításakor vagy
vezetés közben
Egyszerre csak egy hangjelzés szólal
meg.
A biztonsági öv bekapcsolására
figyelmeztető hangjelzésnek minden
egyéb hangjelzéssel szemben
elsőbbsége van.
■ Ha a biztonsági öv nincs becsatolva.
■ Ha valamelyik ajtó vagy a csomagtérajtó nincs megfelelően
becsukva elinduláskor.
■ Bizonyos sebesség felett, ha behúzott rögzítőfékkel halad.
■ Ha egy beállított sebességértéket meghalad.
■ Ha figyelmeztető üzenet jelenik meg a Vezető Információs
Központban (DIC) vagy az
Információs kijelzőn.
■ Ha a parkolássegítő egy tárgyat érzékel.■ Ha egy nem szándékos sávváltástörténik.
■ Ha hátrameneti fokozatban van, és
a hátsó tároló ki van húzva.
■ Amikor a dízel részecskeszűrő elérte maximális elnyelő
képességét.
Leállított gépkocsi és/vagy
nyitott vezetőoldali ajtó esetén ■ Ha a kulcs a gyújtáskapcsolóban van.
■ Bekapcsolt külső világítás esetén.
Autostop során ■ Ha a vezető oldali ajtó nyitva van.
Akkumulátorfeszültség Felsőszintű kijelző
Ha a járműakkumulátor feszültsége
alacsony, akkor egy figyelmeztető
üzenet jelenik meg a vezetői
információs központban.
Alap- és középszintű kijelzőHa a járműakkumulátor feszültsége
alacsony, akkor egy figyelmeztető
174-es kód jelenik meg a Vezető
Információs Központban.
1. Azonnal kapcsolja le az elektromos fogyasztókat, pl.
ülésfűtést, hátsó és első
ablakfűtést vagy más nagy
fogyasztókat, amelyekre a
biztonságos vezetéshez nincs
szükség.
2. A járműakkumulátor feltöltéséhez, hajtson tovább egy
ideig vagy használjon
akkumulátortöltőt.
Ha a motor kétszer egymás után
feszültségesés nélkül elindult, akkor
a figyelmeztető üzenet vagy
figyelmeztető kód eltűnik.
Ha a járműakkumulátort nem lehet
feltölteni, akkor keressen fel egy
szervizt, és javíttassa ki a hiba okát.
