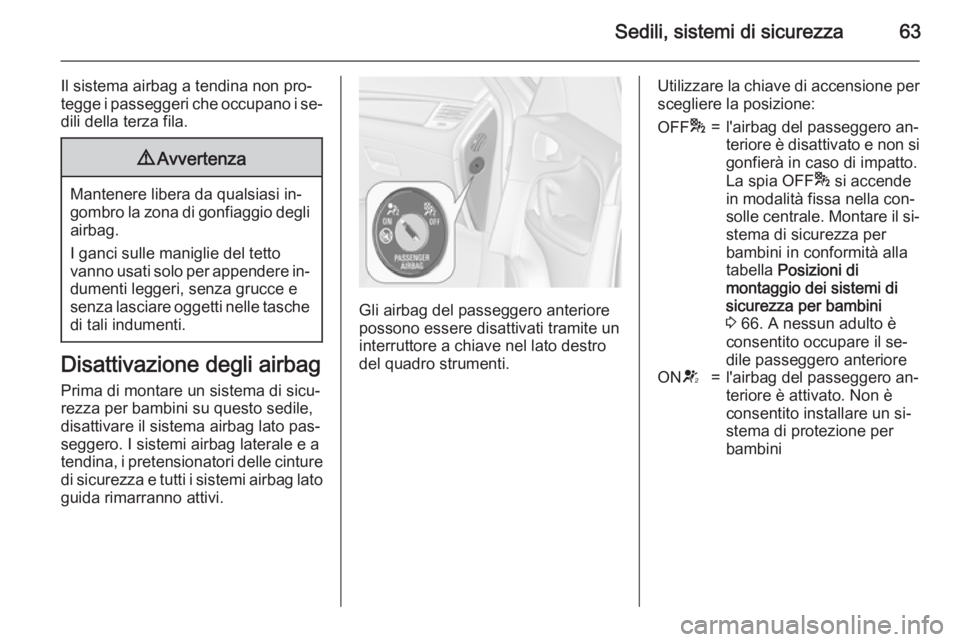

Sedili, sistemi di sicurezza63
Il sistema airbag a tendina non pro‐
tegge i passeggeri che occupano i se‐
dili della terza fila.9 Avvertenza
Mantenere libera da qualsiasi in‐
gombro la zona di gonfiaggio degli airbag.
I ganci sulle maniglie del tetto
vanno usati solo per appendere in‐ dumenti leggeri, senza grucce e
senza lasciare oggetti nelle tasche
di tali indumenti.
Disattivazione degli airbag
Prima di montare un sistema di sicu‐
rezza per bambini su questo sedile,
disattivare il sistema airbag lato pas‐
seggero. I sistemi airbag laterale e a
tendina, i pretensionatori delle cinture di sicurezza e tutti i sistemi airbag lato
guida rimarranno attivi.
Gli airbag del passeggero anteriore
possono essere disattivati tramite un
interruttore a chiave nel lato destro
del quadro strumenti.
Utilizzare la chiave di accensione per scegliere la posizione:OFF *=l'airbag del passeggero an‐
teriore è disattivato e non si
gonfierà in caso di impatto.
La spia OFF * si accende
in modalità fissa nella con‐
solle centrale. Montare il si‐ stema di sicurezza per
bambini in conformità alla
tabella Posizioni di
montaggio dei sistemi di
sicurezza per bambini
3 66. A nessun adulto è
consentito occupare il se‐
dile passeggero anterioreON V=l'airbag del passeggero an‐
teriore è attivato. Non è
consentito installare un si‐
stema di protezione per
bambini

64Sedili, sistemi di sicurezza9Pericolo
Rischio di lesioni mortali se un
bambino usa un sistema di sicu‐
rezza sul sedile del passeggero
anteriore con airbag attivato.
Rischio di lesioni mortali se un
adulto siede sul sedile del passeg‐ gero anteriore con airbag disatti‐
vato.
Se la spia di controllo ON V
si illu‐
mina per circa 60 secondi dopo l'ac‐ censione del quadro, il sistema airbag
del passeggero anteriore si gonfierà
in caso di scontro.
Se entrambe le spie si accendono
contemporaneamente, significa che
c'è una disfunzione nel sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a nes‐
suno di occupare il sedile passeggero anteriore. Rivolgersi immediata‐
mente a un'officina.
Modificare lo stato solo dopo aver ar‐ restato il veicolo e disinserito l'accen‐
sione.
Lo stato viene mantenuto fino alla
successiva modifica.
Spia per la disattivazione degli airbag
3 118.Sistemi di sicurezza per
bambini
Consigliamo il sistema di sicurezza
Opel per bambini, che è stato predi‐
sposto appositamente per il veicolo.
Quando si impiega un sistema di si‐
curezza per bambini, osservare le se‐ guenti istruzioni d'uso e di montaggio
e quelle in dotazione del sistema di
sicurezza stesso.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.9 Avvertenza
Se si usa un sistema di sicurezza
per bambini sul sedile del passeg‐ gero anteriore, i sistemi airbag delsedile devono essere disattivati. In

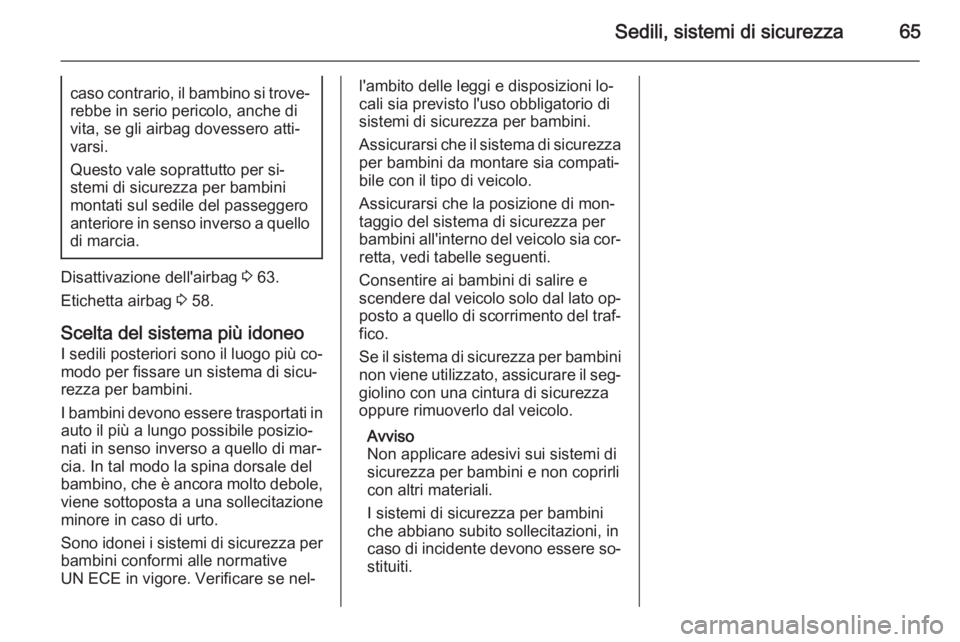

Sedili, sistemi di sicurezza65caso contrario, il bambino si trove‐rebbe in serio pericolo, anche divita, se gli airbag dovessero atti‐
varsi.
Questo vale soprattutto per si‐
stemi di sicurezza per bambini
montati sul sedile del passeggero
anteriore in senso inverso a quello
di marcia.
Disattivazione dell'airbag 3 63.
Etichetta airbag 3 58.
Scelta del sistema più idoneo I sedili posteriori sono il luogo più co‐
modo per fissare un sistema di sicu‐
rezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di mar‐
cia. In tal modo la spina dorsale del
bambino, che è ancora molto debole,
viene sottoposta a una sollecitazione
minore in caso di urto.
Sono idonei i sistemi di sicurezza per
bambini conformi alle normative
UN ECE in vigore. Verificare se nel‐
l'ambito delle leggi e disposizioni lo‐
cali sia previsto l'uso obbligatorio di
sistemi di sicurezza per bambini.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.
Assicurarsi che la posizione di mon‐
taggio del sistema di sicurezza per
bambini all'interno del veicolo sia cor‐ retta, vedi tabelle seguenti.
Consentire ai bambini di salire e
scendere dal veicolo solo dal lato op‐ posto a quello di scorrimento del traf‐fico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il seg‐
giolino con una cintura di sicurezza
oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere so‐
stituiti.

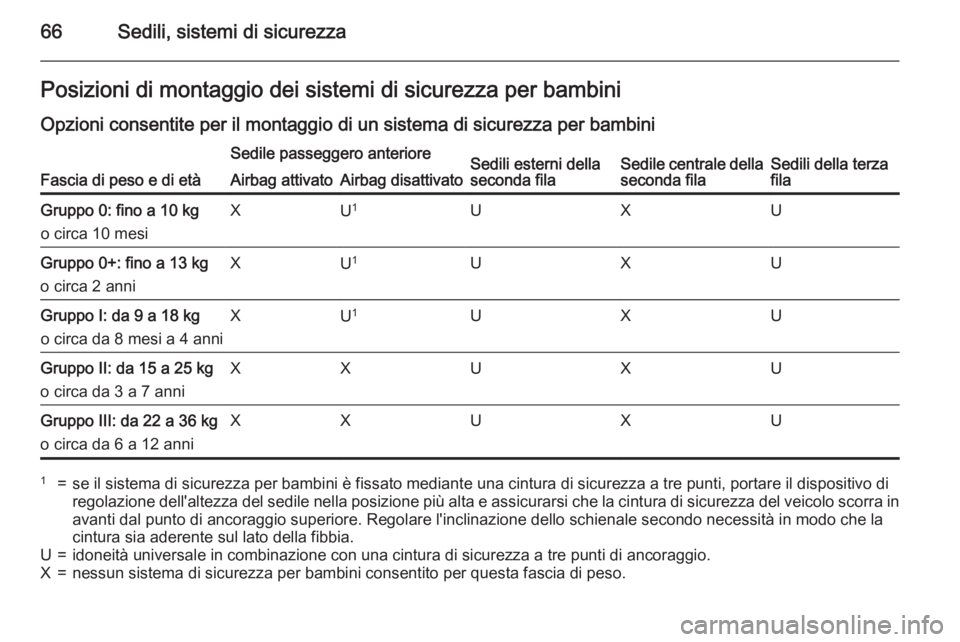

66Sedili, sistemi di sicurezzaPosizioni di montaggio dei sistemi di sicurezza per bambiniOpzioni consentite per il montaggio di un sistema di sicurezza per bambini
Fascia di peso e di età
Sedile passeggero anterioreSedili esterni della
seconda filaSedile centrale della seconda filaSedili della terza
filaAirbag attivatoAirbag disattivatoGruppo 0: fino a 10 kg
o circa 10 mesiXU 1UXUGruppo 0+: fino a 13 kg
o circa 2 anniXU 1UXUGruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniXU 1UXUGruppo II: da 15 a 25 kg
o circa da 3 a 7 anniXXUXUGruppo III: da 22 a 36 kg
o circa da 6 a 12 anniXXUXU1=se il sistema di sicurezza per bambini è fissato mediante una cintura di sicurezza a tre punti, portare il dispositivo di
regolazione dell'altezza del sedile nella posizione più alta e assicurarsi che la cintura di sicurezza del veicolo scorra in avanti dal punto di ancoraggio superiore. Regolare l'inclinazione dello schienale secondo necessità in modo che la
cintura sia aderente sul lato della fibbia.U=idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggio.X=nessun sistema di sicurezza per bambini consentito per questa fascia di peso.

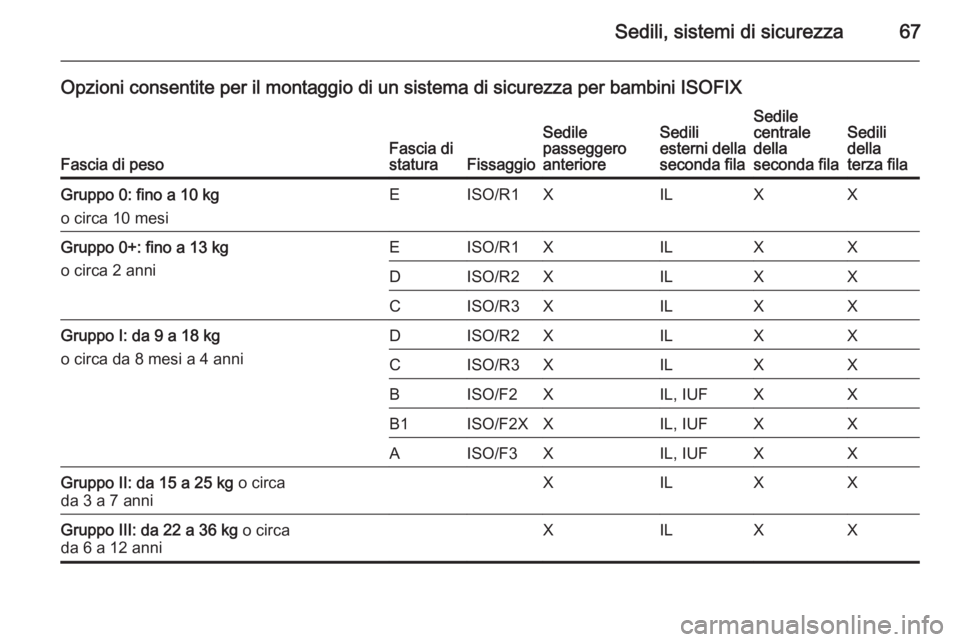

Sedili, sistemi di sicurezza67
Opzioni consentite per il montaggio di un sistema di sicurezza per bambini ISOFIX
Fascia di pesoFascia distaturaFissaggio
Sedile
passeggero
anterioreSedili
esterni della
seconda filaSedile
centrale
della
seconda filaSedili
della
terza filaGruppo 0: fino a 10 kg
o circa 10 mesiEISO/R1XILXXGruppo 0+: fino a 13 kg
o circa 2 anniEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXGruppo II: da 15 a 25 kg o circa
da 3 a 7 anniXILXXGruppo III: da 22 a 36 kg o circa
da 6 a 12 anniXILXX

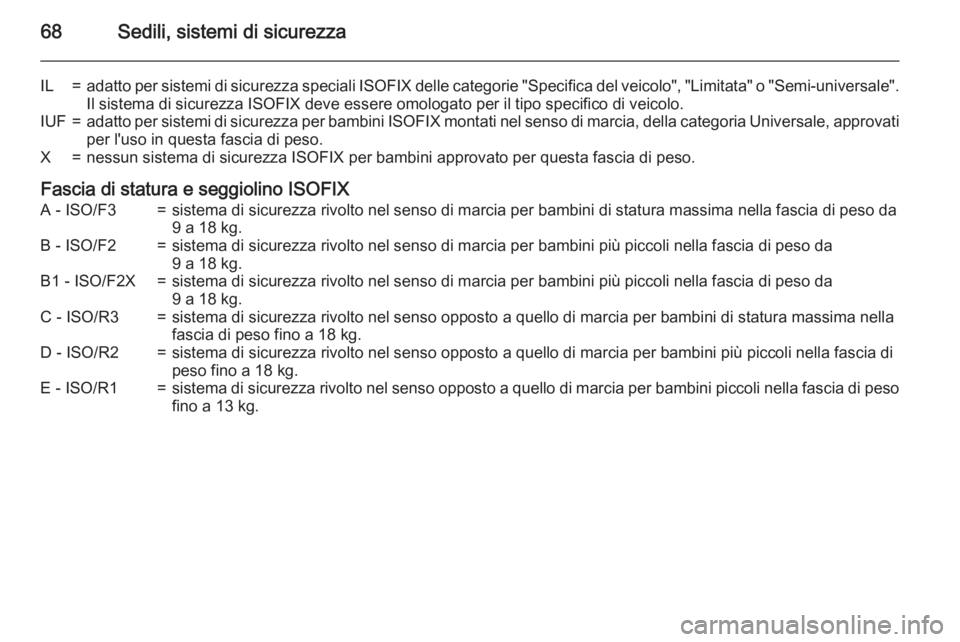

68Sedili, sistemi di sicurezza
IL=adatto per sistemi di sicurezza speciali ISOFIX delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale".
Il sistema di sicurezza ISOFIX deve essere omologato per il tipo specifico di veicolo.IUF=adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, approvati
per l'uso in questa fascia di peso.X=nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso.
Fascia di statura e seggiolino ISOFIX
A - ISO/F3=sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da 9 a 18 kg.B - ISO/F2=sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kg.B1 - ISO/F2X=sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kg.C - ISO/R3=sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kg.D - ISO/R2=sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di
peso fino a 18 kg.E - ISO/R1=sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kg.

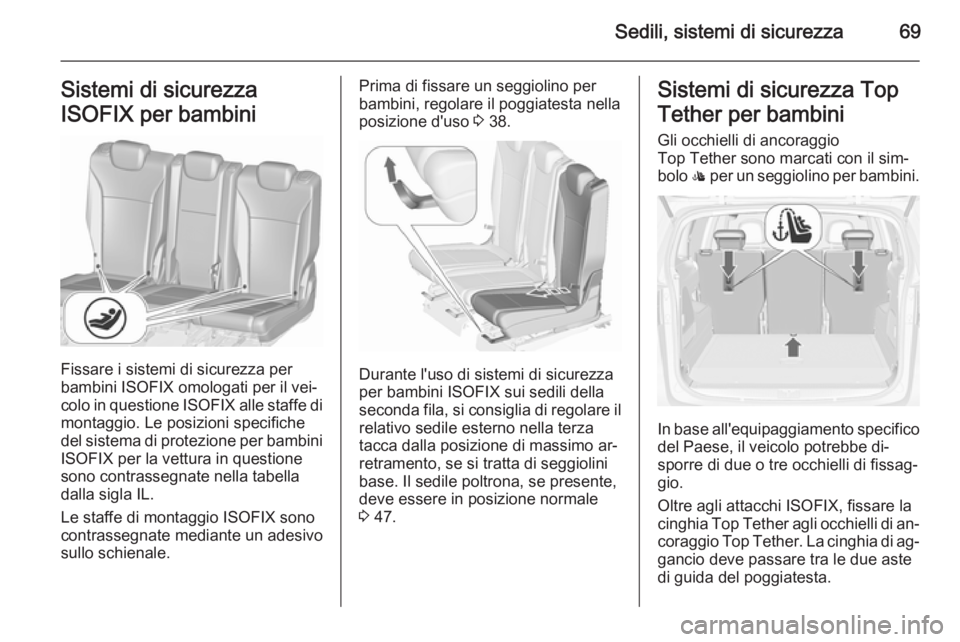

Sedili, sistemi di sicurezza69Sistemi di sicurezza
ISOFIX per bambini
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il vei‐ colo in questione ISOFIX alle staffe di
montaggio. Le posizioni specifiche
del sistema di protezione per bambini
ISOFIX per la vettura in questione
sono contrassegnate nella tabella
dalla sigla IL.
Le staffe di montaggio ISOFIX sono contrassegnate mediante un adesivo
sullo schienale.
Prima di fissare un seggiolino per
bambini, regolare il poggiatesta nella
posizione d'uso 3 38.
Durante l'uso di sistemi di sicurezza
per bambini ISOFIX sui sedili della seconda fila, si consiglia di regolare il relativo sedile esterno nella terza
tacca dalla posizione di massimo ar‐ retramento, se si tratta di seggiolini
base. Il sedile poltrona, se presente,
deve essere in posizione normale
3 47.
Sistemi di sicurezza Top
Tether per bambini Gli occhielli di ancoraggio
Top Tether sono marcati con il sim‐
bolo : per un seggiolino per bambini.
In base all'equipaggiamento specifico
del Paese, il veicolo potrebbe di‐sporre di due o tre occhielli di fissag‐
gio.
Oltre agli attacchi ISOFIX, fissare la
cinghia Top Tether agli occhielli di an‐
coraggio Top Tether. La cinghia di ag‐
gancio deve passare tra le due aste
di guida del poggiatesta.

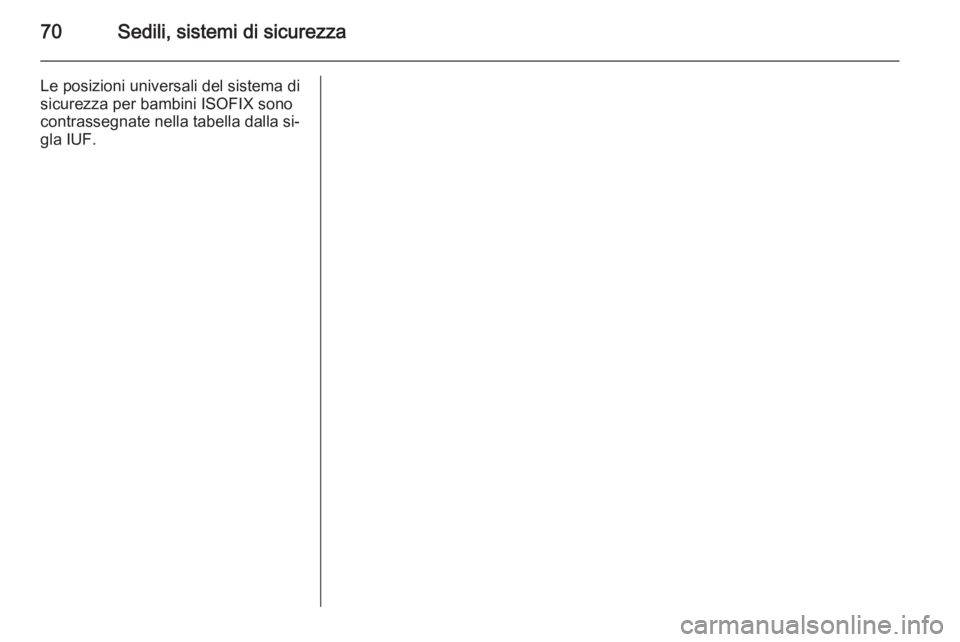

70Sedili, sistemi di sicurezza
Le posizioni universali del sistema di
sicurezza per bambini ISOFIX sono contrassegnate nella tabella dalla si‐
gla IUF.
