2015.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

Strumenti e comandi111Spie, strumenti e
indicatori
Quadro strumenti
In alcuni modelli, inserendo l'accen‐
sione, gli indicatori degli strumenti ef‐
fettuano un check di controllo, muo‐
vendosi brevemente fino all'arresto.
Tachimetro
Indica la velocità del veicolo.
Contachilometri
La riga inferiore indica la distanza re‐ gistrata in km.
Contachilometri parziale La riga superiore riporta la distanza
registrata dall'ultimo azzeramento.
Per reimpostare, premere il pulsante
SET/CLR sulla leva degli indicatore di
direzione per alcuni secondi 3 125.
Alcune versioni sono equipaggiate con una manopola di azzeramento tra
il tachimetro e il Driver Information
Center: per azzerare tenere premuta
la manopola per alcuni secondi con il
quadro acceso.
Il contachilometri parziale conta fino
ad una distanza di 2000 chilometri e riparte poi da 0.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.

112Strumenti e comandiAttenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Indica il livello del carburante o la
pressione del gas nel serbatoio, a se‐
conda della modalità di funziona‐
mento.
Se il livello nel serbatoio è basso, si
accende la spia i. Se la spia lam‐
peggia, è necessario fare riforni‐
mento immediatamente.
Durante il funzionamento a gas li‐
quido, il sistema passa automatica‐
mente al funzionamento a benzina
quando i serbatoi del gas sono vuoti
3 112.
Non svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoiospecificata.Selettore del carburante
Funzionamento a metano
Premere Y per passare dal funziona‐
mento a benzina e quello a metano e
viceversa. Lo stato del LED 1 mo‐
stra l'attuale modalità di funziona‐
mento.
1 spento=funzionamento a
metano1 acceso=funzionamento a
benzina1 lampeggia=commutazione im‐
possibile, un tipo di
carburante è esau‐
rito

Strumenti e comandi113
Quando il serbatoio del metano è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
metano 3 225.
Funzionamento a gas liquido
Premere LPG
per passare dal funzio‐
namento a benzina e quello a gas li‐
quido e viceversa. Lo stato del LED
1 mostra l'attuale modalità di funzio‐
namento.
1 spento=funzionamento a
benzina1 acceso=funzionamento a
gas liquido1 lampeggia=commutazione im‐
possibile, un tipo di
carburante è esau‐
rito
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
gas liquido 3 223.
Indicatore della
temperatura del liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
settore sinistro=temperatura di
esercizio del mo‐
tore non ancora
raggiuntasettore centrale=temperatura di
esercizio normalesettore destro=temperatura
troppo alta

114Strumenti e comandiAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.
Sul Visualizzatore Deluxe Combi, la
durata residua dell'olio viene visualiz‐ zata nel Menu informazioni veicolo .
Nel Visualizzatore Standard la durata
residua dell'olio motore viene visua‐
lizzata dalla spia I, quindi ad accen‐
sione inserita e motore spento.
Il menu e la funzione possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
Per visualizzare la durata residua del‐ l'olio motore:Premere MENU per selezionare
Menu informazioni veicolo .
Ruotare la manopola di regolazione
per selezionare Vita utile residua olio .
Per consentire un funzionamento cor‐
retto, il sistema deve essere resettato ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Premere il pulsante SET/CLR per az‐
zerare il sistema. Pertanto, l'accen‐
sione deve essere inserita e il motore
spento.

Strumenti e comandi115
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel Driver Information Centre viene vi‐
sualizzato Sostituire l'olio motore al
più presto o un codice di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐
giunto per primo).
Driver Information Centre 3 125.
Informazioni di manutenzione 3 287.
Spie Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di funzionalità.I colori delle spie significano:rosso=pericolo, segnalazione im‐portantegiallo=avvertenza, informazioni,
guastoverde=conferma di attivazioneblu=conferma di attivazionebianco=conferma di attivazione

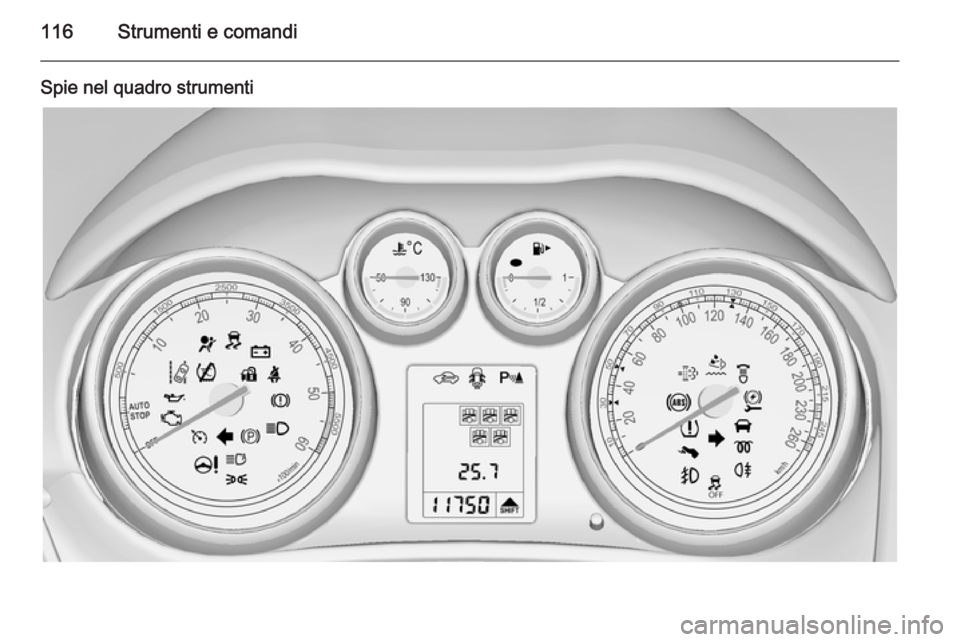

116Strumenti e comandi
Spie nel quadro strumenti

Strumenti e comandi117
Spie nella consolle centrale
Indicatore di direzioneIl simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggia
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno de‐ gli indicatori di direzione o al rispettivo
fusibile, guasto all'indicatore di dire‐
zione del rimorchio.
Sostituzione delle lampadine 3 247,
fusibili 3 256.
Indicatori di direzione 3 152.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata X per il sedile del conducente o del
passeggero anteriore si accende o
lampeggia in rosso.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggia
Dopo aver avviato il motore per un massimo di 100 secondi finché la cin‐
tura di sicurezza non viene allacciata.Allacciare la cintura di sicurezza
3 54.
Segnalazione di cintura di
sicurezza posteriore non allacciata
I simboli > o X del Driver Information
Centre lampeggiano o si accendono.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi finché la cintura
di sicurezza sia stata allacciata.
Se la cintura di un sedile viene allac‐
ciata durante la guida:

118Strumenti e comandi
Lampeggia
Dopo la partenza, se la cintura di si‐
curezza non è allacciata.
Allacciare la cintura di sicurezza
3 54.
Airbag e pretensionatori
delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, significa che c'è una disfun‐
zione nel sistema degli airbag. Rivol‐
gersi ad un'officina. Gli airbag e i pre‐ tensionatori delle cinture di sicurezza
potrebbero non attivarsi in caso di in‐
cidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 53, 3 58.
Disattivazione degli airbag
ON V si accende in giallo.
Si accende per circa 60 secondi dopo
l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
OFF * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 63.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale
per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. Il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐ gersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
