2015.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

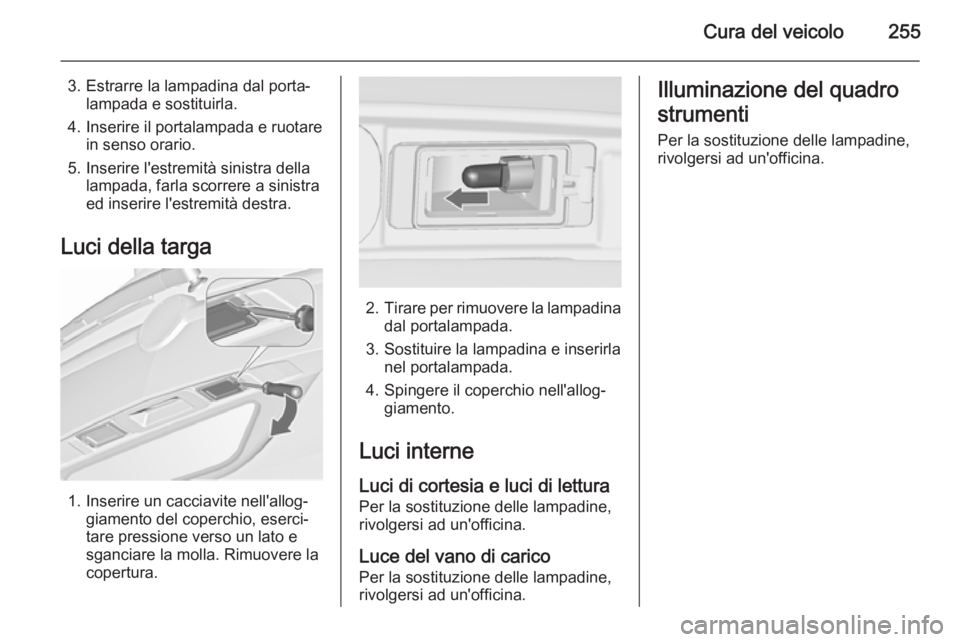

Cura del veicolo255
3. Estrarre la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla. Rimuovere la
copertura.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire la lampadina e inserirla nel portalampada.
4. Spingere il coperchio nell'allog‐ giamento.
Luci interne
Luci di cortesia e luci di lettura Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

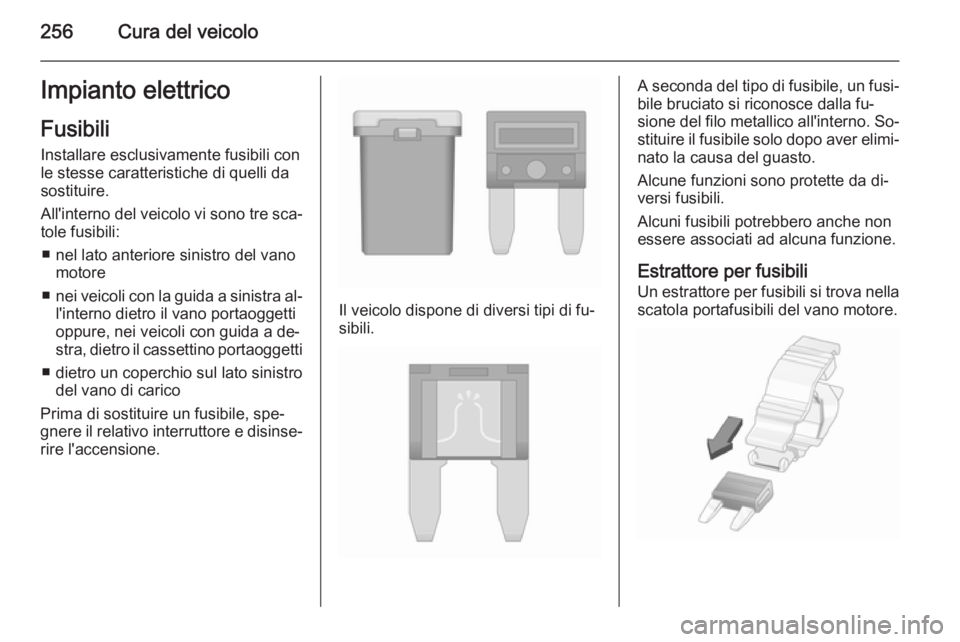

256Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole fusibili:
■ nel lato anteriore sinistro del vano motore
■ nei veicoli con la guida a sinistra al‐
l'interno dietro il vano portaoggetti
oppure, nei veicoli con guida a de‐
stra, dietro il cassettino portaoggetti
■ dietro un coperchio sul lato sinistro del vano di carico
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.

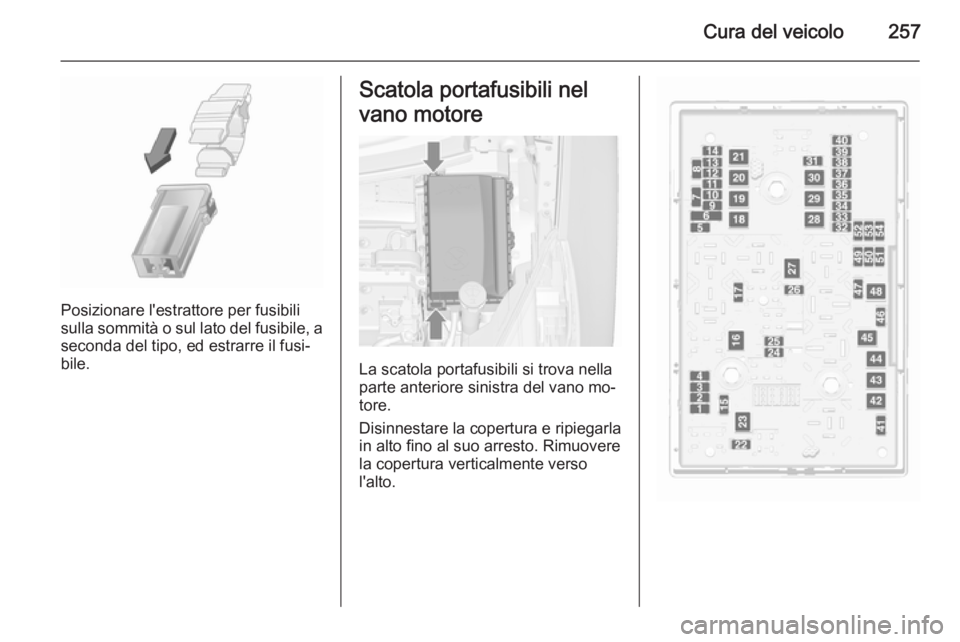

Cura del veicolo257
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.

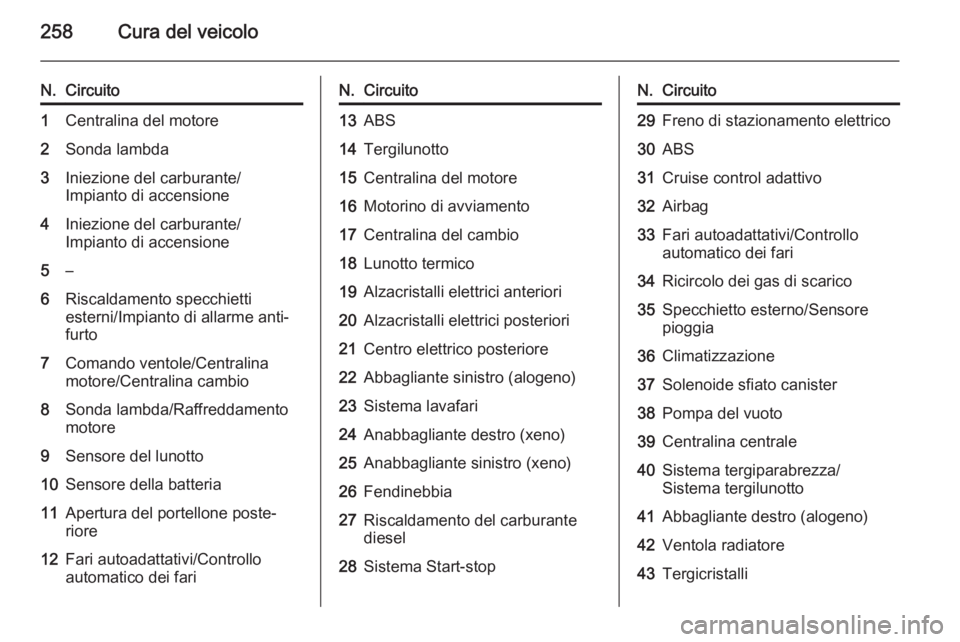

258Cura del veicolo
N.Circuito1Centralina del motore2Sonda lambda3Iniezione del carburante/
Impianto di accensione4Iniezione del carburante/
Impianto di accensione5–6Riscaldamento specchietti
esterni/Impianto di allarme anti‐
furto7Comando ventole/Centralina
motore/Centralina cambio8Sonda lambda/Raffreddamento
motore9Sensore del lunotto10Sensore della batteria11Apertura del portellone poste‐
riore12Fari autoadattativi/Controllo
automatico dei fariN.Circuito13ABS14Tergilunotto15Centralina del motore16Motorino di avviamento17Centralina del cambio18Lunotto termico19Alzacristalli elettrici anteriori20Alzacristalli elettrici posteriori21Centro elettrico posteriore22Abbagliante sinistro (alogeno)23Sistema lavafari24Anabbagliante destro (xeno)25Anabbagliante sinistro (xeno)26Fendinebbia27Riscaldamento del carburante
diesel28Sistema Start-stopN.Circuito29Freno di stazionamento elettrico30ABS31Cruise control adattivo32Airbag33Fari autoadattativi/Controllo
automatico dei fari34Ricircolo dei gas di scarico35Specchietto esterno/Sensore
pioggia36Climatizzazione37Solenoide sfiato canister38Pompa del vuoto39Centralina centrale40Sistema tergiparabrezza/
Sistema tergilunotto41Abbagliante destro (alogeno)42Ventola radiatore43Tergicristalli

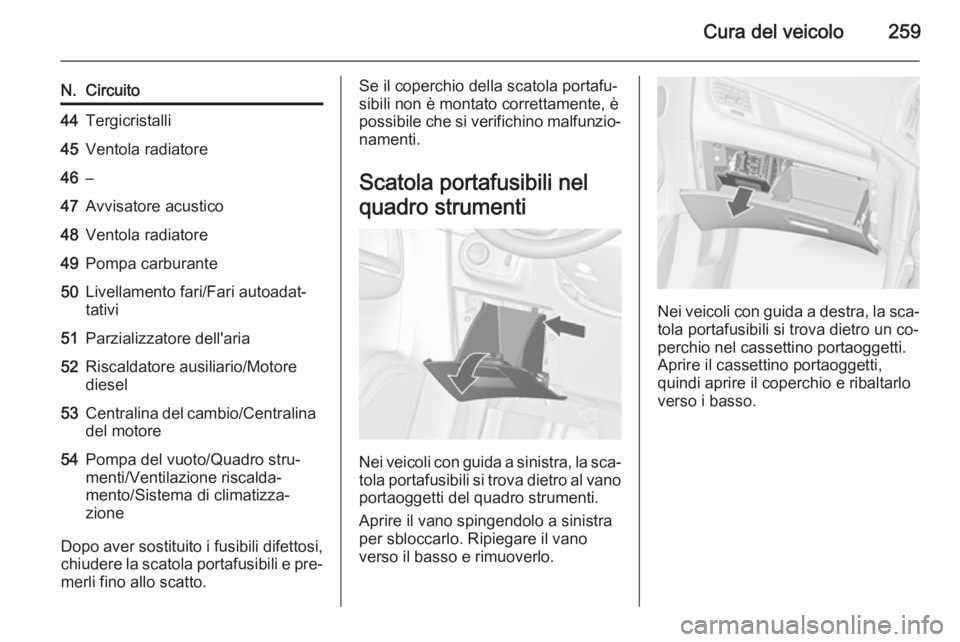

Cura del veicolo259
N.Circuito44Tergicristalli45Ventola radiatore46–47Avvisatore acustico48Ventola radiatore49Pompa carburante50Livellamento fari/Fari autoadat‐
tativi51Parzializzatore dell'aria52Riscaldatore ausiliario/Motore
diesel53Centralina del cambio/Centralina
del motore54Pompa del vuoto/Quadro stru‐
menti/Ventilazione riscalda‐
mento/Sistema di climatizza‐
zione
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐ namenti.
Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.
Aprire il vano spingendolo a sinistra
per sbloccarlo. Ripiegare il vano
verso il basso e rimuoverlo.
Nei veicoli con guida a destra, la sca‐
tola portafusibili si trova dietro un co‐
perchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti,
quindi aprire il coperchio e ribaltarlo
verso i basso.

260Cura del veicolo
N.Circuito1Controllo automatico della velo‐
cità di crociera/Limitatore di velo‐ cità/Cruise control adattivo/
Comandi al volante2Luci esterne/Centralina carroz‐
zeria3Luci esterne/Centralina carroz‐
zeria4Sistema Infotainment5Sistema Infotainment/Quadro
strumentiN.Circuito6Presa di corrente/Accendisigari7Presa di corrente8Anabbagliante sinistro/Centra‐ lina carrozzeria9Anabbagliante destro/Centralina
carrozzeria/Modulo airbag10Serrature portiere/Centralina
carrozzeria11Ventola interna12–13–14Connettore diagnostico15Airbag16Presa di corrente17Climatizzatore18Logistica19Centralina della carrozzeria20Centralina della carrozzeriaN.Circuito21Quadro strumenti/Impianto anti‐
furto22Sensore di accensione23Centralina della carrozzeria24Centralina della carrozzeria25–26–
Scatola portafusibili nel
vano di carico La scatola portafusibili si trova sul lato sinistro del vano di carico, dietro aduna copertura.

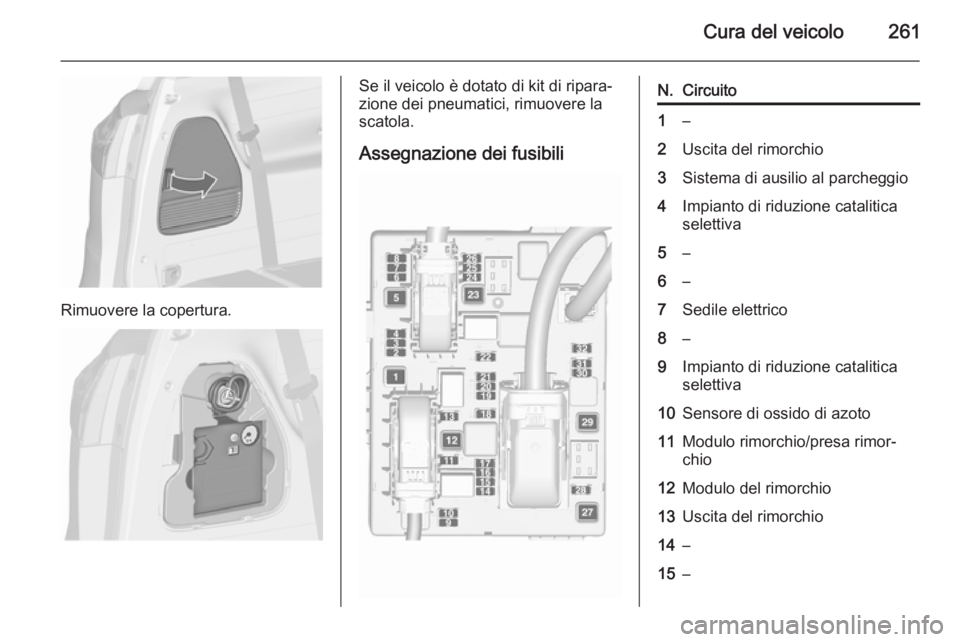

Cura del veicolo261
Rimuovere la copertura.
Se il veicolo è dotato di kit di ripara‐
zione dei pneumatici, rimuovere la
scatola.
Assegnazione dei fusibiliN.Circuito1–2Uscita del rimorchio3Sistema di ausilio al parcheggio4Impianto di riduzione catalitica
selettiva5–6–7Sedile elettrico8–9Impianto di riduzione catalitica
selettiva10Sensore di ossido di azoto11Modulo rimorchio/presa rimor‐
chio12Modulo del rimorchio13Uscita del rimorchio14–15–

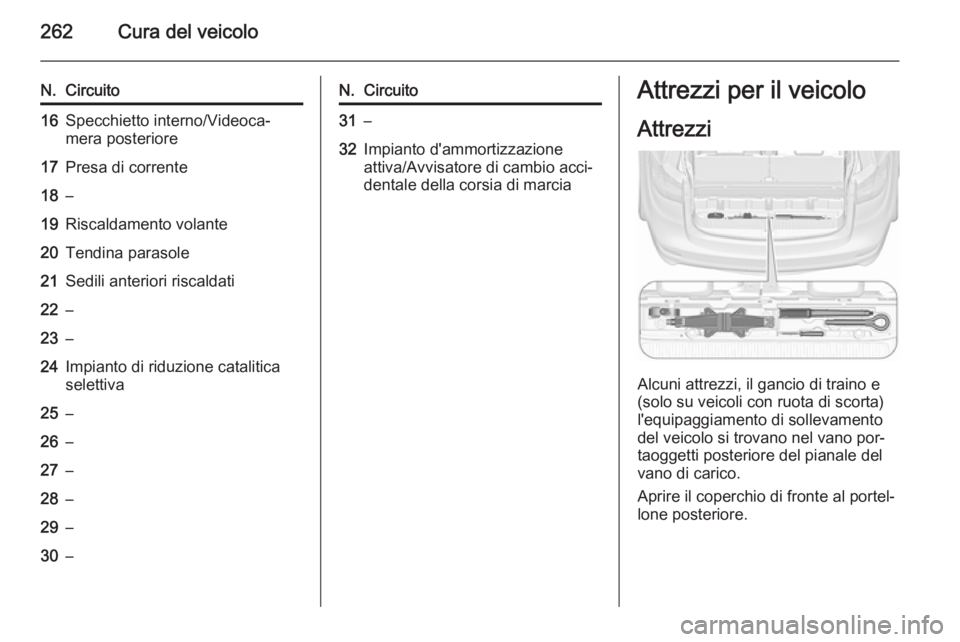

262Cura del veicolo
N.Circuito16Specchietto interno/Videoca‐
mera posteriore17Presa di corrente18–19Riscaldamento volante20Tendina parasole21Sedili anteriori riscaldati22–23–24Impianto di riduzione catalitica
selettiva25–26–27–28–29–30–N.Circuito31–32Impianto d'ammortizzazione
attiva/Avvisatore di cambio acci‐
dentale della corsia di marciaAttrezzi per il veicolo
Attrezzi
Alcuni attrezzi, il gancio di traino e
(solo su veicoli con ruota di scorta)
l'equipaggiamento di sollevamento del veicolo si trovano nel vano por‐taoggetti posteriore del pianale del
vano di carico.
Aprire il coperchio di fronte al portel‐
lone posteriore.
