In breve15

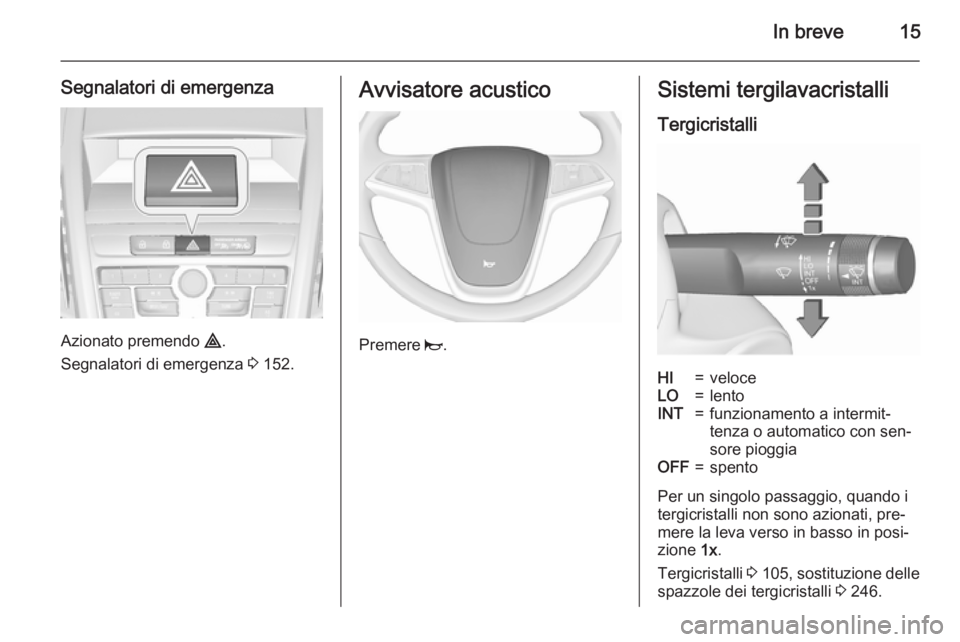

Segnalatori di emergenza
Azionato premendo ¨.
Segnalatori di emergenza 3 152.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
TergicristalliHI=veloceLO=lentoINT=funzionamento a intermit‐
tenza o automatico con sen‐
sore pioggiaOFF=spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 1x.
Tergicristalli 3 105 , sostituzione delle
spazzole dei tergicristalli 3 246.

16In breve

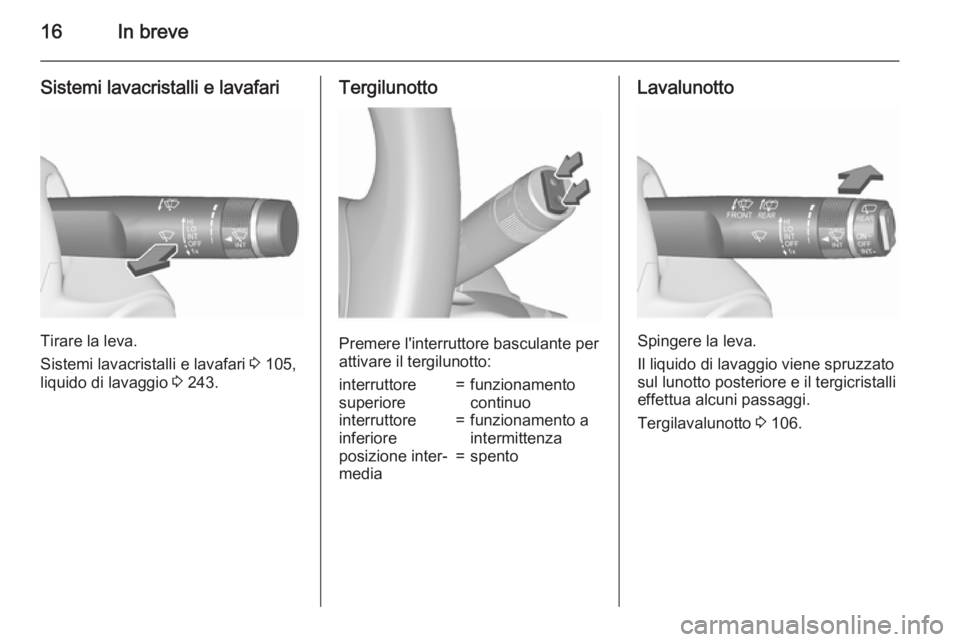

Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 105,
liquido di lavaggio 3 243.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interruttore
superiore=funzionamento
continuointerruttore
inferiore=funzionamento a
intermittenzaposizione inter‐
media=spentoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 106.

In breve17ClimatizzatoreLunotto termico, specchietti
retrovisori esterni termici
Per azionare il riscaldamento pre‐
mere Ü.
Lunotto termico 3 35.
Sbrinamento e
disappannamento dei cristalli
Premere V.
Impostare il comando della tempera‐
tura al livello più caldo.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 158.
Cambio
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo e premendo il pedale
della frizione, premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la selezione della marcia.
Cambio manuale 3 182.

18In breve

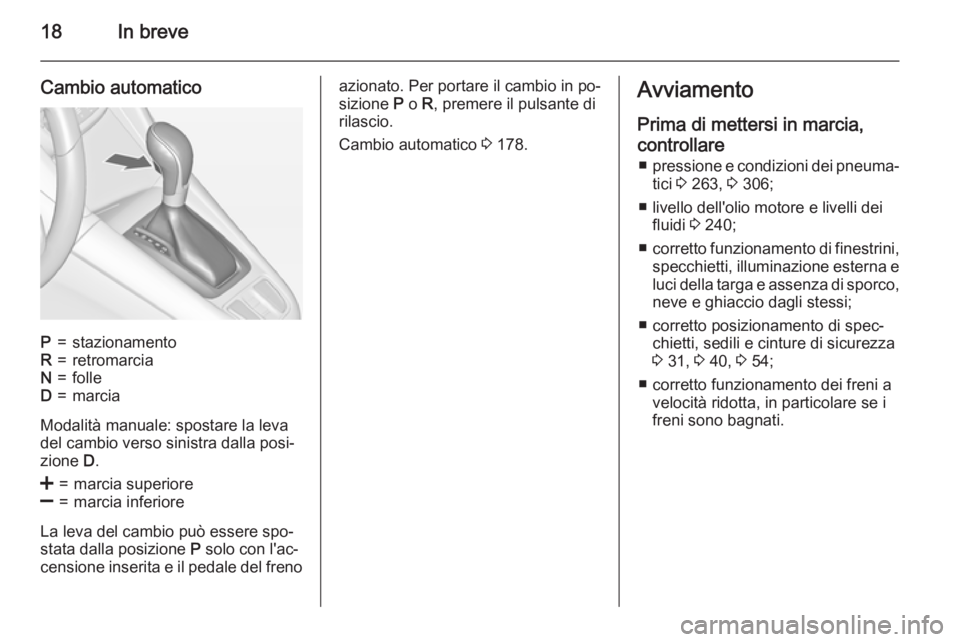

Cambio automaticoP=stazionamentoR=retromarciaN=folleD=marcia
Modalità manuale: spostare la levadel cambio verso sinistra dalla posi‐ zione D.
<=marcia superiore]=marcia inferiore
La leva del cambio può essere spo‐
stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno
azionato. Per portare il cambio in po‐
sizione P o R, premere il pulsante di
rilascio.
Cambio automatico 3 178.Avviamento
Prima di mettersi in marcia,
controllare ■ pressione e condizioni dei pneuma‐
tici 3 263, 3 306;
■ livello dell'olio motore e livelli dei fluidi 3 240;
■ corretto funzionamento di finestrini,
specchietti, illuminazione esterna e
luci della targa e assenza di sporco, neve e ghiaccio dagli stessi;
■ corretto posizionamento di spec‐ chietti, sedili e cinture di sicurezza
3 31, 3 40, 3 54;
■ corretto funzionamento dei freni a velocità ridotta, in particolare se i
freni sono bagnati.

In breve19

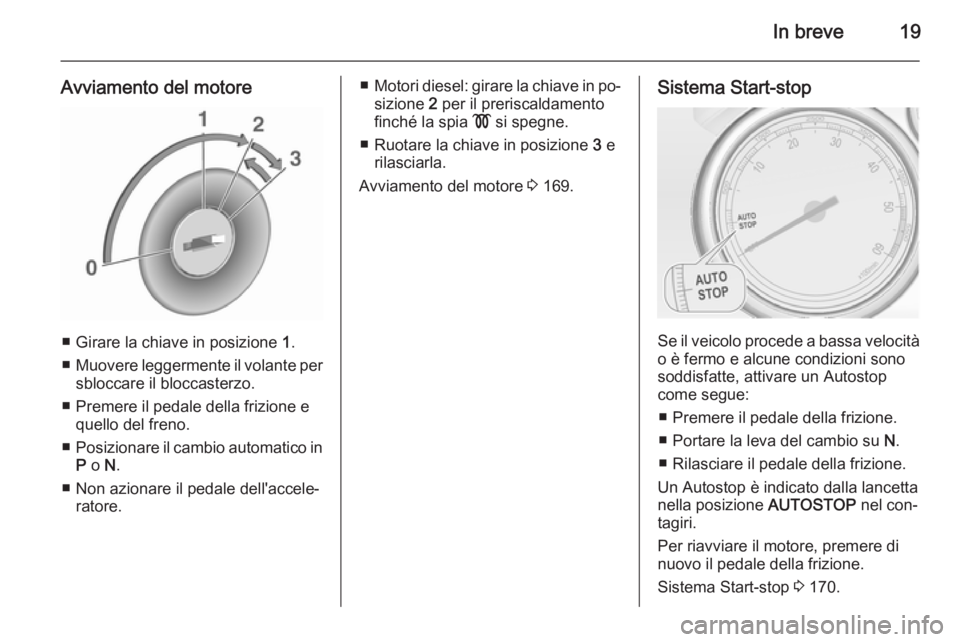

Avviamento del motore
■ Girare la chiave in posizione 1.
■ Muovere leggermente il volante per
sbloccare il bloccasterzo.
■ Premere il pedale della frizione e quello del freno.
■ Posizionare il cambio automatico in
P o N.
■ Non azionare il pedale dell'accele‐ ratore.
■Motori diesel: girare la chiave in po‐
sizione 2 per il preriscaldamento
finché la spia ! si spegne.
■ Ruotare la chiave in posizione 3 e
rilasciarla.
Avviamento del motore 3 169.Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
■ Premere il pedale della frizione.
■ Portare la leva del cambio su N.
■ Rilasciare il pedale della frizione.
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.
Per riavviare il motore, premere di
nuovo il pedale della frizione.
Sistema Start-stop 3 170.

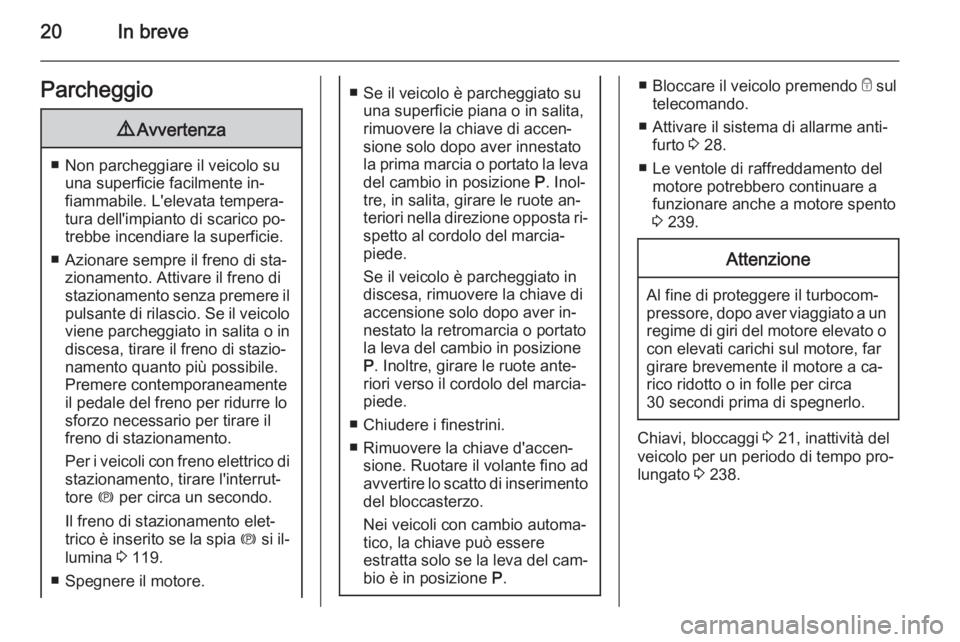

20In breveParcheggio9Avvertenza
■ Non parcheggiare il veicolo su
una superficie facilmente in‐
fiammabile. L'elevata tempera‐ tura dell'impianto di scarico po‐
trebbe incendiare la superficie.
■ Azionare sempre il freno di sta‐ zionamento. Attivare il freno di
stazionamento senza premere il
pulsante di rilascio. Se il veicolo
viene parcheggiato in salita o in
discesa, tirare il freno di stazio‐
namento quanto più possibile.
Premere contemporaneamente
il pedale del freno per ridurre lo
sforzo necessario per tirare il
freno di stazionamento.
Per i veicoli con freno elettrico di
stazionamento, tirare l'interrut‐
tore m per circa un secondo.
Il freno di stazionamento elet‐ trico è inserito se la spia m si il‐
lumina 3 119.
■ Spegnere il motore.
■ Se il veicolo è parcheggiato su una superficie piana o in salita,
rimuovere la chiave di accen‐
sione solo dopo aver innestato
la prima marcia o portato la leva del cambio in posizione P. Inol‐
tre, in salita, girare le ruote an‐ teriori nella direzione opposta ri‐
spetto al cordolo del marcia‐
piede.
Se il veicolo è parcheggiato in
discesa, rimuovere la chiave di
accensione solo dopo aver in‐
nestato la retromarcia o portato
la leva del cambio in posizione P . Inoltre, girare le ruote ante‐
riori verso il cordolo del marcia‐
piede.
■ Chiudere i finestrini.
■ Rimuovere la chiave d'accen‐ sione. Ruotare il volante fino adavvertire lo scatto di inserimento
del bloccasterzo.
Nei veicoli con cambio automa‐ tico, la chiave può essere
estratta solo se la leva del cam‐ bio è in posizione P.■
Bloccare il veicolo premendo e sul
telecomando.
■ Attivare il sistema di allarme anti‐ furto 3 28.
■ Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore spento
3 239.Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato ocon elevati carichi sul motore, far
girare brevemente il motore a ca‐
rico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Chiavi, bloccaggi 3 21, inattività del
veicolo per un periodo di tempo pro‐
lungato 3 238.

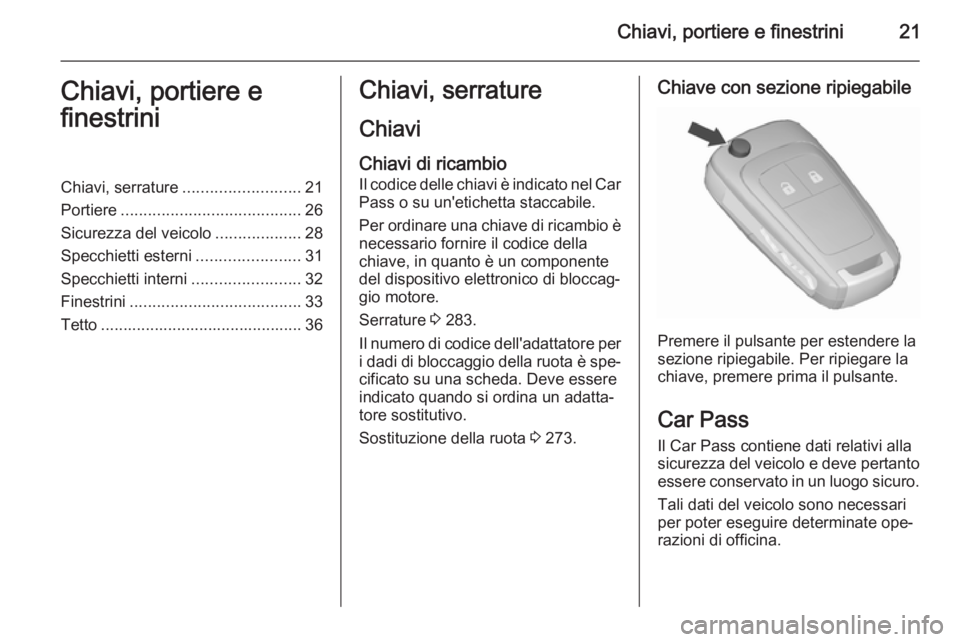

Chiavi, portiere e finestrini21Chiavi, portiere e
finestriniChiavi, serrature .......................... 21
Portiere ........................................ 26
Sicurezza del veicolo ...................28
Specchietti esterni .......................31
Specchietti interni ........................32
Finestrini ...................................... 33
Tetto ............................................. 36Chiavi, serrature
ChiaviChiavi di ricambio
Il codice delle chiavi è indicato nel Car
Pass o su un'etichetta staccabile.
Per ordinare una chiave di ricambio è necessario fornire il codice della
chiave, in quanto è un componente
del dispositivo elettronico di bloccag‐
gio motore.
Serrature 3 283.
Il numero di codice dell'adattatore per
i dadi di bloccaggio della ruota è spe‐ cificato su una scheda. Deve essere
indicato quando si ordina un adatta‐
tore sostitutivo.
Sostituzione della ruota 3 273.Chiave con sezione ripiegabile
Premere il pulsante per estendere la
sezione ripiegabile. Per ripiegare la
chiave, premere prima il pulsante.
Car Pass Il Car Pass contiene dati relativi alla
sicurezza del veicolo e deve pertanto essere conservato in un luogo sicuro.
Tali dati del veicolo sono necessari
per poter eseguire determinate ope‐
razioni di officina.

22Chiavi, portiere e finestriniTelecomando
Serve per azionare:■ chiusura centralizzata
■ sistema di bloccaggio antifurto
■ impianto di allarme antifurto
■ alzacristalli elettrici
Il telecomando ha un raggio d'azione
di circa 20 metri . Ma potrebbe essere
limitato da influssi esterni. Il funziona‐
mento viene confermato dai segnala‐ tori di emergenza.
Maneggiare il telecomando con cura,
proteggerlo dall'umidità e dalle tem‐
perature elevate e non azionarlo inu‐ tilmente.
Guasto Se il telecomando non agisce sulla
chiusura centralizzata, le cause po‐ trebbero essere le seguenti:
■ Superamento del limite.
■ La tensione della batteria è troppo bassa.
■ Azionamento frequente e ripetuto del telecomando al di fuori del rag‐
gio d'azione, che richiede la risin‐
cronizzazione.
■ Sovraccarico della chiusura centra‐
lizzata a causa di azionamenti fre‐
quenti, che provoca brevi interru‐
zioni dell'alimentazione.
■ Interferenza da onde radio di po‐ tenza superiore provenienti da altre
fonti.
Sbloccaggio 3 23.Impostazioni di base
Alcune impostazioni possono essere
modificate nel menù Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 138.
Sostituzione della batteria del
telecomando Sostituire la batteria non appena il
raggio d'azione del telecomando ini‐
zia a ridursi.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
