2015.5 OPEL ZAFIRA C Manuale di uso e manutenzione (in Italian)

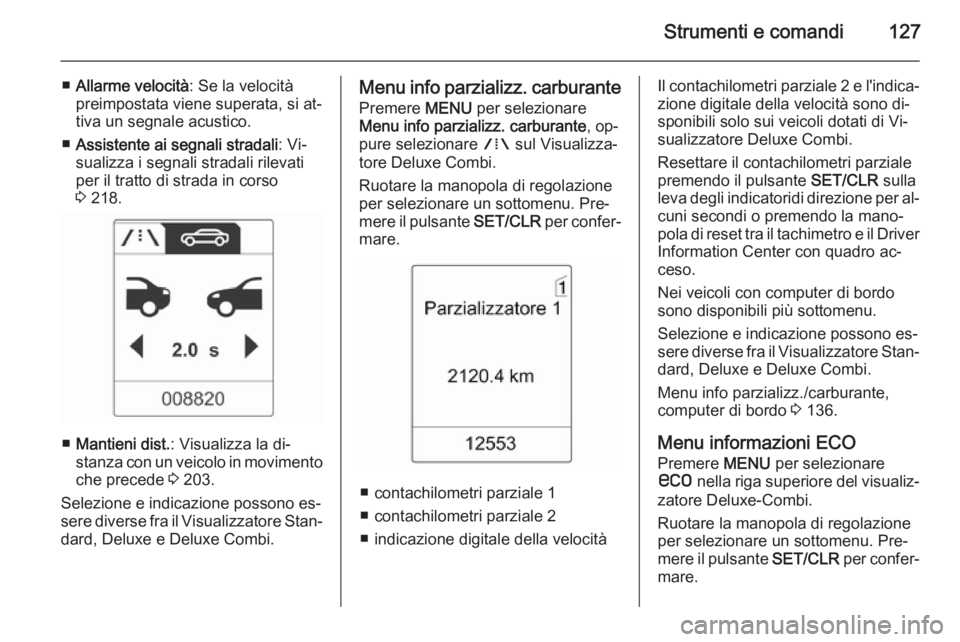

Strumenti e comandi127
■Allarme velocità : Se la velocità
preimpostata viene superata, si at‐
tiva un segnale acustico.
■ Assistente ai segnali stradali : Vi‐
sualizza i segnali stradali rilevati
per il tratto di strada in corso
3 218.
■ Mantieni dist. : Visualizza la di‐
stanza con un veicolo in movimento che precede 3 203.
Selezione e indicazione possono es‐ sere diverse fra il Visualizzatore Stan‐ dard, Deluxe e Deluxe Combi.
Menu info parzializz. carburante
Premere MENU per selezionare
Menu info parzializz. carburante , op‐
pure selezionare W sul Visualizza‐
tore Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un sottomenu. Pre‐
mere il pulsante SET/CLR per confer‐
mare.
■ contachilometri parziale 1
■ contachilometri parziale 2
■ indicazione digitale della velocità
Il contachilometri parziale 2 e l'indica‐
zione digitale della velocità sono di‐
sponibili solo sui veicoli dotati di Vi‐
sualizzatore Deluxe Combi.
Resettare il contachilometri parziale
premendo il pulsante SET/CLR sulla
leva degli indicatoridi direzione per al‐ cuni secondi o premendo la mano‐
pola di reset tra il tachimetro e il Driver Information Center con quadro ac‐
ceso.
Nei veicoli con computer di bordo
sono disponibili più sottomenu.
Selezione e indicazione possono es‐
sere diverse fra il Visualizzatore Stan‐
dard, Deluxe e Deluxe Combi.
Menu info parzializz./carburante,
computer di bordo 3 136.
Menu informazioni ECO
Premere MENU per selezionare
s nella riga superiore del visualiz‐
zatore Deluxe-Combi.
Ruotare la manopola di regolazione
per selezionare un sottomenu. Pre‐
mere il pulsante SET/CLR per confer‐
mare.

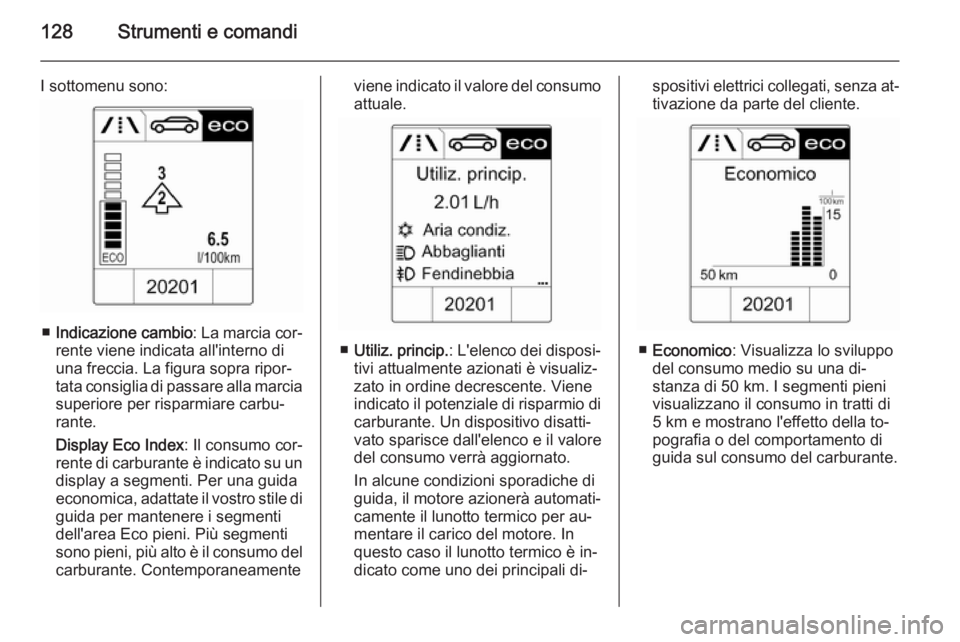

128Strumenti e comandi
I sottomenu sono:
■Indicazione cambio : La marcia cor‐
rente viene indicata all'interno di
una freccia. La figura sopra ripor‐
tata consiglia di passare alla marcia
superiore per risparmiare carbu‐ rante.
Display Eco Index : Il consumo cor‐
rente di carburante è indicato su un display a segmenti. Per una guida
economica, adattate il vostro stile di
guida per mantenere i segmenti
dell'area Eco pieni. Più segmenti
sono pieni, più alto è il consumo del
carburante. Contemporaneamente
viene indicato il valore del consumo attuale.
■ Utiliz. princip. : L'elenco dei disposi‐
tivi attualmente azionati è visualiz‐
zato in ordine decrescente. Viene
indicato il potenziale di risparmio di carburante. Un dispositivo disatti‐
vato sparisce dall'elenco e il valore
del consumo verrà aggiornato.
In alcune condizioni sporadiche di
guida, il motore azionerà automati‐
camente il lunotto termico per au‐
mentare il carico del motore. In
questo caso il lunotto termico è in‐
dicato come uno dei principali di‐
spositivi elettrici collegati, senza at‐ tivazione da parte del cliente.
■ Economico : Visualizza lo sviluppo
del consumo medio su una di‐
stanza di 50 km. I segmenti pieni
visualizzano il consumo in tratti di
5 km e mostrano l'effetto della to‐
pografia o del comportamento di
guida sul consumo del carburante.

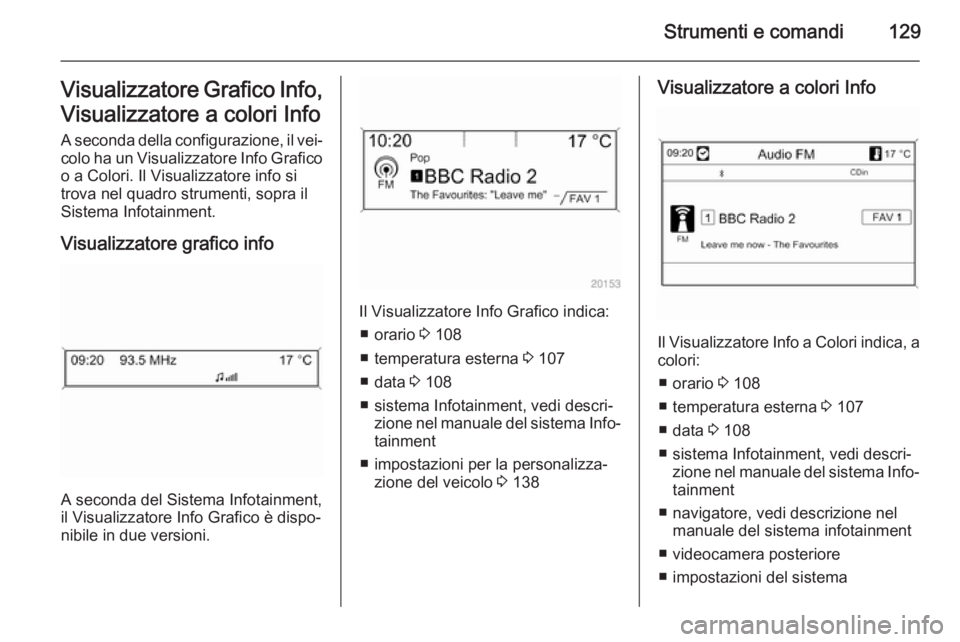

Strumenti e comandi129Visualizzatore Grafico Info,
Visualizzatore a colori Info A seconda della configurazione, il vei‐
colo ha un Visualizzatore Info Grafico o a Colori. Il Visualizzatore info si
trova nel quadro strumenti, sopra il
Sistema Infotainment.
Visualizzatore grafico info
A seconda del Sistema Infotainment,
il Visualizzatore Info Grafico è dispo‐
nibile in due versioni.
Il Visualizzatore Info Grafico indica:
■ orario 3 108
■ temperatura esterna 3 107
■ data 3 108
■ sistema Infotainment, vedi descri‐ zione nel manuale del sistema Info‐tainment
■ impostazioni per la personalizza‐ zione del veicolo 3 138
Visualizzatore a colori Info
Il Visualizzatore Info a Colori indica, a
colori:
■ orario 3 108
■ temperatura esterna 3 107
■ data 3 108
■ sistema Infotainment, vedi descri‐ zione nel manuale del sistema Info‐tainment
■ navigatore, vedi descrizione nel manuale del sistema infotainment
■ videocamera posteriore
■ impostazioni del sistema

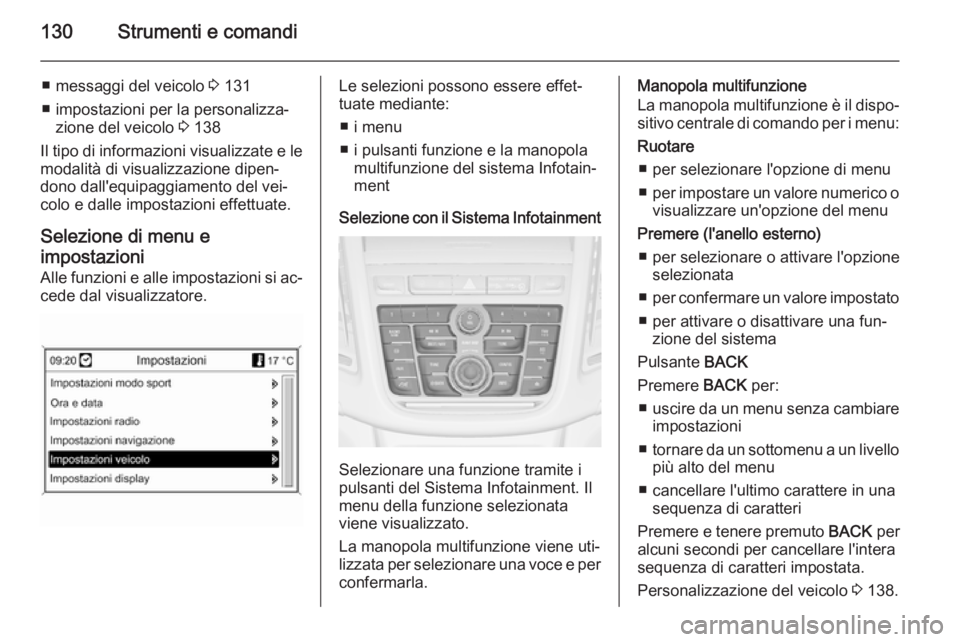

130Strumenti e comandi
■ messaggi del veicolo 3 131
■ impostazioni per la personalizza‐ zione del veicolo 3 138
Il tipo di informazioni visualizzate e le
modalità di visualizzazione dipen‐
dono dall'equipaggiamento del vei‐
colo e dalle impostazioni effettuate.
Selezione di menu e
impostazioni
Alle funzioni e alle impostazioni si ac‐ cede dal visualizzatore.Le selezioni possono essere effet‐
tuate mediante:
■ i menu
■ i pulsanti funzione e la manopola multifunzione del sistema Infotain‐
ment
Selezione con il Sistema Infotainment
Selezionare una funzione tramite i
pulsanti del Sistema Infotainment. Il
menu della funzione selezionata
viene visualizzato.
La manopola multifunzione viene uti‐
lizzata per selezionare una voce e per
confermarla.
Manopola multifunzione
La manopola multifunzione è il dispo‐ sitivo centrale di comando per i menu:
Ruotare ■ per selezionare l'opzione di menu
■ per impostare un valore numerico o
visualizzare un'opzione del menu
Premere (l'anello esterno) ■ per selezionare o attivare l'opzione selezionata
■ per confermare un valore impostato
■ per attivare o disattivare una fun‐ zione del sistema
Pulsante BACK
Premere BACK per:
■ uscire da un menu senza cambiare
impostazioni
■ tornare da un sottomenu a un livello
più alto del menu
■ cancellare l'ultimo carattere in una sequenza di caratteri
Premere e tenere premuto BACK per
alcuni secondi per cancellare l'intera
sequenza di caratteri impostata.
Personalizzazione del veicolo 3 138.

Strumenti e comandi131
Impostazioni memorizzate 3 25.Messaggi del veicolo
I messaggi sono indicati principal‐
mente nel Driver Information Center
(DIC), in alcuni casi in concomitanza
con un'avvertenza o un segnale acu‐
stico.
Premere il pulsante SET/CLR,
MENU o ruotare la manopola di rego‐
lazione per confermare un messag‐
gio.
Messaggi del veicolo nel
Visualizzatore Standard
I messaggi del veicolo sono visualiz‐
zati come codici numerici.
N.Messaggio del veicolo2Non è stato rilevato alcun tele‐
comando, premere il pedale
della frizione per riavviare4Aria condizionata disinserita5Volante bloccato

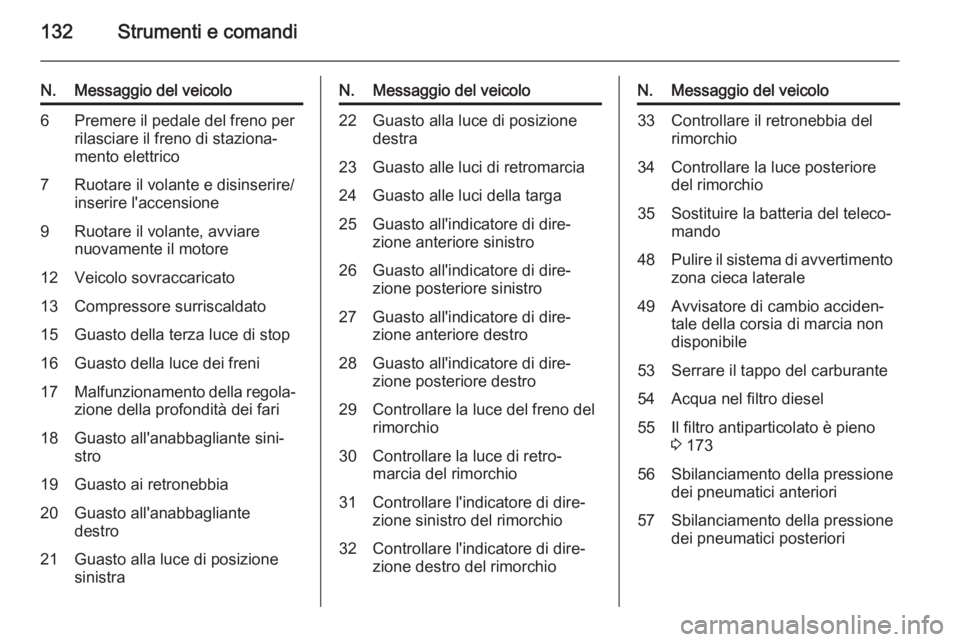

132Strumenti e comandi
N.Messaggio del veicolo6Premere il pedale del freno per
rilasciare il freno di staziona‐
mento elettrico7Ruotare il volante e disinserire/
inserire l'accensione9Ruotare il volante, avviare
nuovamente il motore12Veicolo sovraccaricato13Compressore surriscaldato15Guasto della terza luce di stop16Guasto della luce dei freni17Malfunzionamento della regola‐
zione della profondità dei fari18Guasto all'anabbagliante sini‐
stro19Guasto ai retronebbia20Guasto all'anabbagliante
destro21Guasto alla luce di posizione
sinistraN.Messaggio del veicolo22Guasto alla luce di posizione
destra23Guasto alle luci di retromarcia24Guasto alle luci della targa25Guasto all'indicatore di dire‐
zione anteriore sinistro26Guasto all'indicatore di dire‐
zione posteriore sinistro27Guasto all'indicatore di dire‐
zione anteriore destro28Guasto all'indicatore di dire‐
zione posteriore destro29Controllare la luce del freno del
rimorchio30Controllare la luce di retro‐
marcia del rimorchio31Controllare l'indicatore di dire‐
zione sinistro del rimorchio32Controllare l'indicatore di dire‐
zione destro del rimorchioN.Messaggio del veicolo33Controllare il retronebbia del
rimorchio34Controllare la luce posteriore
del rimorchio35Sostituire la batteria del teleco‐
mando48Pulire il sistema di avvertimento zona cieca laterale49Avvisatore di cambio acciden‐
tale della corsia di marcia non
disponibile53Serrare il tappo del carburante54Acqua nel filtro diesel55Il filtro antiparticolato è pieno
3 17356Sbilanciamento della pressione
dei pneumatici anteriori57Sbilanciamento della pressione
dei pneumatici posteriori

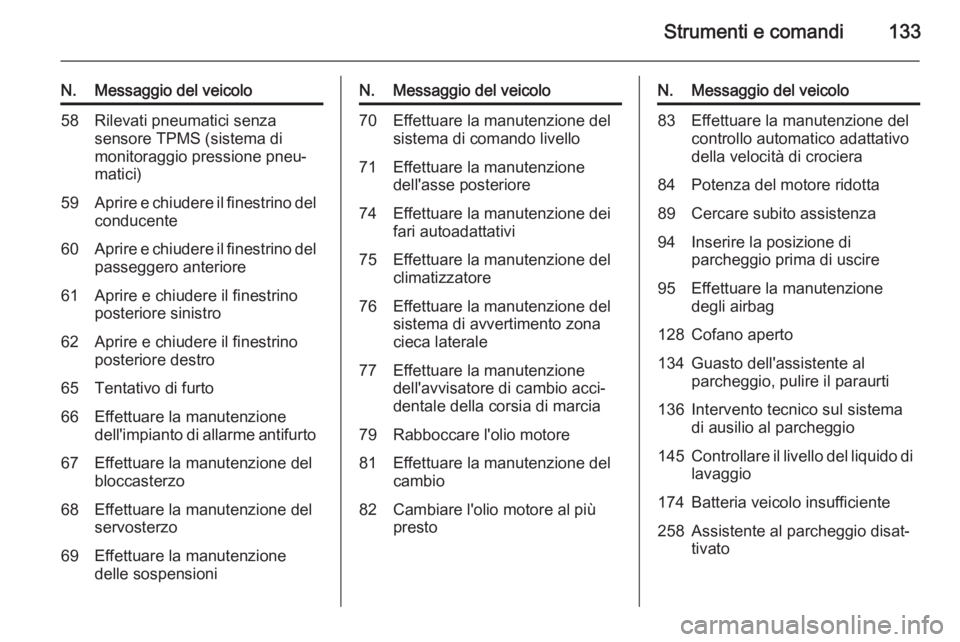

Strumenti e comandi133
N.Messaggio del veicolo58Rilevati pneumatici senza
sensore TPMS (sistema di
monitoraggio pressione pneu‐
matici)59Aprire e chiudere il finestrino del conducente60Aprire e chiudere il finestrino del
passeggero anteriore61Aprire e chiudere il finestrino
posteriore sinistro62Aprire e chiudere il finestrino
posteriore destro65Tentativo di furto66Effettuare la manutenzione
dell'impianto di allarme antifurto67Effettuare la manutenzione del
bloccasterzo68Effettuare la manutenzione del
servosterzo69Effettuare la manutenzione
delle sospensioniN.Messaggio del veicolo70Effettuare la manutenzione del
sistema di comando livello71Effettuare la manutenzione
dell'asse posteriore74Effettuare la manutenzione dei
fari autoadattativi75Effettuare la manutenzione del
climatizzatore76Effettuare la manutenzione del
sistema di avvertimento zona
cieca laterale77Effettuare la manutenzione
dell'avvisatore di cambio acci‐
dentale della corsia di marcia79Rabboccare l'olio motore81Effettuare la manutenzione del
cambio82Cambiare l'olio motore al più
prestoN.Messaggio del veicolo83Effettuare la manutenzione del
controllo automatico adattativo
della velocità di crociera84Potenza del motore ridotta89Cercare subito assistenza94Inserire la posizione di
parcheggio prima di uscire95Effettuare la manutenzione
degli airbag128Cofano aperto134Guasto dell'assistente al
parcheggio, pulire il paraurti136Intervento tecnico sul sistema
di ausilio al parcheggio145Controllare il livello del liquido di lavaggio174Batteria veicolo insufficiente258Assistente al parcheggio disat‐
tivato

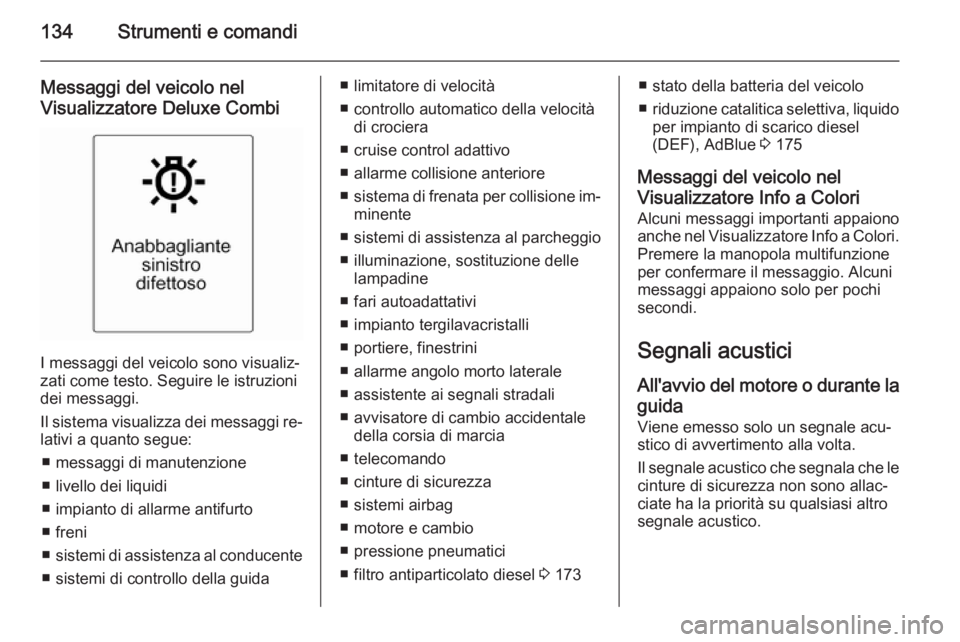

134Strumenti e comandi
Messaggi del veicolo nelVisualizzatore Deluxe Combi
I messaggi del veicolo sono visualiz‐
zati come testo. Seguire le istruzioni
dei messaggi.
Il sistema visualizza dei messaggi re‐ lativi a quanto segue:
■ messaggi di manutenzione
■ livello dei liquidi
■ impianto di allarme antifurto
■ freni
■ sistemi di assistenza al conducente
■ sistemi di controllo della guida
■ limitatore di velocità
■ controllo automatico della velocità di crociera
■ cruise control adattivo
■ allarme collisione anteriore
■ sistema di frenata per collisione im‐
minente
■ sistemi di assistenza al parcheggio
■ illuminazione, sostituzione delle lampadine
■ fari autoadattativi
■ impianto tergilavacristalli
■ portiere, finestrini
■ allarme angolo morto laterale
■ assistente ai segnali stradali
■ avvisatore di cambio accidentale della corsia di marcia
■ telecomando
■ cinture di sicurezza
■ sistemi airbag
■ motore e cambio
■ pressione pneumatici
■ filtro antiparticolato diesel 3 173■ stato della batteria del veicolo
■ riduzione catalitica selettiva, liquido
per impianto di scarico diesel
(DEF), AdBlue 3 175
Messaggi del veicolo nel
Visualizzatore Info a Colori Alcuni messaggi importanti appaiono
anche nel Visualizzatore Info a Colori.
Premere la manopola multifunzione
per confermare il messaggio. Alcuni
messaggi appaiono solo per pochi
secondi.
Segnali acusticiAll'avvio del motore o durante la
guida
Viene emesso solo un segnale acu‐
stico di avvertimento alla volta.
Il segnale acustico che segnala che le cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.
