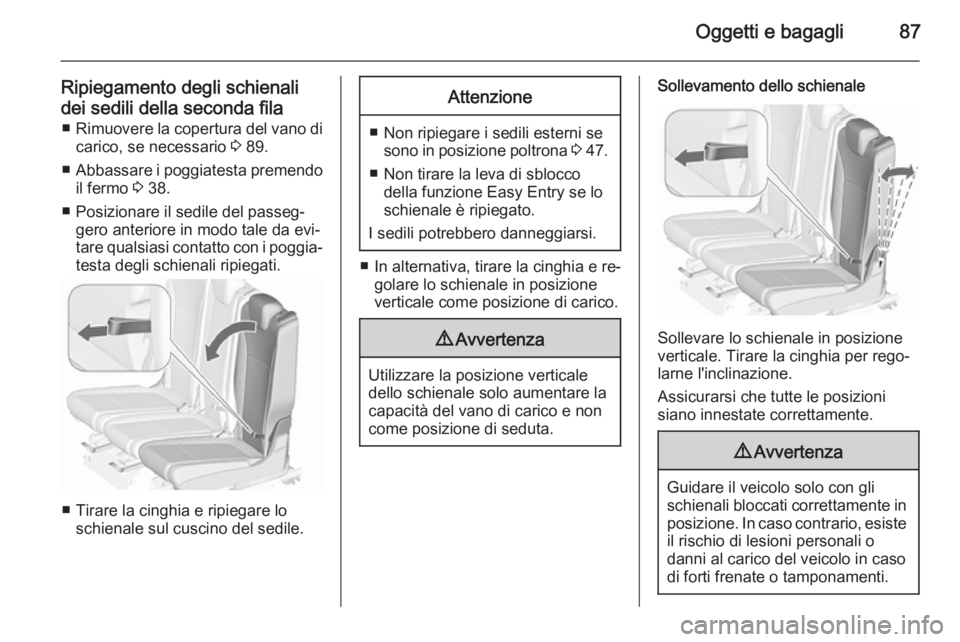

Oggetti e bagagli87
Ripiegamento degli schienali
dei sedili della seconda fila ■ Rimuovere la copertura del vano di
carico, se necessario 3 89.
■ Abbassare i poggiatesta premendo
il fermo 3 38.
■ Posizionare il sedile del passeg‐ gero anteriore in modo tale da evi‐
tare qualsiasi contatto con i poggia‐ testa degli schienali ripiegati.
■ Tirare la cinghia e ripiegare lo schienale sul cuscino del sedile.
Attenzione
■ Non ripiegare i sedili esterni se
sono in posizione poltrona 3 47.
■ Non tirare la leva di sblocco della funzione Easy Entry se loschienale è ripiegato.
I sedili potrebbero danneggiarsi.
■ In alternativa, tirare la cinghia e re‐ golare lo schienale in posizione
verticale come posizione di carico.
9 Avvertenza
Utilizzare la posizione verticale
dello schienale solo aumentare la
capacità del vano di carico e non
come posizione di seduta.
Sollevamento dello schienale
Sollevare lo schienale in posizione
verticale. Tirare la cinghia per rego‐
larne l'inclinazione.
Assicurarsi che tutte le posizioni
siano innestate correttamente.
9 Avvertenza
Guidare il veicolo solo con gli
schienali bloccati correttamente in posizione. In caso contrario, esiste il rischio di lesioni personali o
danni al carico del veicolo in caso
di forti frenate o tamponamenti.

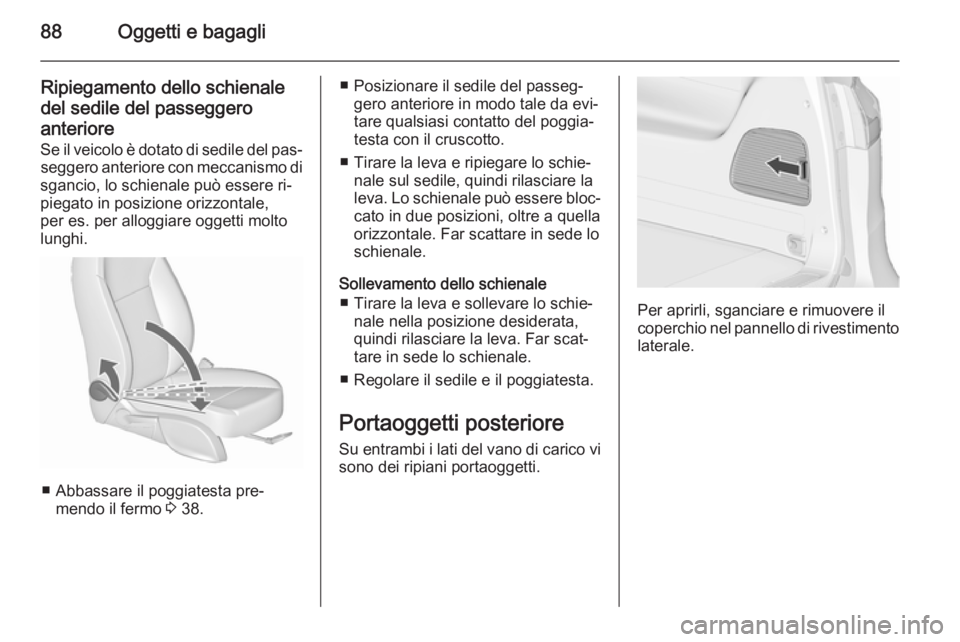

88Oggetti e bagagli
Ripiegamento dello schienale
del sedile del passeggero
anteriore
Se il veicolo è dotato di sedile del pas‐ seggero anteriore con meccanismo di
sgancio, lo schienale può essere ri‐
piegato in posizione orizzontale,
per es. per alloggiare oggetti molto
lunghi.
■ Abbassare il poggiatesta pre‐ mendo il fermo 3 38.
■ Posizionare il sedile del passeg‐
gero anteriore in modo tale da evi‐
tare qualsiasi contatto del poggia‐
testa con il cruscotto.
■ Tirare la leva e ripiegare lo schie‐ nale sul sedile, quindi rilasciare la
leva. Lo schienale può essere bloc‐
cato in due posizioni, oltre a quella
orizzontale. Far scattare in sede lo
schienale.
Sollevamento dello schienale ■ Tirare la leva e sollevare lo schie‐ nale nella posizione desiderata,
quindi rilasciare la leva. Far scat‐
tare in sede lo schienale.
■ Regolare il sedile e il poggiatesta.
Portaoggetti posteriore
Su entrambi i lati del vano di carico vi sono dei ripiani portaoggetti.
Per aprirli, sganciare e rimuovere il
coperchio nel pannello di rivestimento
laterale.

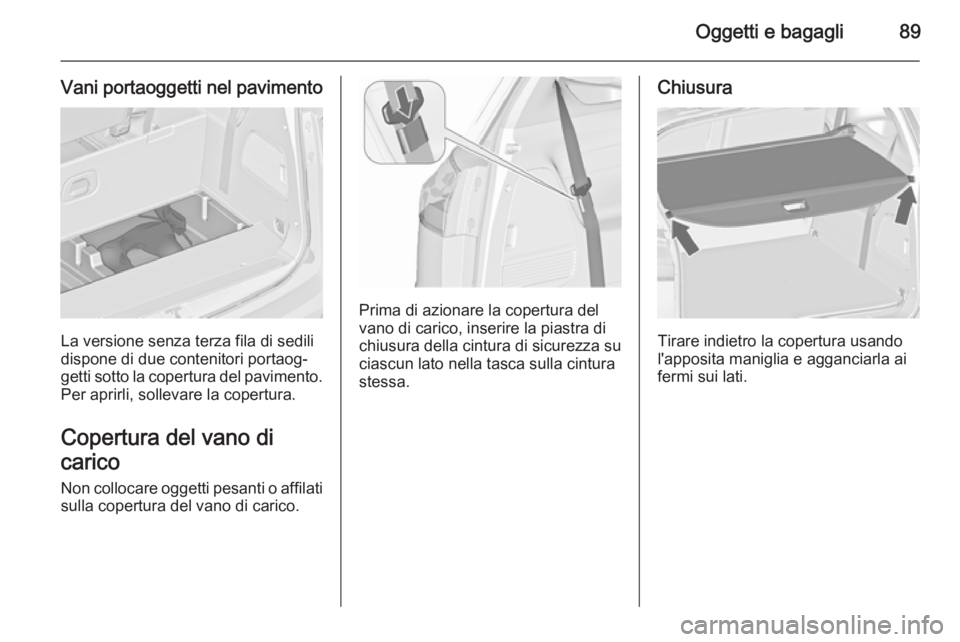

Oggetti e bagagli89
Vani portaoggetti nel pavimento
La versione senza terza fila di sedili
dispone di due contenitori portaog‐
getti sotto la copertura del pavimento.
Per aprirli, sollevare la copertura.
Copertura del vano di
carico Non collocare oggetti pesanti o affilati
sulla copertura del vano di carico.
Prima di azionare la copertura del
vano di carico, inserire la piastra di
chiusura della cintura di sicurezza su
ciascun lato nella tasca sulla cintura
stessa.
Chiusura
Tirare indietro la copertura usando
l'apposita maniglia e agganciarla ai
fermi sui lati.

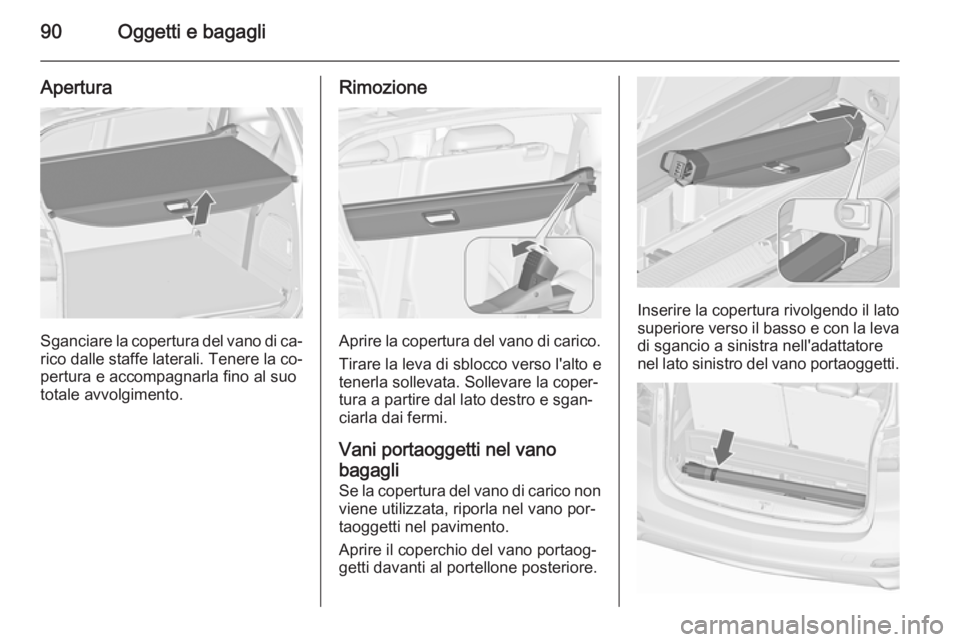

90Oggetti e bagagli
Apertura
Sganciare la copertura del vano di ca‐
rico dalle staffe laterali. Tenere la co‐ pertura e accompagnarla fino al suo
totale avvolgimento.
Rimozione
Aprire la copertura del vano di carico.
Tirare la leva di sblocco verso l'alto e
tenerla sollevata. Sollevare la coper‐
tura a partire dal lato destro e sgan‐
ciarla dai fermi.
Vani portaoggetti nel vano bagagli Se la copertura del vano di carico non
viene utilizzata, riporla nel vano por‐
taoggetti nel pavimento.
Aprire il coperchio del vano portaog‐
getti davanti al portellone posteriore.
Inserire la copertura rivolgendo il lato superiore verso il basso e con la leva
di sgancio a sinistra nell'adattatore
nel lato sinistro del vano portaoggetti.

Oggetti e bagagli91
Fissare la copertura del vano di carico
nel vano portaoggetti con il velcro.
MontaggioInserire il lato sinistro della copertura
del vano di carico nell'apposita rien‐
tranza, tirare la leva di sblocco verso
l'alto e tenerla sollevata, quindi inse‐
rire il lato destro della copertura del
vano di carico e bloccarla in posi‐
zione.
Copertura portaoggetti del
pianale posteriore
Copertura del pavimentoLe versioni senza terza fila di sedili
dispongono di due contenitori por‐
taoggetti sotto la copertura del pavi‐
mento. Per accedervi, sollevare la co‐ pertura e ripiegarla in posizione verti‐
cale dietro i sedili posteriori.
Tappetino interno di protezione
Il tappetino interno di protezione, da
usarsi quando i sedili/gli schienali
sono tutti o parzialmente ripiegati,
funge da copertura e protezione per il
vano di carico.
Ripiegando o distendendo il tappetino vi sono diverse applicazioni possibili.
Il tappetino interno di protezione è di‐
sponibile in due versioni.
■ Il tappetino di protezione standard
ricopre l'area tra il portellone poste‐
riore e i sedili della seconda fila,
quando i sedili della terza fila sono
totalmente ripiegati o se un sedile è ripiegato.
■ Il tappetino interno di protezione
Flex cover è grande il doppio ri‐
spetto al tappetino standard, e do‐
tato di cerniera lampo. Ricopre completamente il vano di carico,quando i sedili di terza e seconda
fila sono completamente o parzial‐
mente ripiegati.
Il tappetino di protezione è ripiegabile longitudinalmente in 4 parti (stan‐
dard) oppure in 8 parti (Flex cover)
con una cerniera lampo centrale e tra‐
sversalmente in 4 parti.
Di seguito vengono descritto sola‐
mente alcuni esempi d'uso dei tappe‐
tini.
Prima di ripiegare e distendere il tap‐
petino, è necessario rimuovere tutti i
componenti dalle barre laterali e dagli

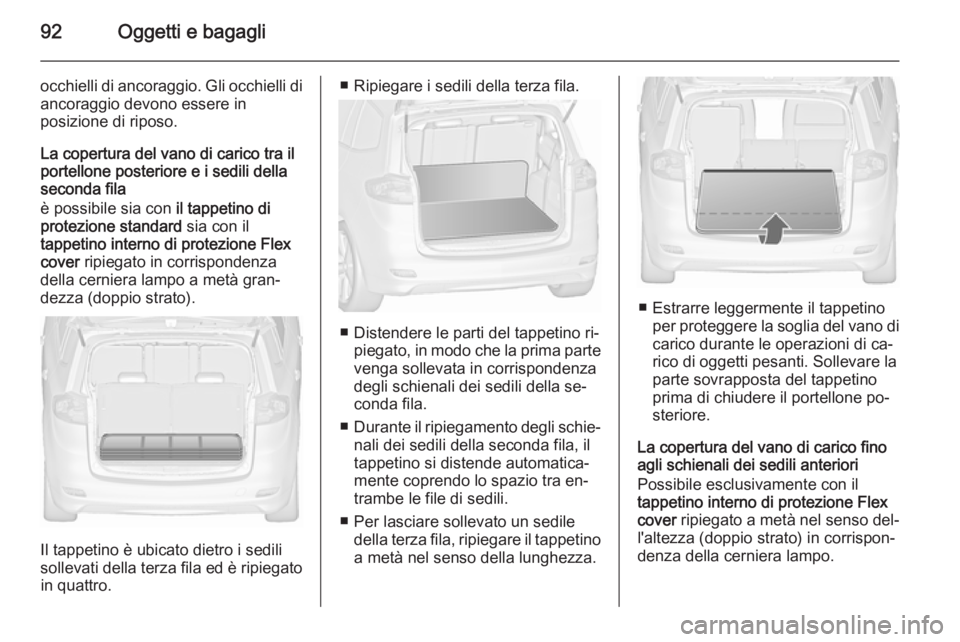

92Oggetti e bagagli
occhielli di ancoraggio. Gli occhielli di
ancoraggio devono essere in
posizione di riposo.
La copertura del vano di carico tra il
portellone posteriore e i sedili della
seconda fila
è possibile sia con il tappetino di
protezione standard sia con il
tappetino interno di protezione Flex
cover ripiegato in corrispondenza
della cerniera lampo a metà gran‐
dezza (doppio strato).
Il tappetino è ubicato dietro i sedili
sollevati della terza fila ed è ripiegato in quattro.
■ Ripiegare i sedili della terza fila.
■ Distendere le parti del tappetino ri‐ piegato, in modo che la prima partevenga sollevata in corrispondenza
degli schienali dei sedili della se‐
conda fila.
■ Durante il ripiegamento degli schie‐
nali dei sedili della seconda fila, il
tappetino si distende automatica‐
mente coprendo lo spazio tra en‐
trambe le file di sedili.
■ Per lasciare sollevato un sedile della terza fila, ripiegare il tappetinoa metà nel senso della lunghezza.
■ Estrarre leggermente il tappetino per proteggere la soglia del vano di
carico durante le operazioni di ca‐
rico di oggetti pesanti. Sollevare la
parte sovrapposta del tappetino
prima di chiudere il portellone po‐
steriore.
La copertura del vano di carico fino
agli schienali dei sedili anteriori
Possibile esclusivamente con il
tappetino interno di protezione Flex
cover ripiegato a metà nel senso del‐
l'altezza (doppio strato) in corrispon‐
denza della cerniera lampo.

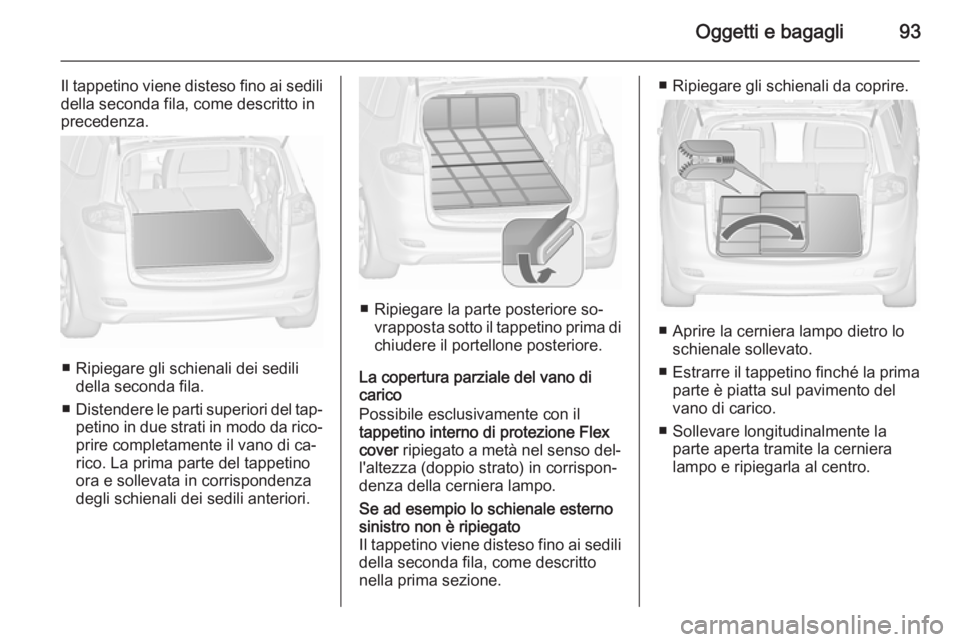

Oggetti e bagagli93
Il tappetino viene disteso fino ai sedili
della seconda fila, come descritto in
precedenza.
■ Ripiegare gli schienali dei sedili della seconda fila.
■ Distendere le parti superiori del tap‐
petino in due strati in modo da rico‐ prire completamente il vano di ca‐
rico. La prima parte del tappetino
ora e sollevata in corrispondenza degli schienali dei sedili anteriori.
■ Ripiegare la parte posteriore so‐ vrapposta sotto il tappetino prima di
chiudere il portellone posteriore.
La copertura parziale del vano di
carico
Possibile esclusivamente con il
tappetino interno di protezione Flex
cover ripiegato a metà nel senso del‐
l'altezza (doppio strato) in corrispon‐
denza della cerniera lampo.
Se ad esempio lo schienale esterno
sinistro non è ripiegato
Il tappetino viene disteso fino ai sedili della seconda fila, come descritto
nella prima sezione.■ Ripiegare gli schienali da coprire.
■ Aprire la cerniera lampo dietro lo schienale sollevato.
■ Estrarre il tappetino finché la prima
parte è piatta sul pavimento del
vano di carico.
■ Sollevare longitudinalmente la parte aperta tramite la cerniera
lampo e ripiegarla al centro.

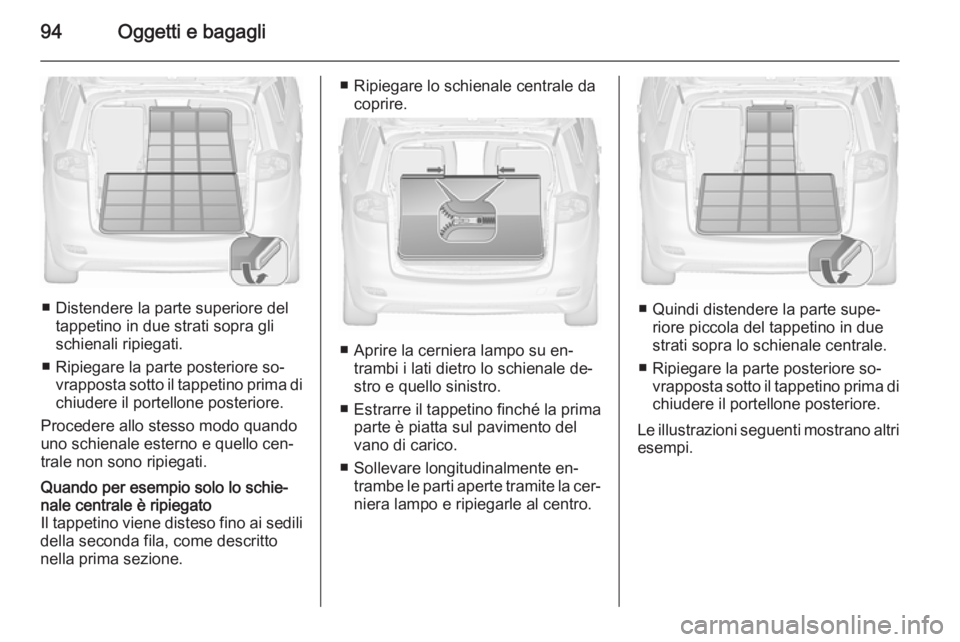

94Oggetti e bagagli
■ Distendere la parte superiore deltappetino in due strati sopra gli
schienali ripiegati.
■ Ripiegare la parte posteriore so‐ vrapposta sotto il tappetino prima di
chiudere il portellone posteriore.
Procedere allo stesso modo quando uno schienale esterno e quello cen‐trale non sono ripiegati.
Quando per esempio solo lo schie‐
nale centrale è ripiegato
Il tappetino viene disteso fino ai sedili
della seconda fila, come descritto
nella prima sezione.■ Ripiegare lo schienale centrale da coprire.
■ Aprire la cerniera lampo su en‐trambi i lati dietro lo schienale de‐
stro e quello sinistro.
■ Estrarre il tappetino finché la prima
parte è piatta sul pavimento del
vano di carico.
■ Sollevare longitudinalmente en‐ trambe le parti aperte tramite la cer‐
niera lampo e ripiegarle al centro.
■ Quindi distendere la parte supe‐ riore piccola del tappetino in due
strati sopra lo schienale centrale.
■ Ripiegare la parte posteriore so‐ vrapposta sotto il tappetino prima dichiudere il portellone posteriore.
Le illustrazioni seguenti mostrano altri esempi.
