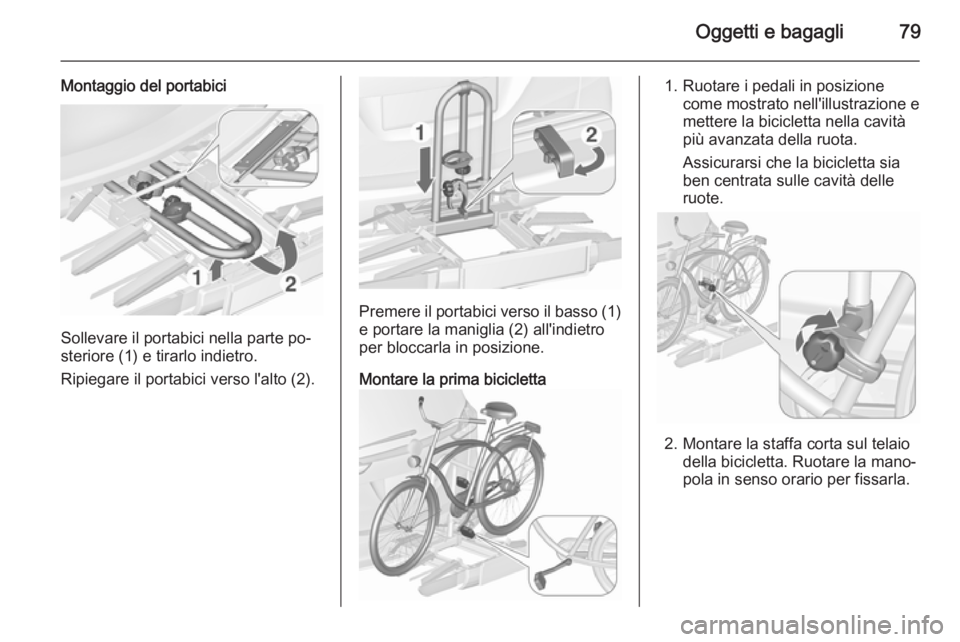

Oggetti e bagagli79
Montaggio del portabici
Sollevare il portabici nella parte po‐
steriore (1) e tirarlo indietro.
Ripiegare il portabici verso l'alto (2).
Premere il portabici verso il basso (1) e portare la maniglia (2) all'indietro
per bloccarla in posizione.
Montare la prima bicicletta
1. Ruotare i pedali in posizione come mostrato nell'illustrazione e
mettere la bicicletta nella cavità
più avanzata della ruota.
Assicurarsi che la bicicletta sia
ben centrata sulle cavità delle
ruote.
2. Montare la staffa corta sul telaio della bicicletta. Ruotare la mano‐
pola in senso orario per fissarla.

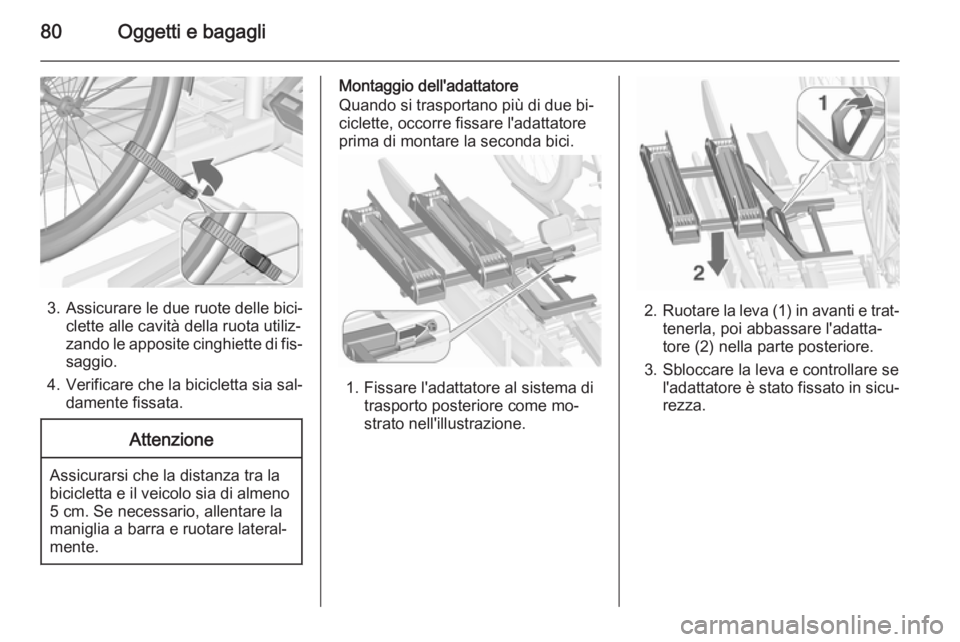

80Oggetti e bagagli
3. Assicurare le due ruote delle bici‐clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di fis‐ saggio.
4. Verificare che la bicicletta sia sal‐ damente fissata.
Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno 5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Montaggio dell'adattatore
Quando si trasportano più di due bi‐
ciclette, occorre fissare l'adattatore
prima di montare la seconda bici.
1. Fissare l'adattatore al sistema di
trasporto posteriore come mo‐
strato nell'illustrazione.
2. Ruotare la leva (1) in avanti e trat‐
tenerla, poi abbassare l'adatta‐
tore (2) nella parte posteriore.
3. Sbloccare la leva e controllare se l'adattatore è stato fissato in sicu‐
rezza.

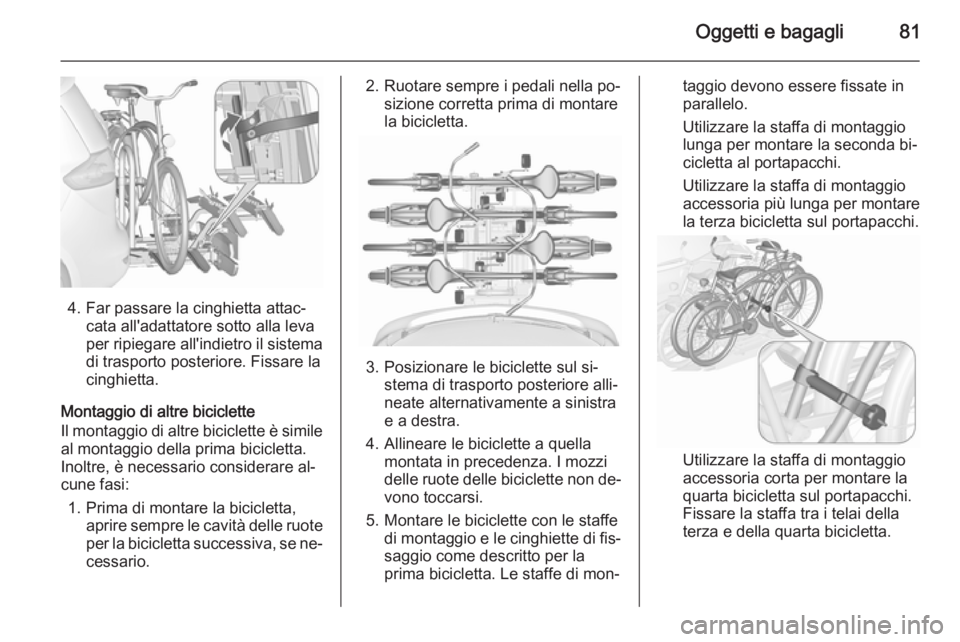

Oggetti e bagagli81
4. Far passare la cinghietta attac‐cata all'adattatore sotto alla leva
per ripiegare all'indietro il sistema
di trasporto posteriore. Fissare la
cinghietta.
Montaggio di altre biciclette
Il montaggio di altre biciclette è simile al montaggio della prima bicicletta.
Inoltre, è necessario considerare al‐
cune fasi:
1. Prima di montare la bicicletta, aprire sempre le cavità delle ruoteper la bicicletta successiva, se ne‐
cessario.
2. Ruotare sempre i pedali nella po‐ sizione corretta prima di montare
la bicicletta.
3. Posizionare le biciclette sul si‐ stema di trasporto posteriore alli‐
neate alternativamente a sinistra
e a destra.
4. Allineare le biciclette a quella montata in precedenza. I mozzi
delle ruote delle biciclette non de‐
vono toccarsi.
5. Montare le biciclette con le staffe di montaggio e le cinghiette di fis‐saggio come descritto per la
prima bicicletta. Le staffe di mon‐
taggio devono essere fissate in
parallelo.
Utilizzare la staffa di montaggio
lunga per montare la seconda bi‐
cicletta al portapacchi.
Utilizzare la staffa di montaggio
accessoria più lunga per montare
la terza bicicletta sul portapacchi.
Utilizzare la staffa di montaggio
accessoria corta per montare la
quarta bicicletta sul portapacchi.
Fissare la staffa tra i telai della
terza e della quarta bicicletta.

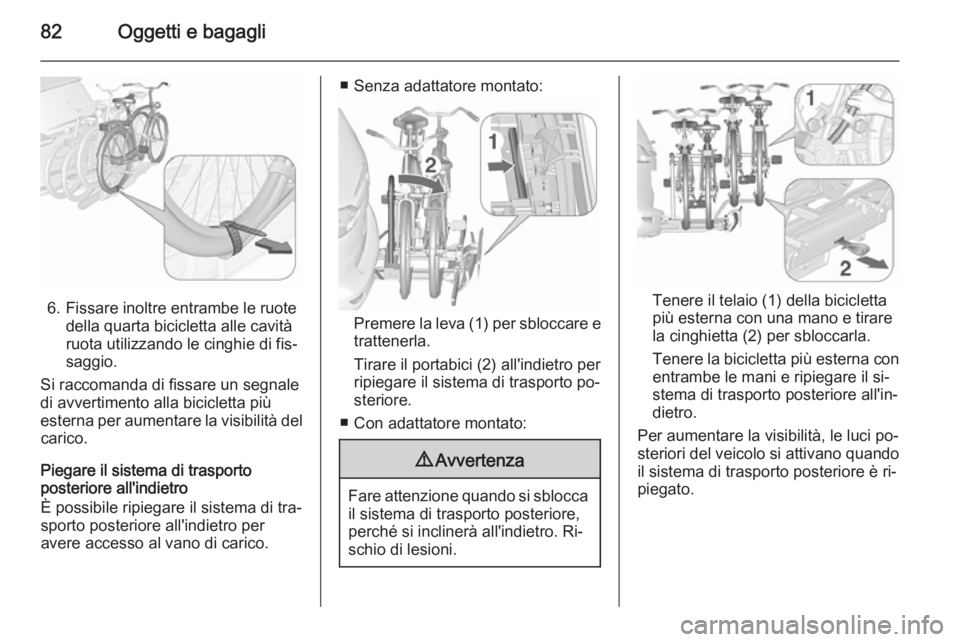

82Oggetti e bagagli
6. Fissare inoltre entrambe le ruotedella quarta bicicletta alle cavità
ruota utilizzando le cinghie di fis‐
saggio.
Si raccomanda di fissare un segnale
di avvertimento alla bicicletta più
esterna per aumentare la visibilità del carico.
Piegare il sistema di trasporto
posteriore all'indietro
È possibile ripiegare il sistema di tra‐
sporto posteriore all'indietro per
avere accesso al vano di carico.
■ Senza adattatore montato:
Premere la leva (1) per sbloccare e trattenerla.
Tirare il portabici (2) all'indietro per
ripiegare il sistema di trasporto po‐ steriore.
■ Con adattatore montato:
9 Avvertenza
Fare attenzione quando si sblocca
il sistema di trasporto posteriore,
perché si inclinerà all'indietro. Ri‐
schio di lesioni.
Tenere il telaio (1) della bicicletta
più esterna con una mano e tirare
la cinghietta (2) per sbloccarla.
Tenere la bicicletta più esterna con entrambe le mani e ripiegare il si‐
stema di trasporto posteriore all'in‐
dietro.
Per aumentare la visibilità, le luci po‐
steriori del veicolo si attivano quando
il sistema di trasporto posteriore è ri‐
piegato.

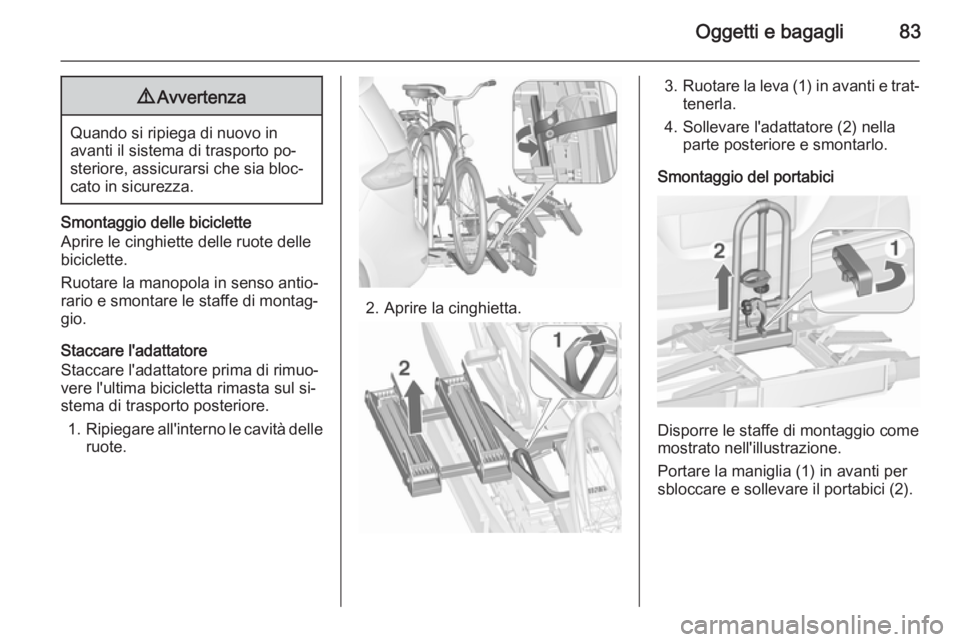

Oggetti e bagagli839Avvertenza
Quando si ripiega di nuovo in
avanti il sistema di trasporto po‐ steriore, assicurarsi che sia bloc‐cato in sicurezza.
Smontaggio delle biciclette
Aprire le cinghiette delle ruote delle
biciclette.
Ruotare la manopola in senso antio‐
rario e smontare le staffe di montag‐
gio.
Staccare l'adattatore
Staccare l'adattatore prima di rimuo‐
vere l'ultima bicicletta rimasta sul si‐
stema di trasporto posteriore.
1. Ripiegare all'interno le cavità delle
ruote.
2. Aprire la cinghietta.
3. Ruotare la leva (1) in avanti e trat‐
tenerla.
4. Sollevare l'adattatore (2) nella parte posteriore e smontarlo.
Smontaggio del portabici
Disporre le staffe di montaggio come
mostrato nell'illustrazione.
Portare la maniglia (1) in avanti per
sbloccare e sollevare il portabici (2).

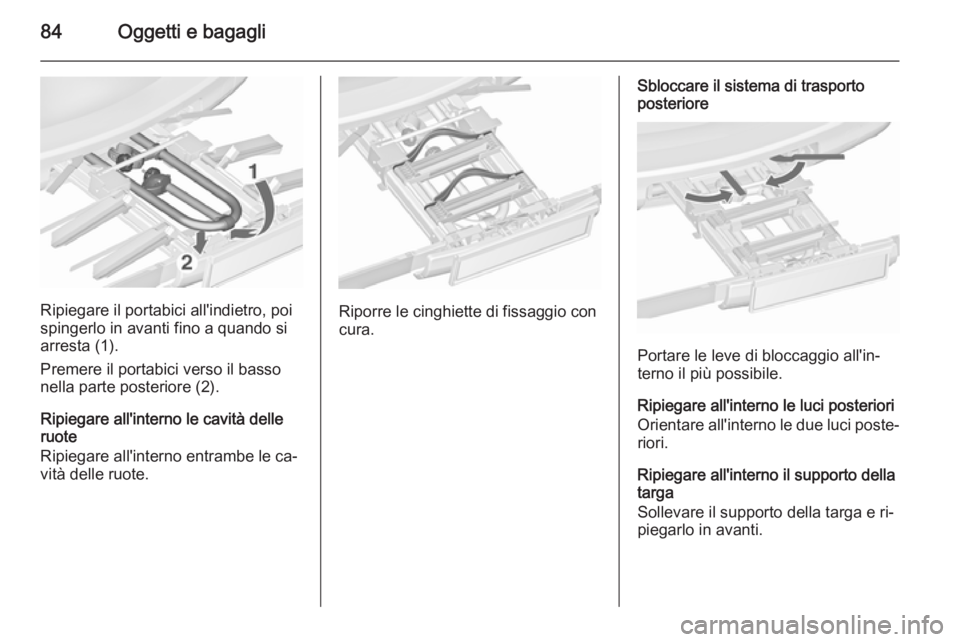

84Oggetti e bagagli
Ripiegare il portabici all'indietro, poi
spingerlo in avanti fino a quando si
arresta (1).
Premere il portabici verso il basso
nella parte posteriore (2).
Ripiegare all'interno le cavità delle
ruote
Ripiegare all'interno entrambe le ca‐
vità delle ruote.Riporre le cinghiette di fissaggio con
cura.
Sbloccare il sistema di trasporto
posteriore
Portare le leve di bloccaggio all'in‐
terno il più possibile.
Ripiegare all'interno le luci posteriori
Orientare all'interno le due luci poste‐
riori.
Ripiegare all'interno il supporto della
targa
Sollevare il supporto della targa e ri‐
piegarlo in avanti.

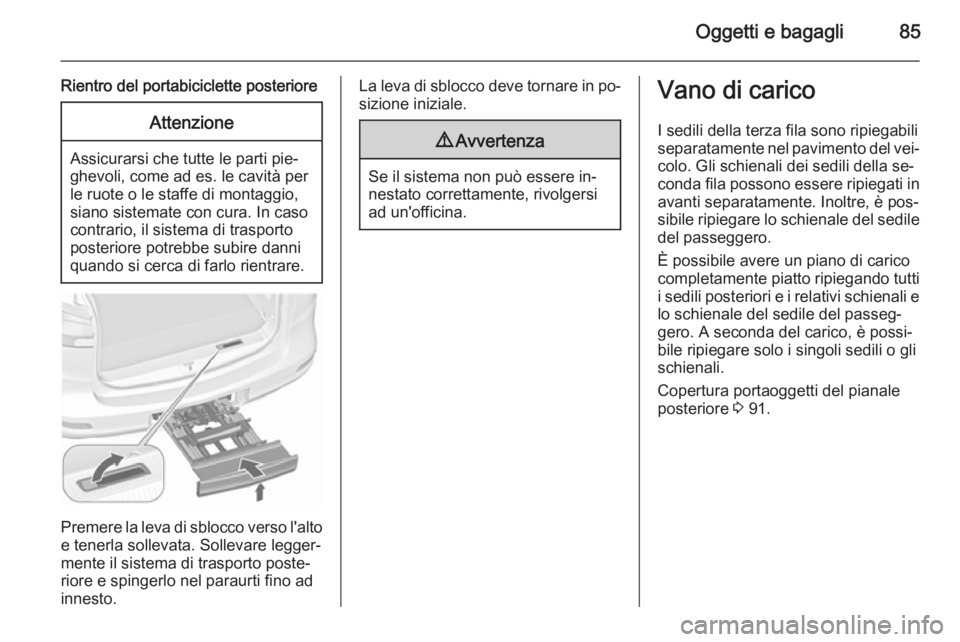

Oggetti e bagagli85
Rientro del portabiciclette posterioreAttenzione
Assicurarsi che tutte le parti pie‐
ghevoli, come ad es. le cavità per
le ruote o le staffe di montaggio,
siano sistemate con cura. In caso
contrario, il sistema di trasporto
posteriore potrebbe subire danni
quando si cerca di farlo rientrare.
Premere la leva di sblocco verso l'alto e tenerla sollevata. Sollevare legger‐
mente il sistema di trasporto poste‐
riore e spingerlo nel paraurti fino ad
innesto.
La leva di sblocco deve tornare in po‐
sizione iniziale.9 Avvertenza
Se il sistema non può essere in‐
nestato correttamente, rivolgersi
ad un'officina.
Vano di carico
I sedili della terza fila sono ripiegabili
separatamente nel pavimento del vei‐
colo. Gli schienali dei sedili della se‐
conda fila possono essere ripiegati in avanti separatamente. Inoltre, è pos‐sibile ripiegare lo schienale del sedile
del passeggero.
È possibile avere un piano di carico
completamente piatto ripiegando tutti
i sedili posteriori e i relativi schienali e lo schienale del sedile del passeg‐gero. A seconda del carico, è possi‐
bile ripiegare solo i singoli sedili o gli schienali.
Copertura portaoggetti del pianale
posteriore 3 91.

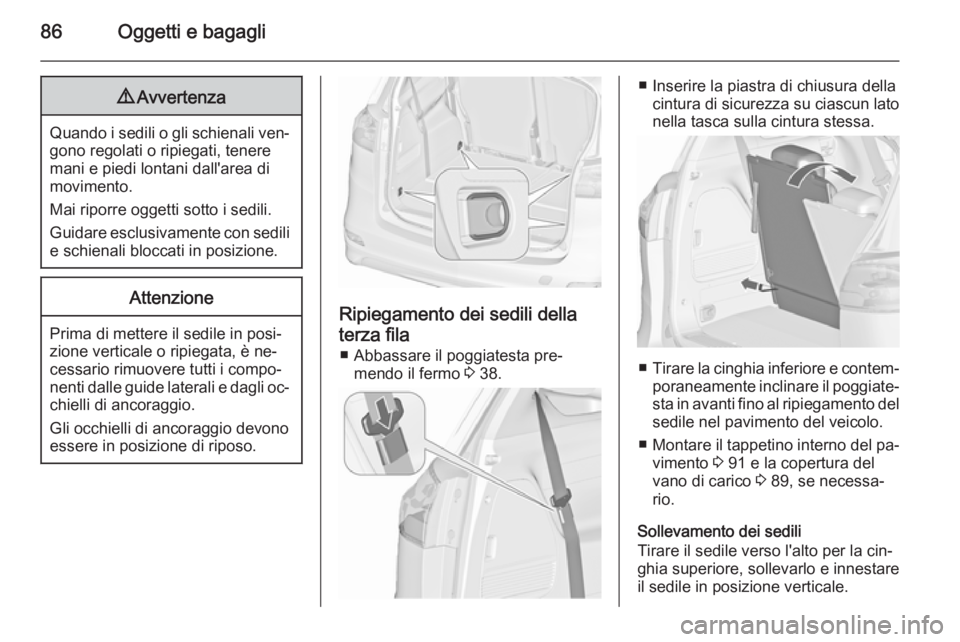

86Oggetti e bagagli9Avvertenza
Quando i sedili o gli schienali ven‐
gono regolati o ripiegati, tenere
mani e piedi lontani dall'area di movimento.
Mai riporre oggetti sotto i sedili.
Guidare esclusivamente con sedili
e schienali bloccati in posizione.
Attenzione
Prima di mettere il sedile in posi‐
zione verticale o ripiegata, è ne‐
cessario rimuovere tutti i compo‐
nenti dalle guide laterali e dagli oc‐ chielli di ancoraggio.
Gli occhielli di ancoraggio devono
essere in posizione di riposo.
Ripiegamento dei sedili della
terza fila ■ Abbassare il poggiatesta pre‐ mendo il fermo 3 38.
■ Inserire la piastra di chiusura della
cintura di sicurezza su ciascun latonella tasca sulla cintura stessa.
■ Tirare la cinghia inferiore e contem‐
poraneamente inclinare il poggiate‐
sta in avanti fino al ripiegamento del
sedile nel pavimento del veicolo.
■ Montare il tappetino interno del pa‐
vimento 3 91 e la copertura del
vano di carico 3 89, se necessa‐
rio.
Sollevamento dei sedili
Tirare il sedile verso l'alto per la cin‐ ghia superiore, sollevarlo e innestare
il sedile in posizione verticale.
