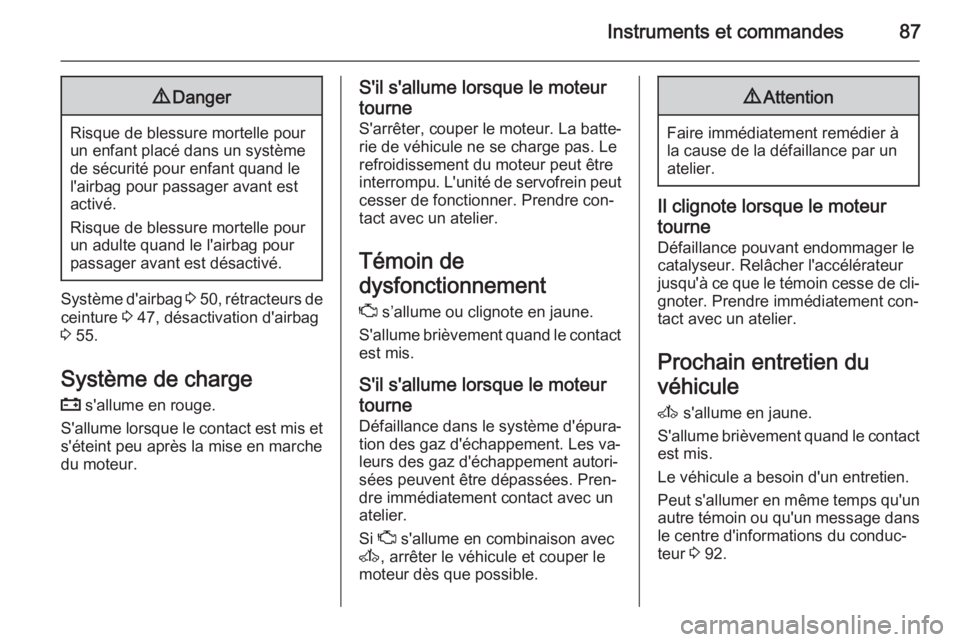

Instruments et commandes879Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système d'airbag 3 50 , rétracteurs de
ceinture 3 47, désactivation d'airbag
3 55.
Système de charge p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le refroidissement du moteur peut être
interrompu. L'unité de servofrein peut
cesser de fonctionner. Prendre con‐
tact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteurtourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les va‐
leurs des gaz d'échappement autori‐
sées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.
Si Z s'allume en combinaison avec
A , arrêter le véhicule et couper le
moteur dès que possible.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le
catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐
gnoter. Prendre immédiatement con‐
tact avec un atelier.
Prochain entretien du
véhicule A s'allume en jaune.
S'allume brièvement quand le contact
est mis.
Le véhicule a besoin d'un entretien.
Peut s'allumer en même temps qu'un
autre témoin ou qu'un message dans le centre d'informations du conduc‐
teur 3 92.

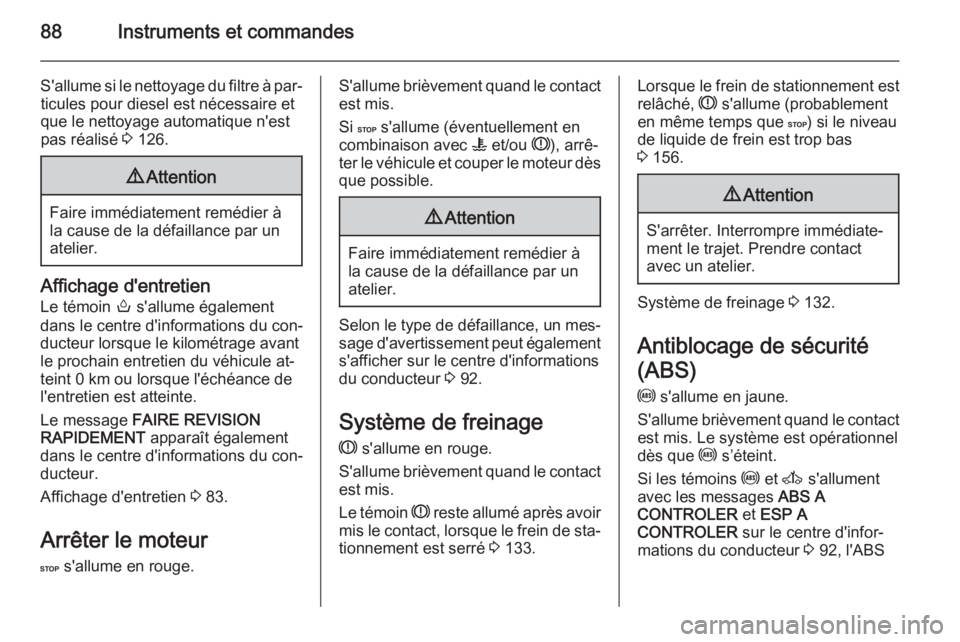

88Instruments et commandes
S'allume si le nettoyage du filtre à par‐ticules pour diesel est nécessaire et
que le nettoyage automatique n'est
pas réalisé 3 126.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Affichage d'entretien
Le témoin o s'allume également
dans le centre d'informations du con‐
ducteur lorsque le kilométrage avant
le prochain entretien du véhicule at‐
teint 0 km ou lorsque l'échéance de
l'entretien est atteinte.
Le message FAIRE REVISION
RAPIDEMENT apparaît également
dans le centre d'informations du con‐
ducteur.
Affichage d'entretien 3 83.
Arrêter le moteur C s'allume en rouge.
S'allume brièvement quand le contact
est mis.
Si C s'allume (éventuellement en
combinaison avec W et/ou R), arrê‐
ter le véhicule et couper le moteur dès que possible.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Selon le type de défaillance, un mes‐
sage d'avertissement peut également s'afficher sur le centre d'informations
du conducteur 3 92.
Système de freinage
R s'allume en rouge.
S'allume brièvement quand le contact
est mis.
Le témoin R reste allumé après avoir
mis le contact, lorsque le frein de sta‐
tionnement est serré 3 133.
Lorsque le frein de stationnement est
relâché, R s'allume (probablement
en même temps que C) si le niveau
de liquide de frein est trop bas
3 156.9 Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Système de freinage 3 132.
Antiblocage de sécurité
(ABS) u s'allume en jaune.
S'allume brièvement quand le contact
est mis. Le système est opérationnel
dès que u s’éteint.
Si les témoins u et A s'allument
avec les messages ABS A
CONTROLER et ESP A
CONTROLER sur le centre d'infor‐
mations du conducteur 3 92, l'ABS

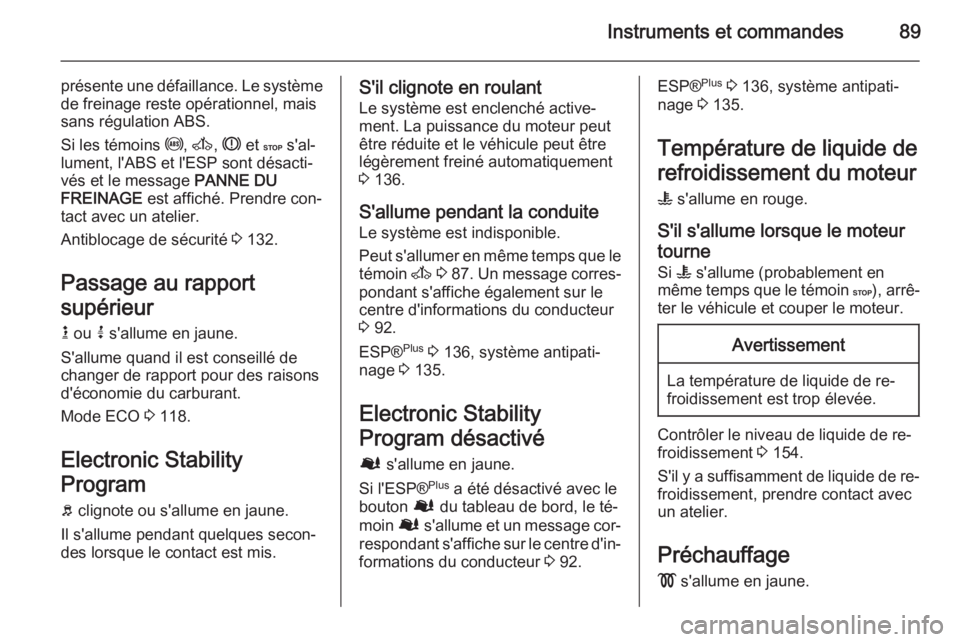

Instruments et commandes89
présente une défaillance. Le système
de freinage reste opérationnel, mais
sans régulation ABS.
Si les témoins u, A , R et C s'al‐
lument, l'ABS et l'ESP sont désacti‐
vés et le message PANNE DU
FREINAGE est affiché. Prendre con‐
tact avec un atelier.
Antiblocage de sécurité 3 132.
Passage au rapport
supérieur
k ou j s'allume en jaune.
S'allume quand il est conseillé de
changer de rapport pour des raisons
d'économie du carburant.
Mode ECO 3 118.
Electronic Stability
Program
b clignote ou s'allume en jaune.
Il s'allume pendant quelques secon‐
des lorsque le contact est mis.S'il clignote en roulant
Le système est enclenché active‐
ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement
3 136.
S'allume pendant la conduite
Le système est indisponible.
Peut s'allumer en même temps que le témoin A 3 87 . Un message corres‐
pondant s'affiche également sur le centre d'informations du conducteur
3 92.
ESP® Plus
3 136, système antipati‐
nage 3 135.
Electronic Stability
Program désactivé
Ø s'allume en jaune.
Si l'ESP® Plus
a été désactivé avec le
bouton Ø du tableau de bord, le té‐
moin Ø s'allume et un message cor‐
respondant s'affiche sur le centre d'in‐ formations du conducteur 3 92.ESP® Plus
3 136, système antipati‐
nage 3 135.
Température de liquide de
refroidissement du moteur
W s'allume en rouge.
S'il s'allume lorsque le moteur tourne
Si W s'allume (probablement en
même temps que le témoin C), arrê‐
ter le véhicule et couper le moteur.Avertissement
La température de liquide de re‐
froidissement est trop élevée.
Contrôler le niveau de liquide de re‐
froidissement 3 154.
S'il y a suffisamment de liquide de re‐
froidissement, prendre contact avec
un atelier.
Préchauffage! s'allume en jaune.

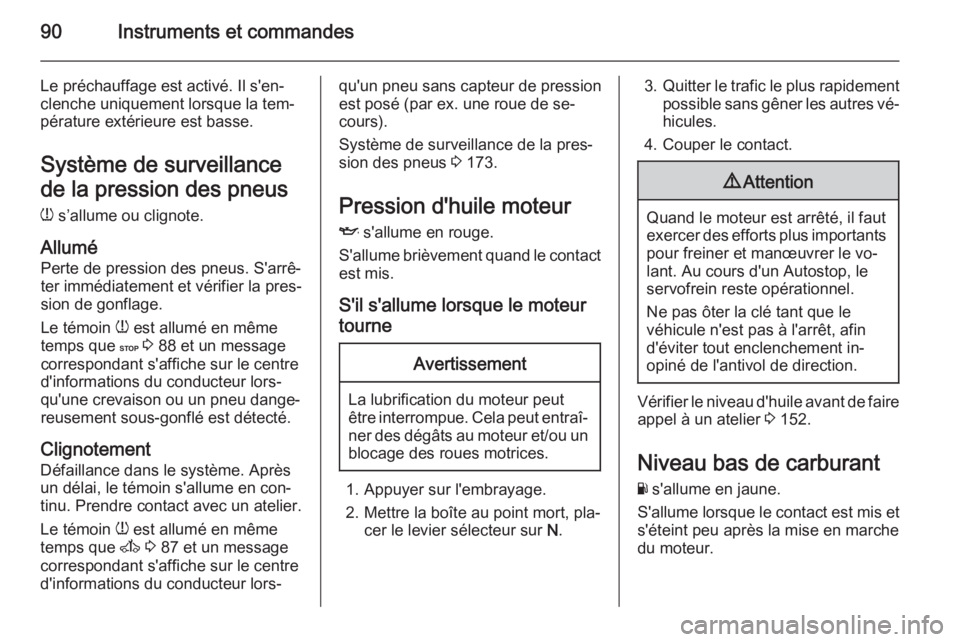

90Instruments et commandes
Le préchauffage est activé. Il s'en‐
clenche uniquement lorsque la tem‐
pérature extérieure est basse.
Système de surveillance
de la pression des pneus
w s’allume ou clignote.
Allumé Perte de pression des pneus. S'arrê‐ter immédiatement et vérifier la pres‐
sion de gonflage.
Le témoin w est allumé en même
temps que C 3 88 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐
qu'une crevaison ou un pneu dange‐
reusement sous-gonflé est détecté.
Clignotement
Défaillance dans le système. Après
un délai, le témoin s'allume en con‐
tinu. Prendre contact avec un atelier.
Le témoin w est allumé en même
temps que A 3 87 et un message
correspondant s'affiche sur le centre
d'informations du conducteur lors‐qu'un pneu sans capteur de pression
est posé (par ex. une roue de se‐
cours).
Système de surveillance de la pres‐
sion des pneus 3 173.
Pression d'huile moteur I s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, pla‐ cer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres vé‐ hicules.
4. Couper le contact.9 Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le vo‐
lant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement in‐
opiné de l'antivol de direction.
Vérifier le niveau d'huile avant de faire
appel à un atelier 3 152.
Niveau bas de carburant Y s'allume en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.

Instruments et commandes91
S'il s'allume lorsque le moteur
tourne Le niveau de carburant dans le réser‐
voir est trop bas. Faire le plein immé‐
diatement.
Ne jamais rouler jusqu'à ce que le ré‐ servoir soit vide.
Faire le plein 3 144.
Catalyseur 3 127.
Purge d'air du circuit de gazole (diesel) 3 158.
Système Stop/Start
\
S'allume lorsqu'un Autostop est in‐
hibé quand certaines conditions ne
sont pas remplies.
Ï s’allume ou clignote en jaune / vert.
Allumé
S'allume en vert lors d'un Autostop.
L'éclairage en jaune de Ï indique
une défaillance dans le Système d'ar‐ rêt-démarrage. Prendre contact avec
un atelier.Clignotement
Clignote en vert lors du redémarrage automatique.
Système Stop/Start 3 121.
Éclairage extérieur
9 s'allume en vert.
Il s'allume lorsque l'éclairage exté‐
rieur est allumé 3 97.
Feux de route
P s'allume en bleu.
Il s’allume quand les feux de route
sont allumés ou en cas d’appel de
phares 3 98.
Antibrouillard > s'allume en vert.
Il s'allume lorsque les phares anti‐
brouillard sont allumés 3 100.
Feu antibrouillard arrière
r s'allume en jaune.Allumé quand le feu antibrouillard ar‐
rière est allumé 3 100.
Régulateur de vitesse
m , U s'allume en vert ou en jaune.
m s'allume en vert quand une cer‐
taine vitesse est mémorisée.
U s'allume en vert quand le système
fonctionne.
Limiteur de vitesse
U s'allume en jaune.
U s'allume en jaune quand le sys‐
tème fonctionne.
Régulateur de vitesse, limiteur de vi‐
tesse 3 137.
Tachygraphe
& s'allume en cas de défaillance
3 96.
Porte ouverte y s'allume en rouge.

92Instruments et commandes
S'allume lorsque l'allumage est misen route tandis qu'une porte ou le
hayon est ouvert.
Véhicules avec boîte manuelle moto‐
risée ; le témoin s'allume sur l'affi‐ chage de la transmission indiquant la porte ouverte concernée.Affichages
d'information

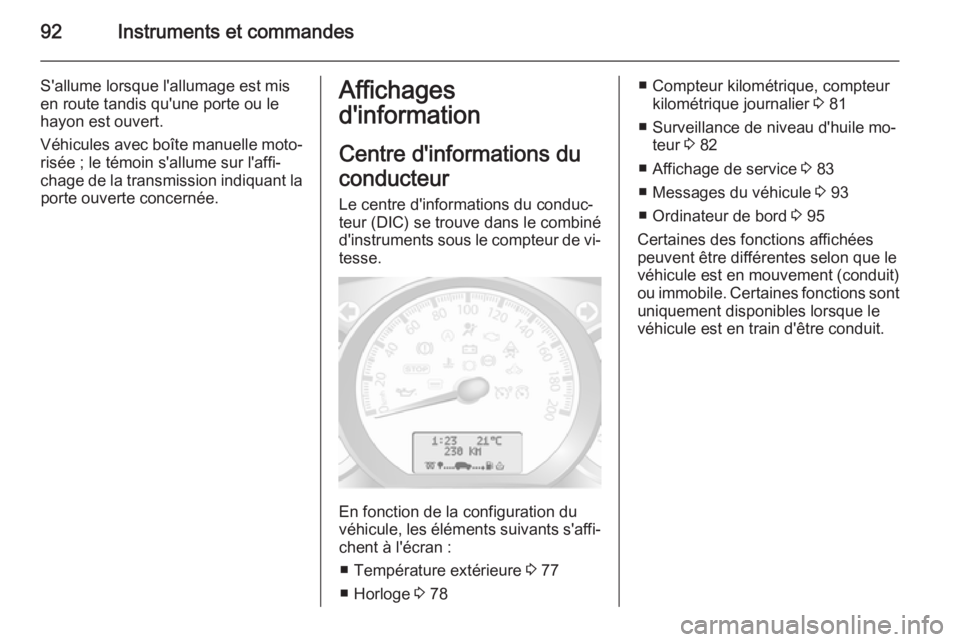

Centre d'informations du
conducteur
Le centre d'informations du conduc‐ teur (DIC) se trouve dans le combiné
d'instruments sous le compteur de vi‐ tesse.
En fonction de la configuration du
véhicule, les éléments suivants s'affi‐
chent à l'écran :
■ Température extérieure 3 77
■ Horloge 3 78
■ Compteur kilométrique, compteur
kilométrique journalier 3 81
■ Surveillance de niveau d'huile mo‐ teur 3 82
■ Affichage de service 3 83
■ Messages du véhicule 3 93
■ Ordinateur de bord 3 95
Certaines des fonctions affichées
peuvent être différentes selon que le
véhicule est en mouvement (conduit)
ou immobile. Certaines fonctions sont uniquement disponibles lorsque le
véhicule est en train d'être conduit.

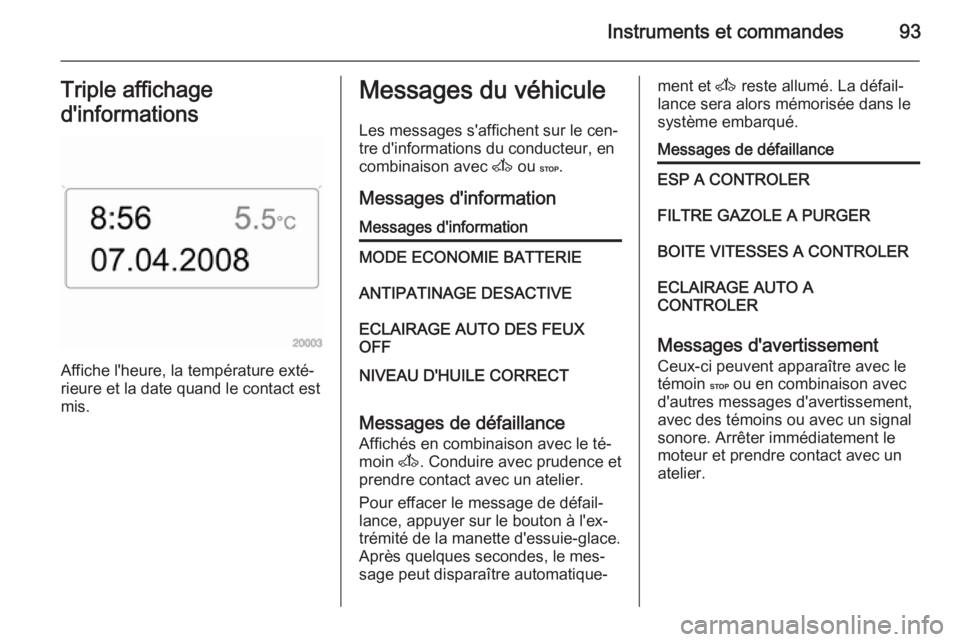

Instruments et commandes93Triple affichage
d'informations
Affiche l'heure, la température exté‐
rieure et la date quand le contact est
mis.
Messages du véhicule
Les messages s'affichent sur le cen‐
tre d'informations du conducteur, en
combinaison avec A ou C.
Messages d'informationMessages d'informationMODE ECONOMIE BATTERIEANTIPATINAGE DESACTIVEECLAIRAGE AUTO DES FEUX
OFFNIVEAU D'HUILE CORRECT
Messages de défaillance
Affichés en combinaison avec le té‐
moin A. Conduire avec prudence et
prendre contact avec un atelier.
Pour effacer le message de défail‐
lance, appuyer sur le bouton à l'ex‐
trémité de la manette d'essuie-glace. Après quelques secondes, le mes‐
sage peut disparaître automatique‐
ment et A reste allumé. La défail‐
lance sera alors mémorisée dans le
système embarqué.Messages de défaillanceESP A CONTROLERFILTRE GAZOLE A PURGERBOITE VITESSES A CONTROLERECLAIRAGE AUTO A
CONTROLER
Messages d'avertissement
Ceux-ci peuvent apparaître avec le témoin C ou en combinaison avec
d'autres messages d'avertissement,
avec des témoins ou avec un signal
sonore. Arrêter immédiatement le
moteur et prendre contact avec un atelier.

94Instruments et commandes
Messages d'avertissementPANNE DE L'INJECTIONSURCHAUFFE DU MOTEURBOITE VITESSES SURCHAUFFE
Signaux sonores
Lors du démarrage du moteur
ou en roulant Un seul signal sonore se fera enten‐
dre à la fois.
Le signal sonore indiquant des cein‐ tures de sécurité débouclées aura la
priorité sur tout autre signal sonore.
■ En cas de ceinture de sécurité non bouclée 3 49.
■ Si une vitesse donnée est dépas‐ sée alors que le frein de stationne‐
ment est serré 3 133.
■ Si l'aide au stationnement détecte un objet 3 141.
■ Si le véhicule est équipé d'une boîte
manuelle automatisée et que la
température d'embrayage est fort
élevée 3 128.
■ Si la vitesse du véhicule dépasse brièvement une limite fixée 3 80.
■ Lors de la fermeture de la porte coulissante électrique 3 26.
■ Si la porte coulissante est ouverte et que le frein de stationnement est
relâché 3 26.
■ Lors de l'activation ou de la désac‐ tivation de la surveillance de l'incli‐
naison du véhicule 3 30.
Quand le véhicule est à l'arrêt et/ ou que la porte du conducteurest ouverte ■ Si la clé de contact est dans la ser‐
rure de contact.
■ Avec l'éclairage extérieur allumé.
■ Si le véhicule est équipé d'une boîte
manuelle automatisée 3 128 ; que
le frein de stationnement n'a pas
été serré, que le point mort n'est pas sélectionné ou que la pédale
de frein n'a pas été enfoncée. Unmessage correspondant peut éga‐
lement apparaître dans le centre
d'informations du conducteur 3 92.
■ Si le moteur est en situation d'Au‐ tostop mais qu'il n'est pas coupé.
Système Stop/Start 3 121.
