2015.5 OPEL MOVANO_B Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

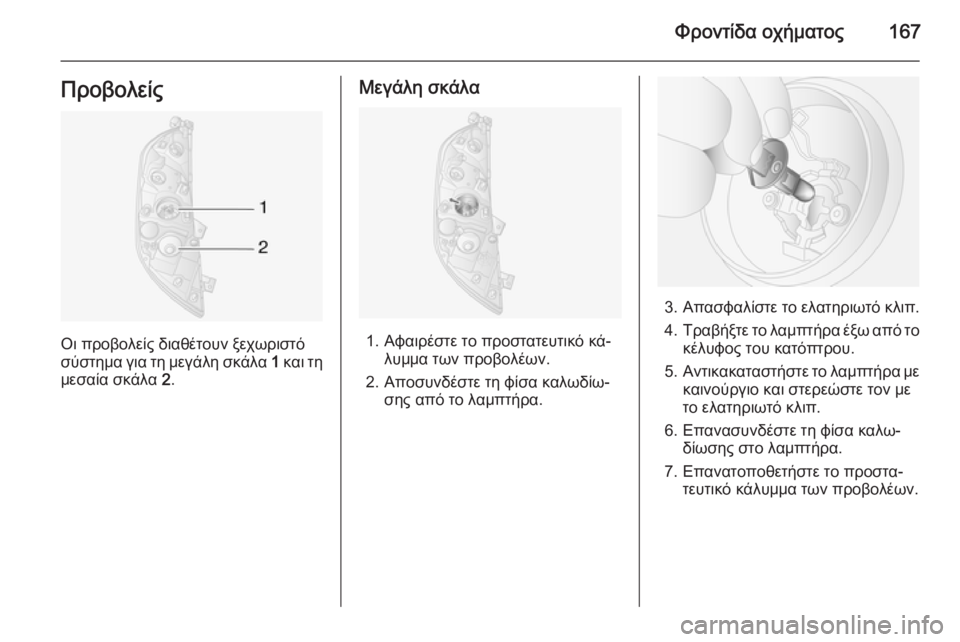

Φροντίδα οχήματος167Προβολείς
Οι προβολείς διαθέτουν ξεχωριστό
σύστημα για τη μεγάλη σκάλα 1 και τη
μεσαία σκάλα 2.
Μεγάλη σκάλα
1. Αφαιρέστε το προστατευτικό κά‐
λυμμα των προβολέων.
2. Αποσυνδέστε τη φίσα καλωδίω‐ σης από το λαμπτήρα.
3. Απασφαλίστε το ελατηριωτό κλιπ.
4. Τραβήξτε το λαμπτήρα έξω από το
κέλυφος του κατόπτρου.
5. Αντικακαταστήστε το λαμπτήρα με
καινούργιο και στερεώστε τον με
το ελατηριωτό κλιπ.
6. Επανασυνδέστε τη φίσα καλω‐ δίωσης στο λαμπτήρα.
7. Επανατοποθετήστε το προστα‐ τευτικό κάλυμμα των προβολέων.

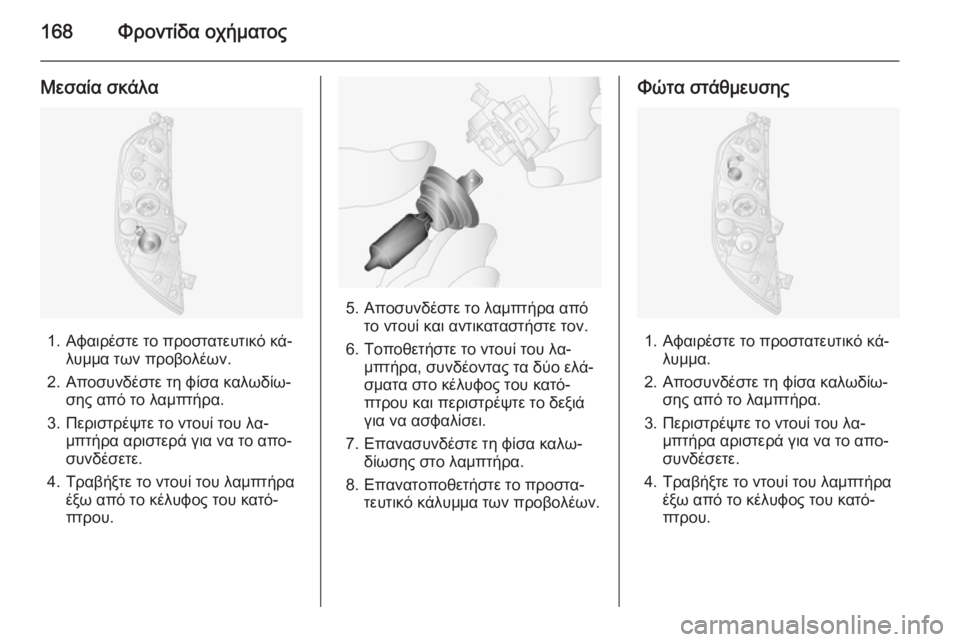

168Φροντίδα οχήματος
Μεσαία σκάλα
1. Αφαιρέστε το προστατευτικό κά‐λυμμα των προβολέων.
2. Αποσυνδέστε τη φίσα καλωδίω‐ σης από το λαμπτήρα.
3. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά για να το απο‐
συνδέσετε.
4. Τραβήξτε το ντουί του λαμπτήρα έξω από το κέλυφος του κατό‐
πτρου.
5. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον.
6. Τοποθετήστε το ντουί του λα‐ μπτήρα, συνδέοντας τα δύο ελά‐
σματα στο κέλυφος του κατό‐
πτρου και περιστρέψτε το δεξιά
για να ασφαλίσει.
7. Επανασυνδέστε τη φίσα καλω‐ δίωσης στο λαμπτήρα.
8. Επανατοποθετήστε το προστα‐ τευτικό κάλυμμα των προβολέων.
Φώτα στάθμευσης
1. Αφαιρέστε το προστατευτικό κά‐ λυμμα.
2. Αποσυνδέστε τη φίσα καλωδίω‐ σης από το λαμπτήρα.
3. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά για να το απο‐
συνδέσετε.
4. Τραβήξτε το ντουί του λαμπτήρα έξω από το κέλυφος του κατό‐
πτρου.

Φροντίδα οχήματος169
5. Αποσυνδέστε το λαμπτήρα απότο ντουί και αντικαταστήστε τον.
6. Τοποθετήστε το ντουί του λα‐ μπτήρα, συνδέοντας τα δύο ελά‐
σματα στο κέλυφος του κατό‐
πτρου και περιστρέψτε το δεξιά
για να ασφαλίσει.
7. Επανασυνδέστε τη φίσα καλω‐ δίωσης στο λαμπτήρα.
8. Επανατοποθετήστε το προστα‐ τευτικό κάλυμμα.

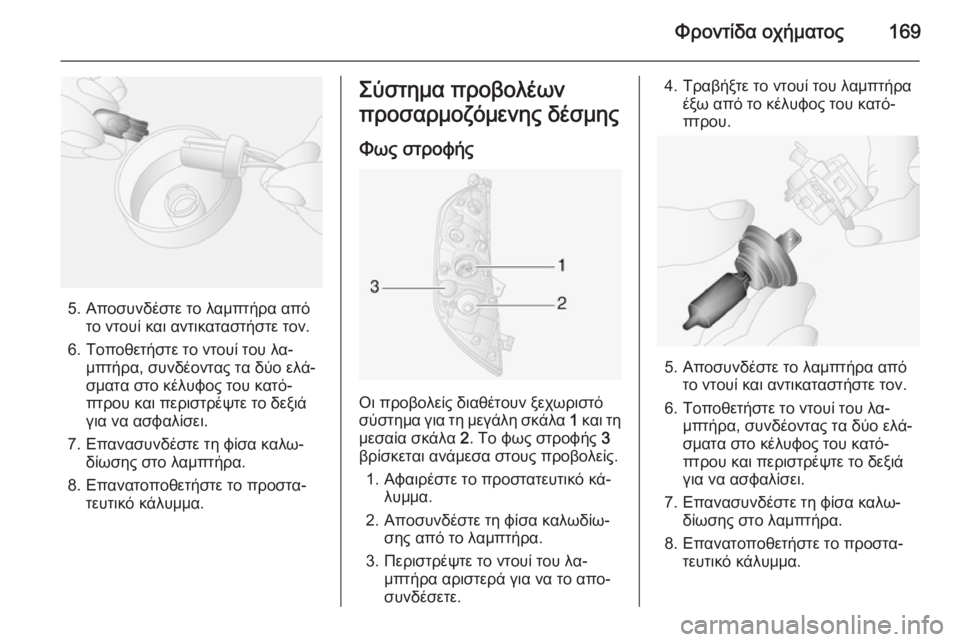

Σύστημα προβολέων
προσαρμοζόμενης δέσμης
Φως στροφής
Οι προβολείς διαθέτουν ξεχωριστό
σύστημα για τη μεγάλη σκάλα 1 και τη
μεσαία σκάλα 2. Το φως στροφής 3
βρίσκεται ανάμεσα στους προβολείς.
1. Αφαιρέστε το προστατευτικό κά‐ λυμμα.
2. Αποσυνδέστε τη φίσα καλωδίω‐ σης από το λαμπτήρα.
3. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά για να το απο‐
συνδέσετε.
4. Τραβήξτε το ντουί του λαμπτήρα έξω από το κέλυφος του κατό‐
πτρου.
5. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον.
6. Τοποθετήστε το ντουί του λα‐ μπτήρα, συνδέοντας τα δύο ελά‐
σματα στο κέλυφος του κατό‐
πτρου και περιστρέψτε το δεξιά
για να ασφαλίσει.
7. Επανασυνδέστε τη φίσα καλω‐ δίωσης στο λαμπτήρα.
8. Επανατοποθετήστε το προστα‐ τευτικό κάλυμμα.

170Φροντίδα οχήματοςΠροβολείς ομίχλης
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Μπροστινά φλας
1. Αφαιρέστε το προστατευτικό κά‐ λυμμα.
2. Αποσυνδέστε τη φίσα καλωδίω‐ σης από το λαμπτήρα.
3. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά για να το απο‐
συνδέσετε.
4. Τραβήξτε το ντουί του λαμπτήρα έξω από το κέλυφος του κατό‐
πτρου.
5. Αποσυνδέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον.
6. Τοποθετήστε το ντουί του λα‐ μπτήρα, συνδέοντας τα δύο ελά‐
σματα στο κέλυφος του κατό‐
πτρου και περιστρέψτε το δεξιά
για να ασφαλίσει.
7. Επανασυνδέστε τη φίσα καλω‐ δίωσης στο λαμπτήρα.
8. Επανατοποθετήστε το προστα‐ τευτικό κάλυμμα.
Πίσω φώτα
Πίσω φώτα φρένων, πίσω
φώτα, πίσω φλας, όπισθεν και πίσω φώτα ομίχλης
1. Αφαιρέστε το επάνω και κάτω πλαίσιο επένδυσης από την πίσω
κολόνα.
2. Ξεβιδώστε τα δύο παξιμάδια από τους πείρους τοποθέτησης στην
πίσω πλευρά του φωτιστικού σώ‐
ματος.
3. Τραβήξτε το φωτιστικό σώμα προς τα πίσω, από την εξωτερική
πλευρά.

Φροντίδα οχήματος171
4. Αποσυνδέστε τη φίσα καλωδίω‐σης από το φωτιστικό σώμα.
5. Αφαιρέστε τις τρεις βίδες από την πίσω πλευρά του φωτιστικού σώ‐
ματος.
6. Αφαιρέστε το ντουί του λαμπτήρα από το φωτιστικό σώμα.
7. Πιέστε ελαφρά το λαμπτήρα μέσα στο ντουί, περιστρέψτε τον αρι‐
στερά, αφαιρέστε τον και αντικα‐
ταστήστε τον με καινούργιο.
Φλας ( 1)
Πίσω φως και φως φρένων ( 2)
Φως όπισθεν ( 3)
Πίσω φως ομίχλης - μπορεί να
υπάρχει μόνο στη μία πλευρά ( 4)
8. Επανατοποθετήστε το ντουί του λαμπτήρα στο φωτιστικό σώμα.
9. Επανατοποθετήστε τις τρεις βίδες στην πίσω πλευρά του φωτιστικού
σώματος.
10. Επανασυνδέστε τη φίσα καλω‐ δίωσης στο φωτιστικό σώμα.
11. Επανατοποθετήστε το φωτιστικό σώμα από την εξωτερική πλευρά
στην αρχική του θέση, φροντίζο‐
ντας να εφαρμόσει σωστά.
12. Επανατοποθετήστε τα δύο παξι‐ μάδια στους πείρους τοποθέτη‐
σης στην πίσω πλευρά του φωτι‐
στικού σώματος.
13. Τοποθετήστε το επάνω και κάτω πλαίσιο επένδυσης στην πίσω κο‐λόνα.
Πλευρικά φλας 1. Πιέστε το φωτιστικό σώμα προς τα
δεξιά και τραβήξτε την αριστερή
πλευρά του φωτιστικού σώματος
για να το απασφαλίσετε από το
άνοιγμα.

172Φροντίδα οχήματος
2. Αποσυνδέστε τη φίσα καλωδίω‐σης από το φωτιστικό σώμα.
3. Αφαιρέστε το ντουί του λαμπτήρα από το φωτιστικό σώμα περιστρέ‐
φοντάς το κατά 90° και αντικατα‐
στήστε το λαμπτήρα με καινούρ‐
γιο.
4. Τοποθετήστε το ντουί του λα‐ μπτήρα στο φωτιστικό σώμα.
5. Επανασυνδέστε τη φίσα καλω‐ δίωσης.
6. Τοποθετήστε το φωτιστικό σώμα στο άνοιγμα και πιέστε το στα αρι‐
στερά για να ασφαλίσει.
Φλας στους καθρέπτες
1. Μετακινήστε το κάτω τμήμα του καθρέπτη από το μπροστινό μέ‐
ρος για να αποκτήσετε πρόσβαση
στη βίδα.
2. Αφαιρέστε τη βίδα με ένα κατσα‐ βίδι Torx.
3. Αφαιρέστε το ντουί του λαμπτήρααπό το πίσω μέρος του κάτω τμή‐
ματος του καθρέπτη.
4. Αντικαταστήστε το λαμπτήρα.
5. Επανατοποθετήστε το ντουί του λαμπτήρα.
6. Επανατοποθετήστε τη βίδα.
Τρίτο φως φρένων
1. Αφαιρέστε το κάλυμμα από την εσωτερική πλευρά της πίσω πόρ‐
τας.
2. Ξεβιδώστε το παξιμάδι από τον πείρο τοποθέτησης στην πίσω
πλευρά του φωτιστικού σώματος.

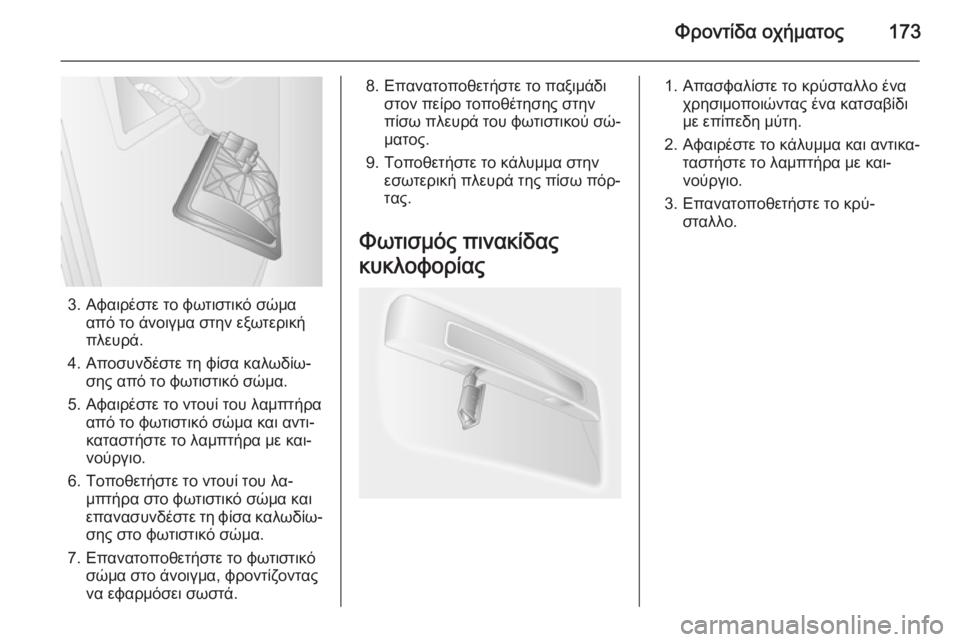

Φροντίδα οχήματος173
3. Αφαιρέστε το φωτιστικό σώμααπό το άνοιγμα στην εξωτερική
πλευρά.
4. Αποσυνδέστε τη φίσα καλωδίω‐ σης από το φωτιστικό σώμα.
5. Αφαιρέστε το ντουί του λαμπτήρα από το φωτιστικό σώμα και αντι‐
καταστήστε το λαμπτήρα με και‐
νούργιο.
6. Τοποθετήστε το ντουί του λα‐ μπτήρα στο φωτιστικό σώμα και
επανασυνδέστε τη φίσα καλωδίω‐
σης στο φωτιστικό σώμα.
7. Επανατοποθετήστε το φωτιστικό σώμα στο άνοιγμα, φροντίζοντας
να εφαρμόσει σωστά.
8. Επανατοποθετήστε το παξιμάδι στον πείρο τοποθέτησης στην
πίσω πλευρά του φωτιστικού σώ‐
ματος.
9. Τοποθετήστε το κάλυμμα στην εσωτερική πλευρά της πίσω πόρ‐
τας.
Φωτισμός πινακίδας
κυκλοφορίας1. Απασφαλίστε το κρύσταλλο ένα χρησιμοποιώντας ένα κατσαβίδι
με επίπεδη μύτη.
2. Αφαιρέστε το κάλυμμα και αντικα‐ ταστήστε το λαμπτήρα με και‐
νούργιο.
3. Επανατοποθετήστε το κρύ‐ σταλλο.

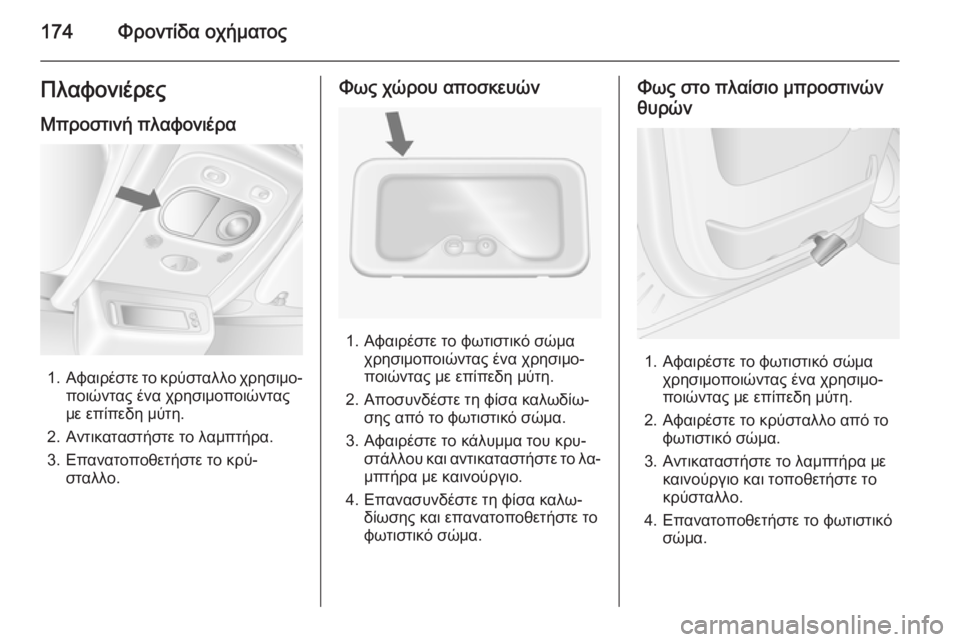

174Φροντίδα οχήματοςΠλαφονιέρες
Μπροστινή πλαφονιέρα
1. Αφαιρέστε το κρύσταλλο χρησιμο‐
ποιώντας ένα χρησιμοποιώντας
με επίπεδη μύτη.
2. Αντικαταστήστε το λαμπτήρα.
3. Επανατοποθετήστε το κρύ‐ σταλλο.
Φως χώρου αποσκευών
1. Αφαιρέστε το φωτιστικό σώμα χρησιμοποιώντας ένα χρησιμο‐
ποιώντας με επίπεδη μύτη.
2. Αποσυνδέστε τη φίσα καλωδίω‐ σης από το φωτιστικό σώμα.
3. Αφαιρέστε το κάλυμμα του κρυ‐ στάλλου και αντικαταστήστε το λα‐
μπτήρα με καινούργιο.
4. Επανασυνδέστε τη φίσα καλω‐ δίωσης και επανατοποθετήστε το
φωτιστικό σώμα.
Φως στο πλαίσιο μπροστινών
θυρών
1. Αφαιρέστε το φωτιστικό σώμα χρησιμοποιώντας ένα χρησιμο‐
ποιώντας με επίπεδη μύτη.
2. Αφαιρέστε το κρύσταλλο από το φωτιστικό σώμα.
3. Αντικαταστήστε το λαμπτήρα με καινούργιο και τοποθετήστε το
κρύσταλλο.
4. Επανατοποθετήστε το φωτιστικό σώμα.
