2015.5 OPEL MOKKA Instrukcja obsługi (in Polish)

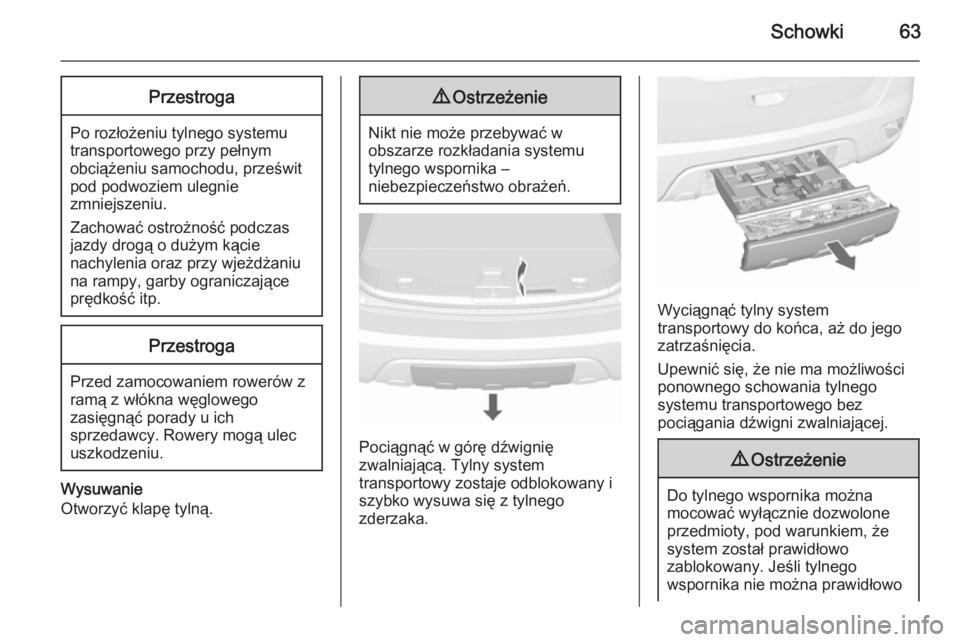

Schowki63Przestroga
Po rozłożeniu tylnego systemutransportowego przy pełnym
obciążeniu samochodu, prześwit
pod podwoziem ulegnie
zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.
Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. Tylny system
transportowy zostaje odblokowany i
szybko wysuwa się z tylnego
zderzaka.
Wyciągnąć tylny system
transportowy do końca, aż do jego
zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.
9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo

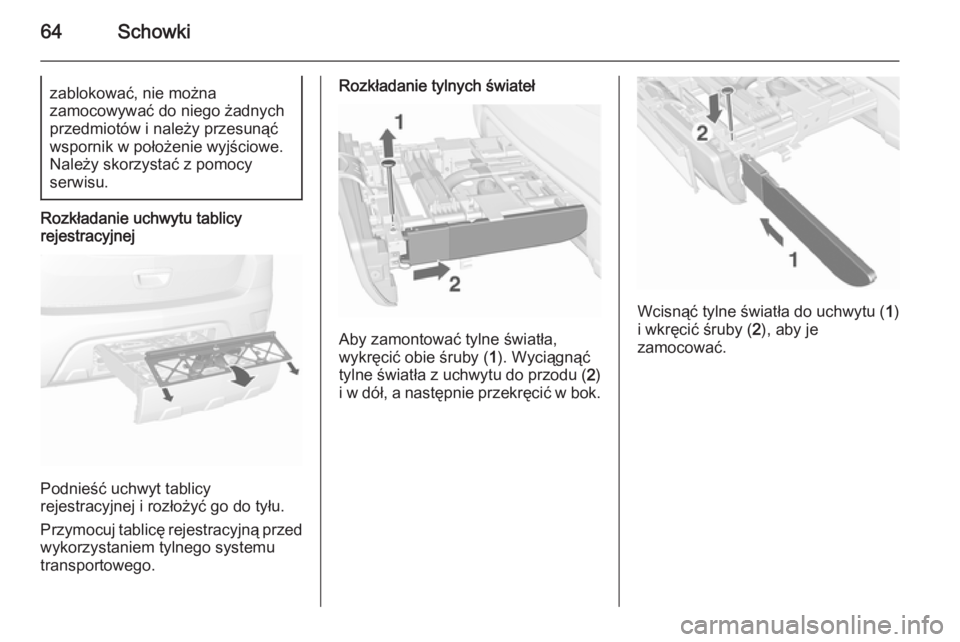

64Schowkizablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Rozkładanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i rozłożyć go do tyłu.
Przymocuj tablicę rejestracyjną przed
wykorzystaniem tylnego systemu
transportowego.
Rozkładanie tylnych świateł
Aby zamontować tylne światła,
wykręcić obie śruby ( 1). Wyciągnąć
tylne światła z uchwytu do przodu ( 2)
i w dół, a następnie przekręcić w bok.
Wcisnąć tylne światła do uchwytu ( 1)
i wkręcić śruby ( 2), aby je
zamocować.

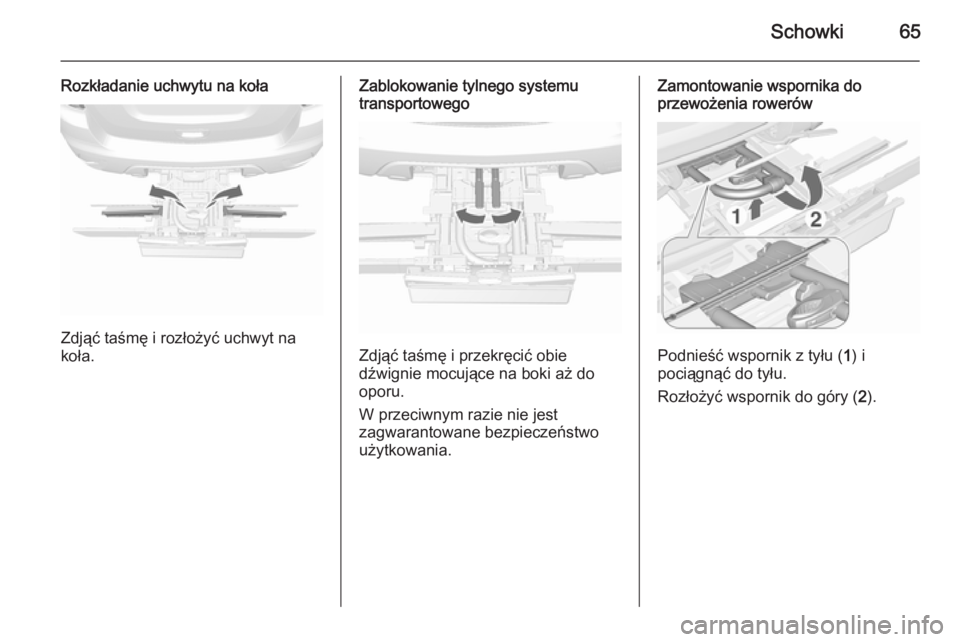

Schowki65
Rozkładanie uchwytu na koła
Zdjąć taśmę i rozłożyć uchwyt na
koła.
Zablokowanie tylnego systemu
transportowego
Zdjąć taśmę i przekręcić obie
dźwignie mocujące na boki aż do
oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.
Zamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu ( 1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry ( 2).

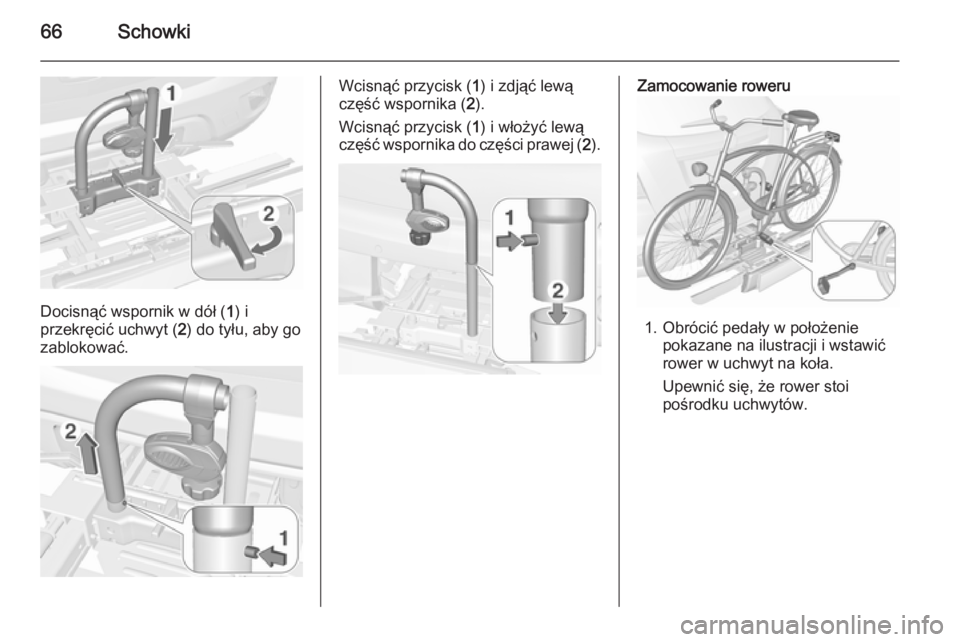

66Schowki
Docisnąć wspornik w dół (1) i
przekręcić uchwyt ( 2) do tyłu, aby go
zablokować.
Wcisnąć przycisk ( 1) i zdjąć lewą
część wspornika ( 2).
Wcisnąć przycisk ( 1) i włożyć lewą
część wspornika do części prawej ( 2).Zamocowanie roweru
1. Obrócić pedały w położenie
pokazane na ilustracji i wstawić
rower w uchwyt na koła.
Upewnić się, że rower stoi
pośrodku uchwytów.

Schowki67
2. Przymocować krótki uchwytmocujący do ramy roweru.
Obrócić pokrętło w prawo, aby
dokręcić uchwyt.
3. Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
4. Sprawdzić, czy rower jest dobrze zamocowany.Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Zamocowanie przystawki
Przy przewożeniu więcej niż jednego
roweru trzeba zamontować
przystawkę.
1. Umieścić przystawkę w tylnym systemie transportowym w
sposób pokazany na ilustracji.

68Schowki
2.Przekręcić dźwignię ( 1) do przodu
i przytrzymać, a następnie opuścić przystawkę ( 2) z tyłu.
3. Zwolnić dźwignię i sprawdzić, czy
przystawka jest pewnie
zamocowana.
4. Przeprowadzić taśmę przymocowaną do przystawki poddźwignią, odchylając tylny system
transportowy. Zapiąć taśmę.
Zamocowanie kolejnych rowerów
Zamocowanie kolejnych rowerów
odbywa się w podobny sposób jak w
przypadku pierwszego roweru.
Należy pamiętać o kilku dodatkowych krokach:
1. Przed ustawieniem roweru należy
zawsze rozłożyć uchwyty na koła
następnego roweru, jeśli będą
potrzebne.
2. Zawsze przed ustawieniem roweru obrócić pedały w
odpowiednie położenie.3. Rowery ustawiać na tylnym
systemie transportowym na
przemian, raz w prawo, raz w
lewo.
4. Kolejny rower ustawiać w jednej linii z zamocowanym poprzednio.
Piasty kół rowerów nie mogą się
stykać.
5. Rowery mocować za pomocą uchwytów i pasków mocujących,w sposób opisany dla pierwszego
roweru. Uchwyty mocujące
należy montować równolegle.
Do przymocowania drugiego
roweru do wspornika użyć
długiego uchwytu mocującego.

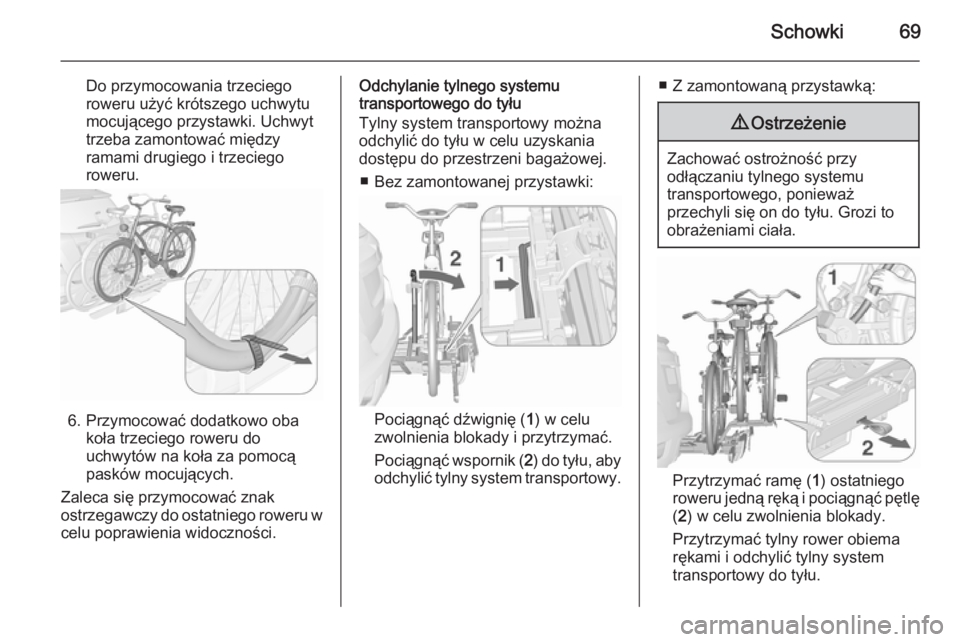

Schowki69
Do przymocowania trzeciego
roweru użyć krótszego uchwytu
mocującego przystawki. Uchwyt
trzeba zamontować między
ramami drugiego i trzeciego
roweru.
6. Przymocować dodatkowo oba koła trzeciego roweru do
uchwytów na koła za pomocą
pasków mocujących.
Zaleca się przymocować znak
ostrzegawczy do ostatniego roweru w celu poprawienia widoczności.
Odchylanie tylnego systemu
transportowego do tyłu
Tylny system transportowy można
odchylić do tyłu w celu uzyskania
dostępu do przestrzeni bagażowej.
■ Bez zamontowanej przystawki:
Pociągnąć dźwignię ( 1) w celu
zwolnienia blokady i przytrzymać.
Pociągnąć wspornik ( 2) do tyłu, aby
odchylić tylny system transportowy.
■ Z zamontowaną przystawką:9 Ostrzeżenie
Zachować ostrożność przy
odłączaniu tylnego systemu
transportowego, ponieważ
przechyli się on do tyłu. Grozi to obrażeniami ciała.
Przytrzymać ramę ( 1) ostatniego
roweru jedną ręką i pociągnąć pętlę
( 2 ) w celu zwolnienia blokady.
Przytrzymać tylny rower obiema
rękami i odchylić tylny system
transportowy do tyłu.

70Schowki
W celu poprawienia widoczności,tylne światła samochodu zostają
włączone na czas odchylenia tylnego
systemu transportowego do tyłu.9 Ostrzeżenie
Przy składaniu tylnego systemu
transportowego upewnić się, że
został bezpiecznie zamocowany.
Zdejmowanie rowerów
Rozpiąć paski na obu kołach roweru.
Obrócić pokrętło w lewo i zdjąć
uchwyty mocujące.
Odłączanie przystawki
Odłączyć przystawkę przed zdjęciem roweru z tylnego systemu
transportowego.
1. Złożyć uchwyty na koła.
2. Odpiąć taśmę.
3. Przekręcić dźwignię ( 1) do przodu
i przytrzymać.
4. Podnieść przystawkę ( 2) z tyłu i
zdjąć.
Zdemontowanie wspornika do
przewożenia rowerów
Wcisnąć przycisk ( 1) i zdjąć górną
część wspornika ( 2).
