2015.5 OPEL MOKKA Instrukcja obsługi (in Polish)

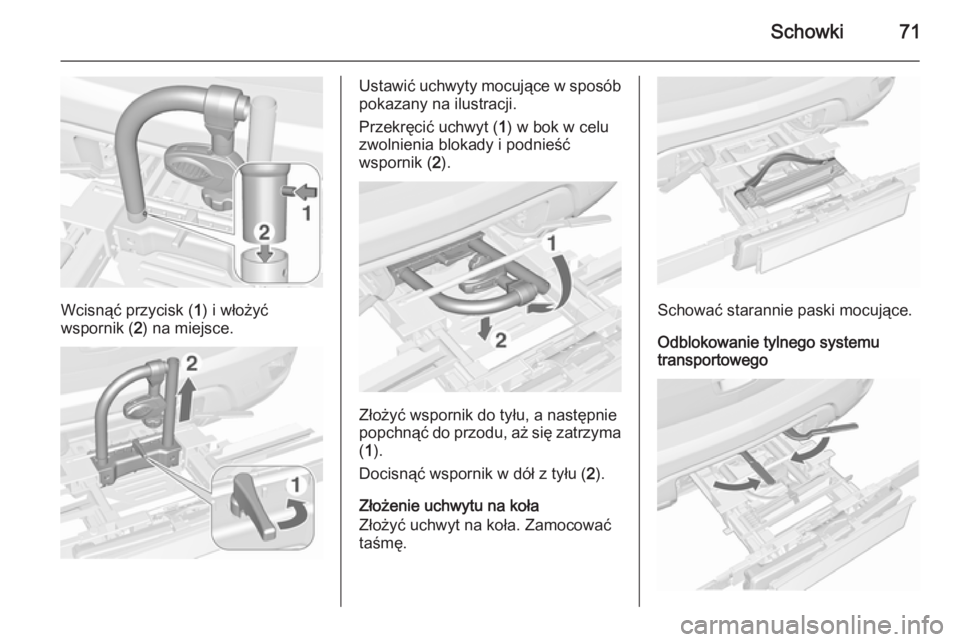

Schowki71
Wcisnąć przycisk (1) i włożyć
wspornik ( 2) na miejsce.
Ustawić uchwyty mocujące w sposób
pokazany na ilustracji.
Przekręcić uchwyt ( 1) w bok w celu
zwolnienia blokady i podnieść
wspornik ( 2).
Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się zatrzyma ( 1 ).
Docisnąć wspornik w dół z tyłu ( 2).
Złożenie uchwytu na koła
Złożyć uchwyt na koła. Zamocować
taśmę.
Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego

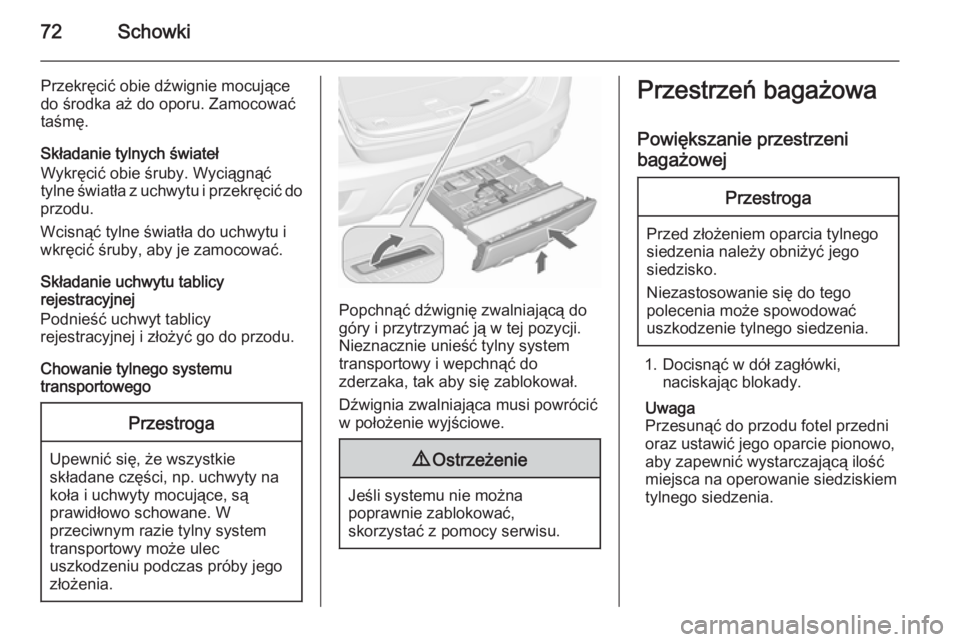

72Schowki
Przekręcić obie dźwignie mocujące
do środka aż do oporu. Zamocować
taśmę.
Składanie tylnych świateł
Wykręcić obie śruby. Wyciągnąć
tylne światła z uchwytu i przekręcić do
przodu.
Wcisnąć tylne światła do uchwytu i
wkręcić śruby, aby je zamocować.
Składanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i złożyć go do przodu.
Chowanie tylnego systemu
transportowegoPrzestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system
transportowy może ulec
uszkodzeniu podczas próby jego
złożenia.
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Powiększanie przestrzenibagażowejPrzestroga
Przed złożeniem oparcia tylnego
siedzenia należy obniżyć jego
siedzisko.
Niezastosowanie się do tego
polecenia może spowodować
uszkodzenie tylnego siedzenia.
1. Docisnąć w dół zagłówki, naciskając blokady.
Uwaga
Przesunąć do przodu fotel przedni
oraz ustawić jego oparcie pionowo,
aby zapewnić wystarczającą ilość
miejsca na operowanie siedziskiem
tylnego siedzenia.

Schowki73
2.Pociągnąć taśmę pod siedziskiem
i złożyć je do dołu.
3. Pociągnąć dźwignię zwalniającą na górze tylnego oparcia.
4. Złożyć oparcie do przodu i dodołu.
5. Zaczepić pasy bezpieczeństwaskrajnych foteli w prowadnicach.
Aby przywrócić pierwotne położenie
oparcia, wyciągnąć pasy
bezpieczeństwa z prowadnic i
podnieść oparcie.
Docisnąć mocno oparcie.9 Ostrzeżenie
Przed rozpoczęciem jazdy należy
się upewnić, że rozłożone oparcia zostały prawidłowo zablokowane.
Niezastosowanie się do tego
zalecenia może doprowadzić do
obrażeń ciała i uszkodzenia
ładunku lub pojazdu podczas
gwałtownego hamowania lub
wypadku.
Sprawdzić, czy pasy bezpieczeństwa nie zostały ściśnięte przez zatrzask.
Jeśli oparcie zostało podniesione,
tylny środkowy pas bezpieczeństwa
może się zablokować. Jeżeli do tego
dojdzie, pozwolić, by pas cofnął się
do końca i powtórzyć operację.
Jeśli pas bezpieczeństwa jest nadal
zablokowany, złożyć siedzisko do
dołu i ponowić próbę.

74Schowki
Aby przywrócić normalną pozycjęsiedziska tylnego siedzenia, ustawić
jego tylną część w pierwotnym
położeniu, upewniając się, że paski z
zamkami pasów bezpieczeństwa nie
są skręcone ani schowane pod
siedziskiem, a następnie mocno
nacisnąć przednią część siedziska,
aby zatrzasnęło się we właściwej
pozycji.Przestroga
Podczas ustawiania oparcia
tylnego siedzenia z powrotem w położenie wyprostowane,
umieścić pas bezpieczeństwa i
sprzączki pomiędzy tylne oparcie i jedno z siedzisk. Uważać, aby
tylny pas bezpieczeństwa oraz
sprzączki nie zostały zatrzaśnięte
pod siedziskiem tylnego fotela.
Upewnić się, że pasy
bezpieczeństwa nie są skręcone
ani przytrzaśnięte pod oparciem i
są ułożone we właściwych
pozycjach.
Osłona przestrzeni
bagażowej
Na osłonie nie należy umieszczać
żadnych przedmiotów.
Odpinanie
Odczepić zawiesia od klapy tylnej.
Unieść pokrywę od tyłu i popchnąć ją ku górze od przodu.
Zdjąć osłonę.
Zakładanie Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo.
Podczepić zawiesia do klapy tylnej.
Tylna osłona podłogowa
Chwycić za uchwyt i podnieść
pokrywę.

Schowki75
Zawiesić pokrywę na haczyku na
ściance bocznej.
Zaczepy stabilizacyjneZaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
Trójkąt ostrzegawczy
Trójkąt ostrzegawczy należy
przechowywać pod podłogą w
przestrzeni bagażowej.
Zabezpieczyć go taśmą.
Apteczka pierwszej
pomocy
Apteczkę pierwszej pomocy
przechowywać w schowku na lewej
ściance bocznej przestrzeni
bagażowej.

76SchowkiBagażnik dachowy
Relingi boczne bagażnika
dachowego są przymocowane do
dachu.
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Informacje dotyczące
przewożenia bagażu
■ Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Upewnić się, że oparcia są
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
■ Przedmioty należy zabezpieczyć pasami mocującymi
przytwierdzonymi do zaczepów
stabilizacyjnych 3 75.
■ Drobne przedmioty należy zabezpieczać przed
przemieszczaniem się w
przestrzeni bagażowej.
■ Podczas przewożenia przedmiotów w przestrzeni
bagażowej, oparcia tylnych foteli
nie mogą być pochylone do przodu.
■ Bagaż nie może wystawać ponad górną krawędź oparć.■ Nie wolno umieszczać żadnychprzedmiotów na osłonie przestrzenibagażowej ani na desce
rozdzielczej; nie wolno zakrywać
czujnika znajdującego się w górnej
części deski rozdzielczej.
■ Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem postojowym i
dźwignią zmiany biegów ani
ograniczać swobody ruchu
kierowcy. W kabinie samochodu
nie wolno przewozić jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
■ Nie wolno jeździć z otwartą klapą tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty
mogą przemieszczać się

Schowki77
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku bądź samochodu.
■ Ładowność jest różnicą pomiędzy dopuszczalną masą całkowitą
(patrz tabliczka identyfikacyjna 3 227) a masą własną pojazdu
gotowego do drogi.
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg ) i wszystkich płynów (zbiornik
paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę własną
pojazdu.
■ Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości jezdne
na skutek podwyższenia środka
ciężkości. Ładunki należy rozłożyć
równomiernie i zabezpieczyć
pasami. Dostosować ciśnienie w
ogumieniu i prędkość jazdy do warunków obciążenia. Okresowosprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
■ Dopuszczalne obciążenie dachu wynosi 75 kg. Składa się na nie
masa bagażnika dachowego oraz
masa przewożonego ładunku.

78Wskaźniki i przyrządyWskaźniki i przyrządyElementy sterujące......................78
Kontrolki ostrzegawcze, zegary i wskaźniki ..................................... 85
Wyświetlacze informacyjne .......... 97
Komunikaty pokazywane na wy‐
świetlaczu .................................. 103
Komputer pokładowy .................106
Personalizacja ustawień ............109Elementy sterujące
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Elementy sterujące na kole
kierownicy
Za pomocą elementów sterujących
znajdujących się na kierownicy
można obsługiwać system
Infotainment i układ automatycznej
kontroli prędkości.
Więcej informacji znajduje się w
instrukcji obsługi systemu audio-
nawigacyjnego.
Automatyczna kontrola prędkości
3 149
