2015.5 OPEL MOKKA Instrukcja obsługi (in Polish)

Pielęgnacja samochodu207
Zestaw do naprawy opon znajduje siępo prawej stronie przestrzeni
bagażowej.
1. Wyjąć zestaw do naprawy opon ze schowka.
2. Wyjąć sprężarkę.
3. Wyjąć kabel zasilający (1) i przewód elastyczny powietrza (2)
ze schowka znajdującego się pod
spodem sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku ze
szczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.

208Pielęgnacja samochodu
6. Odkręcić z uszkodzonej oponykapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może pokazywać ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
12. Po wtłoczeniu całości szczeliwa do opony rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu 10 minut. Ciśnienie w
oponach 3 237. Po osiągnięciu
właściwego ciśnienia wyłączyć
sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
10 minut, odłączyć zestaw do
naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez 10 minut. Jeśli nadal nie można osiągnąć
zalecanej wartości ciśnienia,
uszkodzenie opony jest zbyt
poważne. Należy skorzystać z
pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony, korzystając z przycisku

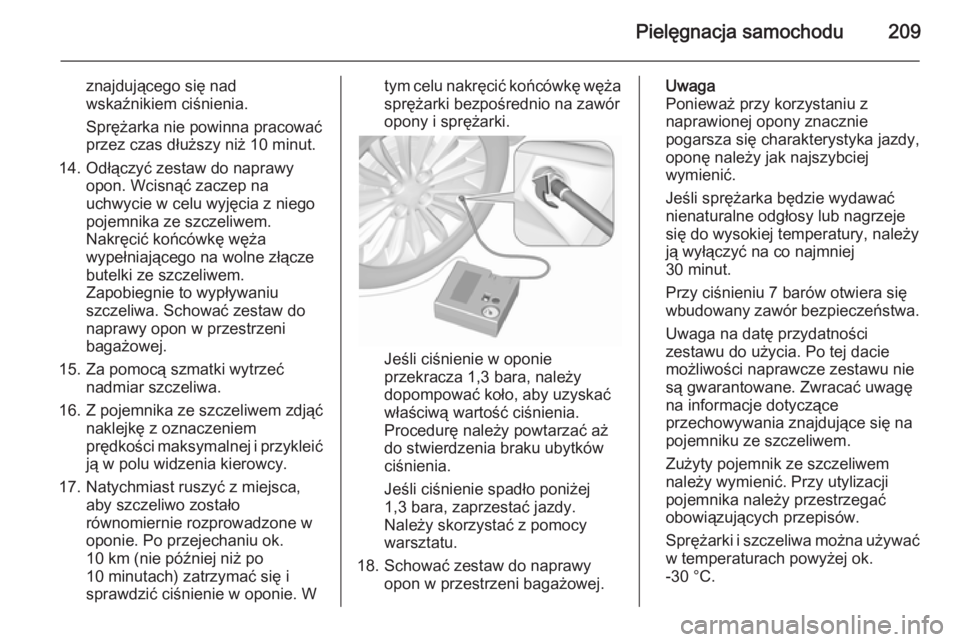

Pielęgnacja samochodu209
znajdującego się nad
wskaźnikiem ciśnienia.
Sprężarka nie powinna pracować
przez czas dłuższy niż 10 minut.
14. Odłączyć zestaw do naprawy opon. Wcisnąć zaczep na
uchwycie w celu wyjęcia z niego
pojemnika ze szczeliwem.
Nakręcić końcówkę węża
wypełniającego na wolne złącze
butelki ze szczeliwem.
Zapobiegnie to wypływaniu
szczeliwa. Schować zestaw do
naprawy opon w przestrzeni
bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.
16. Z pojemnika ze szczeliwem zdjąć naklejkę z oznaczeniem
prędkości maksymalnej i przykleić ją w polu widzenia kierowcy.
17. Natychmiast ruszyć z miejsca, aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
10 km (nie później niż po
10 minutach) zatrzymać się i
sprawdzić ciśnienie w oponie. Wtym celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony i sprężarki.
Jeśli ciśnienie w oponie
przekracza 1,3 bara, należy
dopompować koło, aby uzyskać
właściwą wartość ciśnienia.
Procedurę należy powtarzać aż
do stwierdzenia braku ubytków
ciśnienia.
Jeśli ciśnienie spadło poniżej
1,3 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
18. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać
w temperaturach powyżej ok.
-30 °C.

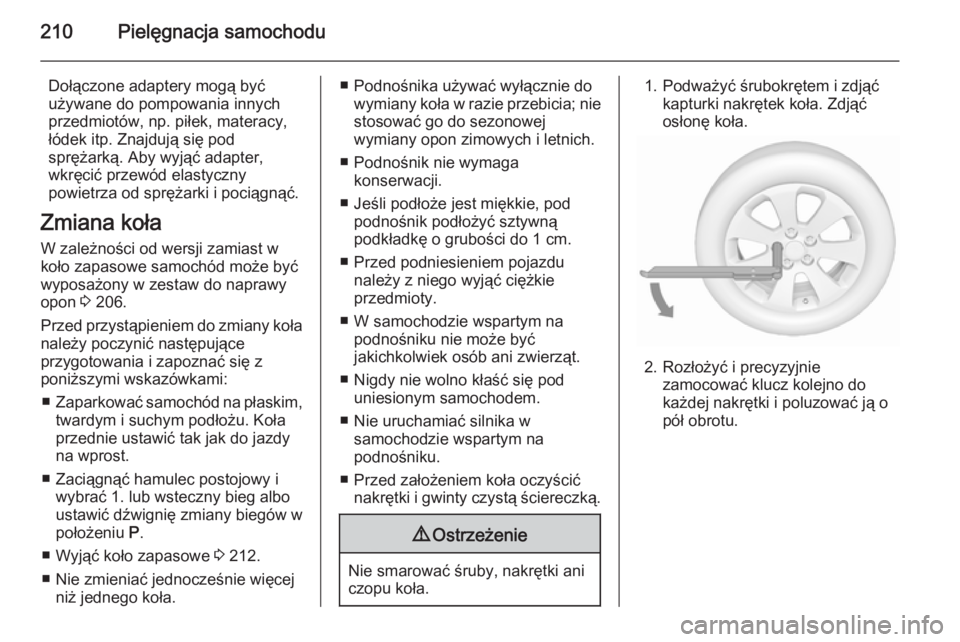

210Pielęgnacja samochodu
Dołączone adaptery mogą być
używane do pompowania innych przedmiotów, np. piłek, materacy,
łódek itp. Znajdują się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 206.
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
■ Zaparkować samochód na płaskim,
twardym i suchym podłożu. Koła przednie ustawić tak jak do jazdy
na wprost.
■ Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
■ Wyjąć koło zapasowe 3 212.
■ Nie zmieniać jednocześnie więcej niż jednego koła.■ Podnośnika używać wyłącznie dowymiany koła w razie przebicia; niestosować go do sezonowej
wymiany opon zimowych i letnich.
■ Podnośnik nie wymaga konserwacji.
■ Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
■ Przed podniesieniem pojazdu należy z niego wyjąć ciężkie
przedmioty.
■ W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
■ Nigdy nie wolno kłaść się pod uniesionym samochodem.
■ Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
■ Przed założeniem koła oczyścić nakrętki i gwinty czystą ściereczką.9 Ostrzeżenie
Nie smarować śruby, nakrętki ani
czopu koła.
1. Podważyć śrubokrętem i zdjąć kapturki nakrętek koła. Zdjąć
osłonę koła.
2. Rozłożyć i precyzyjnie zamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.

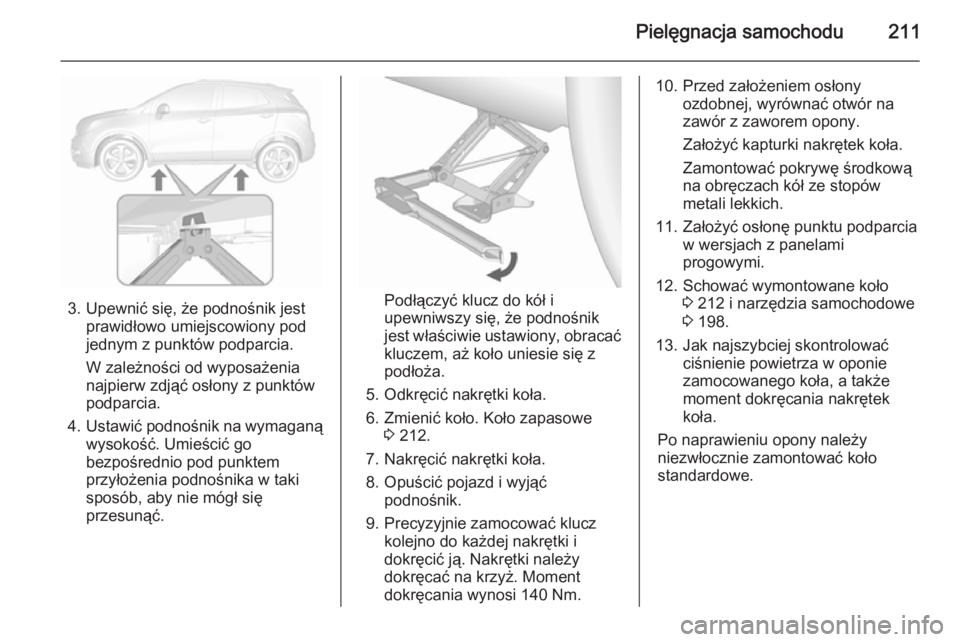

Pielęgnacja samochodu211
3. Upewnić się, że podnośnik jestprawidłowo umiejscowiony pod
jednym z punktów podparcia.
W zależności od wyposażenia
najpierw zdjąć osłony z punktów
podparcia.
4. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Odkręcić nakrętki koła.
6. Zmienić koło. Koło zapasowe 3 212.
7. Nakręcić nakrętki koła. 8. Opuścić pojazd i wyjąć podnośnik.
9. Precyzyjnie zamocować klucz kolejno do każdej nakrętki i
dokręcić ją. Nakrętki należy
dokręcać na krzyż. Moment
dokręcania wynosi 140 Nm.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
Zamontować pokrywę środkową
na obręczach kół ze stopów
metali lekkich.
11. Założyć osłonę punktu podparcia w wersjach z panelami
progowymi.
12. Schować wymontowane koło 3 212 i narzędzia samochodowe
3 198.
13. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.

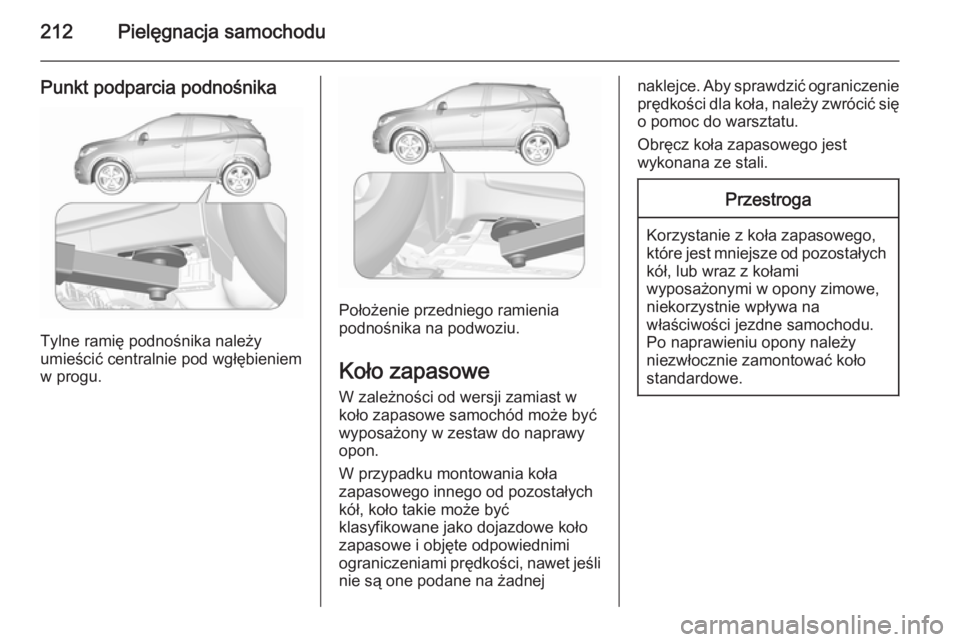

212Pielęgnacja samochodu
Punkt podparcia podnośnika
Tylne ramię podnośnika należy
umieścić centralnie pod wgłębieniem
w progu.
Położenie przedniego ramienia
podnośnika na podwoziu.
Koło zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.
W przypadku montowania koła
zapasowego innego od pozostałych
kół, koło takie może być
klasyfikowane jako dojazdowe koło
zapasowe i objęte odpowiednimi
ograniczeniami prędkości, nawet jeśli nie są one podane na żadnej
naklejce. Aby sprawdzić ograniczenie prędkości dla koła, należy zwrócić się
o pomoc do warsztatu.
Obręcz koła zapasowego jest
wykonana ze stali.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.

Pielęgnacja samochodu213
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową. Jest unieruchomione za
pomocą nakrętki motylkowej.
Umieszczanie
pełnowymiarowego koła z
uszkodzoną oponą w
przestrzeni bagażowej
Wnęka na koło zapasowe nie jest
przeznaczona do przechowywania
kół o rozmiarze innym niż koło
zapasowe.Uszkodzone koło pełnowymiarowe
musi być przewożone w przestrzeni
ładunkowej zabezpieczone pasem
zabezpieczającym. Narzędzia
samochodowe 3 198. Aby
zabezpieczyć koło:
1. Umieścić koło w środkowej części
przestrzeni ładunkowej.
2. Przełożyć koniec pasa z pętlą przez zaczep stabilizacyjny po
jednej stronie.
3. Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.4. Przełożyć pas przez ramiona koła, jak pokazano na rysunku.
5. Przymocować hak do przeciwległego zaczepu
stabilizacyjnego.
6. Naprężyć i zabezpieczyć pas za pomocą sprzączki.
9 Niebezpieczeństwo
Jeśli w przestrzeni bagażowej jest
przewożone uszkodzone koło
pełnowymiarowe, podczas jazdy
oparcia tylnych foteli muszą być zawsze ustawione w pozycji
pionowej i zablokowane.

214Pielęgnacja samochodu
Dojazdowe koło zapasowePrzestroga
Założenie dojazdowego koła
zapasowego może zmienić
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem standardowym.
Jeżeli podczas holowania innego
pojazdu w pojeździe holującym
dojdzie do przebicia jednej z tylnych
opon, to tymczasowe koło dojazdowe
należy założyć z przodu, natomiast z
tyłu trzeba zamontować koło z oponą
pełnowymiarową.
Łańcuchy na koła 3 206.
Koło zapasowe z oponą
kierunkową Jeśli to możliwe, opony o bieżniku
kierunkowym należy zakładać w taki
sposób, aby kierunek ich toczenia był
zgodny z kierunkiem wskazywanym
przez symbol. (np. strzałkę),
znajdujący się na boku opony.
W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
■ Właściwości jezdne samochodu mogą być pogorszone. Po
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
■ Szczególną ostrożność zachować podczas jazdy po mokrych lub
zaśnieżonych nawierzchniach
dróg.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu
urządzeń do szybkiego ładowania
akumulatora.
W razie rozładowania akumulatora silnik można uruchomić za pomocą
przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
