2015.5 OPEL MERIVA Betriebsanleitung (in German)

Fahren und Bedienung167
Flüssiggas wird mit einem bestimm‐
ten Geruch versehen (odoriert), so
dass Lecks leicht entdeckt werden
können.9 Warnung
Wenn Sie im Fahrzeug oder in der
unmittelbaren Umgebung Gasge‐
ruch wahrnehmen, sofort in den
Benzinmodus schalten. Das Rau‐
chen beim Tanken ist daher un‐
tersagt. Keine offenen Flammen
oder Zündquellen.
Wenn möglich das manuelle Sperr‐
ventil auf dem Multifunktionsventil schließen. Das Multifunktionsventilbefindet sich am Flüssiggastank im
Laderaum, unterhalb der hinteren Bo‐ denabdeckung.
Das Daumenrad im Uhrzeigersinndrehen.
Wenn bei geschlossenem Sperrventil
kein Gasgeruch mehr wahrnehmbar
ist, kann das Fahrzeug im Benzinbe‐ trieb verwendet werden. Wenn der
Gasgeruch weiter besteht, den Motor
nicht starten. Störungsursache um‐
gehend von einer Werkstatt beheben lassen.
Bei Benutzung unterirdischer Parkga‐ ragen die Anweisungen des Betrei‐
bers und die örtlichen gesetzlichen
Bestimmungen einhalten.
Hinweis
Bei einem Unfall Zündung und Be‐
leuchtung ausschalten. Das manu‐
elle Absperrventil am Multifunktions‐
ventil schließen.
Tanken

168Fahren und Bedienung9Gefahr
Vor dem Tanken Motor abstellen
und etwaige externe Heizungen
mit Brennkammern ausschalten.
Mobiltelefon abschalten.
Beim Tanken die Bedienungs- und Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der Um‐
gang mit offenem Feuer und Fun‐
ken ist untersagt.
Wenn Sie Kraftstoffgeruch in Ih‐
rem Fahrzeug feststellen, lassen
Sie die Ursache unverzüglich in
einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen. Die
Klappe an der Aussparung ziehen
und öffnen.
Zum Öffnen den Deckel langsam
nach links drehen.
Der Tankdeckel kann in die Halterung
auf der Tankklappe eingehängt wer‐
den.
Zum Tanken die Zapfpistole bis zum
Anschlag in die Tanköffnung einfüh‐
ren und betätigen.
Nach dem automatischen Abschalten
können noch maximal zwei Portionen Kraftstoff hinzugefügt werden.
Achtung
Übergelaufenen Kraftstoff sofortabwischen.

Fahren und Bedienung169
Zum Schließen den Tankdeckelrechtsherum drehen, bis er einrastet.
Klappe schließen und einrasten las‐
sen.
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.
Flüssiggas tanken Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
Das Füllventil für Flüssiggas befindet
sich hinter der Tankklappe für Benzin.Die Schutzkappe vom Einfüllstutzen
abschrauben.
Den erforderlichen Adapter handfest
auf den Einfüllstutzen schrauben.
ACME Adapter: Die Mutter der Ein‐
fülldüse auf den Adapter schrauben. Den Sperrhebel auf der Einfülldüse
nach unten drücken.
DISH (Italien) Einfüllstutzen: Die Ein‐
fülldüse in den Adapter einsetzen.
Den Sperrhebel auf der Einfülldüse
nach unten drücken.
Bajonett-Einfüllstutzen: Die Einfüll‐
düse am Adapter anbringen und eine Viertel Umdrehung nach links oder
rechts drehen. Den Sperrhebel an der
Einfülldüse bis zum Anschlag ziehen.
EURO Einfüllstutzen: Die Einfülldüse
auf den Adapter drücken, bis sie ein‐ rastet.

170Fahren und Bedienung
Die Taste an der Flüssiggas-Zapf‐säule drücken. Die Tankanlage schal‐ tet ab bzw. beginnt langsam zu lau‐fen, wenn 80 % des Tanks voll sind
(maximaler Füllstand).
Die Taste an der Tankanlage lösen.
Damit wird der Tankvorgang beendet.
Den Sperrhebel lösen und die Einfüll‐
düse entfernen. Es kann ein wenig
Gas entweichen.
Den Adapter entfernen und im Fahr‐
zeug verstauen.
Die Schutzkappe anbringen, um das
Eindringen von Fremdkörpern in die
Einfüllöffnung und in die Anlage zu
verhindern.9 Warnung
Aufgrund der Systemkonstruktion
ist das Austreten von Flüssiggas
nach Lösen des Verriegelungshe‐
bels unvermeidbar. Nicht einat‐
men.
9 Warnung
Der Flüssiggastank darf aus Si‐
cherheitsgründen nur zu 80 % ge‐
füllt werden.
Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge au‐
tomatisch. Wenn eine größere Menge
eingefüllt wird, empfehlen wir, das
Fahrzeug erst dann Sonnenlicht aus‐
zusetzen, wenn die überschüssige
Menge verbraucht ist.
Einfülladapter
Da Tankanlagen nicht genormt sind,
sind verschiedene Adapter erforder‐
lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien

Fahren und Bedienung171
EURO Adapter: Spanien
DISH (Italien) Adapter: Bosnien-Her‐
zegowina, Bulgarien, Dänemark, Est‐ land, Frankreich, Griechenland, Ita‐
lien, Kroatien, Lettland, Litauen, Ma‐zedonien, Österreich, Polen, Portu‐
gal, Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechien, Türkei, Ukraine, Ungarn
Kraftstoffverbrauch, CO 2-
Emission
Der Kraftstoffverbrauch (kombiniert)
des Modells Opel Meriva liegt im Be‐
reich von 7,4 bis 3,7 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 169 und 99 g/km.
Die für Ihr Fahrzeug geltenden Werte
finden Sie im EEG-Konformitätszerti‐
fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die offiziellen Werte für Kraftstoffver‐
brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit
serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-Emissionen sind gemäß Rege‐
lung R (EC) Nr. 715/2007 (in der je‐weils geltenden Fassung) festgelegt
und beziehen sich auf das Fahrzeug‐
gewicht in betriebsbereitem Zustand,
wie in der Regelung angegeben.
Die Ziffern dienen lediglich als Ver‐
gleichsdaten zwischen verschiede‐
nen Fahrzeugvarianten und dürfen
nicht als Garantie für den tatsächli‐
chen Kraftstoffverbrauch eines be‐
stimmten Fahrzeugs herangezogen
werden. Zusatzausrüstungen können zu etwas höheren Ergebnissen füh‐ren als die genannten Daten für Ver‐
brauch und CO 2-Emissionen. Der
Kraftstoffverbrauch hängt weitge‐ hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐
sen ab.

172Fahren und BedienungAnhängerzugvorrich‐
tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐sene Anhängerzugvorrichtung ver‐
wenden. Den nachträglichen Einbau
von einer Werkstatt durchführen las‐
sen. Gegebenenfalls müssen Ände‐
rungen am Fahrzeug, die die Küh‐
lung, Hitzeschutzschilde oder andere Systeme betreffen, durchgeführt wer‐den.
Die Montage einer Anhängerzugvor‐
richtung kann die Öffnung der Ab‐
schleppöse verdecken. Wenn dies
der Fall ist, die Kugelstange zum Ab‐
schleppen verwenden. Die Kugel‐
stange immer im Fahrzeug mitführen.
Fahrverhalten,
Fahrhinweise Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐gung des Anhängers ein Stabilisator
verwendet wird, der auf den Kugel‐
kopf wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Wohnwagenan‐
hänger mit einem zulässigen Ge‐
samtgewicht von mehr als 1100 kg
wird für Geschwindigkeiten über
80 km/h die Verwendung eines Sta‐
bilisators dringend empfohlen.
Sollte der Anhänger zu schlingern be‐
ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung einstellen 3 245.Anhängerbetrieb
Anhängelast9 Warnung
Fahrzeuge mit Motor A13DTE:
Die Verwendung der Zugvorrich‐
tung ist nur für die Anbringung
kompatibler Fahrradträger zuläs‐
sig. Zugvorrichtung nicht zum Zie‐
hen von Anhängern verwenden.
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐ lichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert gilt in der Regel für Steigun‐
gen bis max. 12 %.
Die zulässige Anhängelast gilt bis zur
angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über

Fahren und Bedienung173
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐
fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht pro
1000 Meter zusätzlicher Höhe um
10 %. Auf Straßen mit leichten An‐
stiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 233.
Stützlast Die Stützlast ist die Last, die vom An‐ hänger auf den Kugelkopf der Anhän‐
gerkupplung ausgeübt wird. Sie kann durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die maximal zulässige Stützlast
(75 kg) ist auf dem Typschild der An‐
hängerzugvorrichtung und in den
Fahrzeugunterlagen angegeben. Im‐
mer versuchen, die maximale Stütz‐
last zu erreichen. Das gilt insbeson‐dere für das Ziehen schwerer Anhän‐ ger. Die Stützlast sollte nie unter
25 kg sinken.
Hinterachslast Wenn ein Anhänger montiert und das
Zugfahrzeug voll beladen ist, dürfen
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
80 kg (Fahrzeuge mit LPG-System:
110 kg) und das zulässige Gesamt‐
gewicht um 70 kg (Fahrzeuge mit
LPG-System: 95 kg) überschritten
werden. Wird die zulässige Hinter‐
achslast überschritten, gilt eine
Höchstgeschwindigkeit von
100 km/h.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der abnehmbaren
Kugelstange
Die Tasche mit der Kugelstange be‐
findet sich im hinteren Bodenstau‐
fach.
Den Gurt durch die Verzurrösen füh‐
ren und zum Sichern der Tasche fest
anziehen.

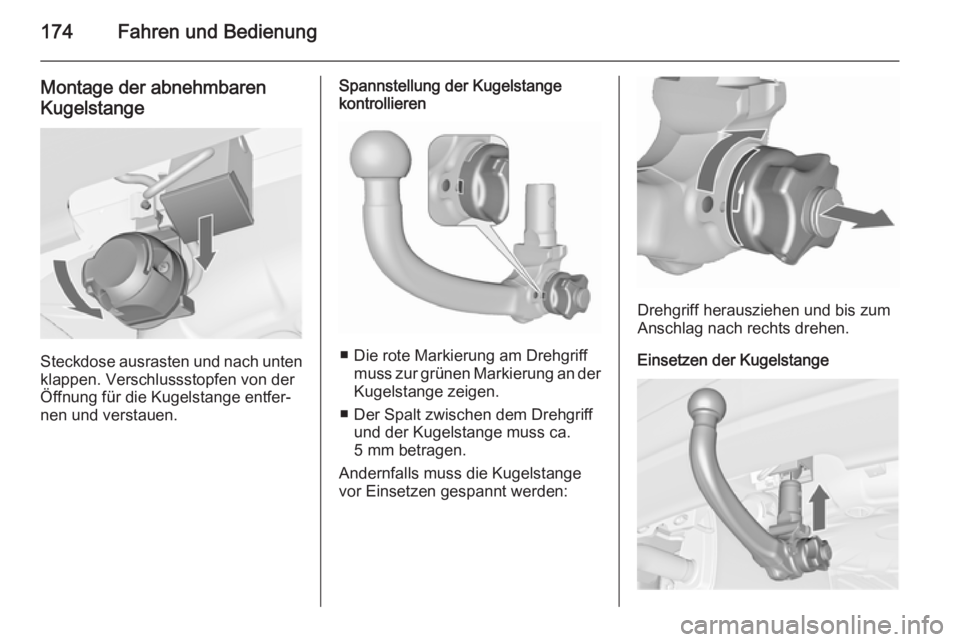

174Fahren und Bedienung
Montage der abnehmbaren
Kugelstange
Steckdose ausrasten und nach unten klappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.
Spannstellung der Kugelstange
kontrollieren
■ Die rote Markierung am Drehgriff
muss zur grünen Markierung an derKugelstange zeigen.
■ Der Spalt zwischen dem Drehgriff und der Kugelstange muss ca.
5 mm betragen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
Drehgriff herausziehen und bis zum
Anschlag nach rechts drehen.
Einsetzen der Kugelstange
